Kurs elektroniki, poziom I (podstawy) – #0 – wstęp, spis treści

[Pablo74]

Dzień dobry witam wszystkich serdecznie, to świetny kurs i daje mi mnustwo satysfakcji z nauki elektroniki.

Jestem bardzo początkującym w dziedzinie elektroniki ale mam pytanie, jestem w trakcie kursu I i robię właśnie ćwiczenie z tranzystorem Mosfet.

Po podłączeniu Drenu do plusa baterii 9V przez rezystor i diodę oraz Sours do minusa baterii, dioda wpieta w ten obwód świeci i byłoby wszystko ok ale nie podłączyłem jeszcze Gate ! Dlaczego tranzystor jest "otwarty" ? Nawet gdy podłączę bazę do + lub - oczywiście też przez rezystor nic sie nie zmienia w kwestii palenia się diody (nie gaśnie).

Pozdrawiam Paweł.

[Treker (Damian Szymański)]

@Pablo74 cześć Paweł, witam na Forbocie  Jest "szansa", że niestety trafiłeś na uszkodzone tranzystory MOSFET. Sprawdź, czy układ będzie działał poprawnie, jeśli obrócisz tranzystor o 180 stopni. Jeśli tak, to znaczy, że element pochodzi z wadliwej serii. Napisz wtedy do Botlandu, a na pewno dostaniesz nowe tranzystory. Jeśli to nie pomoże to pokaż zdjęcie swojego układu - sprawdzimy

[Pablo74]

Układ działa poprawnie, po obróceniu tranzystora o 180 stopni.

Bardzo dziękuję za pomoc,

[redvbl]

Ten kurs jest wspaniały.

Radze sobie nieźle. Gdyby nie Forbot to chyba nie lubiałbym elektroniki

Dziękuję.

[Treker (Damian Szymański)]

19 godzin temu, redvbl napisał:

Ten kurs jest wspaniały.

Miło słyszeć, że kurs jest pomocny. Powodzenia w dalszych eksperymentach z elektroniką w praktyce

[Kolumb]

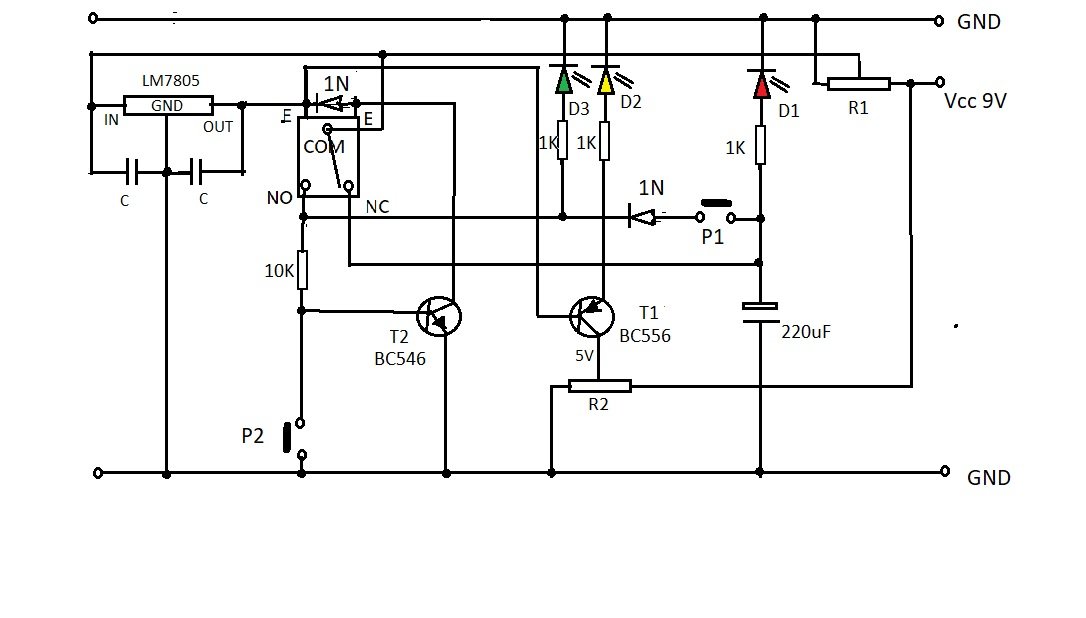

Witam do brnąłem do końca    poziomu #1  kursu i sam siebie chciałem  sprawdzić więc zrobiłem mały układ tylko z elementów  poziomu#1; i o dziwo działa  (potencjometry zastąpiłem polskim  ,są bardziej stabilne na płytce stykowej  ,błędy na pewno jakieś są) .

Potencjometrem R2 ustawiam napięcie 5V na emiterze T1 (PNP) aby było takie same jak na bazie. Po włączeniu zasilania świeci  D1 (czerwona). po naciśnięciu przycisku P1   tranzystor T2  zaczyna przewodzić i uruchamia przekaźnik dioda  dioda D1 gaśnie a włącza się dioda  D3 (zielona) .Potencjometrem R1   reguluję napięcie na szynie  zasilającej stabilizator napięcia, gdy napięcie spadnie poniżej 7V  ,LM  nie może utrzymać napięcia  5V tym samy załącza się tranzystora T1  i co sygnalizuje dioda D2 żółta. przekaźnik wyłącza się gdy  LM  nie może zapewnić minimalnego napięcia do jego pracy a co za tym idzie tranzystor T2 przestaje przewodzić  gaśnie dioda D3  zielona i zapala się dioda D1 czerwona. Przycisk P2 służy do blokowana tranzystora T2.

Na takim układzie mogę dokonać dużo pomiarów napięcia i natężenia prądu oraz różnych zależności miedzy elementami  .

Podsumowując  poziom #1 dał mi dużo podstawowych informacji więc dzięki za nie  i teraz mogę zacząć czytać   poziom #2 kursu .

 Pozdrawiam





.

[Treker (Damian Szymański)]

@Kolumb miło słyszeć, że kurs był pomocny. Gratuluję rozbudowanego układu i życzę dalszych udanych eksperymentów z elektroniką w praktyce!

[Tulim]

Cześć. Jestem na etapie pierwszego poziomu kursu podstaw elektroniki. Skończyłem właśnie temat z tranzystorami. Na tym etapie to dla mnie sporo wiedzy, jak na początek. Cieszę się, że autorzy często podkreślają, aby nie martwić się, jeśli na tym etapie nie rozumiem wszystkiego. Dzięki temu pozwala mi to spokojnie przyjmować wiedzę, bez stresowania się, że jak czegoś nie zrozumiem, to już nigdy nie zrozumiem. Podoba mi się, też rozbudowana część praktyczna. Faktycznie na temat teorii jest mnóstwo literatury, forów i stron internetowych, a tutaj fajne jest to, że wszystko jest takie fizycznie namacalne.

Chętnie będę dalej kontynuował część pierwszą, a potem przejdę do poziomu drugiego i zobaczę czego nowego się nauczę i co mi to daje.

Pozdrawiam serdecznie

[Treker (Damian Szymański)]

@Tulim dziękuję za miłe słowa, cieszę się, że kurs jest pomocny. Podczas drugiego poziomu kursu będziesz miał okazję zbudować więcej praktycznych projektów - na pewno wtedy się wciągniesz jeszcze bardziej. Powodzenia!

[bakczysa]

Ten kurs to fajna sprawa dla takiego laika jak ja,temat jest dla mnie zupełnie nowy . Podchodzę do niego już drugi raz, myśle przebrnąć tym razem do końca. Bardzo dziękuję twórcom !

[Matvete]

Witam. Przed dołączeniem do kursu byłem całkowice zielony w temacie(nie wiedziałem zupełnie nic na ten temat, może jedynie kojarzyłem nazwy komponentów). Dzięki niemu powoli uczyłem się coraz więcej i teraz rozumiem podstawy ekektroniki. Oczywiście sam proces nie był łatwy(na początku miałem problem z multimetrem i musiałem kupować nowy, i też nie rozumiałem zupełnie I prawa Kirchoffa więc dopytywałem się o nie mojego pana od fizyki ) . Ostatecznie jednak udało mi się pokonać przeciwności i nauczyć tego wszystkiego. Mam tylko jedno pytanie. Dlaczego cewki i kondensatory są opisane wcześniej niż diody? Do zrozumienia kondensatorów i cewek były potrzebne, więc powinny być chyba wcześniej. Podsumowując, kurs jest świetny, potrafi nauczyć elektroniki każdego kto tylko ma chęci żeby to zrobić. Mógłbym go polecić każdemu z moich znajomych.

PS: Wielkie dzięki za waszą pracę! Bez tego kursu nie wiem co bym zrobił!

[Treker (Damian Szymański)]

@bakczysa witam na forum  Zachęcam do wykonywania ćwiczeń w praktyce - to klucz przy nauce elektroniki!

@Matvete cieszę się, że kurs był pomocny i pomógł Ci wejść w świat elektroniki - zachęcam do nauki z kolejnych kursów  Jeśli chodzi o cewki, kondensatory i kolejność materiałów w kursie to jest to pewna "zaszłość historyczna". Po prostu na początku przyjęto taką kolejność, kurs później się rozrastał, został przepisany praktycznie od nowa, ale kolejność została "po staremu", aby już nie mieszać w numeracji rozdziałów. (Nie)stety, nie kryje się za tym żaden wielki sprytny cel

[Tomek46]

Dziendobry. Doszedłem do kursu 7 wszystko jest bardzo ciekawe ale zeby zrozumieć muszę przeczytać jeszcze nie raz No i poćwiczyć. Szacunek dla twórców tego programu i sposobu przekazywania tak skomplikowanej wiedzy. Przy każdym przeczytanym kursie wciskam 5 gwiazdek ale wszystko warte jest 100 gwiazdek. Pozdrawiam.

[Treker (Damian Szymański)]

19 godzin temu, Tomek46 napisał:

Przy każdym przeczytanym kursie wciskam 5 gwiazdek ale wszystko warte jest 100 gwiazdek.

Dziękuję za miłe słowa i życzę udanych eksperymentów z elektroniką w praktyce

[pankory]

Tak, poleciłbym ten kurs. Tak, zdobyłem jakąś nową wiedzę i coś tam zaczynam lepiej rozumieć.

Póki co jest OK, jednak przyznam, że trochę czekam na jakąkolwiek odpowiedź na mój komentarz - chyba po części 5-tej. Wprawdzie pisze się tam anonimowo, jednak przedstawiłem się.

Pozdrawiam.

pankory
