Kurs elektroniki II - #9 - czujnik przeszkód, sterownik serwa

[Cuby_92_]

@Treker Już próbowałem, dioda świeciła.

[Treker (Damian Szymański)]

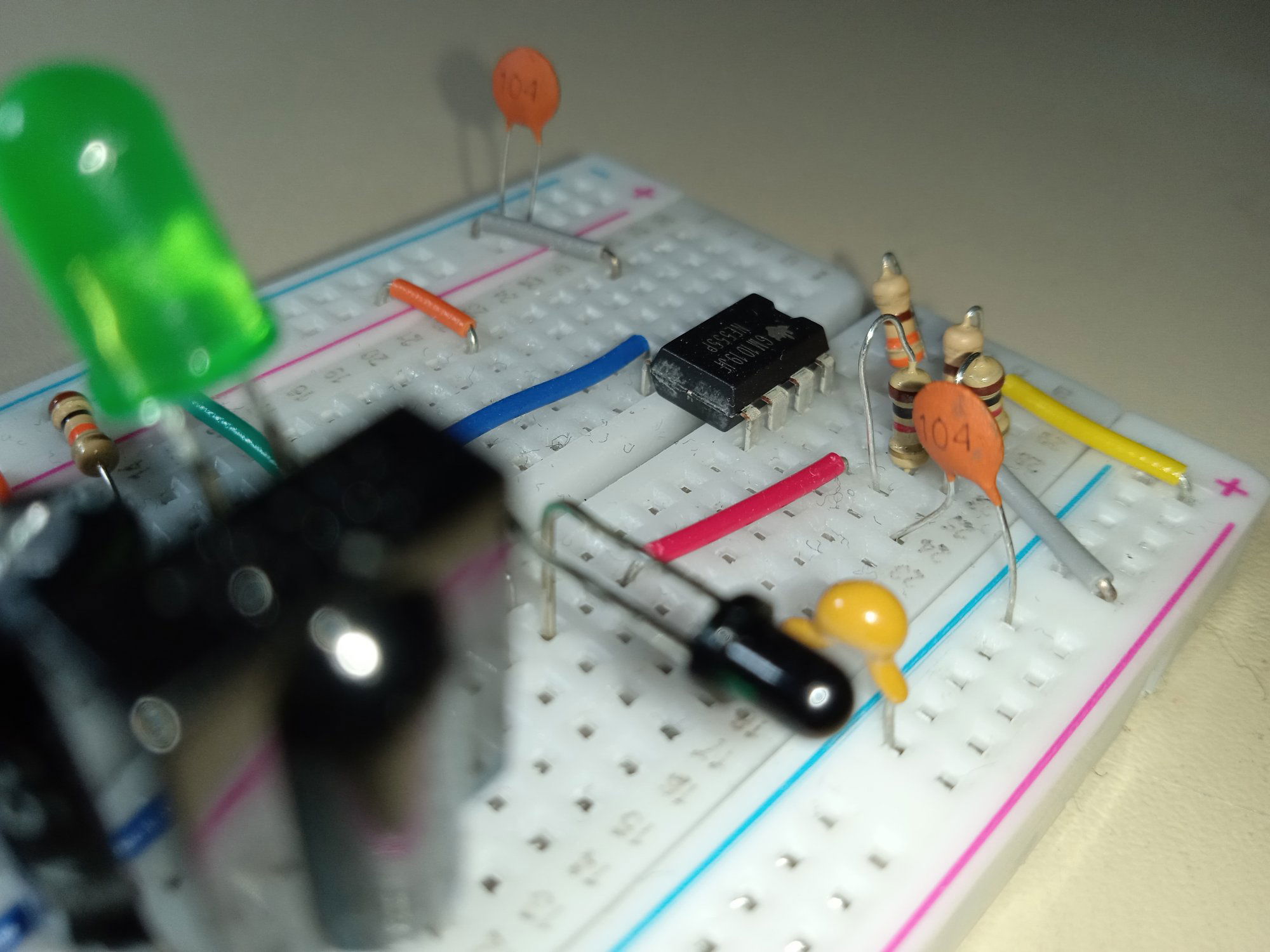

@Cuby_92_ ok, czyli jak rozumiem w obecnym układzie dioda nie świeci wcale. To pokaż jeszcze jakieś zdjęcie układu, aby było widać wartości pionowych elementów i sprawdzę wszystko 🙂

[Cuby_92_]

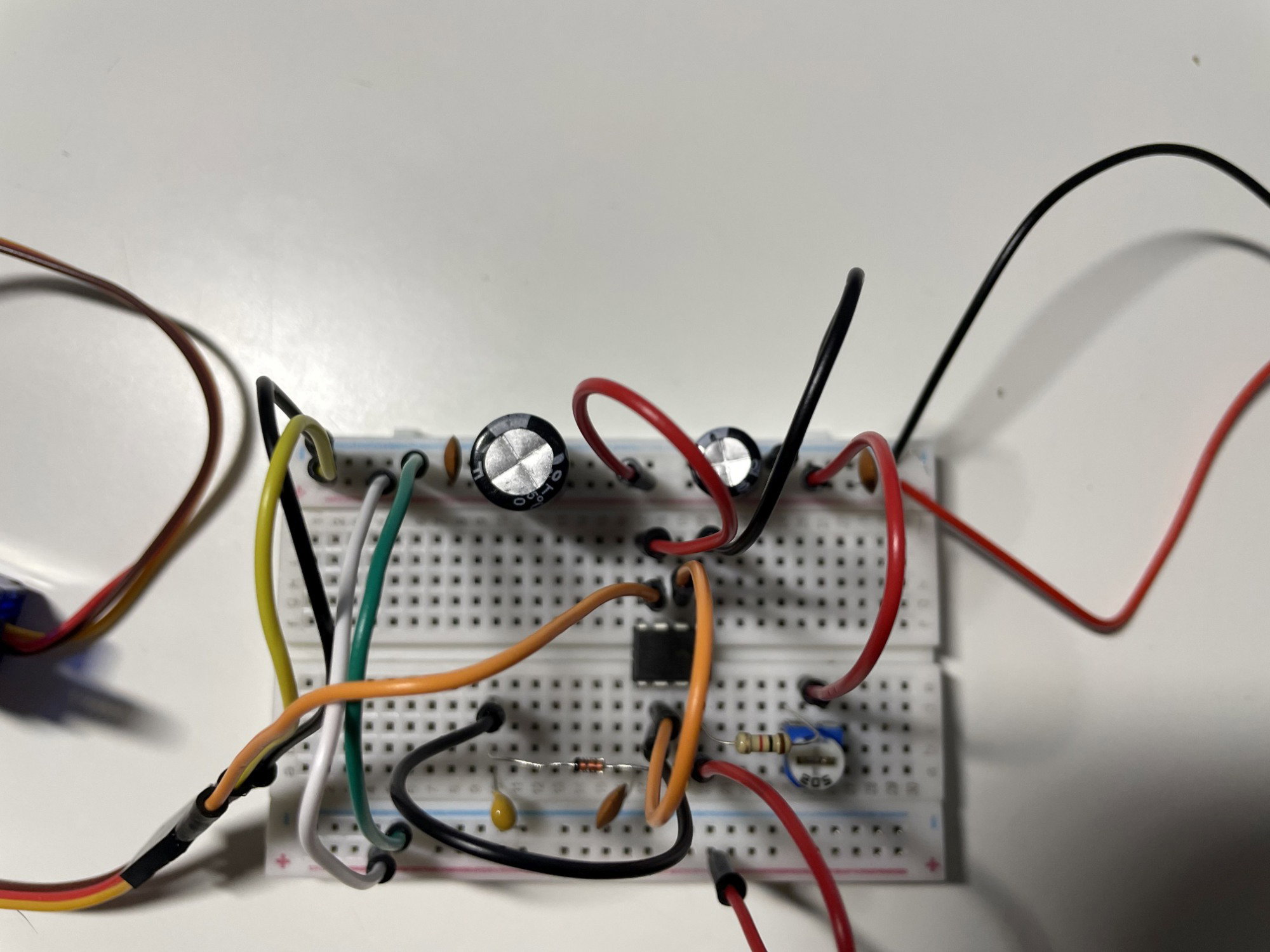

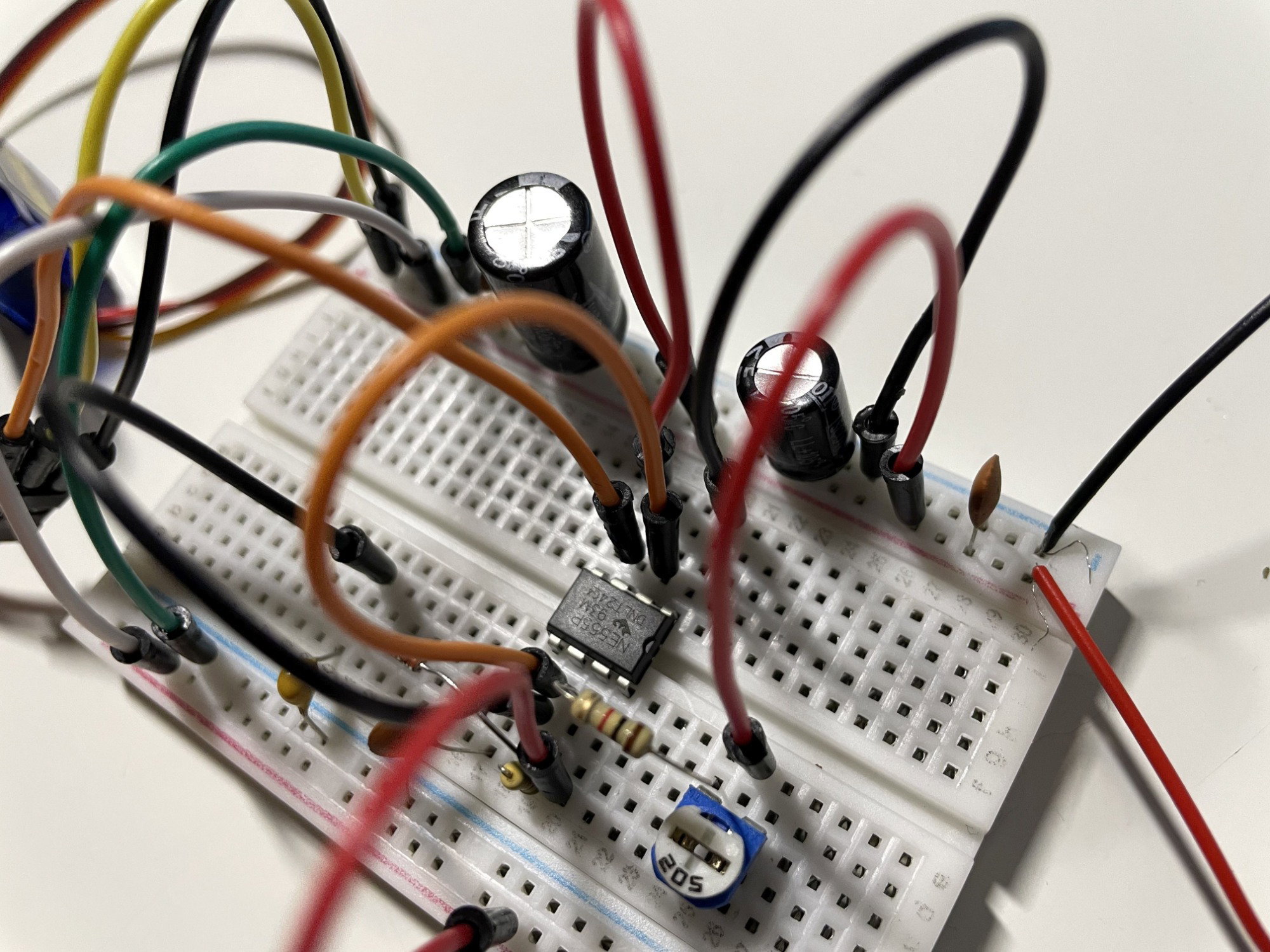

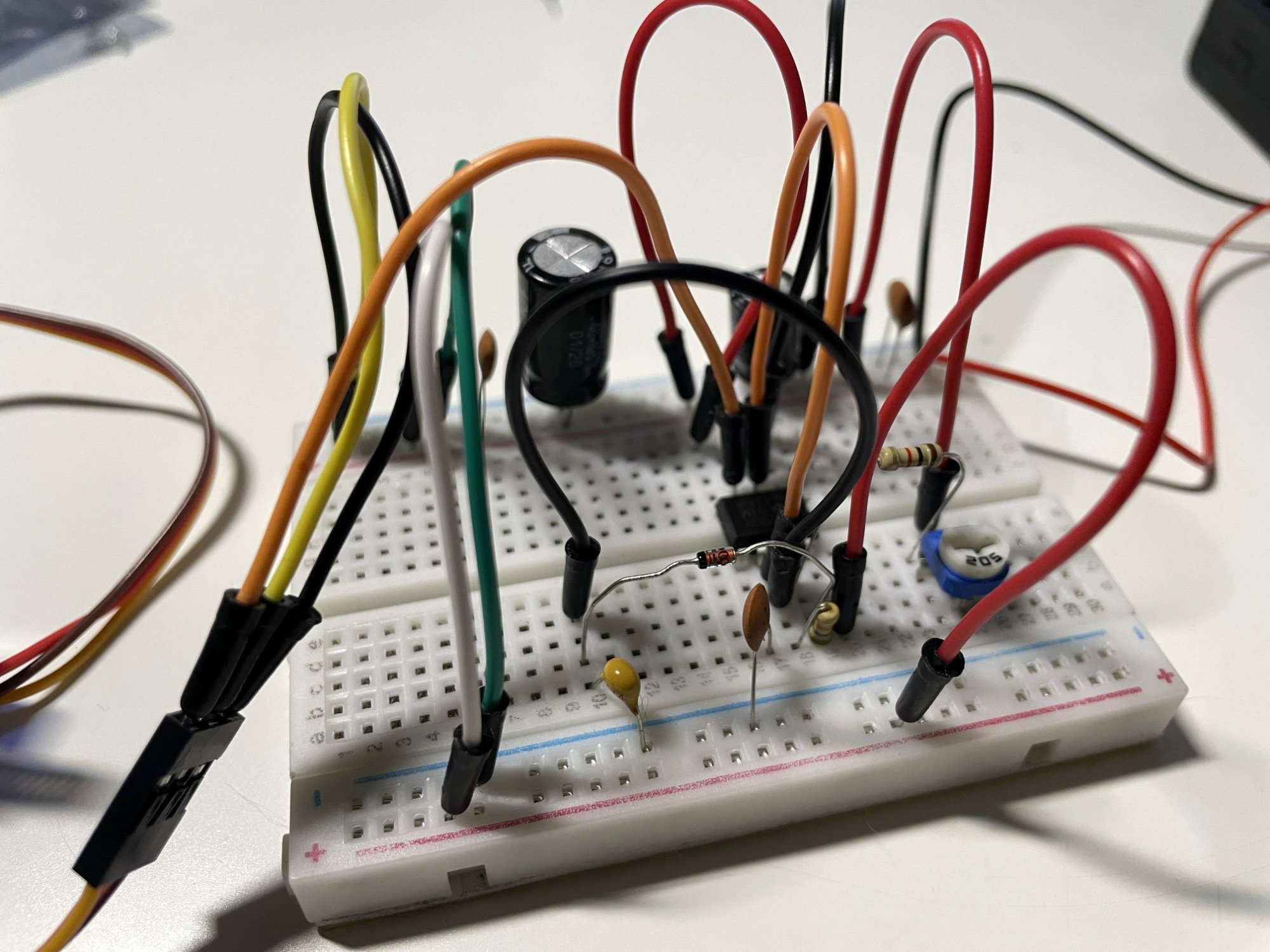

@Treker

[Treker (Damian Szymański)]

@Cuby_92_ druga i czwarta nóżka NE555 nie jest do niczego podłączona.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Cuby_92_]

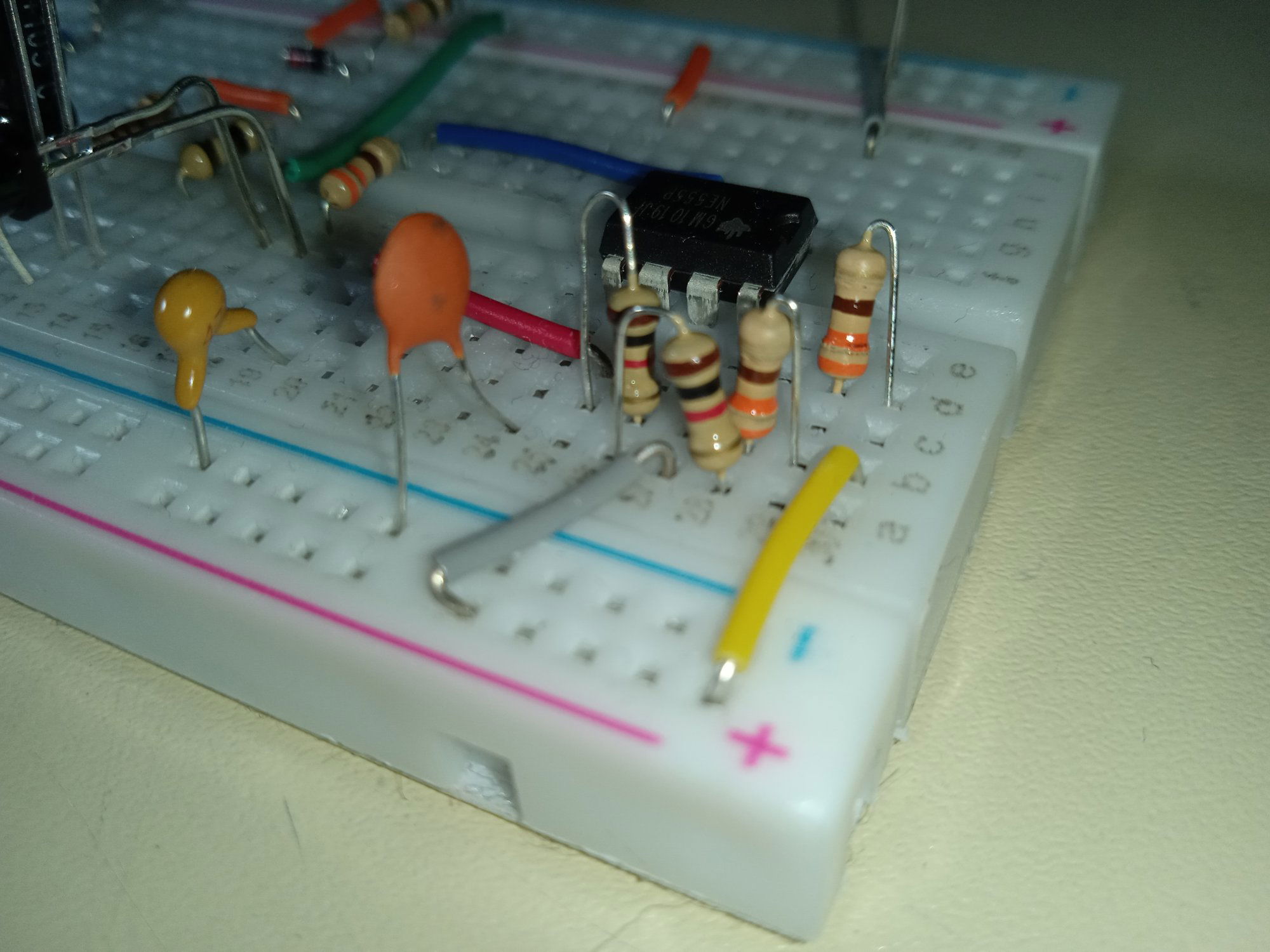

@Treker Odłączyłem jeden przewód, aby było lepiej widać resztę układu. Na zdjęciu w pierwszej wiadomości ten przewód był.

[Treker (Damian Szymański)]

@Cuby_92_ może nie widziałeś, bo edytowałem wiadomość - czwarte wyprowadzenie też nie jest do niczego podłączone (na tym wcześniejszym zdjęciu również).

[Cuby_92_]

@Treker Podłączyłem 4 wyprowadzenie i nadal nie działa.

[Treker (Damian Szymański)]

@Cuby_92_ jeśli przewody od wyprowadzeń 2 i 4 są podłączone poprawnie to wszystko powinno działać. Ewentualny problem może wynikać z tego, że NE555 nie styka się dobrze z płytką stykową. W takiej sytuacji warto:

• Sprawdzić napięcie, które dochodzi do układu - przy włączonym zasilaniu zmierz napięcie między nóżkami 1 i 4 układu NE555.
• Jeśli napięcie będzie poprawne to spróbuj docisnąć mocniej NE555.
• Jeśli dociśnięcie nie pomoże to odłącz zasilanie i za pomocą miernika (np. w trybie pomiaru oporu) sprawdź, czy jest elektryczne połączenie między każdą nóżką układu, a innym elementem z danego rzędu na płytce stykowej.

Pamiętaj też, że poprawnie działająca dioda w tym układzie może świecić słabiej niż dioda, która była zasilana prosto przez rezystor, więc może być trudniej zauważyć jej działanie.

[Zaksiu]

Czy mógłby ktos wyjaśnić jak dokładnie obliczyć ta wartość dla projektu z serwomechanizmem. Bo liczyłem i dla astabilnego i dla monostabilnego i nie chce mi wyjść

[Treker (Damian Szymański)]

@Zaksiu odpowiedź na Twoje pytanie znajduje się na wcześniejszych stronach tego tematu - zwróć uwagę na ten post oraz odpowiedź, która znajduje się tuż pod nim: https://forbot.pl/forum/topic/9229-kurs-elektroniki-ii-9-czujnik-przeszkod-sterownik-serwa/?do=findComment&comment=159289



[Kolumb]

Witam  mam pytanie co do czujnika przeszkód w tym kursie. Oczywiście czujnik działa  i zmieniając  parametry rezystorów udało uzyskać się zasięg  do~ 0.4m

Pytanie dotyczy częstotliwości  36kHz, przy założeniu  R2 1,66k   R3  1k  i C 10nF   według obliczeń  uzyskamy  stan wysoki 0,018 ms  stan niski 0,00693 ms  a czas cyklu to   0,0025 ms    z tego wynika że  f wynosi około  39,5 kHz   a nie  36 KHz . a gdy chcę uzyskać zbliżone  36kHz  zmienność  rezystancję R 2 i R3 to układ nie działa .Czy ma z tego rozumieć  ze obliczenia obliczeniami ale dokładne zgranie nadajnika i odbiornika  to metoda prób i błędów lub jeszcze jest coś czego nie wiem .

pozdrawiam K

[Treker (Damian Szymański)]

@Kolumb zerknij na wcześniejsze strony tego tematu, znajdziesz tam dokładniejsze informacje na temat sposobu dobierania wartości. Warto zacząć tutaj:



[Kolumb]

Czujnik przeszkód. wzmocniłem zasięg diody iR za pomącą tranzystora NPN. moje złożenia było takie  : stan wysoki ładuję kondensator  , a baza tranzystora zasilana jest z kontestatora  gdy na wyjściu  jest stan  niski .Nie wiem czy tak można ale układ działa  -wzmocnienie jest duże ( do 70mA na mierniku ).Na schemacie elementy które dołożyłem do układu kursu .



Edytowano Maj 28, 2023 przez Kolumb

[sewerynlukasz]

Witam.

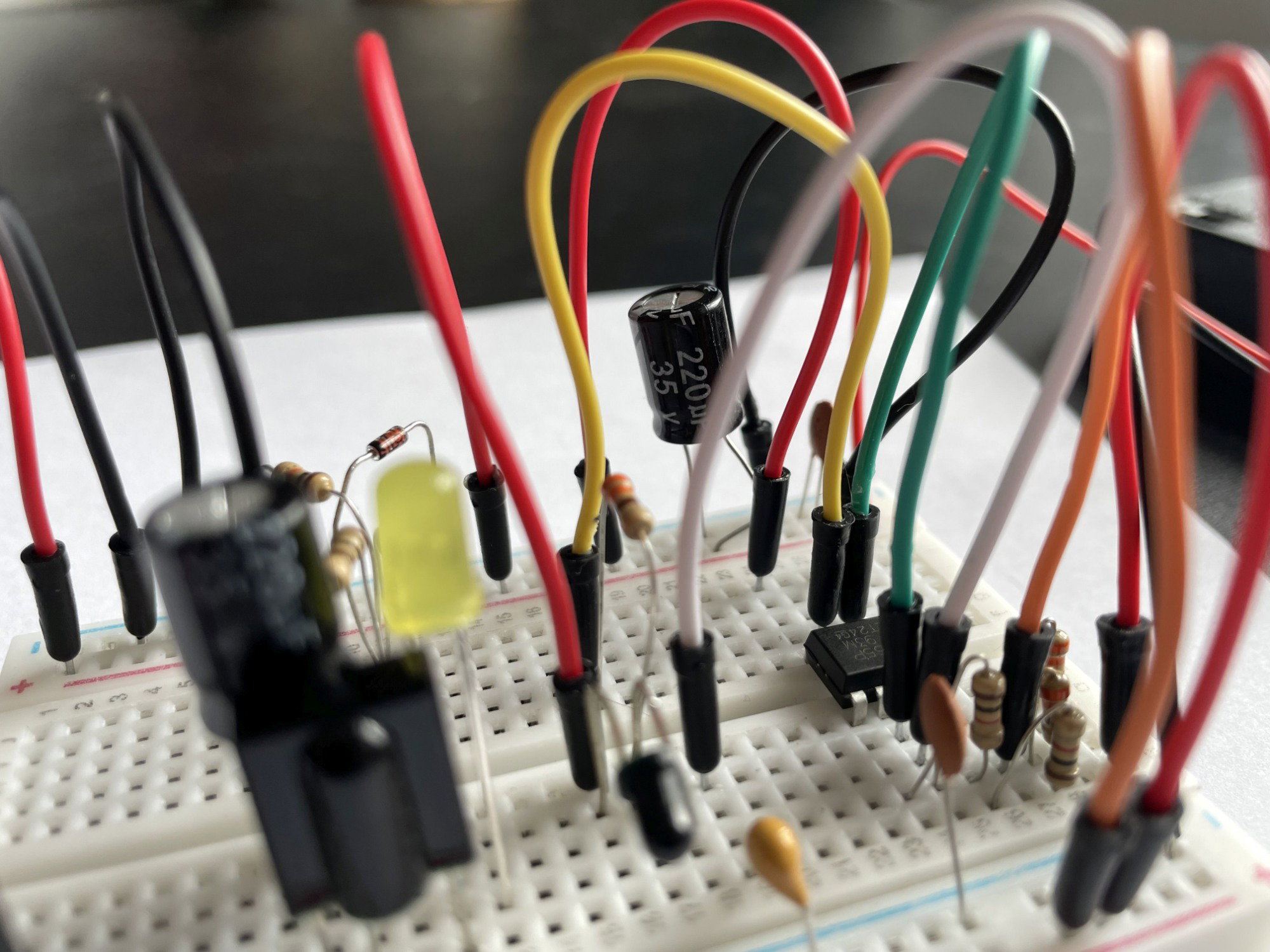

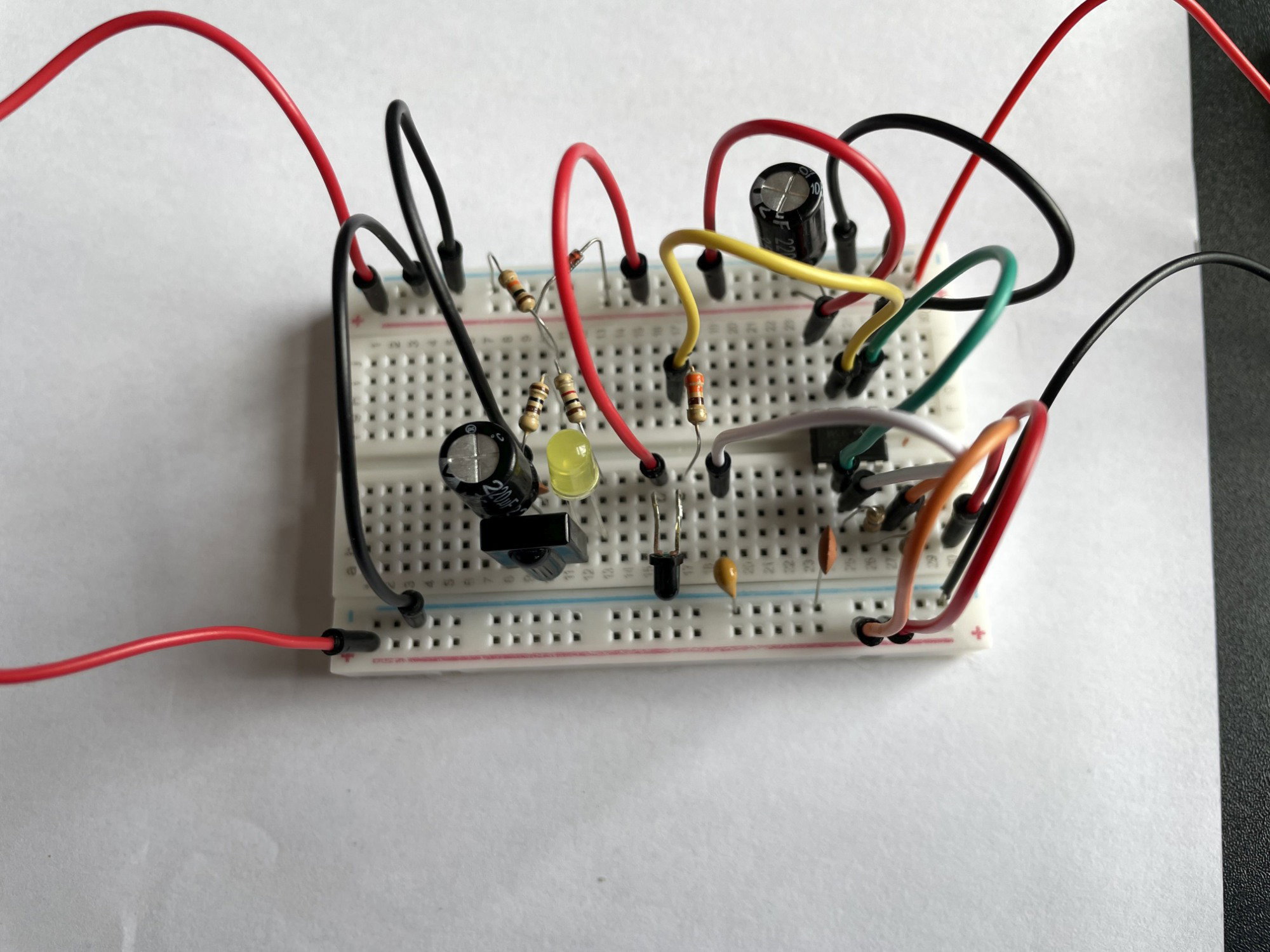

Właśnie złożyłem układ czujnika z 555 i dzięki forum odkryłem przyczynę, ponieważ czujnik nie reagował, a powodem był uszkodzony układ NE555 i po wymianie na inny, który był w zestawie wszystko działa poprawnie 😁
