47 minut temu, namasie napisał:

Pomocy! Zerwałem jeden z padów rezystora R18.. Co robić ?

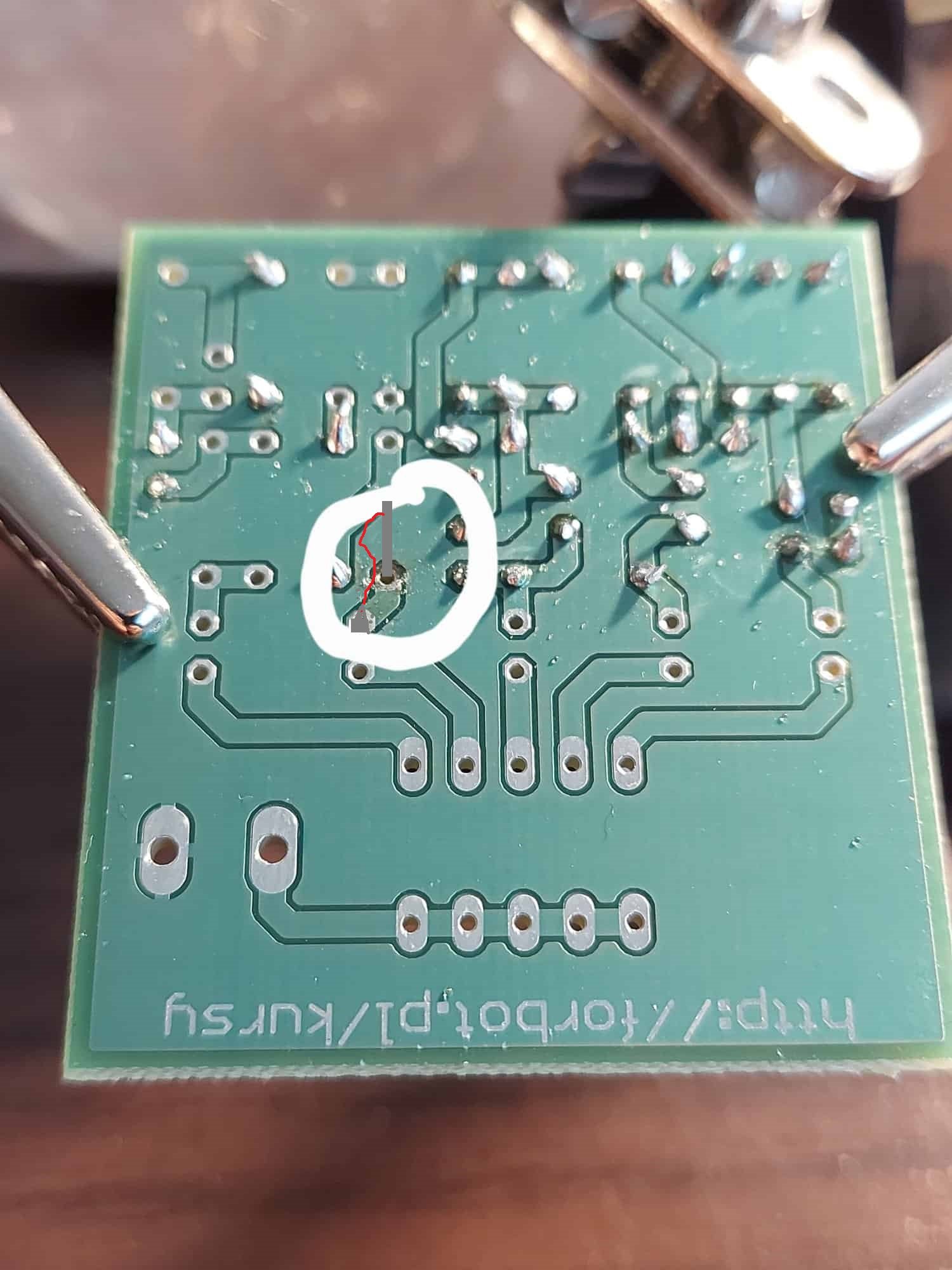

Przylutować do innego elementu przyłączonego do ścieżki 😉 (ew. przełożyć nóżkę i kawałek kabelka przylutować od nóżki rezystora w urwanym padzie do innego pada podłączonego do ścieżki).

Jakoś tak:

Edytowano Kwiecień 22, 2024 przez H1M4W4R1

[namasie]

@H1M4W4R1  No racja! 😄 serdeczne dzięki, będę kombinował!

[Tulim]

Cześć wszystkim. Była dłuuuga przerwa w realizowaniu tego kursu, bo około półtorej roku. Skończyłem dziś wlutowywać wszystkie rezystory. Dlatego część znich zdążyła już trochę się utlenić. Te błyszczące to najnowsze.

[Treker (Damian Szymański)]

@Tulim jak na początek to jest całkiem dobrze, staraj się jednak używać jeszcze mniej cyny i będzie idealnie 🙂

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[JaboLtron]

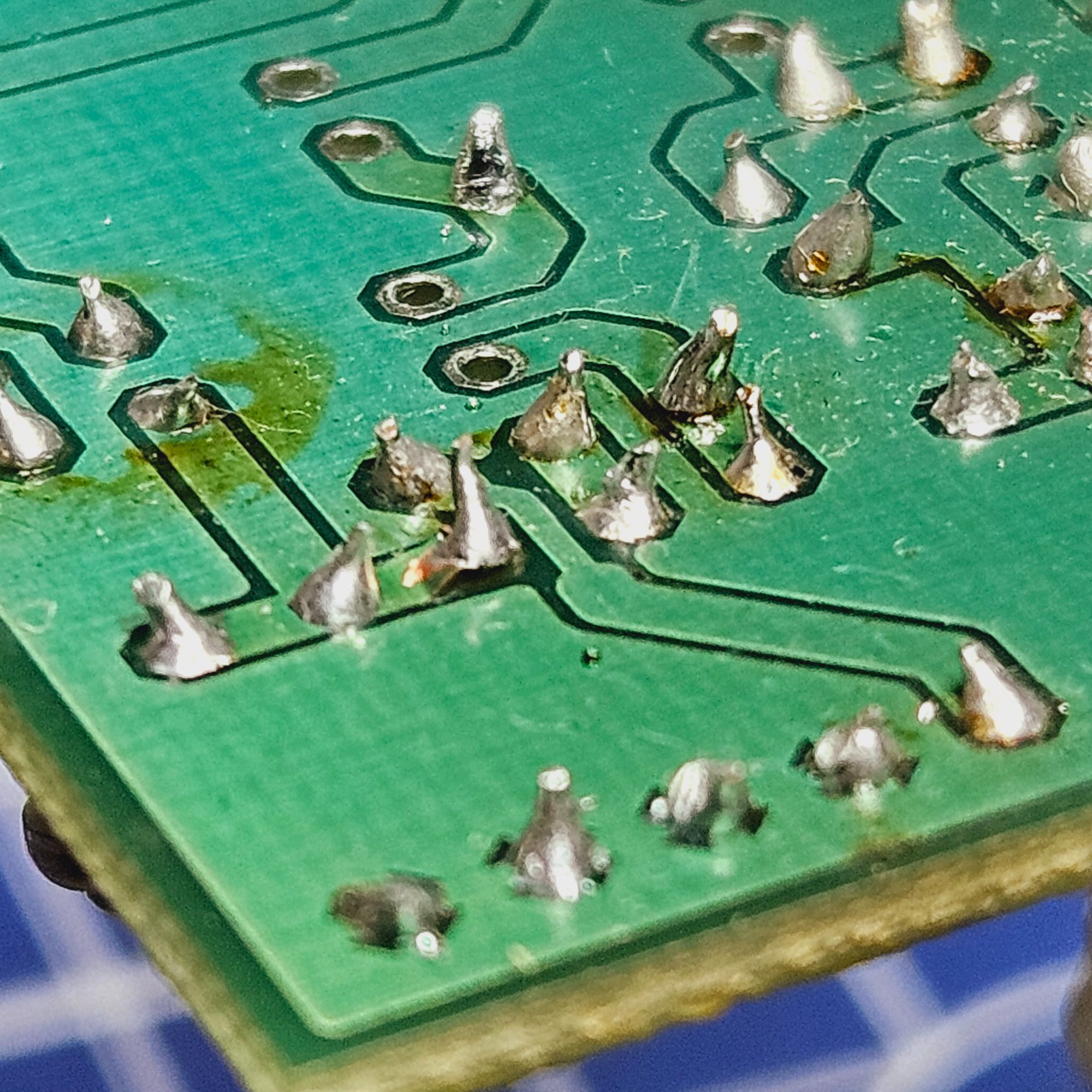

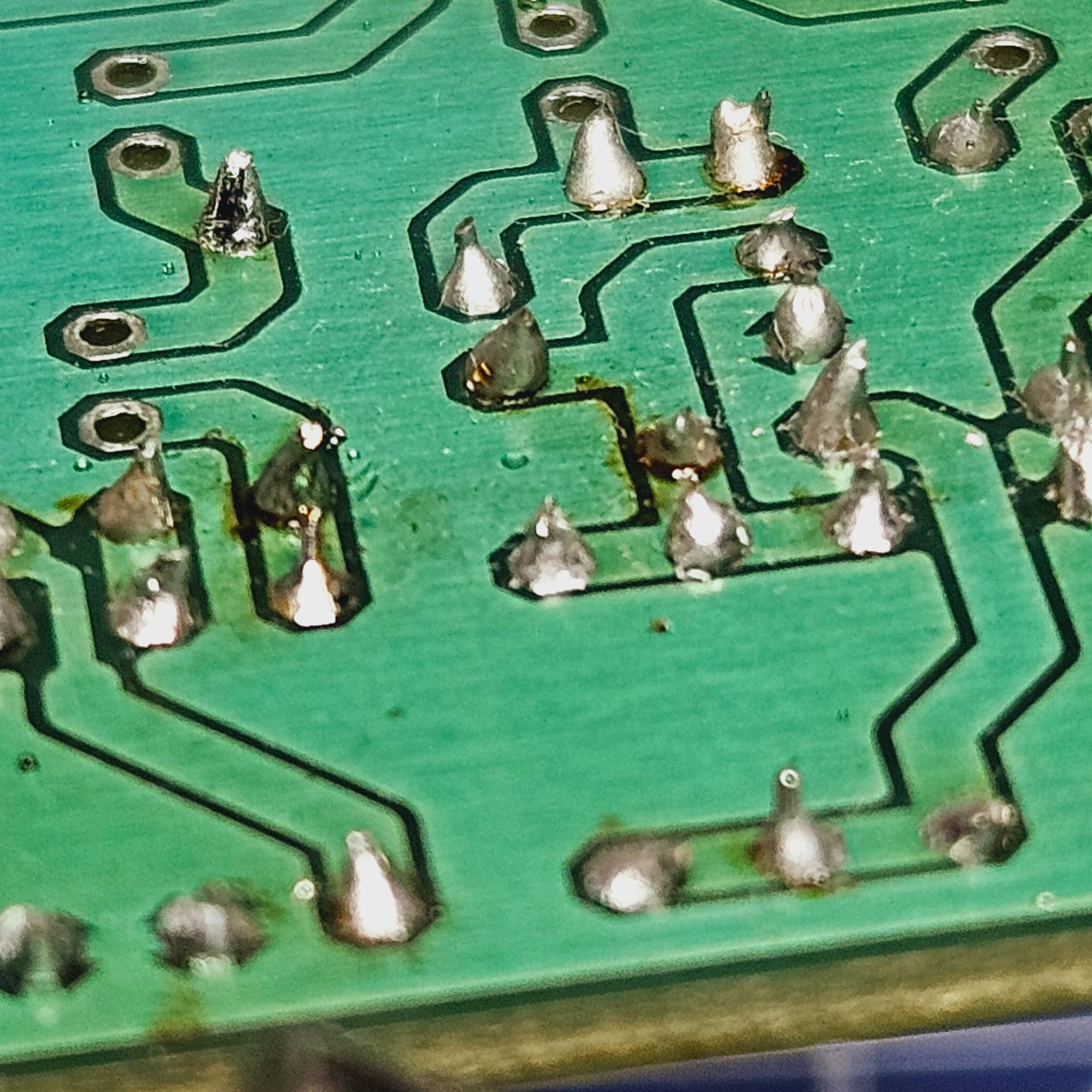

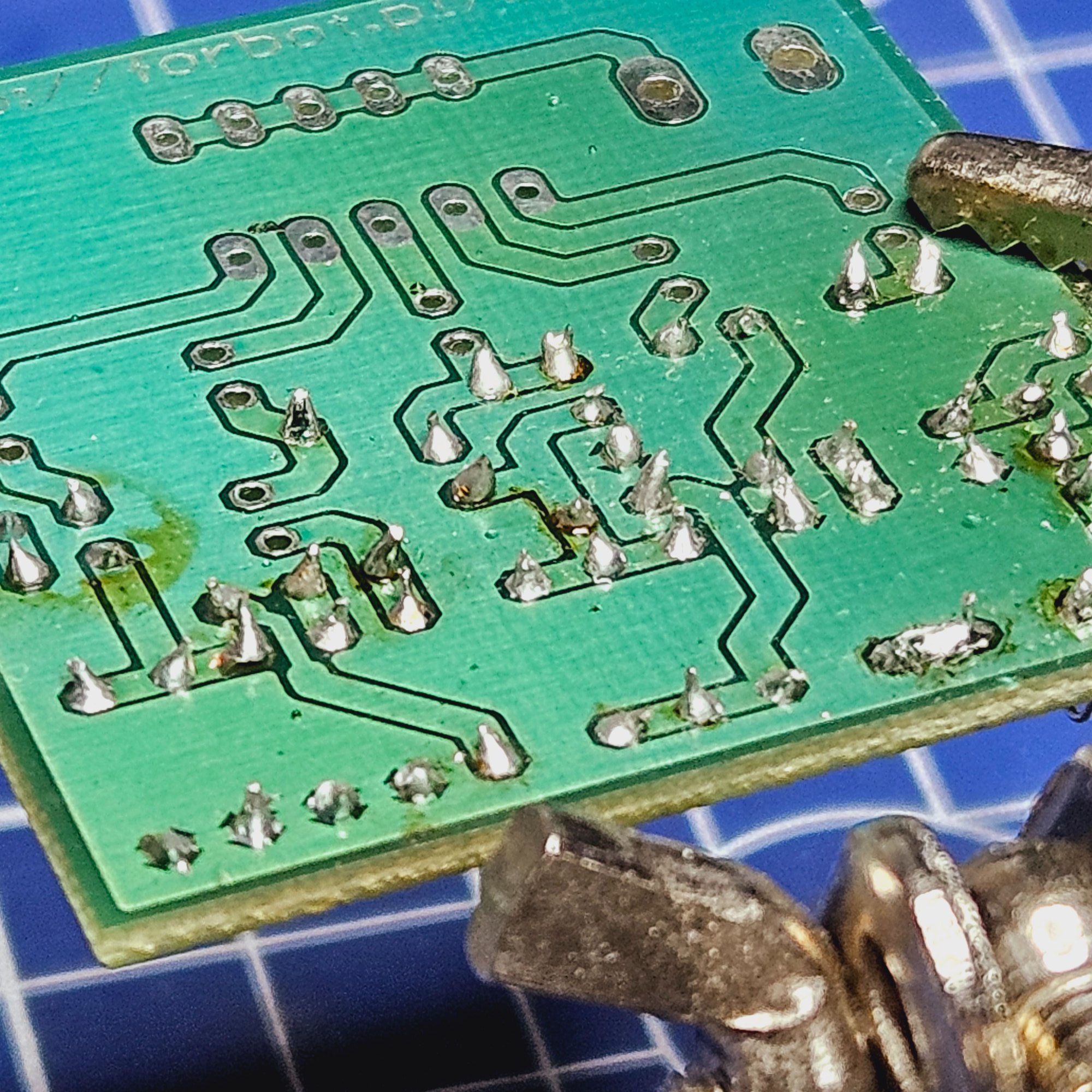

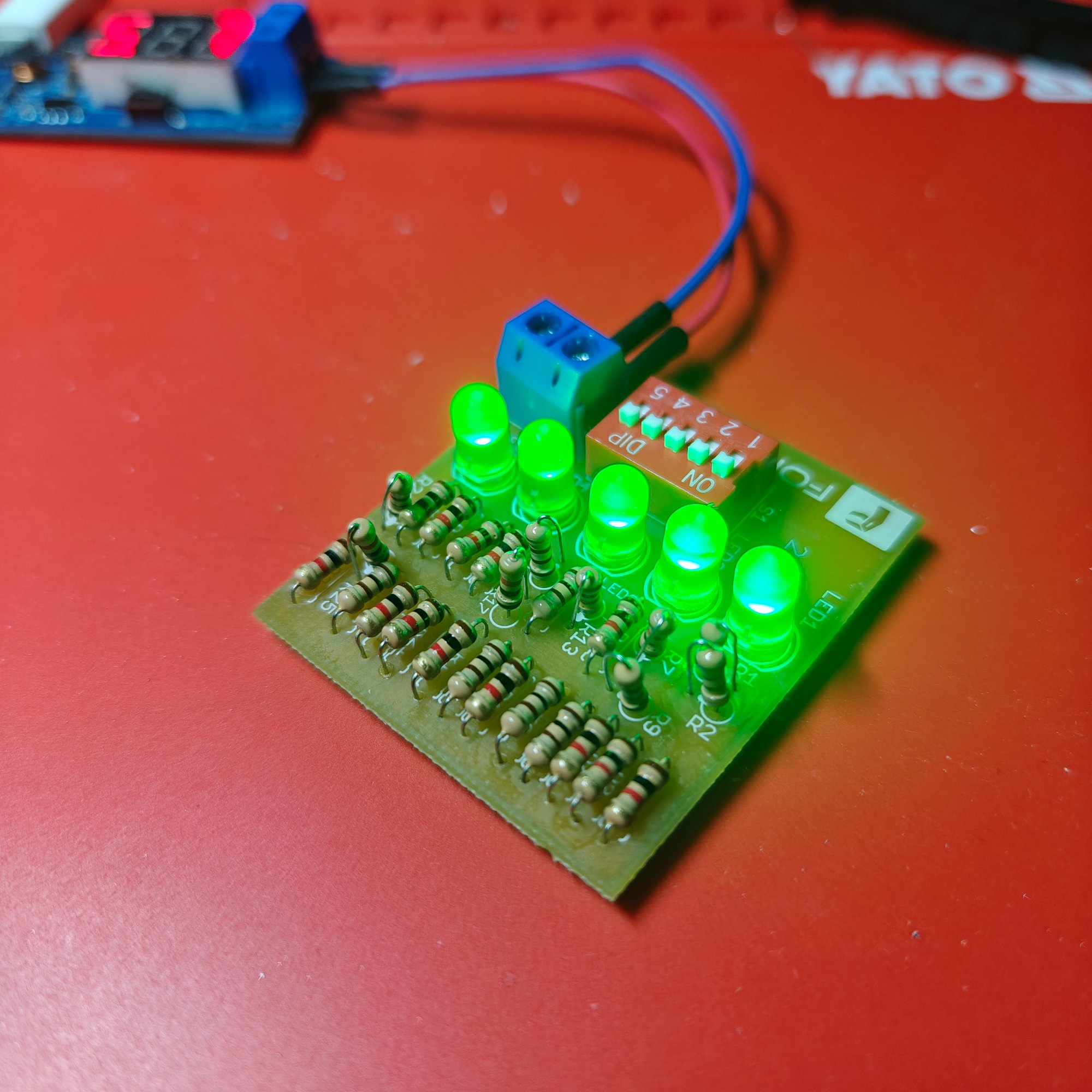

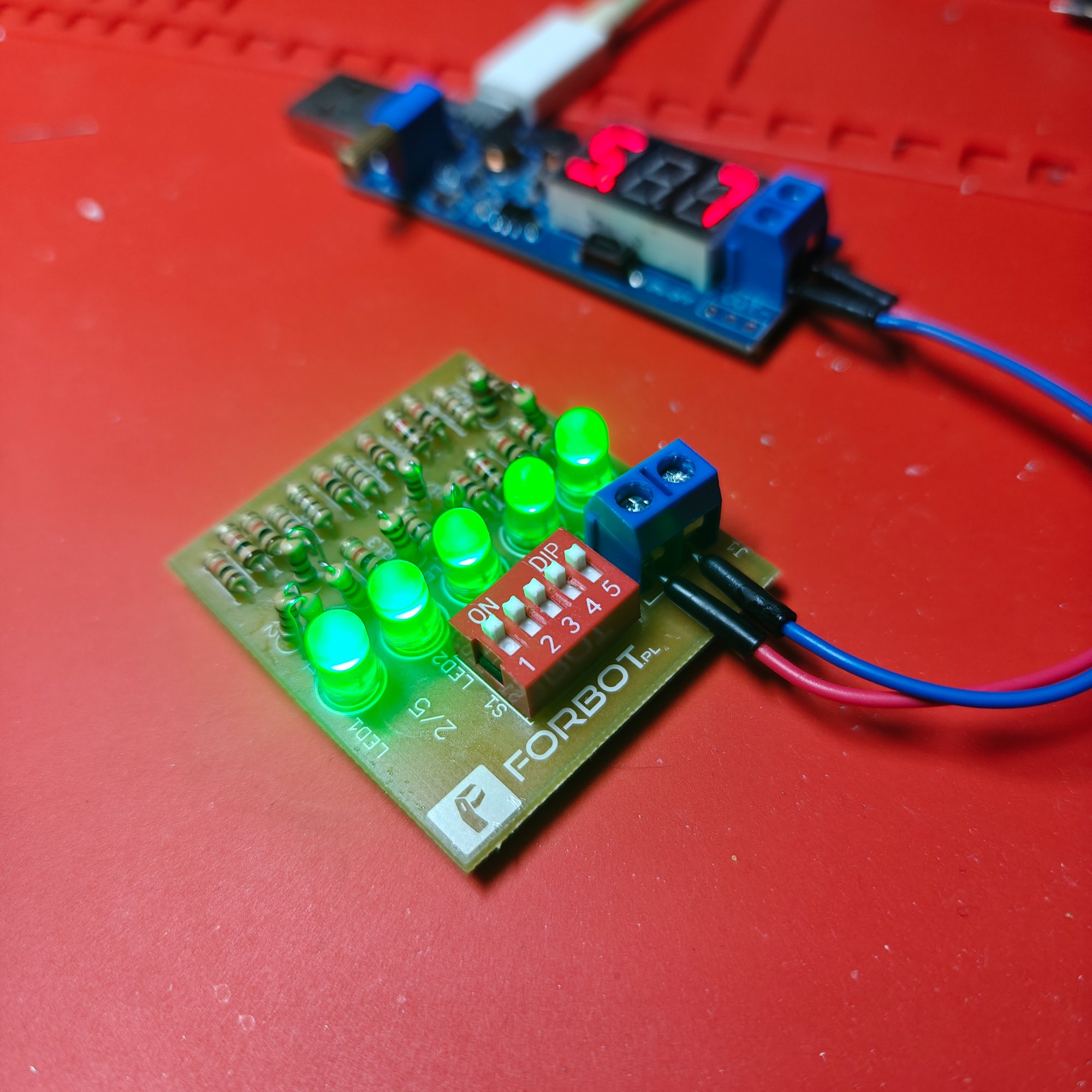

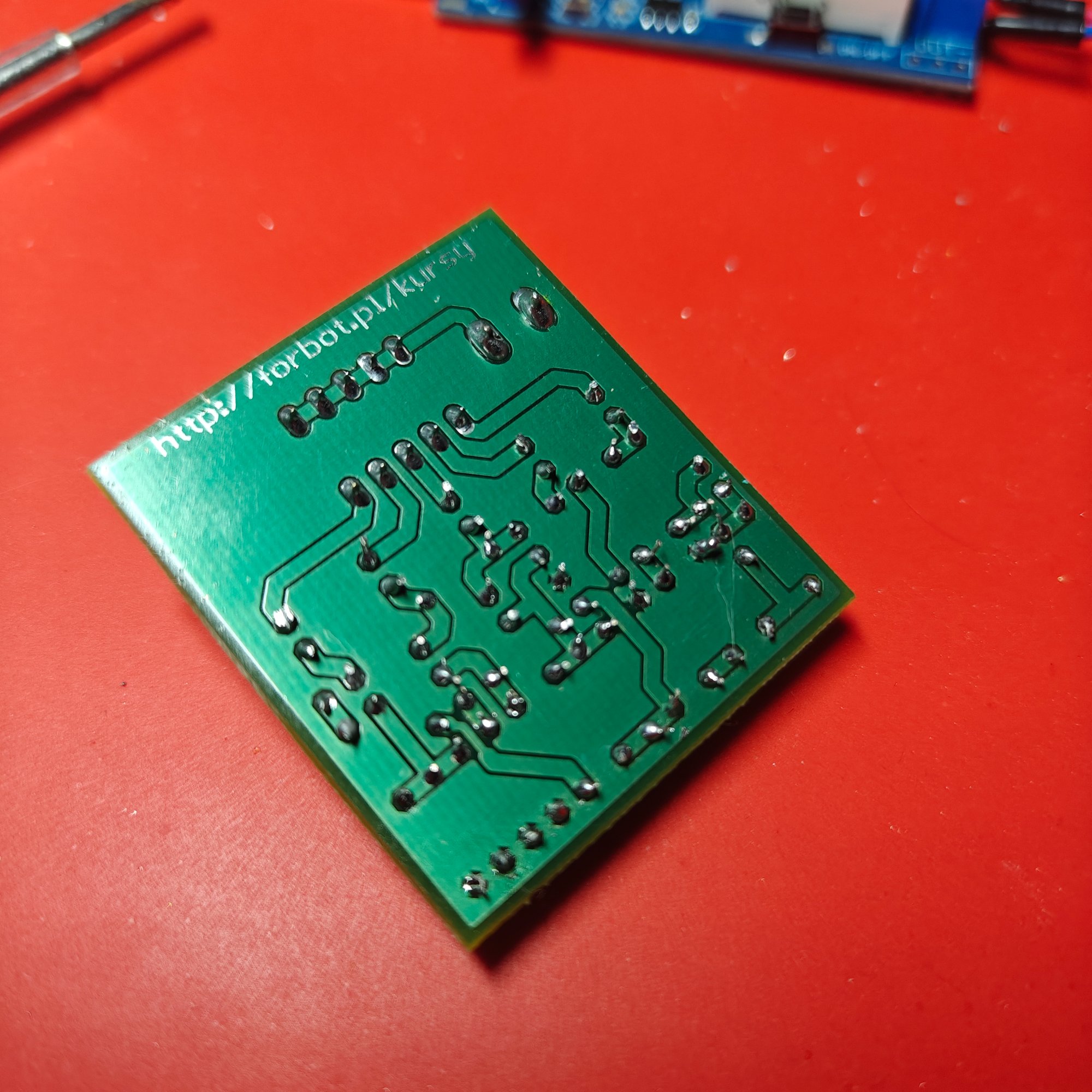

Funkcjonuje....

Najgorsze jak lutowałem wtyczkę od zasilania, strasznie dużo cynki....

Raz pomyliłem miejsce rezystora u musiałem go zamienić, ale zawsze praktyka,.....

Najgorzej mnie idzie z użyciem plecionki, jakoś nie umiem chyba tego rozgrzać aby zaczęło działać....

[orb777]

3 godziny temu, JaboLtron napisał:

Najgorzej mnie idzie z użyciem plecionki, jakoś nie umiem chyba tego rozgrzać aby zaczęło działać....

Posmaruj topnikiem, nie żałuj, na to plecionka. Przyciśnij trochę grotem dolegającym większą powierzchnią, może być typu "nóż", czy cuś. Pójdzie. Ewentualnie zwiększ temp, chociaż wystarcza około 300*C o ile nie ma dużej powierzchni, która szybko się wychładza, wtedy trzeba nawet 400*C.

Edytowano Październik 16, 2024 przez orb777

[cncctx400]

Witam 😁 W końcu można wykonać praktyczny projekt ucząc się podstaw lutowania. Przy okazji mam nadzieję że FORBOT nie zapomniał o części kursu lutowania nr 2 . Z pewnością nie tylko ja na to czekam 😀 Ale do rzeczy. Są 2 kwestie które delikatnie mnie martwią wykonując to zadanie. Z góry przepraszam jeśli już było to poruszone jednak moja ludzka natura , zmęczenie oraz nutka lenistwa mogła przeoczyć wcześniejsze odpowiedzi na forum.

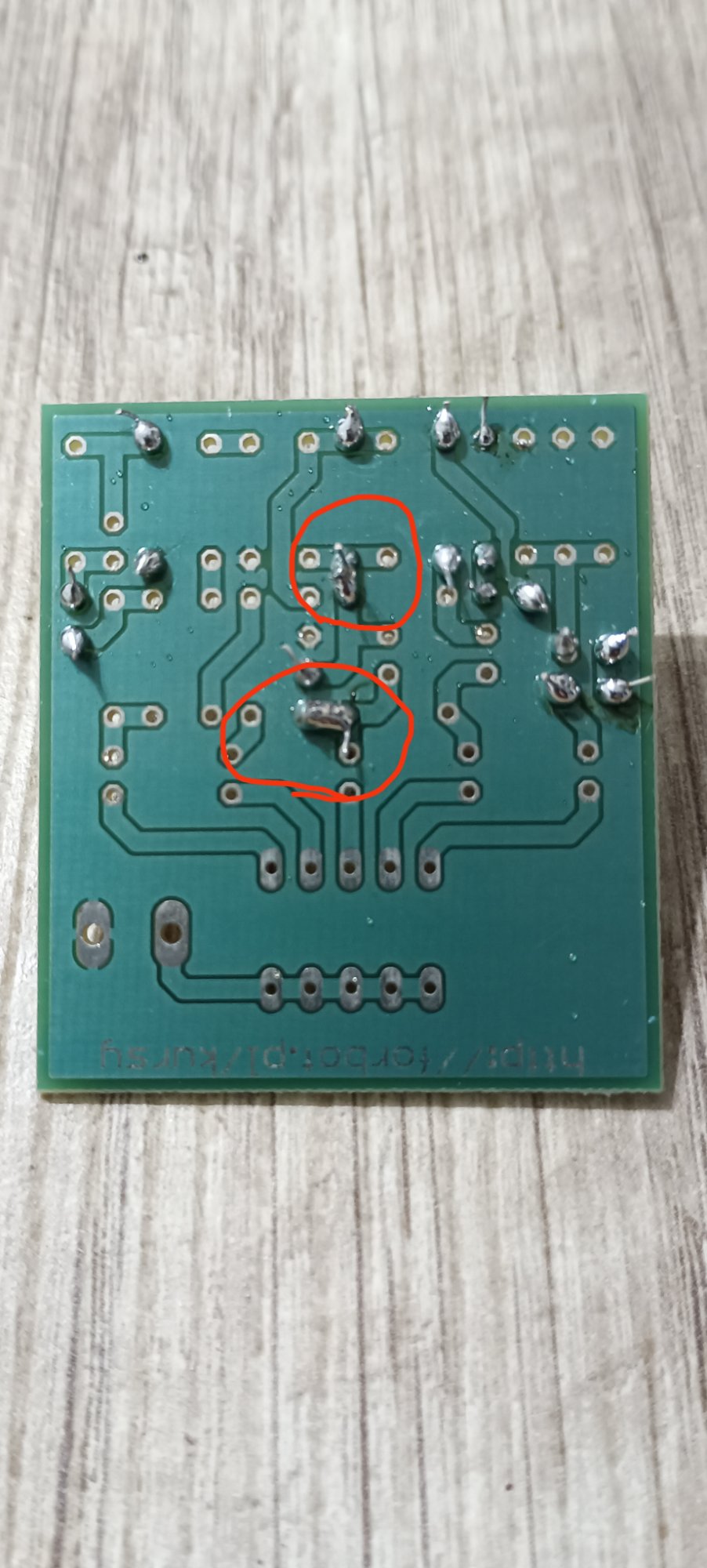

1. Już się nie łudzę . Estetyki moje wykonanie nie posiada i co gorsza się tym w ogóle nie przejmuję. Chcę żeby działało. Dla lepszego wyobrażenia jaki powstał problem zrobiłem zdjęcia i dwa miejsca do ewentualnej poprawy zaznaczyłem. Na chwilę obecną polutowałem tylko rezystory 100R. Jednak w tych miejscach przez niepoprawne lutowanie połączyłem 2 RÓŻNE REZYSTORY. Czy to problem? Jeśli tak to muszę to poprawić.
2. I tu jest druga kwestia . Ćwiczyłem z plecionką . Może poszukam coś o tym np. na Youtube ponieważ zamiast dobrze oczyścić miejsce podczas moich prób bardziej wychodziło mi niechcący przyklejanie plecionki do płytki 😶 taka sytuacja. Pozdrawiam mądrzejszych od siebie. Również nieliczną grupę równych sobie 🙃
3.

[orb777]

@cncctx400

1. Jeżeli połączony lut jest na tym samym polu, to nie ma problemu. Jednak u ciebie wygląda jakby było za dużo cyny + potencjalnie zwarcie z masą. Zainwestuj w odsysacz, nawet ten najprostszy za kilka zł + kawałek termokurczki w roli wymiennej końcówki, żeby nie tłukło po płytce. Resztę zbierasz plecionką.

2. Plecionkę trzeba rozgrzać, żeby zadziałała, pomaga grot przylegający większą powierzchnią i pasta lutownicza. Jeżeli masz duże pola to zachowują się jak radiator, chudy grot może mieć problem z rozgrzaniem, dlatego plecionka lepi się.

Edytowano Grudzień 8, 2024 przez orb777
ufki

[cncctx400]

Dziękuję za odpowiedź 👍 Odsysacz posiadam , muszę poszukać w jaki sposób ma mi pomóc termokurczka ponieważ jeszcze nie znam praktycznego zastosowania tego elementu ale wiem jak to wygląda . Jeśli chodzi o twoją odpowiedź numer 2 to uściślając rozgrzewamy plecionkę już przyłożoną do docelowego miejsca czy przed przyłożeniem? (raczej już w miejscu przeznaczenia) Jeszcze raz dziękuję. Temat zapewne prosty i banalny dla praktyków jednak wcale nie taki prosty dla kogoś kto kilka razy trzymał lutownicę w ręku 😀 W sumie lutowałem już nieraz ale miedź w instalacjach wody czy centralnego ale to trochę inna bajka

[orb777]

Termokurczka to taki "trick" na przyszłość, jeżeli trafisz na delikatne rzeczy do rozlutowania. Człowiek z reguły dociska odsysacz, a on przy zwolnieniu blokady potrafi pierdyknąć w płytkę dosyć głośno. Poza tym tanie odsysacze mogą mieć końcówkę wykonaną wcale nie z teflonu, tylko plastiku. Termokurczkę ucinasz jak się rozciapie albo zakładasz nową i masz z głowy. Tak robie u siebie, może nie po bożemu, ale działa.

Termokurczkę podgrzewam gorącym powietrzem na końcówce odsysacza (150-160°C), żeby dopasowała się i była bardziej precyzyjna.

Miejsce zebrania cyny najpierw posmaruj sobie topnikiem, plecionka na to i rozgrzewasz grotem, następnie plecionkę razem z grotem przesuwasz aż wyczyścisz. Jak za szybko podniesiesz grot bez plecionki to prawdopodobnie zostanie ona przylutowana do płytki.



Edytowano Grudzień 10, 2024 przez orb777
kurczka

[Diax170]

Hej, trzy rzeczy:

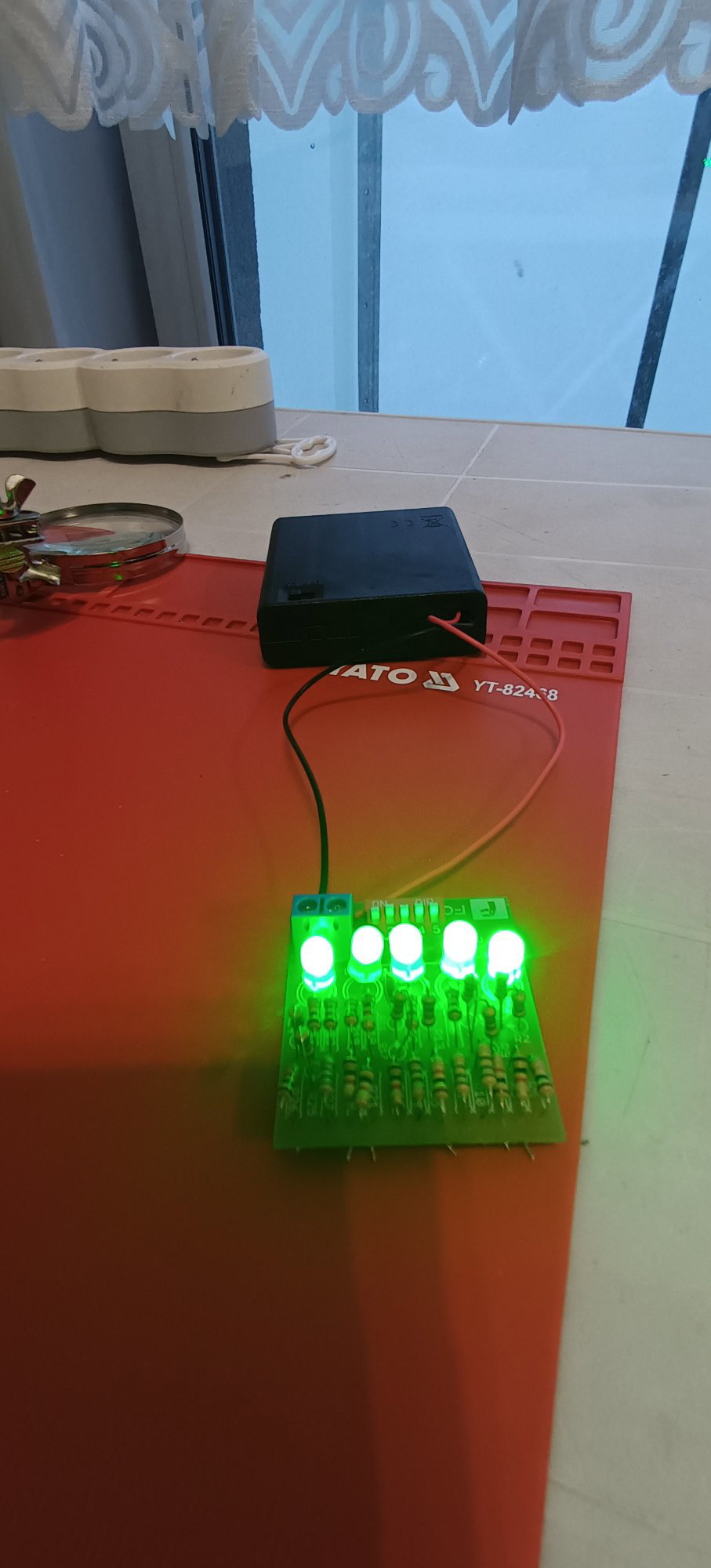

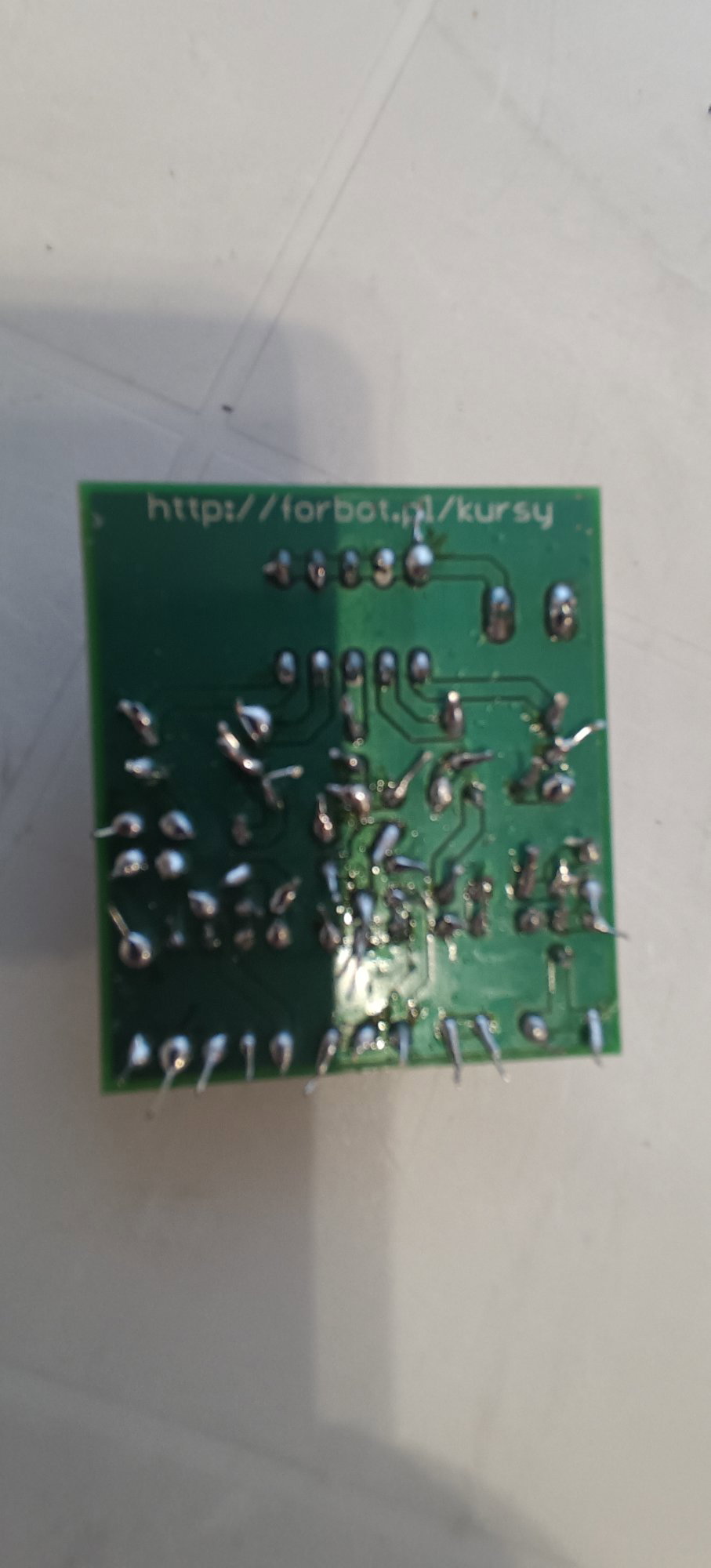

1. Chciałbym się pochwalić moim dziełem 😊


2. Dlaczego moja lutownica jest czysta na końcówce grota, a brązowa "w głąb"? Czy uszkodziłem lutownicę, czy raczej jest to normalne? Dlaczego nie da się wyczyścić tego cyną? (końcówkę da się normalnie wyczyścić)

   Edit (edycja): Przeczytałem trochę o tym w internecie i przetarłem lutownicę gąbką dołączoną do zestawu, ale dalej zostało trochę czarnego, a nie mam metalowego czyścika.


3. Znalazłem błąd w artykule: na zdjęciu na blogu listwa DIP jest włożona odwrotnie


Byłbym bardzo wdzięczny, gdyby ktoś był w stanie mi pomóc.

Pozdrawiam, @Diax170

Edytowano Grudzień 25, 2024 przez Diax170

[orb777]

31 minut temu, Diax170 napisał:

Dlaczego moja lutownica jest czysta na końcówce grota, a brązowa "w głąb"? Czy uszkodziłem lutownicę, czy raczej jest to normalne? Dlaczego nie da się wyczyścić tego cyną? (końcówkę da się normalnie wyczyścić)

Normalne. Jeżeli cyna chwyta się bez problemu końcówki grota, czyli tego miejsca, którego używasz podczas lutowania - wszystko jest w porządku. Reszta to tylko aspekt wizualny.

[cncctx400]

Ciekawa sprawa Diax170, sam się zastanawiałem nad tą listwą DIP.

Normalnie bym nie spamował tutaj pokazując moje dzieło , jednak w podzięce miedzy innymi dla orb777 który mi podpowiedział sporo praktycznych porad chcę pokazać że dzisiaj skończyłem projekt 😉 i działa 🕹️Jeśli kogoś to interesuję to powiem że najtrudniejsza była dla mnie poprawa (mam mało w tym praktyki) złego polutowania czyli gdy połączyłem przez dodanie zbyt dużej ilości cyny dwa złącza (mówi się na to bodajże piny). Ale potem to opanowałem. Po tej poprawie lutowanie było łatwiejsze i jeszcze uważniej lutowałem by nie połączyć czegoś jeszcze 🙃 Z ciekawostek miałem jeszcze jedno miejsce które chciało mnie oszukać 🙂 Wyglądało na polutowane a w rzeczywistości po dotknięciu się ruszało. Ostatecznie działa. Mam nadzieję że NASA się o mnie nie dowie bo już mam pracę za niewiele ponad minimalną wynagrodzenia 😀 Ale za to jedna zmiana i 1 saszetka herbaty na dzień

[Treker (Damian Szymański)]

@Diax170 jeśli chodzi o lutownicę to nie musisz się tym przejmować - to normalne, że grot od pewnego miejsca robi się ciemny. Najważniejsze, aby jego końcówka była nadal srebrna 🙂

Dnia 25.12.2024 o 18:22, Diax170 napisał:

Znalazłem błąd w artykule: na zdjęciu na blogu listwa DIP jest włożona odwrotnie

Masz racje, element w artykule jest wlutowany odwrotnie, ale na szczęście nie wpływa to na działanie układu. Przyznam, że zapewne podczas robienia zdjęć do artykułu z rozpędu włożyłem przełącznik w taki sposób, aby kierunek ułożenia napisów na przycisku był zgodny z logo (inaczej byłoby do góry nogami) 😉

@cncctx400 cieszę się, że udało Ci się poprawić układ i działa poprawnie. Warto teraz potrenować, aby płytka wyglądała jeszcze lepiej. Na pewno musisz postarać się, aby dawać jeszcze mniej cyny. Do tego staraj się, aby wyprowadzenia, które lutujesz były ustawione prostopadle do płytki. Wtedy Twoje luty będą bardziej estetyczne. Zachęcam do dalszych testów na tej płytce. Jak coś uszkodzisz to trudno - te płytki są właśnie do tego, aby trenować.
