Kurs lutowania - #5 - las rezystorów, plecionka, topnik


Pomocna odpowiedź

@ceiem super, dobra robota - najważniejsze, że działa! Brak zwarć w rak zawiłym układzie to dobry znak 🙂

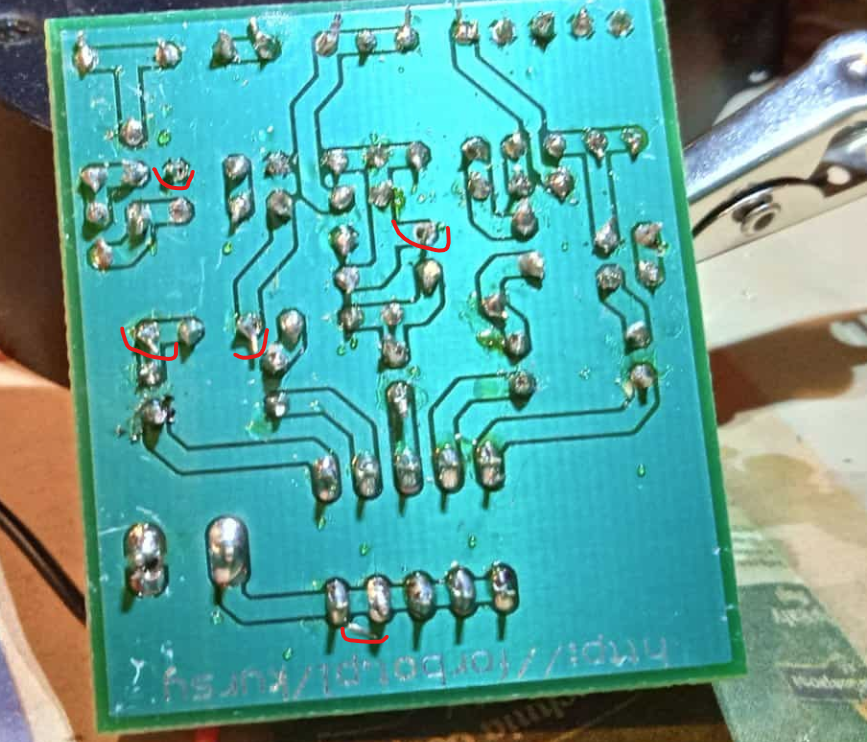

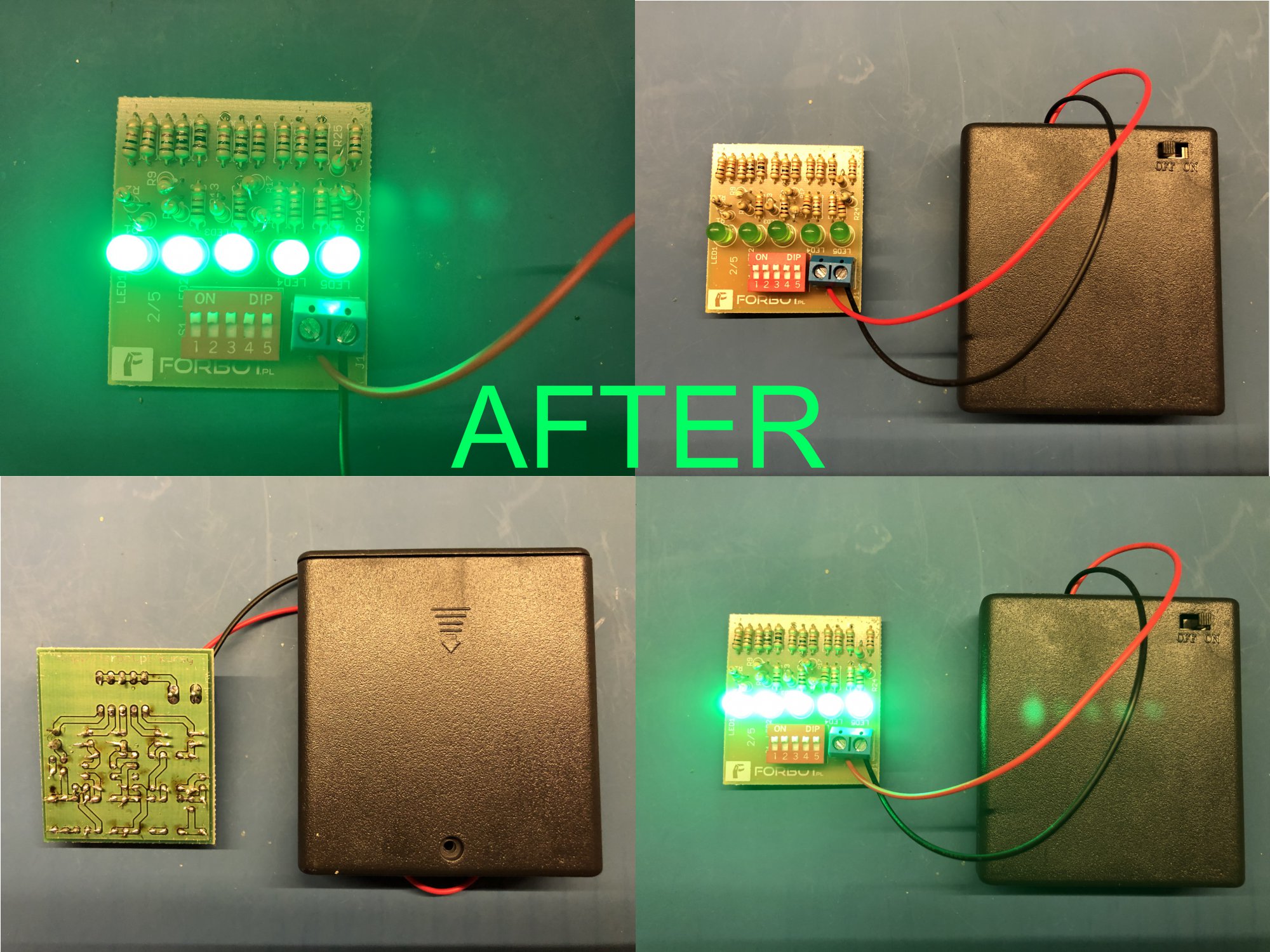

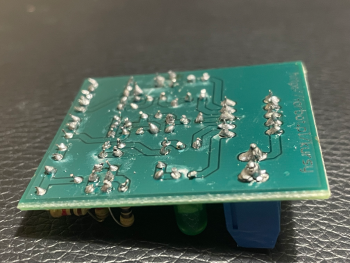

Z tego co widzę to niektóre nóżki elementów masz zostawione stosunkowo długie. Zawsze lepiej ucinać je krótsze - tuż przy zakończeniu lutu.

Link do komentarza
Share on other sites

Dziękuję 🙂 poobcinam lepiej jak tylko dotrą do mnie szczypce tnące boczne z Botland. Niestety ścinałam nożyczkami co było bardzo niewygodne i uniemożliwiało mi prezyzyjnie ścinanie.

  • Lubię! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Cześć,

Na wstępie chciałem pogratulować fajnych kursów, podstaw elektroniki również, zaopatrzyłem się w kilka.

Odnosząc się do tworzenia lasu rezystorów, lutowanie wyszło bardzo fajnie, opór udało się zmierzyć następująco:

LED01 - 0,524k
LED02 - 0,787k
LED03 - 1,127k
LED04 - 3,96k
LED05 - 1,187k

Jednakże mam problem z wyliczeniem oporu. Czy mogę uzyskać wskazówkę, rozpisanie jednego albo dwóch przykładów jak do tego podejść? Sumowanie oporu rezystorów szeregowych i wyliczanie oporu równoległych następnie ich zsumowanie do uprzednich nie daje pożądanych efektów :)

  • Lubię! 1
Link do komentarza
Share on other sites

@pierzakp witam na forum, miło słyszeć, że kursy są pomocne 🙂 Pokaż proszę swoje obliczenia to łatwiej będzie coś doradzić. Pamiętałeś, że wzór na połączenie równoległe rezystorów, który jest podany w kursie elektroniki to wersja uproszczona, która działa poprawnie tylko dla 2 rezystorów?

Link do komentarza
Share on other sites

@Treker

Cytat

Pamiętałeś, że wzór na połączenie równoległe rezystorów, który jest podany w kursie elektroniki to wersja uproszczona, która działa poprawnie tylko dla 2 rezystorów?

Niestety ale nie widziałem, nie widzę takowej informacji w kursie, przynajmniej jeżeli chodzi o poziom 1 😞

Edytowano przez pierzakp
Link do komentarza
Share on other sites

@pierzakp tzn. konkretnie chodzi mi o to, że w tym wzorze są miejsca na 2 rezystory. Jeśli dostawiałeś w jakiś sposób tam więcej wartości, aby za jednym razem policzyć opór np. 3 rezystorów połączonych równoległe, to już musiała być jakaś Twoja własna inwencja twórcza 😉 Tutaj masz przykład wzoru dla dowolnej liczby elementów: https://pl.wikipedia.org/wiki/Połączenie_równoległe

Link do komentarza
Share on other sites

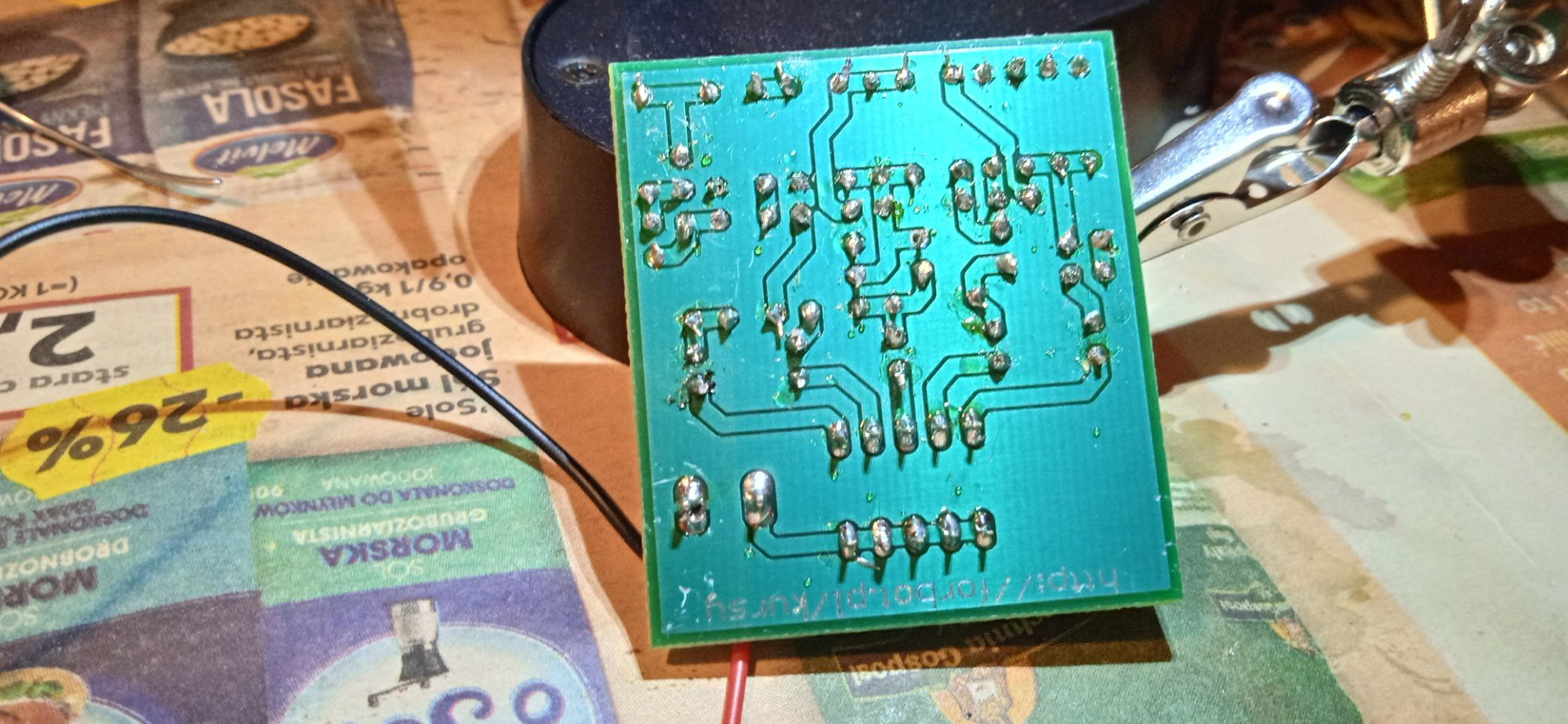

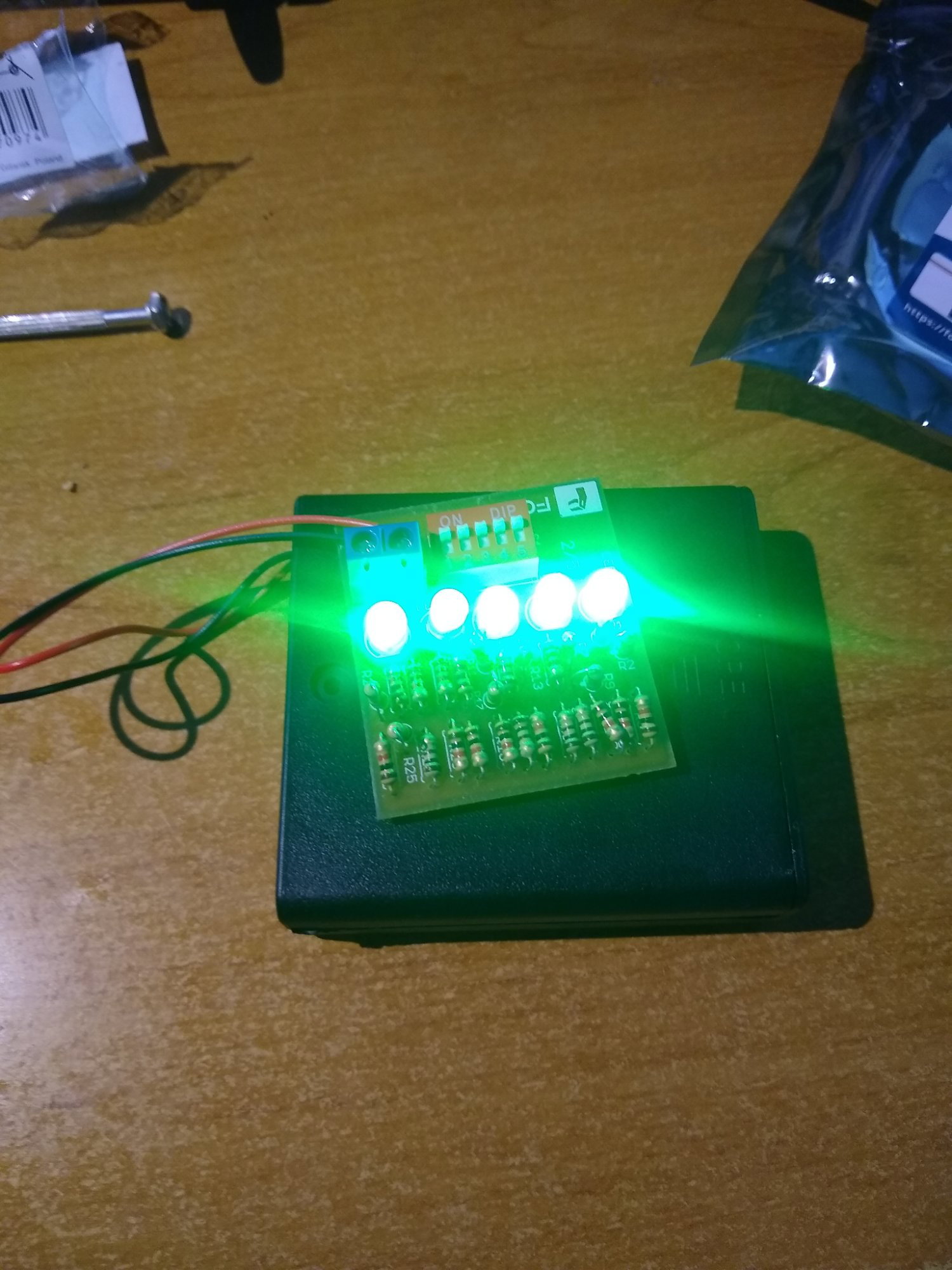

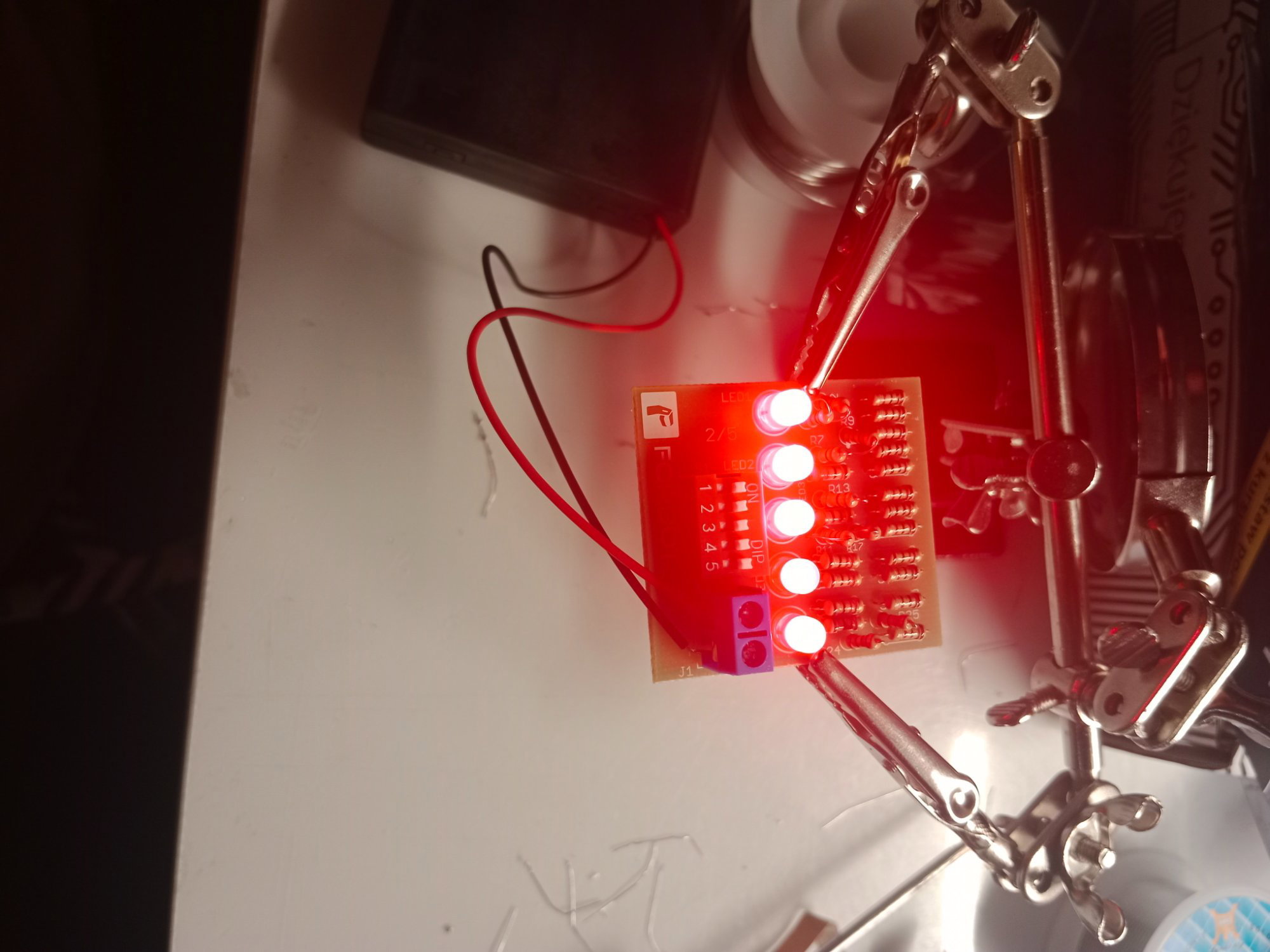

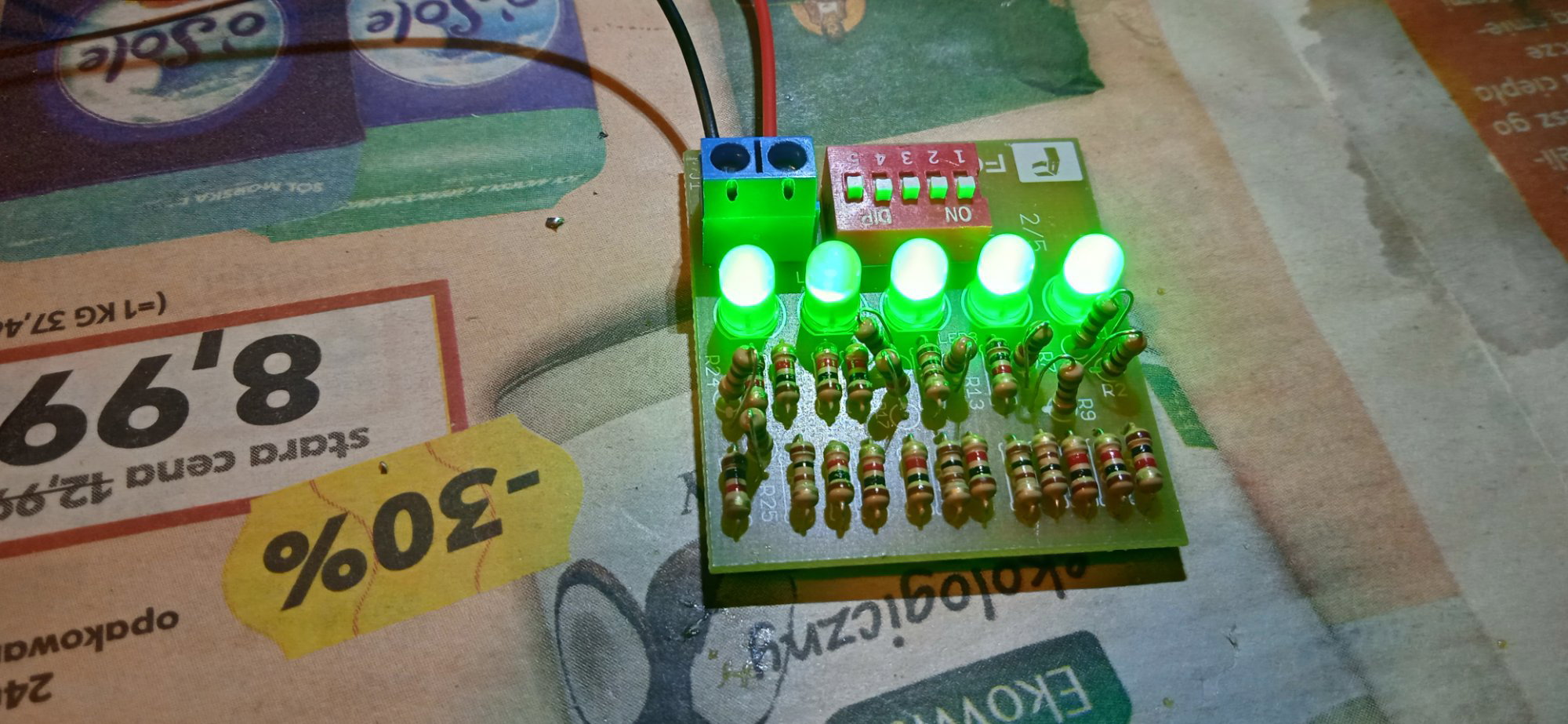

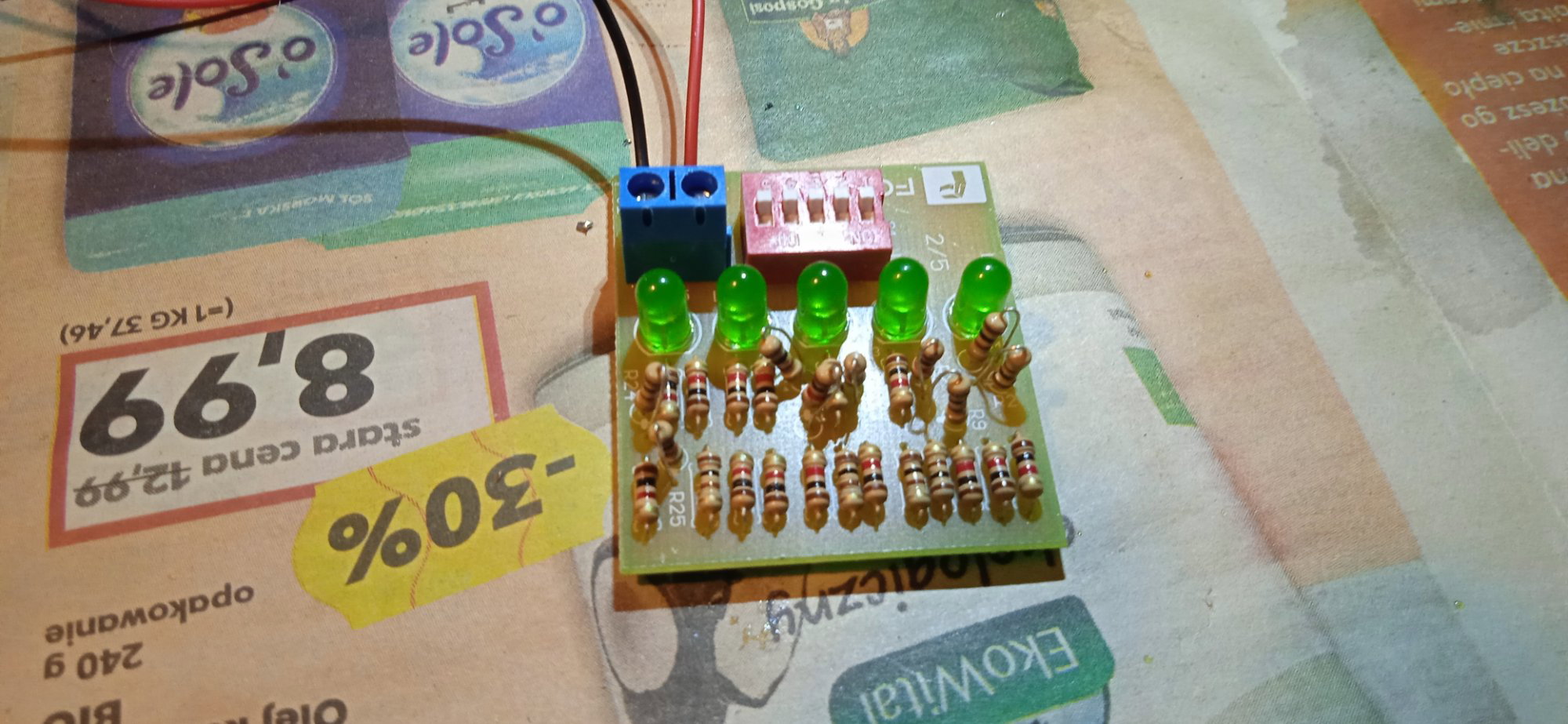

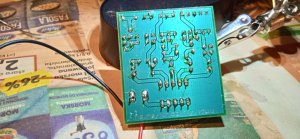

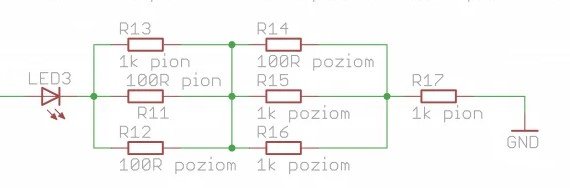

Układ działa, ogólnie z lutownicą czuję się coraz lepiej. Poza plecionką... z której do tej pory nie za bardzo umiem korzystać. Obliczyłem natomiast rezystancję na gałęziach.




  • Lubię! 2
Link do komentarza
Share on other sites

Plecionka w połączeniu z kalafonią może przydać Ci się do oczyszczenia pól lutowniczych przy demontażu albo poprawkach, do samego łączenia nie przyda się. Fajnie że robisz coś więcej, tak trzymaj!

  • Lubię! 1
Link do komentarza
Share on other sites

41 minut temu, Gieneq napisał:

Plecionka w połączeniu z kalafonią może przydać Ci się do oczyszczenia pól lutowniczych przy demontażu albo poprawkach, do samego łączenia nie przyda się. Fajnie że robisz coś więcej, tak trzymaj!

Tak, tak - to wiem, tylko właśnie próbowałem oczyścić pady za jej pomocą (tak dla próby), coś tam wciągało po jakimś czasie, ale jednak cyna i tak zostawała na tych padach. Będę próbować dalej - dzięki za zachętę!

  • Lubię! 1
Link do komentarza
Share on other sites

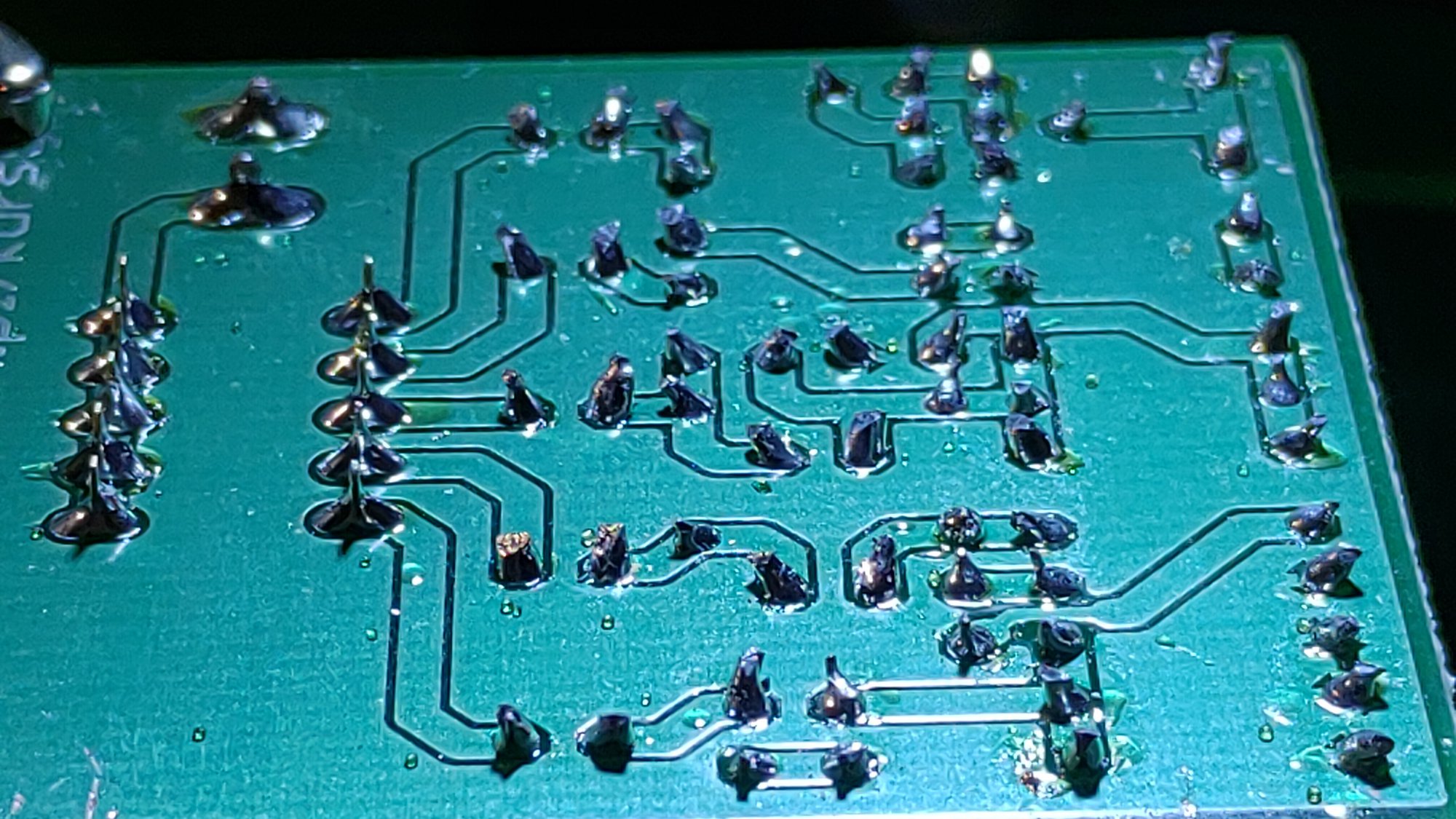

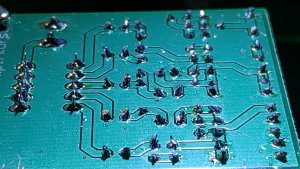

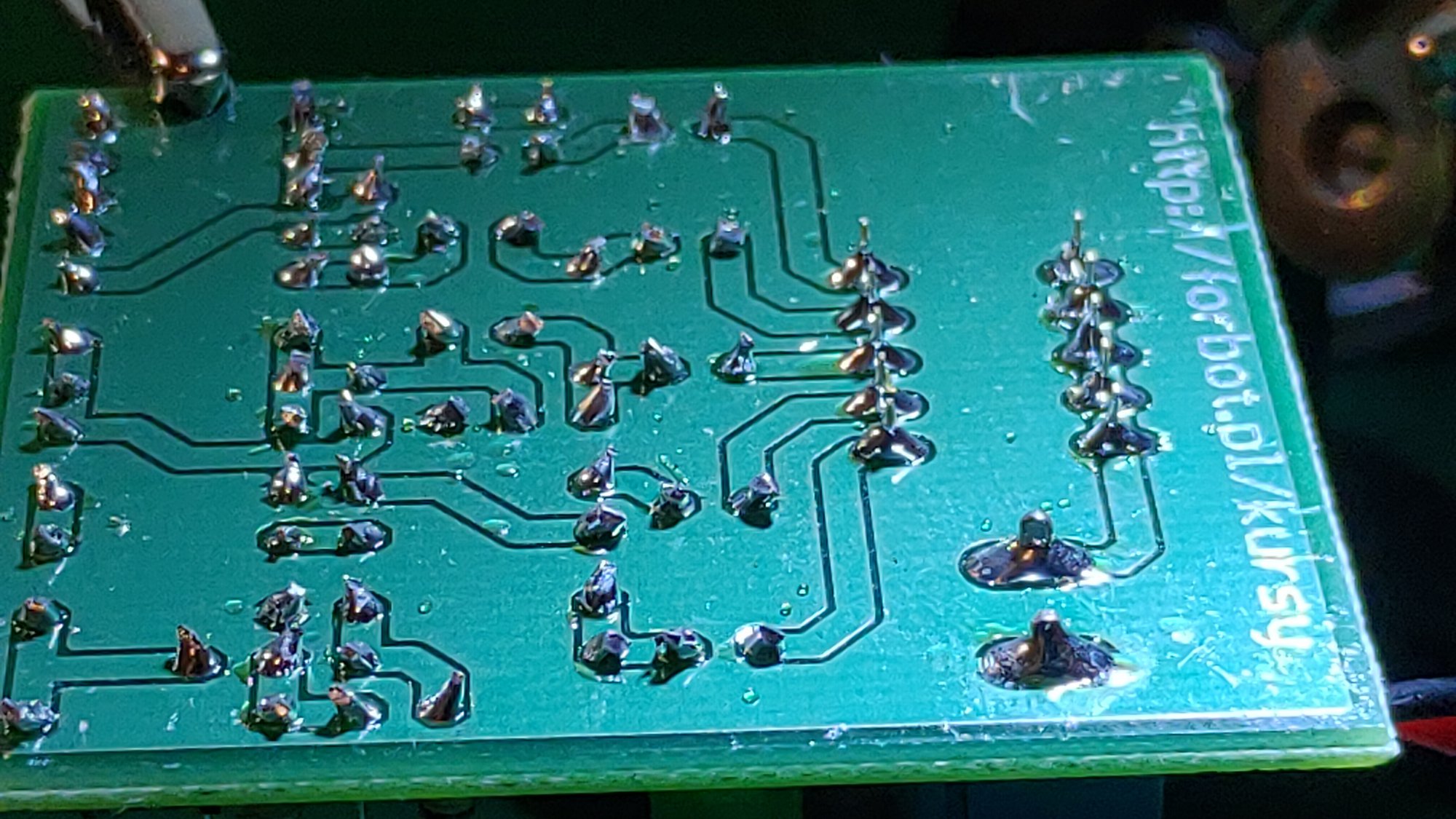

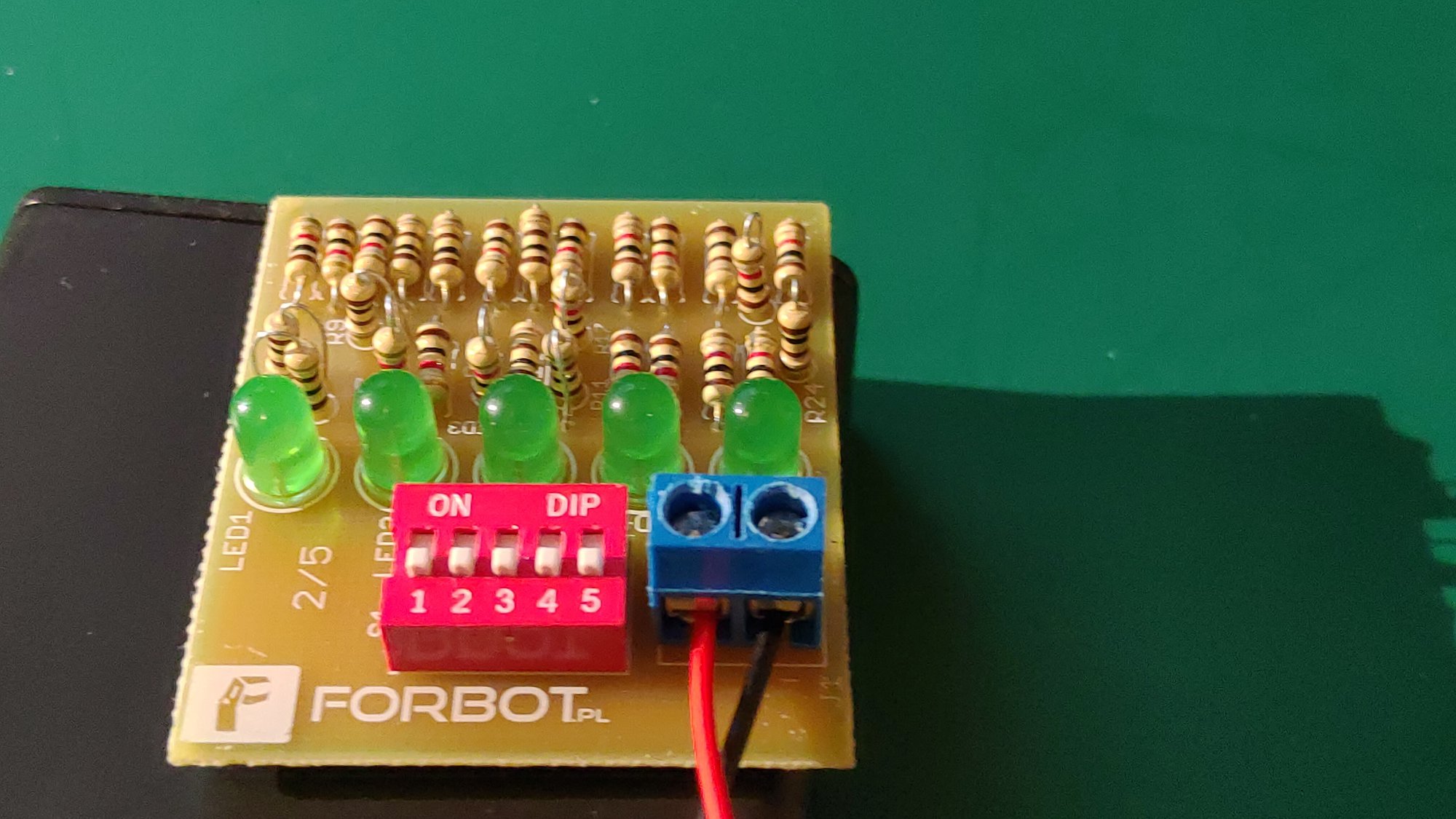

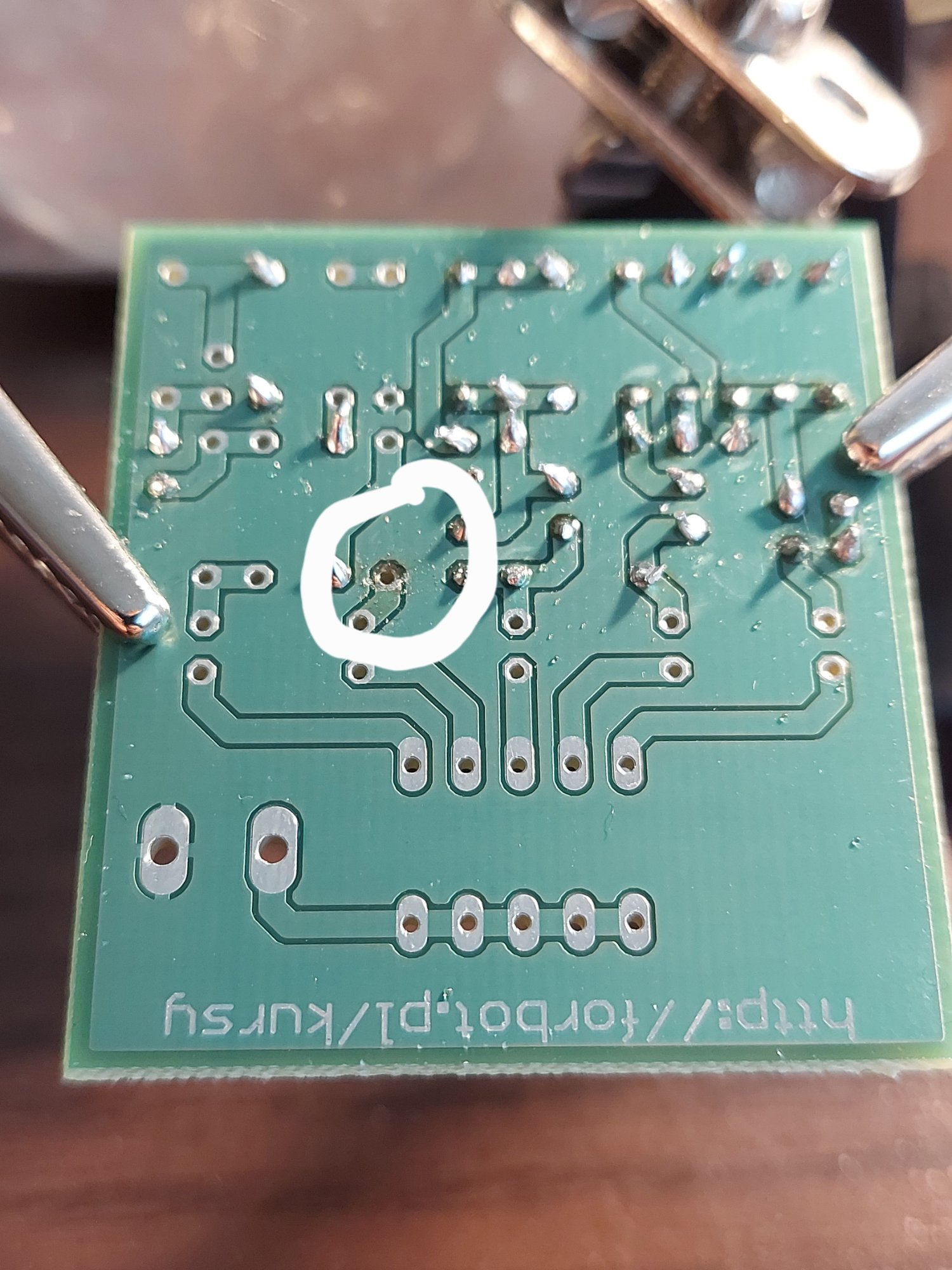

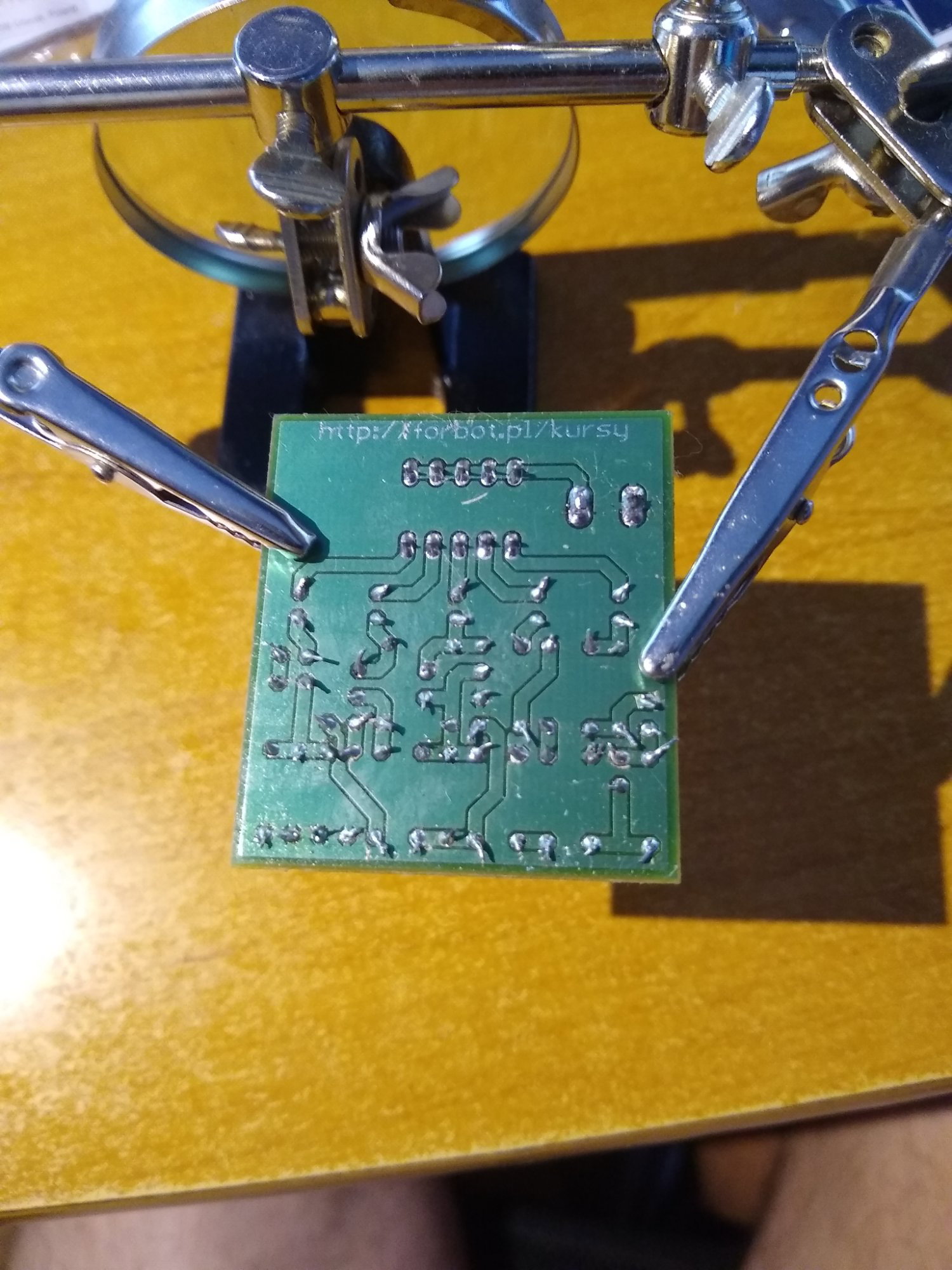

Zastanawia mnie jedynie czy nie dałem zbyt małej ilości cyny na piny od dip switcha i złącza zasilania. Jeśli jest ok, to czy odcinacie wystający pin czy zostawiacie go w spokoju? Luty od rezystorów skierowane we wszystkie strony świata, ze względu na to, że oczywiście odginałem je aby się trzymały po odwróceniu płytki. Starałem się też przejechać grotem "do góry" po nóżce przy każdym lucie, chyba było to opisane w poradniku. Stosujecie tę metodę do wszystkich elementów?

P_20201213_200029.thumb.jpg.345b37efaaff71499e81759a891a933c.jpgP_20201213_200057.thumb.jpg.8f7253119a62871132f186ac326620b2.jpgP_20201213_200230.thumb.jpg.95e2dc35b0348000bdfb772dad679f74.jpg

  • Lubię! 2
Link do komentarza
Share on other sites

@Mand2806 fajnie że wrzuciłeś swoich prac 🙂

13 godzin temu, Mand2806 napisał:

czy nie dałem zbyt małej ilości cyny na piny od dip switcha

Wygląda dobrze.

13 godzin temu, Mand2806 napisał:

odcinacie wystający pin czy zostawiacie go w spokoju?

 W praktycznych rozwiązaniach może zostać, jeżeli mieści się w obudowie. Ale jak sie nie mieści to najlepiej przytnij nóżki jeszcze przed lutowaniem - jest to łatwiejsze i mniejsza ryzyko uszkodzenia pól lutowniczych.

13 godzin temu, Mand2806 napisał:

po nóżce przy każdym lucie, chyba było to opisane w poradniku. Stosujecie tę metodę do wszystkich elementów?

Tu akurat nie wiem o czym piszesz, najlepiej zlutować pole raz a dobrze i zostawić w spokoju 😉 mniej grzania, mniej roboty, mniej ewentualnych przegrzań.

  • Lubię! 2
Link do komentarza
Share on other sites

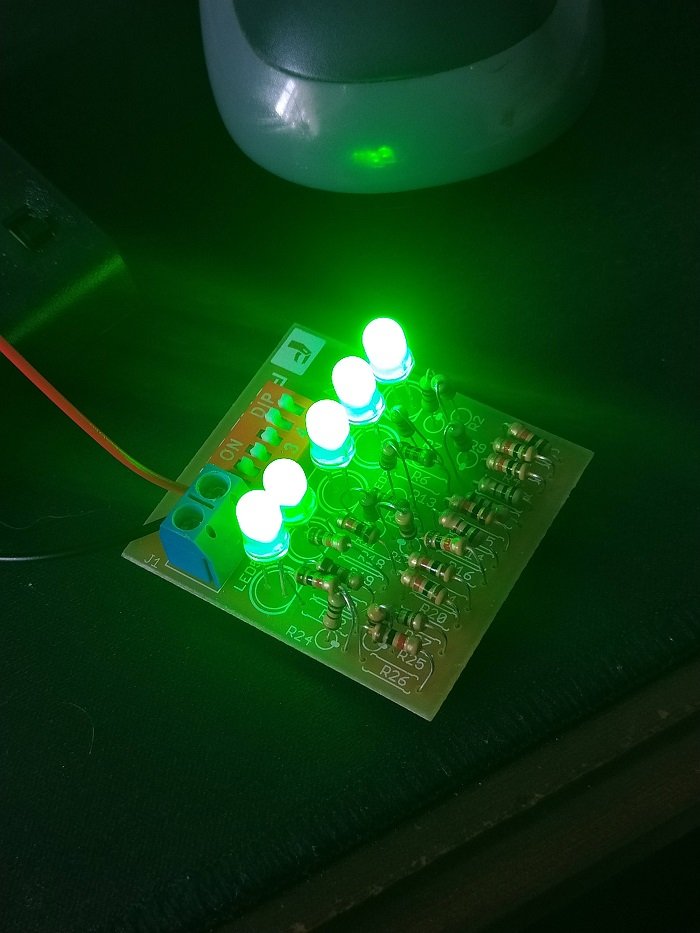

Diody i oporniki wmontowane, zalutowane i wszystko działa, ale nie to mnie gryzie.

Postanowiłam poćwiczyć ściąganie lutu przy wykorzystaniu plecionki i za chwilę mnie chyba całe miasto usłyszy.

Patrzę na wstawiony film, podziwiam i analizuję, biorę swoją płytkę 1/5 żeby przetestować... i ni czorta, znaczy wciąga plecionka, ale jakieś nędzne ilości i tylko przez chwilę. Cała płytka za chwilę zacznie się gotować, a reszta cyny, mimo że 'mokra' nie chce wsiąknąć.

Co źle robię?

Dzięki za pomoc.

Edytowano przez Fea
Link do komentarza
Share on other sites

@Fea testujesz to na zupełnie nowym kawałku plecionki? Na których dokładnie polach płytki 1/5 robisz te eksperymenty? Najlepiej zacząć od tych pojedynczych padów, które są na krańcach płytki, bo najłatwiej rozgrzać te miejsca. Jeśli cyny jest bardzo dużo to warto na początku wspomóc się odsysaczem do cyny, a dopiero później poprawiać plecionką 🙂

Link do komentarza
Share on other sites

Dołącz do dyskusji, napisz odpowiedź!

Jeśli masz już konto to zaloguj się teraz, aby opublikować wiadomość jako Ty. Możesz też napisać teraz i zarejestrować się później.
Uwaga: wgrywanie zdjęć i załączników dostępne jest po zalogowaniu!
