PicoBlaze z jaką maksymalną częstotliwością zegara działa na Elbercie?


Pomocna odpowiedź

Ok, więc wycofuję pytanie.

A jeszcze raz zmieniając temat - jakby ktoś chciał uruchomić quartus-a na Linuxie to mogę opisać, bo dzisiaj drugi raz to robiłem i znowu mi pół dnia zeszło żeby bez praw root-a biednego maximatora zaprogramować 🙂

Link to post
Share on other sites

Najpierw to powiedz która wersja - bo wersja wersji nierówna (tylko podaj też obok numeru czy Lite czy Standard czy inna). A po co? A po to, że co nowa wersja to możliwe ukryte kruczki, które nie będą miały przełożenia na starsze wersje, gdzie takowych np: nie ma (śmieszne, ale np: przy Vivado jak się ściągnęło najnowszą wersję to nagle wyszło, że wszystko jest wywrócone do góry nogami - a tylko chciałem zmienić wersję 😃). Poza tym tak to zrobisz nadzieję komuś, kto ma np: starszą wersję i będzie się motał, bo nie pomyśli, że działasz na najnowszej 😃

Link to post
Share on other sites

Wersja 17.0.0 Lite, ale problem jest inny - proces jtagd działą pięknie jeśli jest uruchamiany z prawami root-a. Ale domyślnie nie jest, więc trzeba się trochę namęczyć z konfiguracją. To dotyczy pewnie wszystkich wersji środowiska, bo odnosi się do programatora, a nie IDE jako takiego.

Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Hej,

zwiększyłem zegar dla PicoBlaze na Elbercie (ostatnio opisany projet z mruganiem LED)do 240 MHz i program zaczął się zachowywać niestabilnie. Nadal mruga diodą LED ale z mocno losowym okresem (raz dioda świeci kilka sekund bez przerwy następnie seria szybkich mrugnięć bez jekiegoś stałego okresu). Być może można by zrobić optymalizację rozmieszczenia zasobów w płytce FPGA, ale podejrzewam, że bez jakichś bardziej zaawansowanych optymalizacji częstotliwość zegara 240 MHz jest już za duża dla PicoBlaze dla Elberta.

Pozdrawiam

Link to post
Share on other sites

Zapnij generator z zewnątrz i zrób to samo (pętle PLL wnoszą dodatkowe opóźnienia na poziomie układu, podczas gdy w przypadku takiego generatora jest szansa na mniejsze, zwłaszcza jeśli opóźnienia modułów do wyprowadzeń I/O mają ich mniejsze wartości - wtedy też nieco większą częstotliwość uzyskasz teoretycznie - a nawet jeśli nie to będziesz miał zatem odpowiedź, że bloki pamięciowe nie wyrabiają się i już).

Link to post
Share on other sites

Cześć,

metodą prób i błędów ustaliłem, że maksymalna częstotliwość zegara dla Soft_CPU PicoBlaze na zestawie Elbert V2 to 180 MHz (bez żadnych dodatkowych zaawansowanych optymalizacji układu).

Czyli wydajność 90 MIPS to naprawdę nieźle porównując np. do 16 MIPS (zegar 16 MHz) dla także 8-mio bitowejATmegi328 z Arduino UNO. No tylko, że wewnętrzna pamięć RAM 2K i pamięć programu 32K słów dla Atmegi to duża różnica (no i jeszcze architektura "Harvard" w Przypadku ATmegi , czyli osobna pamięć programu i danych co także jest na plus dla ATmegi). Jestem bardzo ciekaw jak przedstawia się porównanie obydwu CPU dla programu rozwiązującego ten sam problem (taki sam algorytm).

Pozdrawiam

Mały Update: w dokumentacji do PicoBlaze (wersja na Spartan3) pisze, że PicoBlaze na Spartanie3 może działać z max. częstotliwością 88Mhz (44MIPS), co stoi w sprzeczności z dokonanymi eksperymentami 😉

Link to post
Share on other sites

Not bad ^^ Dałeś mi w każdym razie też temat do roboty w wolnym czasie na uczelni 😃 Ale to jak będzie czas poza projektami i studiami doktoranckimi ^^ A kto wie - może ktoś taką pracę dyplomową dostanie i pobada MicroBlaze'y i PicoBlaze'y i porówna to z NIOS II (jako doktor dałbym z chęcią taki temat ^^)

Link to post
Share on other sites
Not bad ^^ Dałeś mi w każdym razie też temat do roboty w wolnym czasie na uczelni 😃 Ale to jak będzie czas poza projektami i studiami doktoranckimi ^^ A kto wie - może ktoś taką pracę dyplomową dostanie i pobada MicroBlaze'y i PicoBlaze'y i porówna to z NIOS II (jako doktor dałbym z chęcią taki temat ^^)

No temat całkiem ciekawy, jeśli się go odpowiednio rozwinie 🙂 Teraz zająłem się pomysłem na "framebuffer" dla VGA - najpierw spróbuję temat pobadać na Spartanie6 (tam jest dużo więcej zasobów szczególnie dostępnej RAM), terazz dysponuję też płytką Mimas V2 Numato. Jakby coś z tego wyszło to razem z PicoBlaze jest baza aby spróbować portu jakiejś bardzo prostej gry (to był pomysł Elvisa z jego artykułu dot VGA, ale bardzo przypadł mi do gustu).

Drugi temat to przesyłanie instrukcji programu w assemblerze dla PicoBlaze przez UART (i wykonywanie tego programu na FPGA), jest fajny filmik na Youtube z takim pomysłem. Tylko, że niedługo skończy się wolne i będzie trzeba powrócić do nudnej codzienności pisania jakichś programów finansowych w C# 🙁

Pozdrawiam

Link to post
Share on other sites

Więcej RAM-u? Masz na myśli DDR? Bo pamięć blockRAM jest niewiele większa niż w Elbercie... Ciekaw jestem czy uda Ci się wykorzystać DDR do framebuffera. Dostęp jest chyba zbyt wolny, ale może się mylę.

[ Dodano: 29-12-2017, 17:59 ]

Ok, źle przeczytałem w nocie katalogowej - jednak jest większa.

Link to post
Share on other sites
Więcej RAM-u? Masz na myśli DDR? Bo pamięć blockRAM jest niewiele większa niż w Elbercie... Ciekaw jestem czy uda Ci się wykorzystać DDR do framebuffera. Dostęp jest chyba zbyt wolny, ale może się mylę.

[ Dodano: 29-12-2017, 17:59 ]

Ok, źle przeczytałem w nocie katalogowej - jednak jest większa.

Myślę o Block RAM w Spartanie3 z Elberta jest jej 73 Kb a w Spartanie6 z Mimasa jest 576 Kb.

Link to post
Share on other sites

Cześć,

jak było to opisane wiemy, że max. częstotliwość zegara dla PicoBlaze (ElbertV2) została ustalona na 180 MHz. Jednak do testów używaliśmy bardzo prostego programu w assemblerze PicoBlaze migającego diodą LED.

Przyszedł czas, aby przeprowadzić bardziej zaawansowane próby. Może się okazać, że testując PicoBlaze z programem, który używa operacji arytmetyczno-logicznych z CPU (w pętli) będą występowały przekłamania obliczeń przy niższej częstotliwości zegara.

Mój wybór algorytmu padł na funkcję kontroli błędów CRC-8 ponieważ ma ona stosunkowo prostą realizacje, którą da się "przeportować" z języka C na assembler PicBlaze.

Znalazłem fajną stronę WWW opisującą (na przykładach) jak liczyć algorytm CRC-8 dla danych wejściowych będących jednym bajtem. Strona ta zawiera także krótkie wprowadzenie teoretyczne do sposobów obliczania funkcji CRC ogólnie. Oto ta strona:

http://www.sunshine2k.de/articles/coding/crc/understanding_crc.html#ch1

W podpunkcie 4.2 tej strony podana jest prosta implementacja funkcji CRC-8 w języku C, oraz "ręczny" przykład obliczeń tej funkcji dla danej wejściowej (jeden bajt) o wartości 0xC2 heksdecymalnie. Oto kod w języku C;

public static byte Compute_CRC8_Simple_OneByte(byte byteVal)
{
   const byte generator = 0x1D;
   byte crc = byteVal; /* init crc directly with input byte instead of 0, avoid useless 8 bitshifts until input byte is in crc register */

   for (int i = 0; i < 8; i++)
   {
       if ((crc & 0x80) != 0)
       { /* most significant bit set, shift crc register and perform XOR operation, taking not-saved 9th set bit into account */
           crc = (byte)((crc << 1) ^ generator);
       }
       else
       { /* most significant bit not set, go to next bit */
           crc <<= 1;
       }
   }

   return crc;
}

A tutaj przykład "ręcznego liczenia tej funkcji dla danej wejściowej 0xC2:

Step-by-step visualization of simple CRC-8 algorithmus:
1100001000000000	crc = 0xC2
100011101	i = 0: 0xC2 = b11000010 -> MSB set:
---------
010011001 	i = 0: crc = (crc << 1) ^ generator = (0xC2 << 1) ^ 0x1D = 0x184 ^ 0x1D = 0x99.
100011101 	i = 1: 0x99 = b10011001 -> MSB set:
---------
0000101111 	i = 1: crc = (0x99 << 1) ^ 0x1D = 0x132 ^ 0x1D = 0x2F
  100011101 	i = 2: 0x2F = b00101111 -> MSB not set: crc = (0x2F << 1) = 0x5E
   100011101 	i = 3: 0x5E = b01011110 -> MSB not set: crc = (0x5E << 1) = 0xBC
    100011101 	i = 4: 0xBC = b10111100 -> MSB set:
    ---------
    001100101 	i = 4: crc = (0xBC << 1) ^ 0x1D = 0x178 ^ 0x1D = 0x65
     100011101 	i = 5: 0x65 = b01100101 -> MSB not set: crc = (0x65 << 1) = 0xCA
      100011101 	i = 6: 0xCA = b11001010 -> MSB set:
      ---------
      010001001 	i = 6: crc = (0xCA << 1) ^ 0x1D = 0x194 ^ 0x1D = 0x89
       100011101 	i = 7: 0x89 = b10001001 -> MSB set:
       ---------
       000001111 	i = 7: crc = (0x89 << 1) ^ 0x1D = 0x112 ^ 0x1D = 0x0F

Jak widać z kodu są w nim intensywnie używane przesunięcia bitowe oraz funkcja XOR.

Trzeba zauważyć, że w tej wersji algorytmu CRC-8 został użyty inny wielomian niż w standardowej wersji tego algortmu: 0x1D heksadecymalnie, dlatego jeśli skorzystamy z jakiejś wersji generatora on-line (CRC-8) to uzyskamy inne wyniki. Jako przykład wykorzystania funkcji CRC można podać CRC-7, który jest używany jako suma kontrolna służąca do sprawdzania poprawności danych zapisywanych na kartach pamięci SD.

Aby przetestować kod funkcji napisałem na jego podstawie krótki program dla "Arduino IDE" oczywiście można użyć innego kompilatora C/C++ (gcc z mingw32, C++ builder, Visual Studio itp.) Oto kod programu dla Arduino IDE:

/* CRC-8 algorithm implementation */

byte CalcCRC8 = 0x00;//Obliczona wartosc CRC-8

byte Compute_CRC8_Simple_OneByte(byte byteVal)
{
   const byte generator = 0x1D;//Uzyty wielomian (custom)
   byte crc = byteVal; /* init crc directly with input byte instead of 0, avoid useless 8 bitshifts until input byte is in crc register */

   for (int i = 0; i < 8; i++)
   {
       if ((crc & 0x80) != 0)
       { /* most significant bit set, shift crc register and perform XOR operation, taking not-saved 9th set bit into account */
           crc = (byte)((crc << 1) ^ generator);
       }
       else
       { /* most significant bit not set, go to next bit */
           crc <<= 1;
       }
   }
   return crc;
}

// the setup routine runs once when you press reset:
void setup() {
 // initialize serial communication at 9600 bits per second:
 Serial.begin(9600);
}

// the loop routine runs over and over again forever:
void loop() {
 CalcCRC8 = Compute_CRC8_Simple_OneByte(0xC2);
 Serial.println(CalcCRC8, HEX);
 delay(3000);        // delay 3s
}

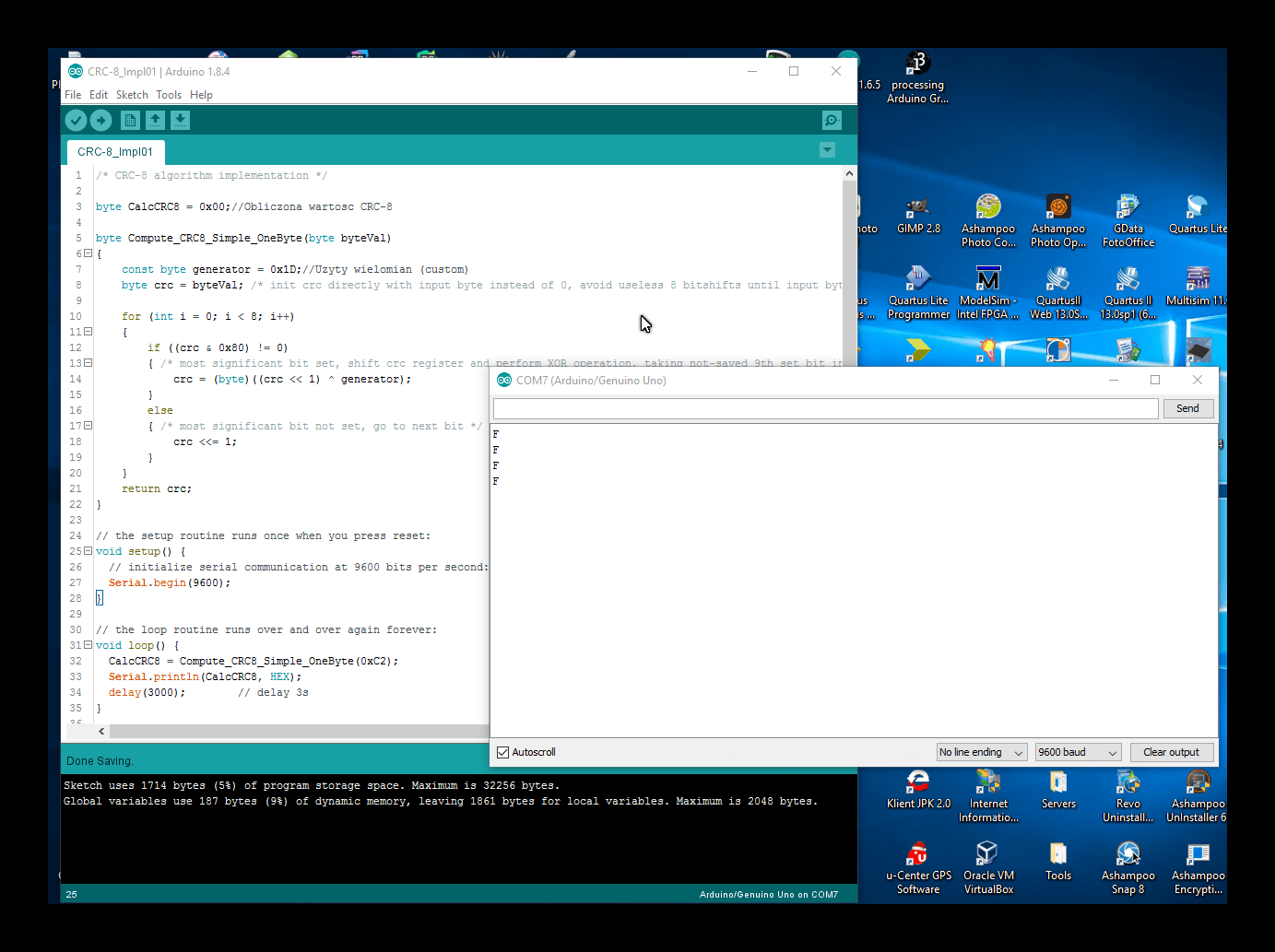

A oto wynik działania tego programu:

Jak widać obliczona wartość F (0x0F) zgadza się z podanymi wyżej obliczeniami. Nie jest dla nas istotne jakiego wielomianu używa podana implementacja CRC-8 - ważne jest, że wiemy jaka powinna być obliczona suma CRC-8 dla danej danej wejściowej.

Teraz trzeba przenieść ten algorytm z języka C na assembler dla PicoBlaze i wgrać do naszego CPU na FPGA i zobaczyć, przy jakiej częstotliwości zegara zaczną występować przekłamania w liczeniu.

To zajmie mi trochę czasu, dlatego ciąg dalszy tego postu za jakiś czas 😉

W międzyczasie znalazłem kompilator języka C dla PicoBlaze. Oto link:

http://www.fit.vutbr.cz/~meduna/work/doku.php?id=projects:vlam:pbcc:pbcc

Pobieramy pakiet:

Binary package: pbccv2-bin-win32-cygwin-2011-09-01.zip (5.1 MB)

i rozpakowujemy. Otwieramy okno "command" w Windowsie i przechodzimy do katalogu gdzie rozpakowaliśmy pakiet (podkatalog: tests\pblaze):

C:\_PicBlazeCompiler\pbccv2-bin-win32-cygwin\tests\pblaze

i w oknie wywołujemy komendę build (z parametrem którym jest nazwa pliku z programem C):

C:\_PicBlazeCompiler\pbccv2-bin-win32-cygwin\tests\pblaze>build funlit.c

w tym samym katalogu powsatnie plik o nazwie programu C z rozszerzeniem psm - jest to program w assemblerze PicoBlaze.

w programie C - algorytm CRC-8 musiałem trochę zmodyfikować kod (nie ma typu danych byte trzeba go zamienić na unsigned char i trochę zmodyfikować kod pętli for).

Oto zmodyfikowany kod programu do kompilacji:

/* CRC-8 algorithm implementation */

unsigned char CalcCRC8 = 0x00;//Obliczona wartosc CRC-8

unsigned char Compute_CRC8_Simple_OneByte(unsigned char byteVal)
{
   const unsigned char generator = 0x1D;//Uzyty wielomian (custom)
   unsigned char crc = byteVal; /* init crc directly with input byte instead of 0, avoid useless 8 bitshifts until input byte is in crc register */
   int i = 0;
   for (i; i < 8; i++)
   {
       if ((crc & 0x80) != 0)
       { /* most significant bit set, shift crc register and perform XOR operation, taking not-saved 9th set bit into account */
           crc = (unsigned char)((crc << 1) ^ generator);
       }
       else
       { /* most significant bit not set, go to next bit */
           crc <<= 1;
       }
   }
   return crc;
}

void main()
{
  CalcCRC8 = Compute_CRC8_Simple_OneByte(0xC2);
}

Po kompilacji ten program w assemblerze PicoBlaze wygląda tak:

;--------------------------------------------------------
; File Created by SDCC : free open source ANSI-C Compiler
; Version 3.0.1 #6227 (Oct 24 2011) (CYGWIN)
; This file was generated Mon Jan  1 19:24:51 2018
;--------------------------------------------------------
;--------------------------------------------------------
; global & static initialisations
;--------------------------------------------------------
CONSTANT	_CalcCRC8, 00

;	TstFunc1.c:3: unsigned char CalcCRC8 = 0x00;//Obliczona wartosc CRC-8
LOAD	s0, 00
STORE	s0, _CalcCRC8
LOAD	sF, 3f
JUMP	__sdcc_program_startup
;--------------------------------------------------------
; Home
;--------------------------------------------------------
__sdcc_program_startup:
CALL	_main
;	return from main will lock up
__sdcc_loop:
JUMP	__sdcc_loop
;--------------------------------------------------------
; code
;--------------------------------------------------------
;	TstFunc1.c:5: unsigned char Compute_CRC8_Simple_OneByte(unsigned char byteVal)
_Compute_CRC8_Simple_OneByte:
LOAD	s0, sB
;	TstFunc1.c:8: unsigned char crc = byteVal; /* init crc directly with input byte instead of 0, avoid useless 8 bitshifts until input byte is in crc register */
;	TstFunc1.c:10: for (i; i < 8; i++)
LOAD	s1, 00
LOAD	s2, 00
_L00104:
TEST	s2, 80
JUMP	C, _LC00116
COMPARE	s2, 00
JUMP	C, _LC00116
COMPARE	s1, 08
JUMP	C, _LC00116
JUMP	_L00113
_LC00116:
;	TstFunc1.c:12: if ((crc & 0x80) != 0)
LOAD	s3, s0
AND	s3, 80
COMPARE	s3, 00
JUMP	NZ, _LC00117
JUMP	_L00102
_LC00117:
;	TstFunc1.c:14: crc = (unsigned char)((crc << 1) ^ generator);
LOAD	s3, s0
SL0	s3
LOAD	s4, s3
XOR	s4, 1d
LOAD	s0, s4
JUMP	_L00106
_L00102:
;	TstFunc1.c:18: crc <<= 1;
LOAD	s3, s0
SL0	s3
LOAD	s0, s3
_L00106:
;	TstFunc1.c:10: for (i; i < 8; i++)
ADD	s1, 01
ADDCY	s2, 00
JUMP	_L00104
_L00113:
;	TstFunc1.c:21: return crc;
LOAD	sB, s0
RETURN
;	TstFunc1.c:24: void main()
_main:
;	TstFunc1.c:26: CalcCRC8 = Compute_CRC8_Simple_OneByte(0xC2);
LOAD	sB, c2
CALL	_Compute_CRC8_Simple_OneByte
LOAD	s0, sB
STORE	s0, _CalcCRC8
RETURN
;--------------------------------------------------------
; interrupt vector
;--------------------------------------------------------

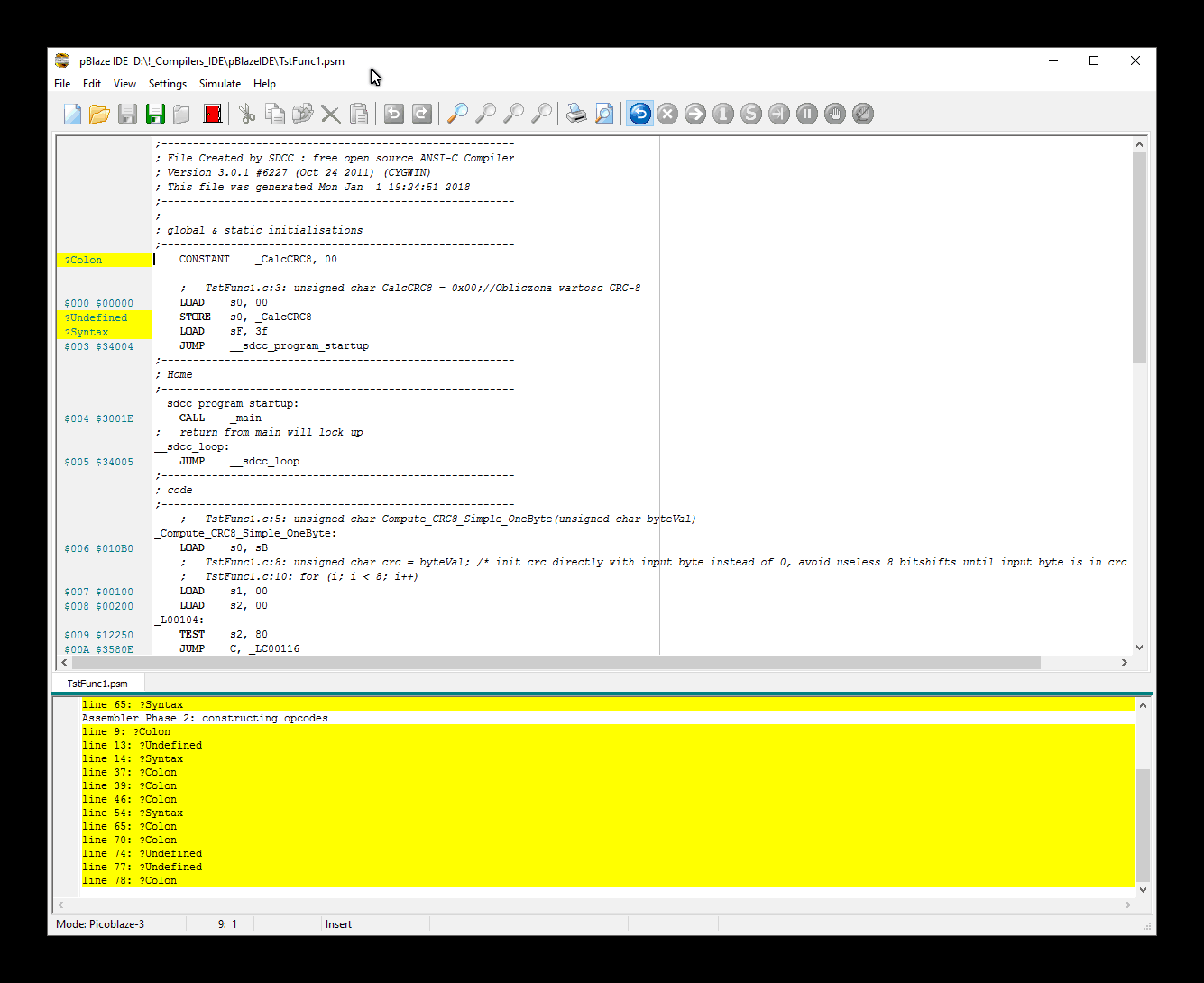

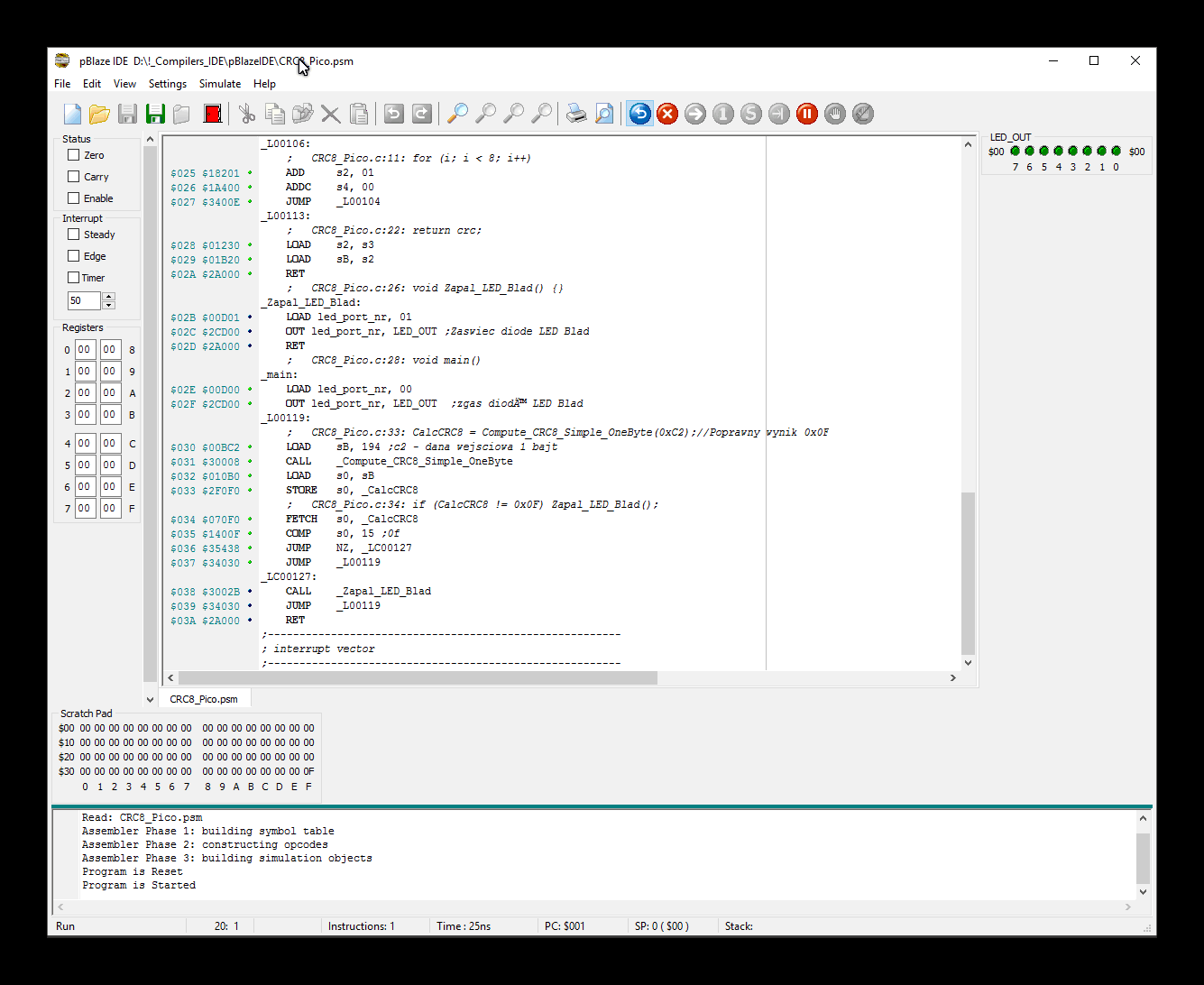

Niestety po załadowaniu do symulatora "pBlazeIDE" mam sygnalizowanych sporo błędów - patrz obrazek:

Nawet tak prosty kod C jak ten:

char sum(char nnn1, char n2, char n3)
{
return nnn1 + n2 + n3;
}

void main()
{
char c = 29;
char d = 57;
char e = 113;
sum (c, d, e);
}

Po kompilacji do ASM:

;--------------------------------------------------------
; File Created by SDCC : free open source ANSI-C Compiler
; Version 3.0.1 #6227 (Oct 24 2011) (CYGWIN)
; This file was generated Mon Jan  1 18:52:51 2018
;--------------------------------------------------------
;--------------------------------------------------------
; global & static initialisations
;--------------------------------------------------------

LOAD	sF, 3f
JUMP	__sdcc_program_startup
;--------------------------------------------------------
; Home
;--------------------------------------------------------
__sdcc_program_startup:
CALL	_main
;	return from main will lock up
__sdcc_loop:
JUMP	__sdcc_loop
;--------------------------------------------------------
; code
;--------------------------------------------------------
;	funlit.c:1: char sum(char nnn1, char n2, char n3)
_sum:
LOAD	s0, sB
LOAD	s1, sC
LOAD	s2, sD
;	funlit.c:3: return nnn1 + n2 + n3;
ADD	s0, s1
ADD	s0, s2
LOAD	sB, s0
RETURN
;	funlit.c:7: void main()
_main:
;	funlit.c:12: sum (c, d, e);
LOAD	sB, 1d
LOAD	sC, 39
LOAD	sD, 71
CALL	_sum
RETURN
;--------------------------------------------------------
; interrupt vector
;--------------------------------------------------------

Powoduje kilka błędów po załadowaniu do "pBlazeIDE". Na dzisiaj już muszę kończyć, może ktoś z Was ma pomysł jak zmodyfikować program w assemblerze, aby można go przesymulować w "pBlazeIDE" i wykonać w PicoBlaze?

Będę wdzięczny za wszystkie uwagi 😅

------------------------------------------------------------------------------------------------------

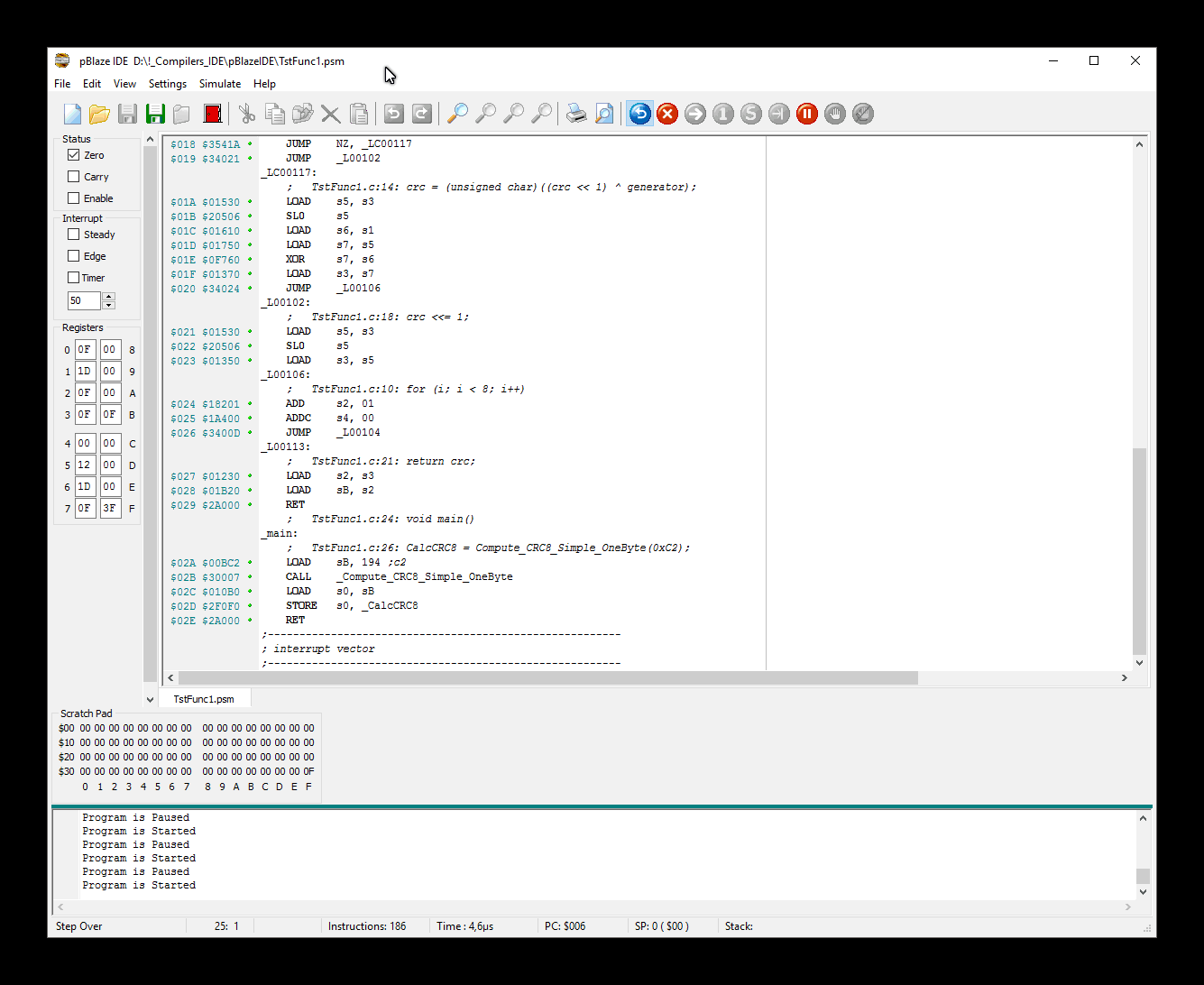

Update: dzięki analizie przyczyn błędów wygenerowanego programu obliczania CRC-8 w assemblerze dokonanej przez Jakuba, byłem w stanie poprawić ten program, tak, aby dało go się przesymulować w "pBlazeIDE". Oto ten poprawiony kod programu:

;--------------------------------------------------------
