5 minut temu, ethanak napisał:

Jasne, wiesz lepiej, podaj przykładowy kod.

Taki ekspert od AVR i nie wie o klasie HID dla AVR? Wstyd!

W załączniku masz CDC i HID zarówno dla AVR z sprzętowym USB jak i rozwiązanie programowe.

AVR-HID.ZIP

[Treker (Damian Szymański)]

1 minutę temu, InspektorGadzet napisał:

Taki ekspert od AVR i nie wie o klasie HID dla AVR? Wstyd!

Ostatni raz proszę o to, aby darować sobie takie zgryźliwości.

[Techkubas]

Jeśli ktoś ma arduino leonardo mógłby sprawdzić czy w tym programie piny PA i PB z ekspandera będą wyświetlały się w ustawieniach przycisków?

WheelConfig_0.21.rar





Edytowano Lipiec 23, 2019 przez kubaskubas4

[InspektorGadzet]

28 minut temu, kubaskubas4 napisał:

sprawdzić czy w tym programie piny PA i PB z ekspandera będą wyświetlały się w ustawieniach przycisków?

Z kodu wnioskuję, że nie. Autor programu takiej opcji nie przewidział.

Nic dziwnego, że program nie zobaczy ekspanderów, bo biorąc na logikę, ile typów ekspanderów jest? Pewnie ponad 20. Na ile różnych sposobów mogą być włączone? Są ekspandery I2C, SPI, można zrobić na rejestrach przesuwnych. Niektóre mikrokontrolery mają 6 I2C/SPI, do tego dochodzi programowy I2C/SPI. Pewnie liczba kombinacji jest tak duża jak liczba kombinacji cyfr w lotku. Arduino to nie komputer z systemem a ekspandery to nie urządzeniei USB, które,  i tak, zwłaszcza w Window$, wymaga instalacji sterowników. Literka "U" w USB jest przesadą (w Window$, bo w Linux instalowanie sterowników do USB jest rzadkością).

Musisz dopisać kawałek programu, który obsłuży ekspander. To się nazywa wkład własny w rozwój Arduino.

Edytowano Lipiec 23, 2019 przez InspektorGadzet

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Techkubas]

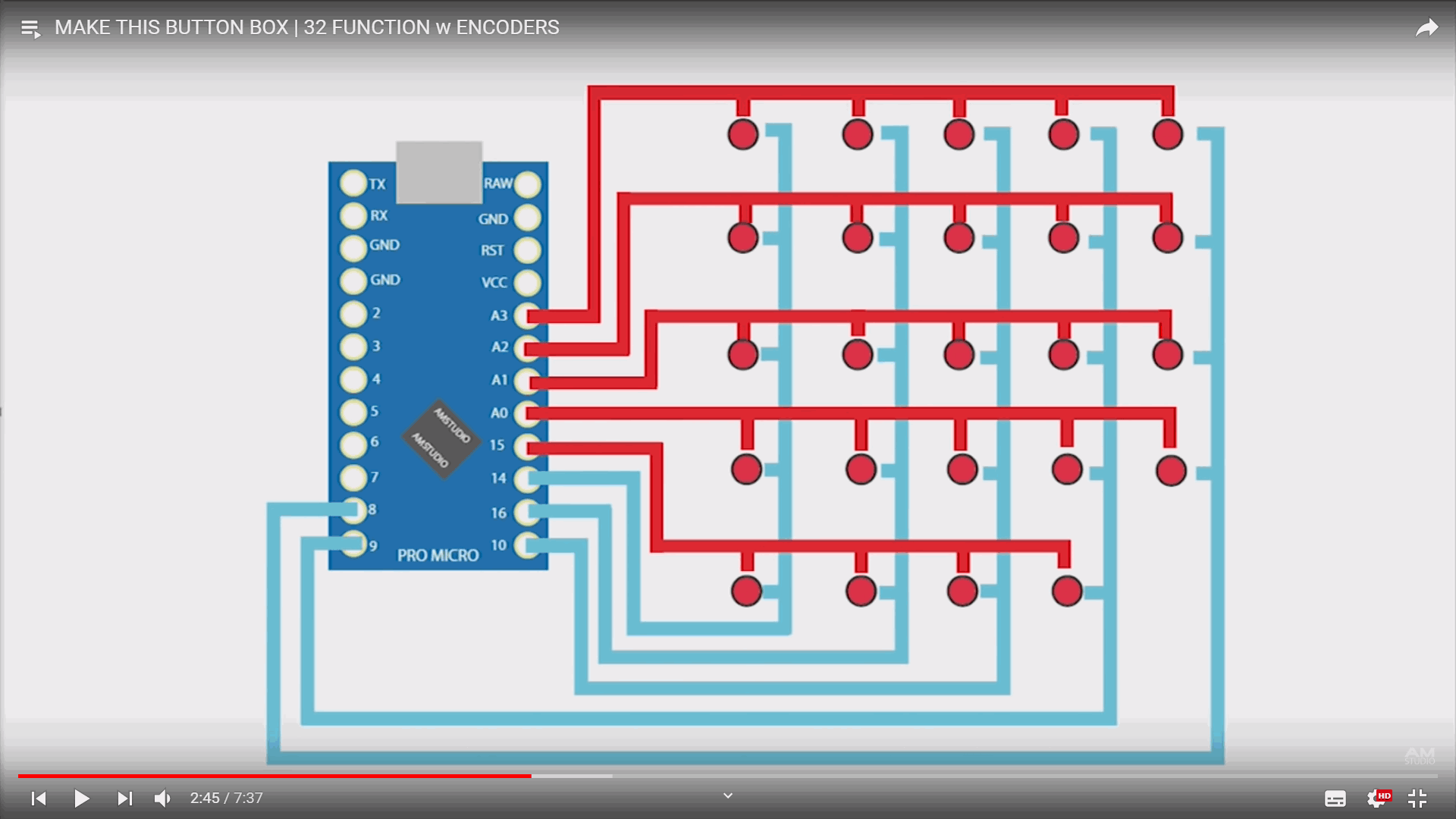

Na screenie który załączyłem w odpowiedzi na poprzedniej stronie widać ze  można ustawić port D (cyfrowy o ile dobrze myśle) i A (analogowy) lecz widać też np. A4 (7), więc czy numerek w nawiasie oznacza port cyfrowy? Chodzi mi o połączenie krzyżowe tak jak na zdj które zamieszczę poniżej

Dzięki niemu jeśli chcę podłączyć 20 przycisków +8 biegów i wsteczny + ręczny to potrzebuje razem 30 wejsć a tak można by zrobić 6x5 czyli wystarczy tylko 11

[InspektorGadzet]

34 minuty temu, kubaskubas4 napisał:

Dzięki niemu jeśli chcę podłączyć 20 przycisków +8 biegów i wsteczny + ręczny to potrzebuje razem 30 wejsć a tak można by zrobić 6x5 czyli wystarczy tylko 11

Poczytaj o klawiaturach matrycowych bo widać, że nie wiesz, iż w takiej klawiaturze, naciśnięcie jednego przycisku blokuje cały wiersz/kolumnę. Włączysz np bieg i  nie działa przykładowo hamulec. Klawiatury matrycowe, w podstawowym wykonaniu, nadają się do rozwiązań, gdzie w jednej chwili naciśnięty jest jeden przycisk (np klawiatura komputera). Można wykryć naciśnięcie kilku przycisków ale trzeba je odpowiednio rozmieścić w matrycy (np SHIFT, ALT, CTRL w klawiaturze komputera). Aby była pełna dowolność załączania kilku przycisków/przełączników trzeba dodać diody do każdego (większości) przycisków/przełączników ale soft musi to uwzględniać. Podobny temat był niedawno na forum, poszukaj. Było tam też o wykorzystaniu ADC.

Jak łatwo wywnioskować, najlepszym rozwiązaniem jest mikrokontroler z wymaganą liczbą GPIO. Opcja z enkoderem jest droższa, bardziej zawodna. Jak byś nie kombinował, ekspander, matryca, ADC, trzeba zmodyfikować soft, bo on "magicznie" nie dowie się o ekspanderach, innym mikrokontrolerze, itp. Jak dobrze znasz się na programowaniu? Z poziomu pytań wnioskuję, że bardzo słabo bo nie pytasz np jak zmienić deskryptor USB lecz o podstawy zawarte w podstawowych kursach. Zacznij więc od kursu Arduino.

Edytowano Lipiec 23, 2019 przez InspektorGadzet

[Techkubas]

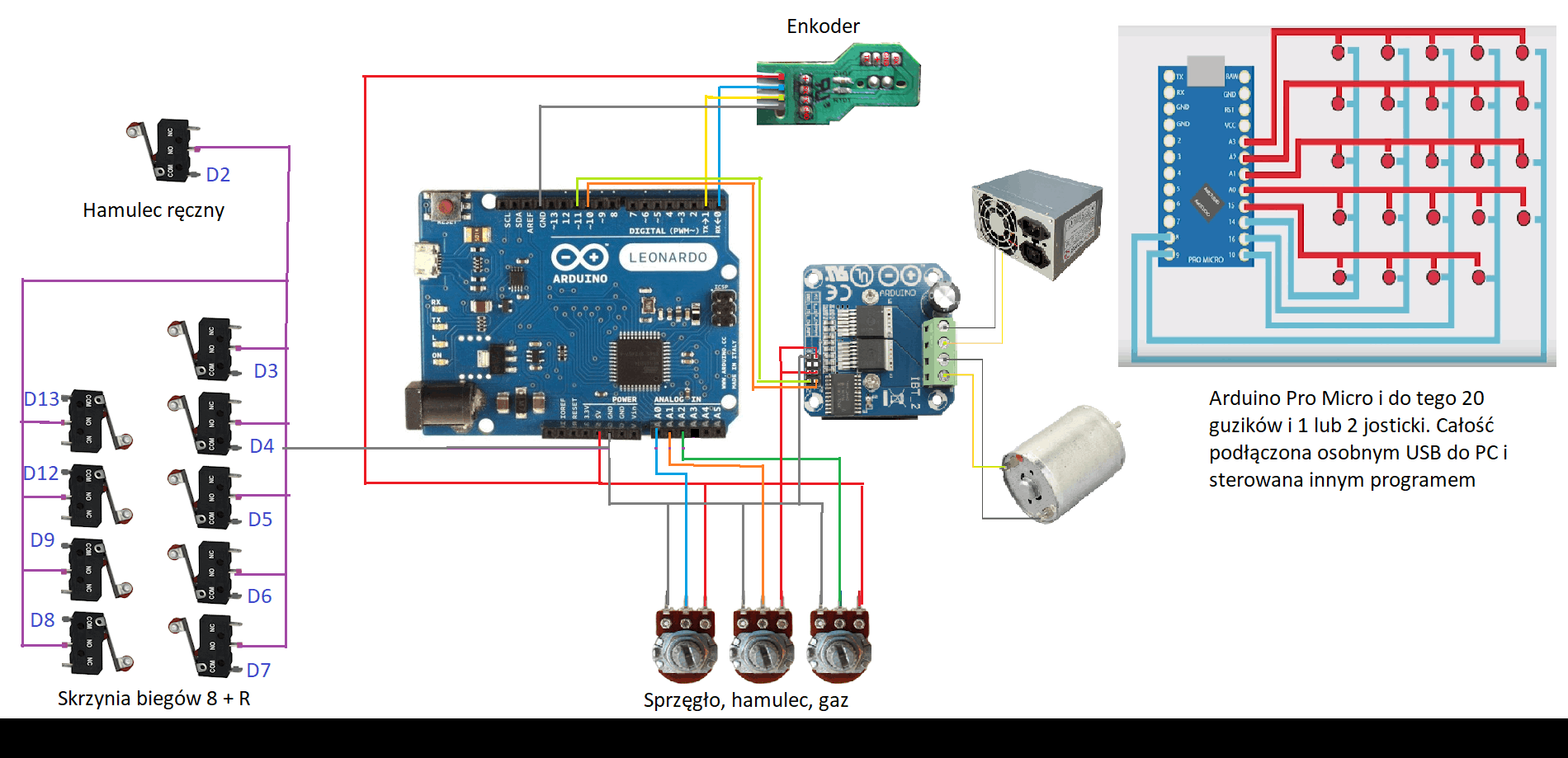

Z racji tego że części i tak zamawiam z aliexpress to gdyby tak robić 2 osobne zestawy tak jak na schemacie:
