Tablica Manipulacyjna na Arduino

[Miglandz]

Projekt powstał z racji mojego wrodzonego skąpstwa 😉 Żona napaliła się na takie cudo, a ceny gotowych tablic manipulacyjnych zwaliły mnie z nóg, więc konieczne było zrobienie czegoś własnoręcznie.

Oprócz całej masy różnych przełączników i przycisków, w projekcie znalazły się również:

• wyświetlacz matrycowy led 8x8 max7219
• dioda ws2812b sterowania potencjometrem
• Klawiatura numeryczna membranowa samoprzylepna z 16 klawiszami
• Mały wzmacniacz audio
• powerbank z 4 ogniwami 18650 do zasilenia całości, co pozwala na bardzo długie cieszenie się zabawą.

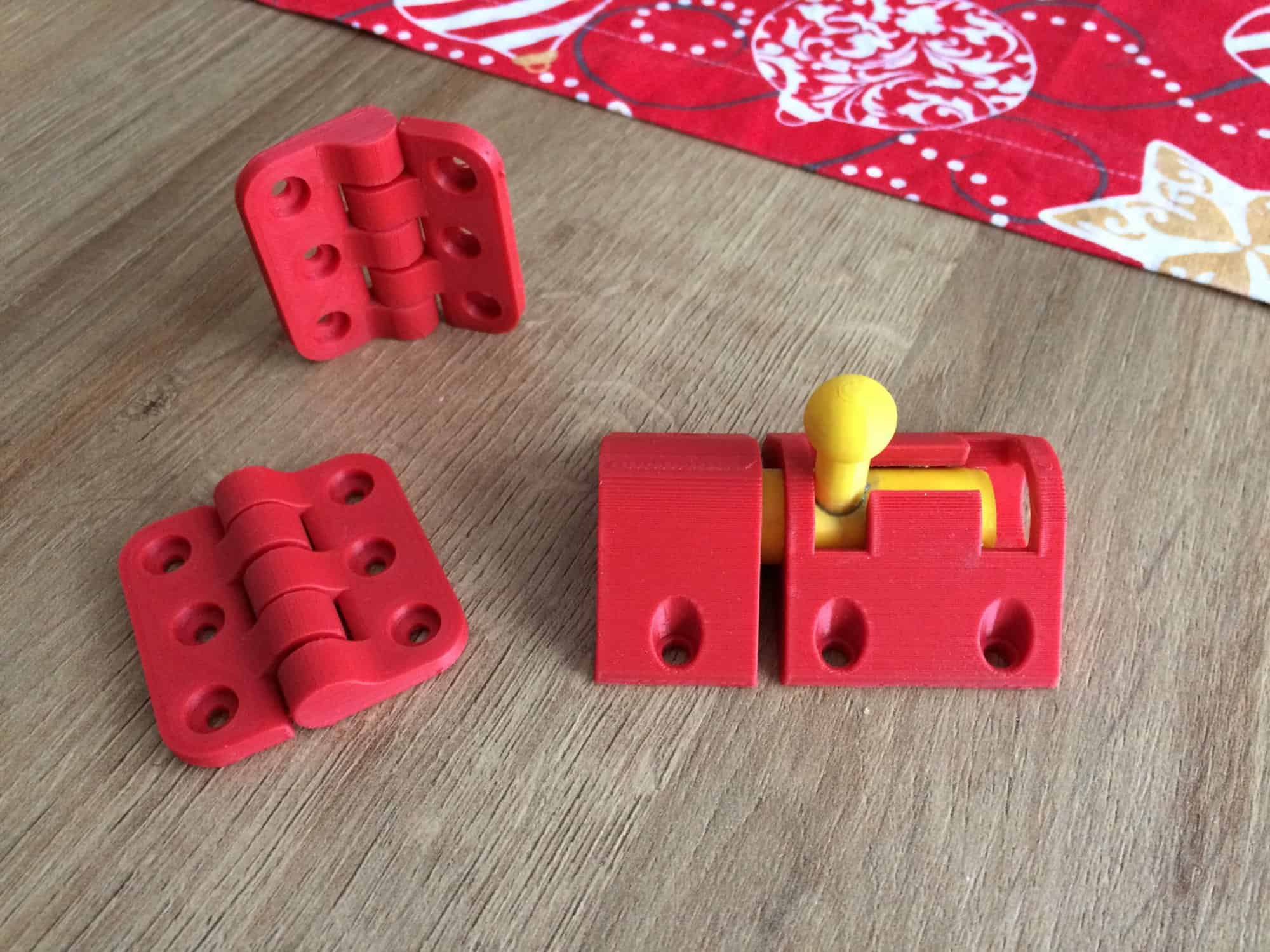

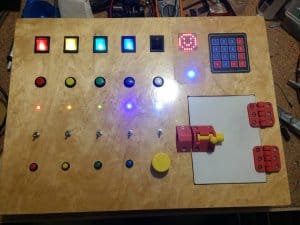

Aby urozmaicić tablicę postanowiłem wyposażyć ją również w zamykany schowek. Projekt zamka oraz zawiasów pochodzi z thingverse, ciekawostką jest to że zawiasy są drukowane jako jeden element, nie ma konieczności ich składania, drukujemy i można montować.

• Zamek : https://www.thingiverse.com/thing:1273591
• Zawias: https://www.thingiverse.com/thing:2187167

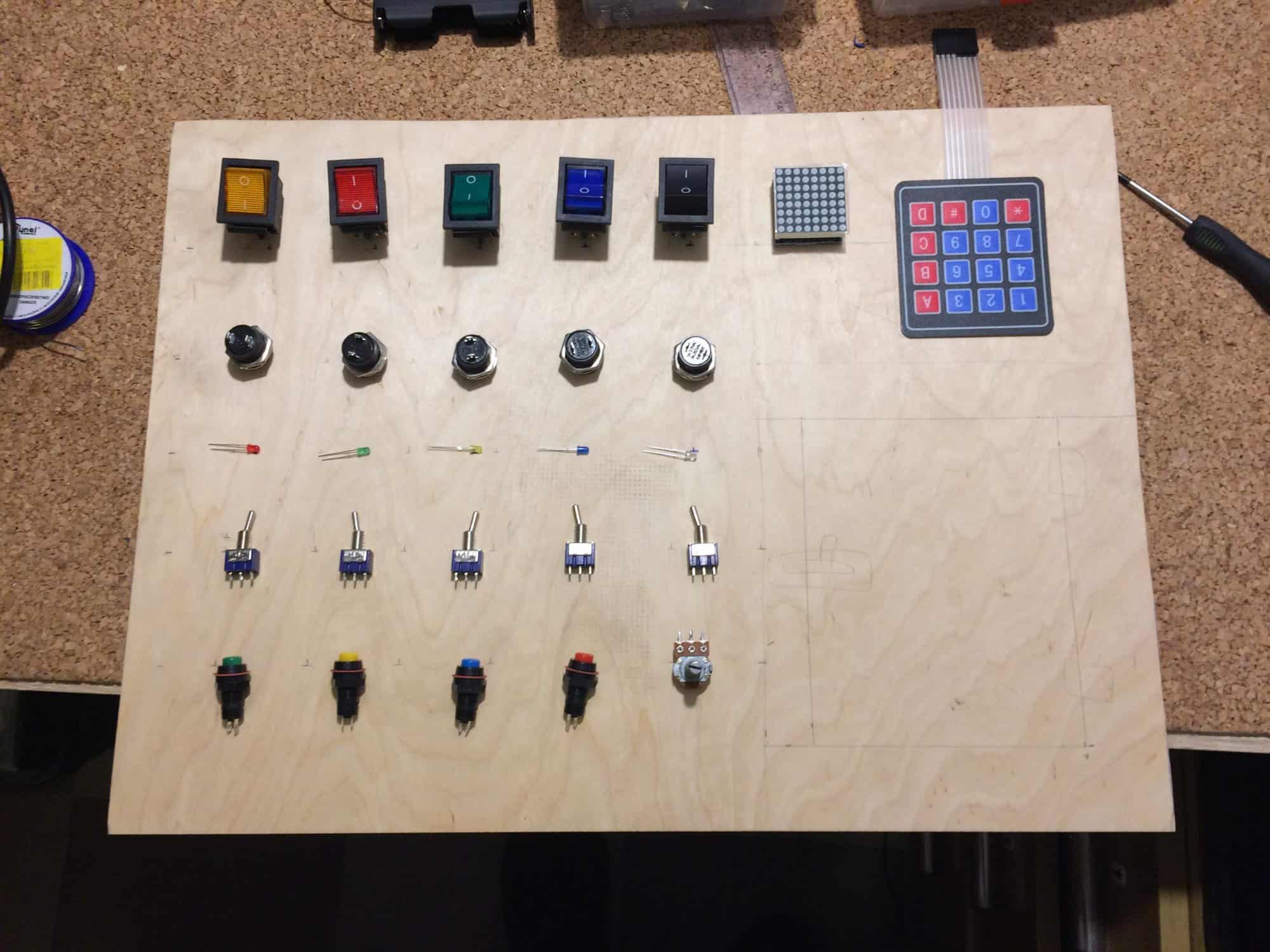

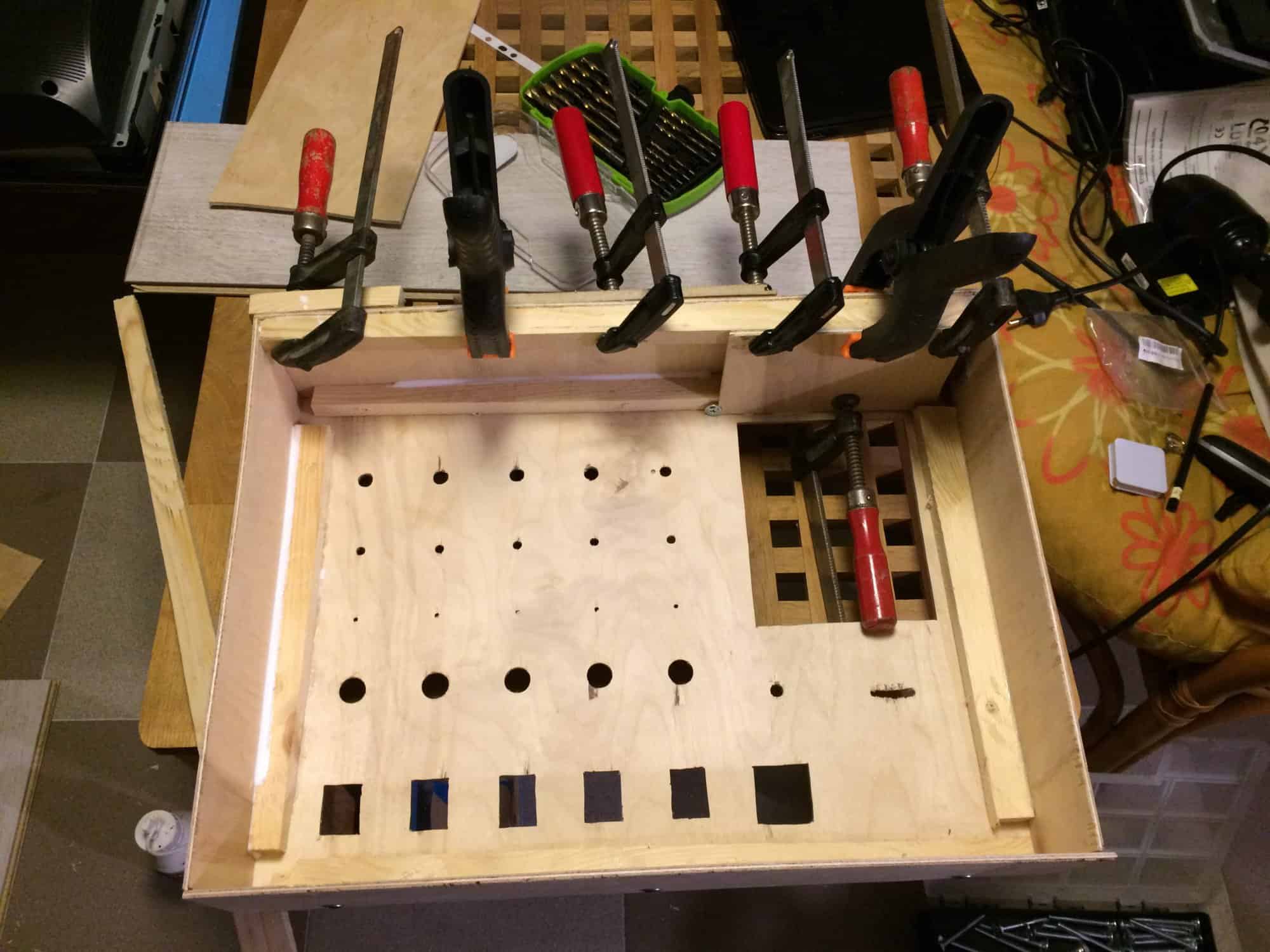

Obudowa została wykonana z sklejki, po wstępnym rozmieszczeniu przycisków i wycięciu dziur, nadszedł czas na sklejenie oraz skręcanie w całość. Na koniec pomalowana lakierem bezbarwnym.

Teraz można było przystąpić do tej przyjemniejszej części projektu, czyli do programowania. Jako serce układu zostało wybrane Arduino Nano.Tablica ma możliwość odegrania 5 różnych melodii : dwie melodie Mario Bros, Crazy Frog, oraz motywy z filmów Piraci z Karaibów i James Bond.  Pliki dźwiękowe odpowiednio skonwertowane oraz przykład programu można znaleźć tutaj: https://circuitdigest.com/microcontroller-projects/playing-melodies-on-piezo-buzzer-using-arduino-tone-function. Oczywiście nie odbyło się bez przeróbek oryginalnego kodu. Ze względu na małą ilość pamięci RAM, konieczne było przypomnienie sobie jak działa dyrektywa PROGMEM oraz odpowiednie przerobienie programu. W skrócie zmienna z melodią nie jest wczytywana do pamięci ram tylko baj to bajcie czytana prosto z flasha. Szerszy opis z przykładami użycia znajdziecie tutaj: https://www.arduino.cc/en/pmwiki.php?n=Reference/PROGMEM

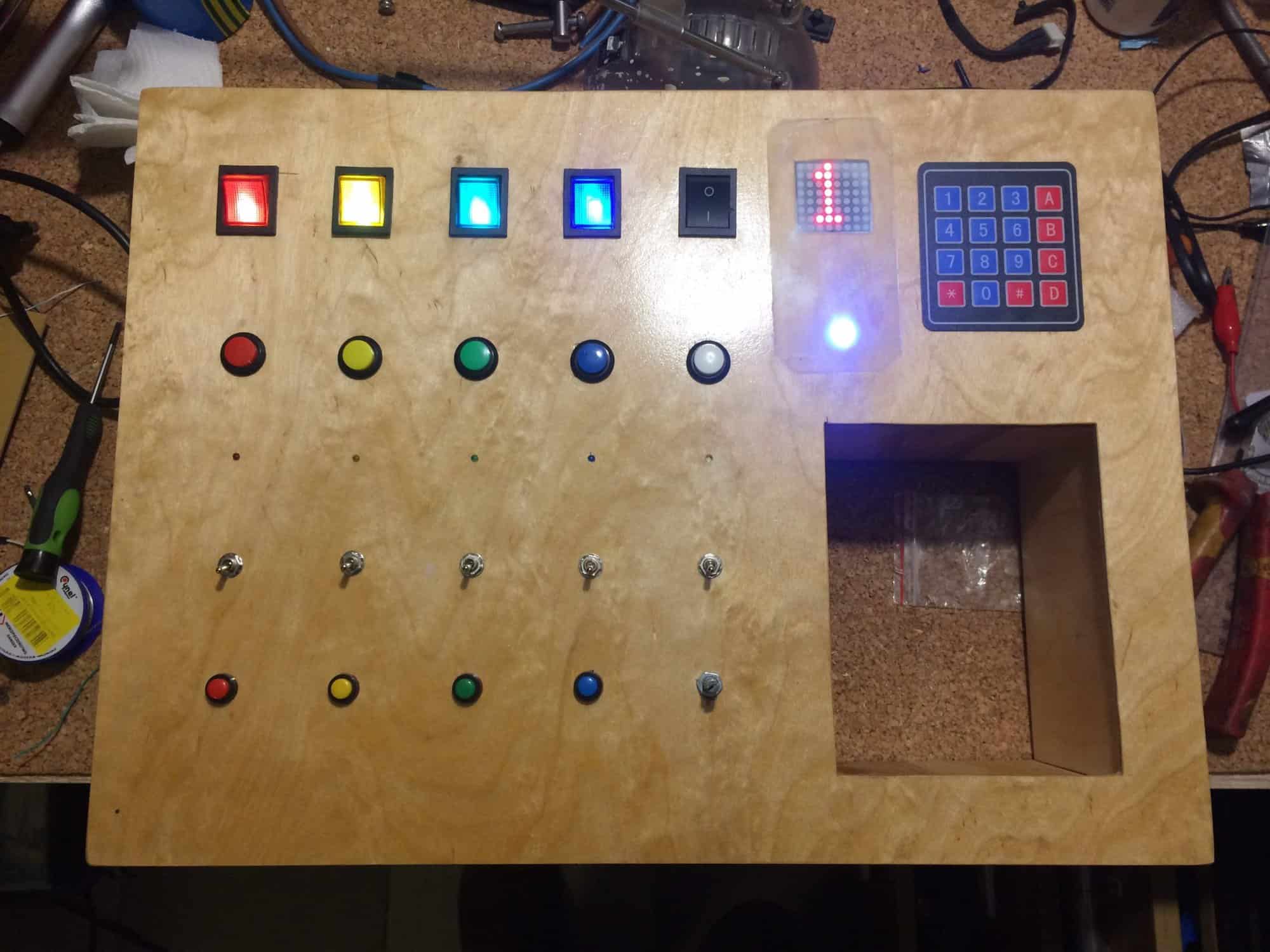

Sterowanie Diodą WS2812 odbywa się na 2 sposoby, albo płynnie podczas kręcenia potencjometrem lub w trybie pozytywki, losowo zmieniany jest kolor. Na matrycy ledowej, wyświetlane są liczby  z klawiatury numerycznej, a w trybie pozytywki wyświetlane są minki. Zdjęcia wnętrza pominę bo ze względu na montaż na “pająka” nie ma się czym chwalić.

Poniżej przedstawiam jak działa całość.

Kod programu: tablica1.zip

[Treker (Damian Szymański)]

Właśnie zaakceptowałem Twój opis, możesz go teraz zgłosić do akcji rabatowej umieszczając link w temacie zbiorczym. Dziękuję za przedstawienie ciekawego projektu, zachęcam do prezentowania kolejnych DIY oraz aktywności na naszym forum 🙂

[Gieneq]

Naprawę fajny projekt! Na filmikach widzę, że pomimo że autor chciał zainteresować czytelników klawiaturą to w praktyce duże, kolorowe przyciski są ciekawsze 😅

Przy okazji można sprawdzić jak z wytrzymałością przełączników dźwigienkowych, czy oprą się dziecięcej ciekawości 😀

[Miglandz]

Dzięki, przełączniki dźwigienkowe żyją, tablica użytkowana jest już ponad rok. Jedyną usterką jest mrugająca jedna dioda w tym dużym niebieskim przycisku.  Oryginalnie te przełączniki były na 220v i w środku była neonówka, musiałem je przerobić na 5V i chyba źle dobrałem oporniki lub ta dioda była felerna, bo reszta świeci.
