Rodzaj papieru do trawienia PCB

[Hubert2310]

Mam pytanie: Czy na papierze kredowym błyszczącym da się wytrawić płytkę PCB?

[Gieneq]

Tak, taki paper się nada. Gdy trawiłem płytki metodą domowo-żelazkową to cienki papier kredowy był idealny. Do tego możliwie gruby wydruk na drukarce laserowej. Tu musisz trochę poeksperymentować aby nabrać wprawy. 🙂

[Treker (Damian Szymański)]

@Hubert2310 jeśli chcesz samodzielnie wykonywać PCB to zerknij też na poniższy artykuł, w którym @Nawyk dokładnie pokazał jak trawi się płytkę w domu - może się przydać: https://forbot.pl/forum/topic/5636-kurs-przepis-na-robota-minisumo-dla-kazdego-czesc-1/

[Hubert2310]

@Treker Czytałem, teraz wyzwaniem jest w ogóle dostać papier kredowy 😛 Dziś będę trawił ponownie, pierwsze dwie leżały za długo w roztworze.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Treker (Damian Szymański)]

@Hubert2310 kiedyś słyszałem, że niektórzy robią PCB bazując na papierze z gazet (szczególnie magazyny dla kobiet wydawane są na takim grubszym, lepszym papierze), ale nie wiem czy ta metoda się sprawdza 😉 Zawsze możesz też zamówić profesjonalne PCB i nie robić tego samodzielnie.

[Hubert2310]

@Treker Oglądałem filmik bazujący na tej metodzie, wydawała mi się trudniejsza. Ale metodą prób i błędów kiedyś powinno się udać. A podczas zamawiania nie nauczę się aż tyle.





Edytowano Kwiecień 25, 2020 przez Hubert2310

[ethanak]

Swego czasu próbowałem gazetek reklamowych (chyba z aldika ale nie jestem pewien) - o ile drukarka nie zżarła zbyt cienkiego dla niej papieru wychodziło idealnie.

Tyle, że to była HP5P znana z tego, że jak drukuje na pudełku od butów to najwyżej zszywki pospłaszcza, a wydruk wyjdzie 🙂

[Belferek]

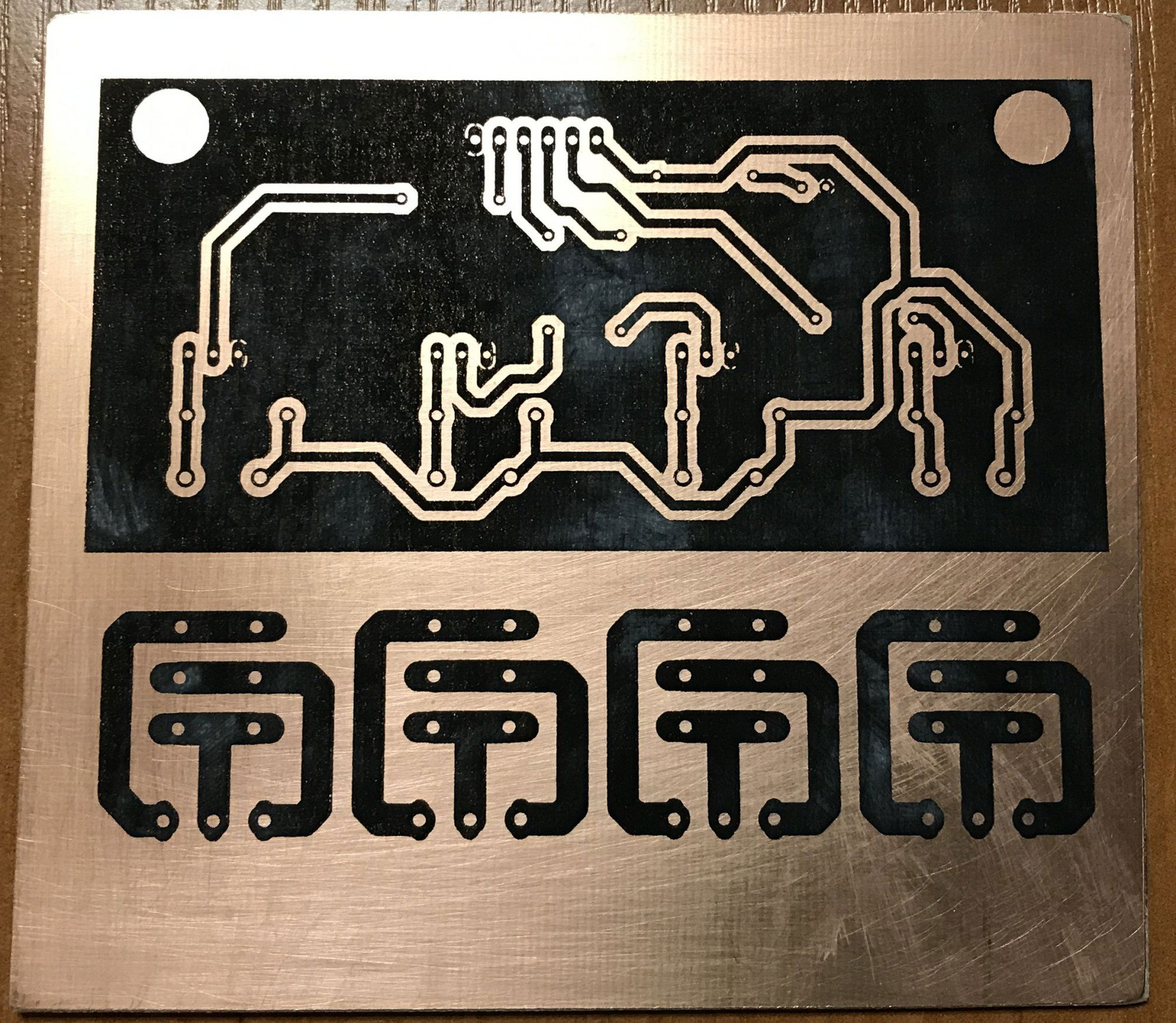

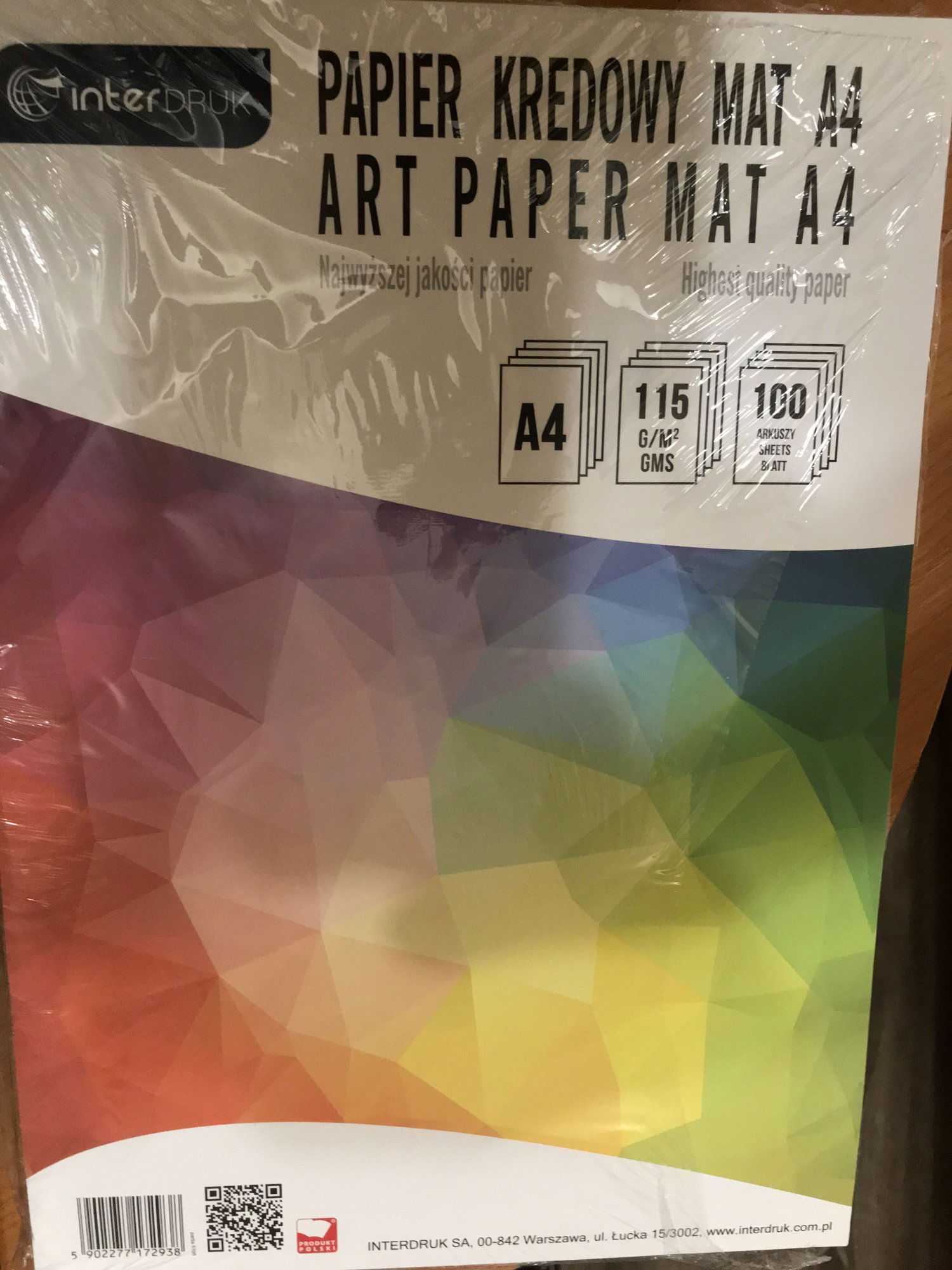

Ja zostałem 2 dni temu "zmuszony" do termotransferu" - więc wykonałem go pierwszy raz w życiu. Moim zdaniem wyszło idealnie, a papier kredowy (mat) kupiłem w znanym serwisie aukcyjnym. W czasie namaczania płytki papier sam odszedł od laminatu w 100%. Zobaczymy jak to będzie w czasie trawienia oczywiście nie papieru lecz laminatu :-). Drukowałem na Brother DCP-1622WE

Edytowano Kwiecień 25, 2020 przez Belferek

[Hubert2310]

@Belferek Mam ten sam papier, w obecnych czasach jeśli ktoś mieszka w Częstochowie to w sklepie ,,Finezja" da się go kupić. Jednakże z moich płytek zeszła cała miedziana warstwa. No i za pierwszym podejściem moje umiejętności górą - spodnie i koszulki w paru miejscach nie mają koloru 🙃 Próba druga prawdopodobnie dzisiaj.



[Philip]

Ja polecam metodę wytrawiania za pomocą markera. Jest ona szybka i skuteczna. Szczególnie dla początkujących. Nie trzeba się męczyć z papierem kredowym.

Pozdrawiam

[Hubert2310]

@Philip Obawiam się , że ścieżki wyszłyby za grube, a ja mam przygotowany szablon i przyciętą płytkę, ale w innych projektach na pewno się przyda.

[Belferek]

Po pierwszej próbie jestem przekonany, że termotransfer jest lepszy - nie potrzebujesz zdolności plastycznych :-). Zawsze musisz przygotować płytkę laminatu. Prasowanie żelazkiem to ok. 5 min + odmaczanie ok. 15 minut więc po 20 minutach możesz mieć przygotowany nawet skomplikowany druk do trawienia.



[Philip]

5 minut temu, Hubert2310 napisał:

Obawiam się , że ścieżki wyszłyby za grube, a ja mam przygotowany szablon i przyciętą płytkę, ale w innych projektach na pewno się przyda.

To prawda, ale jeśli masz odpowiedni marker, a na rynku jest ich sporo to możesz rysować ścieżki o odpowiedniej grubości. To nie jest dużym problemem. Trzeba też nabrać wprawy.

W tej metodzie również  możesz mieć przygotowaną wcześniej płytkę. Wydruk płytki przykładasz do laminatu i przebijasz markerem na drugą stronę. 😉
