Pochłaniacz oparów lutowniczych

[Mortis]

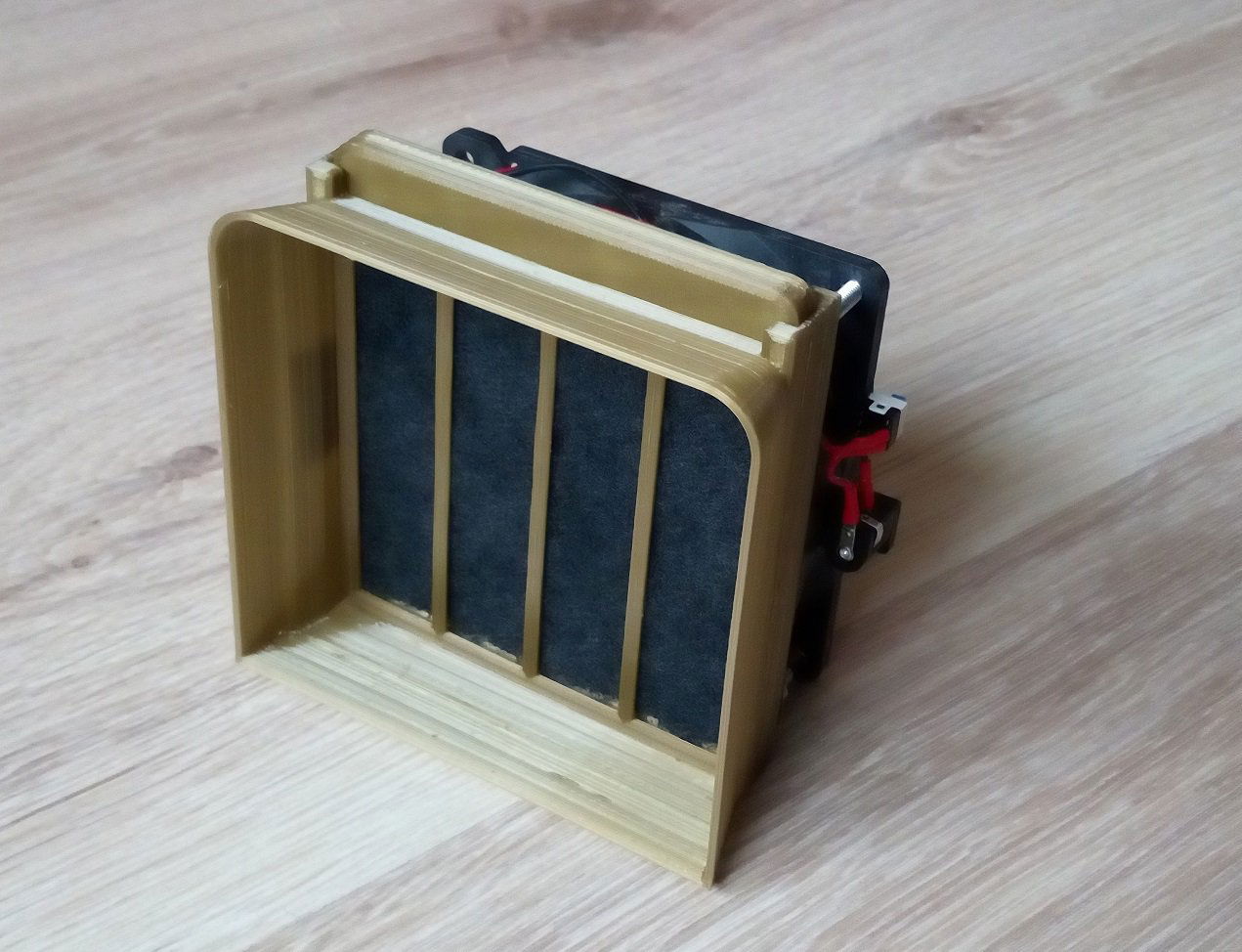

Zapach cyny o poranku? A co jeśli unosi się on przez cały dzień? Ostatnim czasem zdarza mi się coraz więcej lutować w domowym zaciszu więc postanowiłem zrobić coś, żeby zminimalizować skutki uboczne w postaci oparów i zapachów. Przejrzałem w intrenecie jak wyglądają gotowe pochłaniacze oparów lutowniczych oraz te robione samodzielnie i zdecydowałem się na własną twórczość.

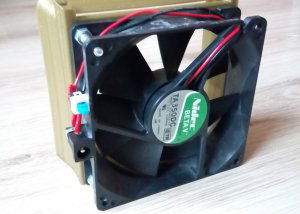

Konstrukcja dosyć prosta: filtr węglowy (np. taki do okapów kuchennych) oraz wentylator. Filtr kupiłem na promocji a wentylator komputerowy znalazłem w domu. Pozostała jeszcze kwestia zasilania. Jako, że wentylator zasilany jest na 12V a pochłaniacz ma być używany głównie w domu to  zrezygnowałem z zasilania bateryjnego na rzeczy zwykłego zasilacza. Nie widziałem również potrzeby regulacji obrotów więc jedynym sterowaniem jest przycisk włącz/wyłącz.

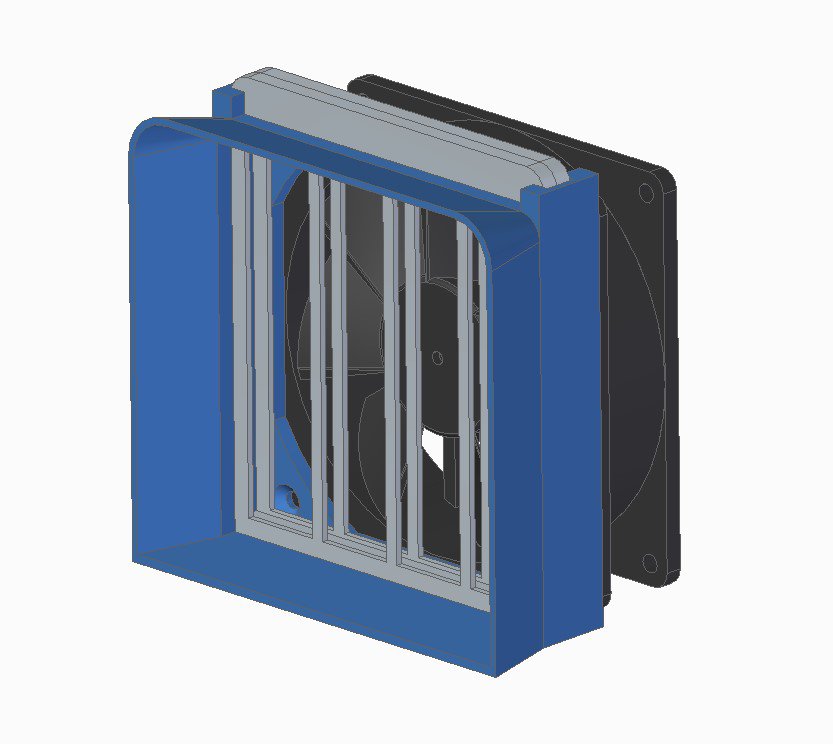

Następnie przeszedłem do zaprojektowania obudowy w programie Solid Edge. Jako, że jestem posiadaczem drukarki 3D to to zadanie było bardzo ułatwione i mogłem pozwolić sobie na dowolność konstrukcji.

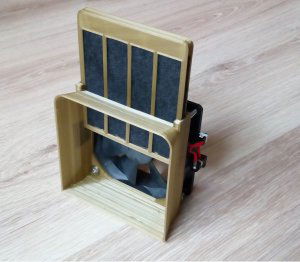

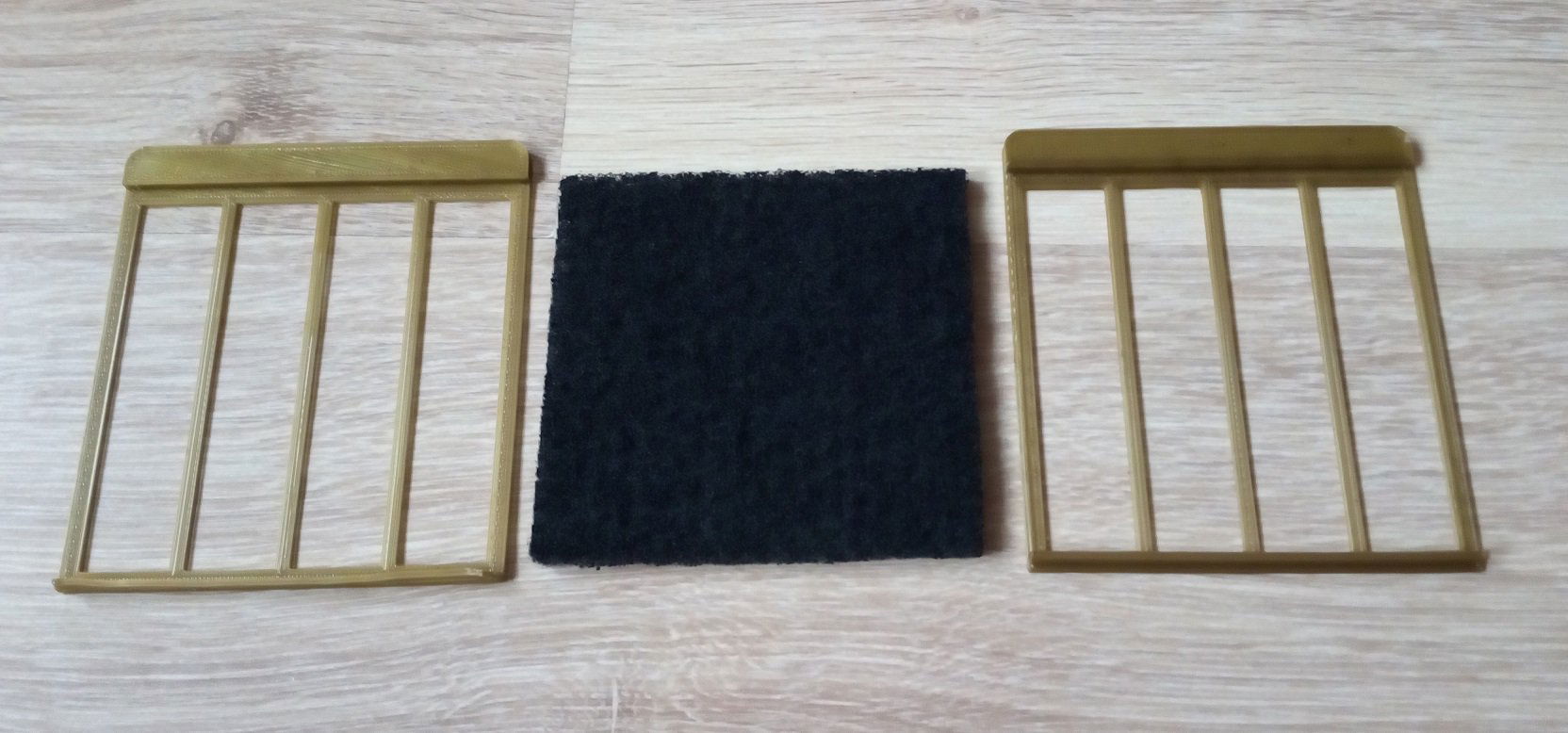

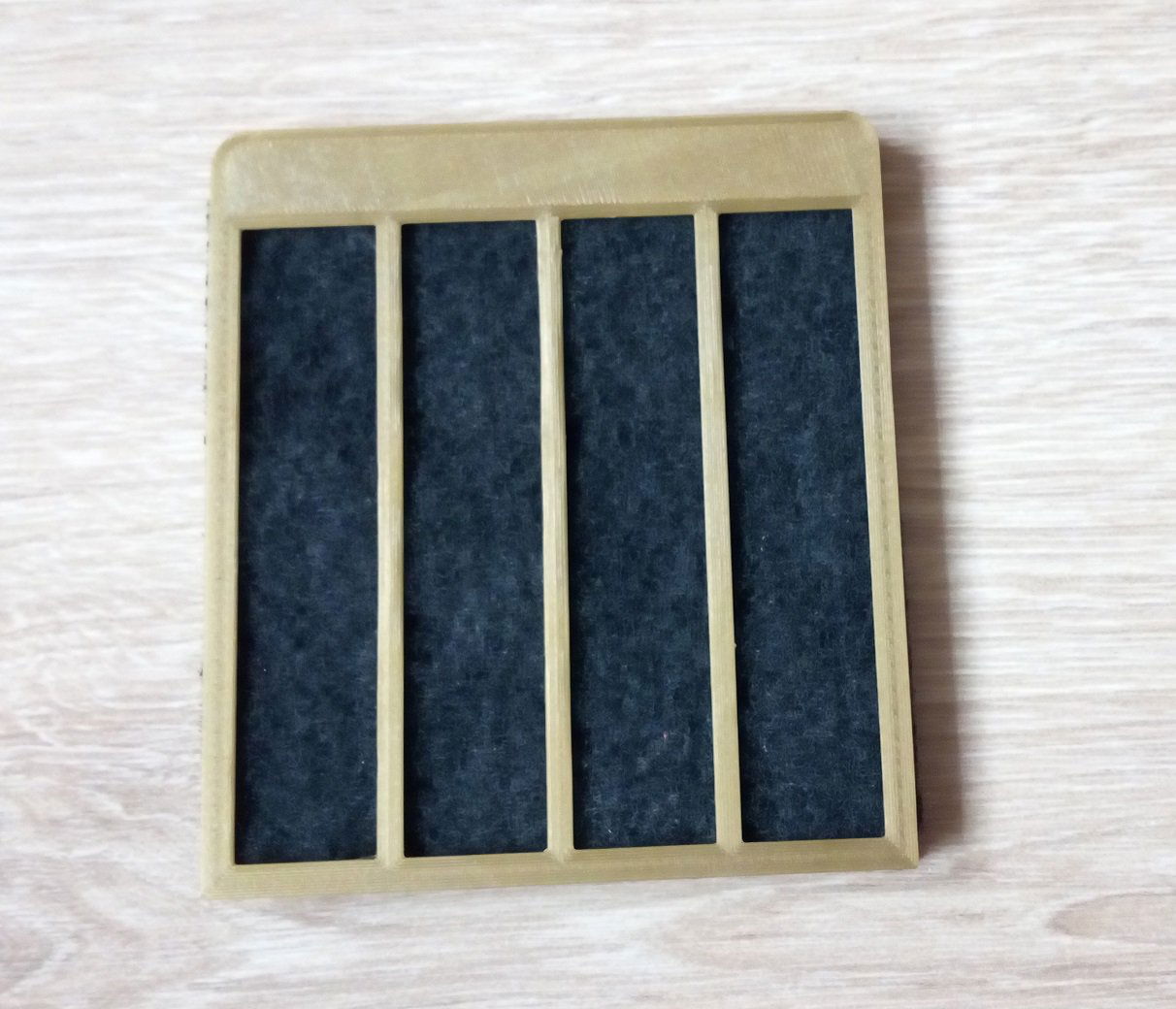

Filtr trzeba będzie kiedyś wymienić więc postanowiłem zrobić w obudowie dedykowany slot – coś w stylu szufladki widoczny na poniższych zdjęciach:

Z rezultatów jestem bardzo zadowolony. Pochłaniacz działa tak jak na zamieszczonym filmiku.

Gdyby ktoś chciał również wykonać taki pochłaniacz to wrzuciłem projekt na Thingiverse: https://www.thingiverse.com/thing:4636673

[Treker (Damian Szymański)]

@Mortis projekt jest już zaakceptowany, więc podbijam, aby więcej osób mogło go zobaczyć 🙂 Gratuluję estetycznie wykonanej konstrukcji.

[kantoniak]

Fajny projekt!

Dnia 15.11.2020 o 16:10, Mortis napisał:

Filtr trzeba będzie kiedyś wymienić

Wiecie co ile godzin pracy trzeba wymieniać takie filtry?

[tomecki]

Dnia 23.11.2020 o 11:10, kantoniak napisał:

Fajny projekt!

Wiecie co ile godzin pracy trzeba wymieniać takie filtry?

Ja wymieniam co około 1 miesiąc. Tak jak filtry w okapach kuchennych. Dodatkowo mam na biurku oczyszczacz powietrza.

Warto jeszcze zakupić sobie obudowę takiego wentylatora, aby zabezpieczyć śmigła oraz żeby ładniej to wyglądało.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[slawko_k]

Jakiej wielkości jest wiatrak? Ja zrobiłem z obudowy z zasilacza z wiatrakiem 80mm i porażka. nie ciągnie tak jak twój.

[Mortis]

Dnia 30.11.2020 o 17:28, slawko_k napisał:

Jakiej wielkości jest wiatrak? Ja zrobiłem z obudowy z zasilacza z wiatrakiem 80mm i porażka. nie ciągnie tak jak twój.

Średnica około 90 mm, rozstaw śrub 83 mm. Początkowo chciałem kupić wentylator łazienkowy a ten miałem pod ręką więc przetestowałem i się zdziwiłem, że tak dobrze działa więc wylądował w finalnym projekcie.

Edytowano Grudzień 2, 2020 przez Mortis

[tomecki]

na allegro można dostać wiele wentylatorów, które ciągną tak samo jak wentylator okapowy.

[bjrk]

Albo zastosować dwa wentylatory jak w tym filmiku: (gdzieś tak około 11:15)
