Sterowanie zespołem przekaźników z niezależnej klawiatury

[_LM_]

Jako LEDy użyj ws2812, na jednej linii macie dowolne kolory i 40szt to żaden problem

[ethanak]

@_LM_ przypominam, że klawiatura już istnieje i ledy ma wlutowane. O ile z różnymi kolorami można sobie poradzić (20 rezystorów, po jednym dla każdej pary zamiast rezystorów na pinach) - o tyle z niebieską (napiecie) i iloscią (40 led to będzie słabo świecić, 1/40 okresu przy max. 16 mA) już nie.

Edytowano Grudzień 31, 2024 przez ethanak

[Kshyhoo]

To są przyciski zespolone z LED, nie mam wiele opcji 😉

[ethanak]

No to zostają tylko rozwiązania oparte na ekspanderach wszelkiej maści. Chyba że ktoś zna jakiś typowy mikrokontroler co ma 20 gpio w logice 5V... i pozwoli pociągnąć więcej prądu.



Edytowano Grudzień 31, 2024 przez ethanak

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[_LM_]

@ethanak a to przepraszam, umknęło mi to.

10 minut temu, ethanak napisał:

ledy ma wlutowane



[SOYER]

Może takie coś jak nie hmi, może będzie prościej…

Ciekawe co to za libs…

[BlackJack]

2 godziny temu, Kshyhoo napisał:

To są przyciski zespolone z LED, nie mam wiele opcji 😉

Możesz podać typ przycisków.

Cytat

ethanak No to zostają tylko rozwiązania oparte na ekspanderach wszelkiej maści. Chyba że ktoś zna jakiś typowy mikrokontroler co ma 20 gpio w logice 5V... i pozwoli pociągnąć więcej prądu.

Dodajesz do portu ULN2803 TTL lub 2804 jak potrzebujesz standard CMOS i możesz ciągnąć więcej prądu do 500mA/pin jak dobrze pamiętam. Jest w SMD jak trzeba walczyć o miejsce. Widzę, wszyscy się bronią rękami, nogami przed moją propozycja multipleksingu, a to klasyk, dobrze opisany, sprawdzony i minimalistyczny jeżeli chodzi o podzespoły. Stosowany w sumie do dziś.

ARDUINO obsługuje to chyba nawet w standardzie ?

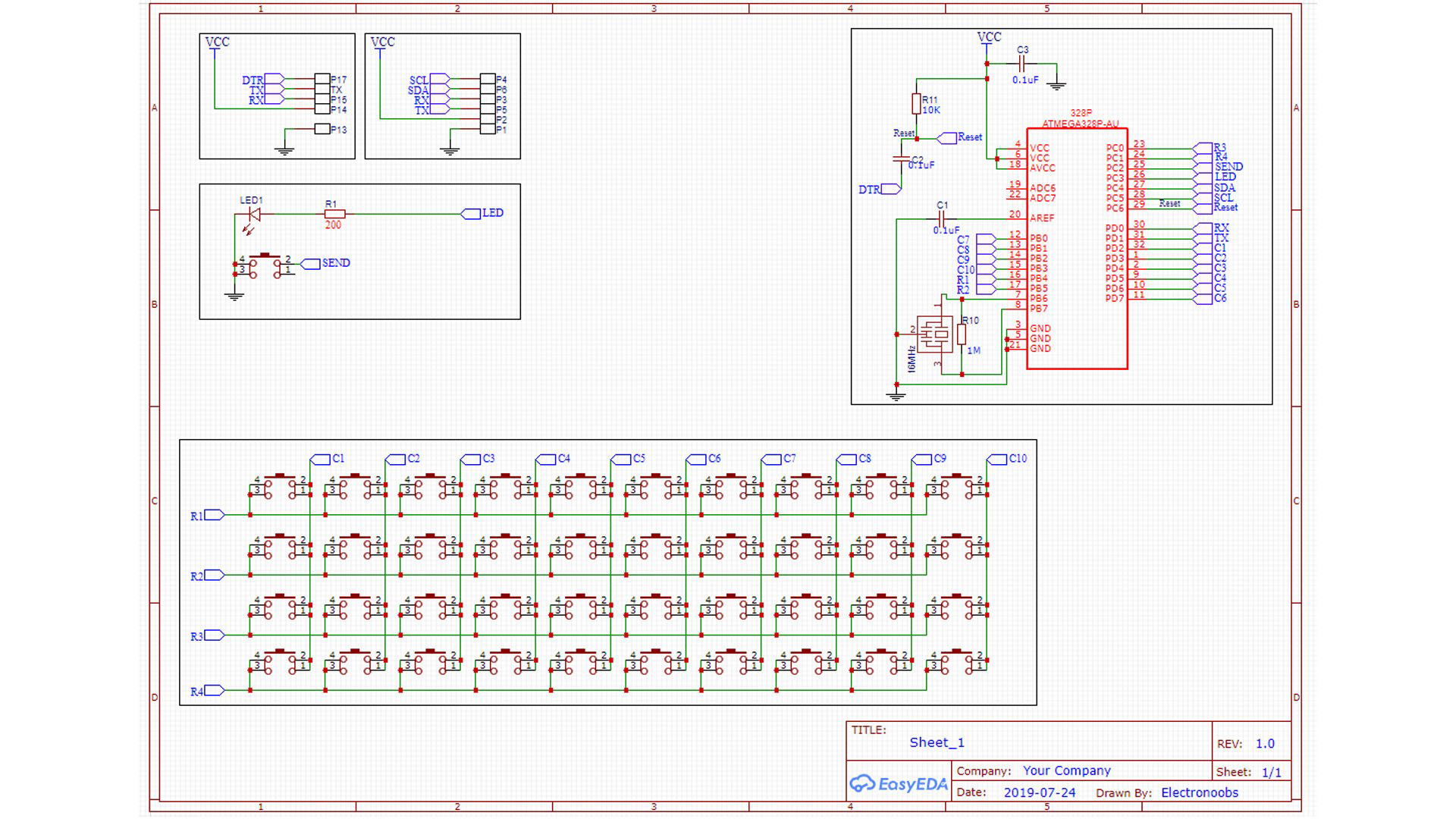

Przykład obsługi klawiatury 16 przyciskowej, sądzę że bez problemu ta metoda da się obsłużyć też inną.

https://www.tranzystor.pl/artykuly-i-schematy/arduino/arduino-obsluga-klawiatury-membranowej-4x4.html

Kiedyś każdy kurs programowania uC, zawierał wiedze jak to obsługiwać, oraz matrycę LEDów jako wyświetlacz.

Edytowano Grudzień 31, 2024 przez BlackJack

[BlackJack]

2 godziny temu, SOYER napisał:

Może takie coś jak nie hmi, może będzie prościej…

Ciekawe co to za libs…

Wpisz sobie w sklepie Google np. HMI Droid

[ethanak]

46 minut temu, BlackJack napisał:

Dodajesz do portu ULN2803 TTL lub 2804

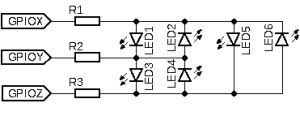

A możesz uprzejmie czytać całe posty na które odpowiadasz? Po pierwsze: chodziło o zrobienie bez dodatkowych układów. Po drugie chyba umknęło ci słowo "charlieplexing" - dodaj te swoje wzmacniacze do tego układu:
