Problem z schematem arduino

[Marek2115]

Dzień dobry

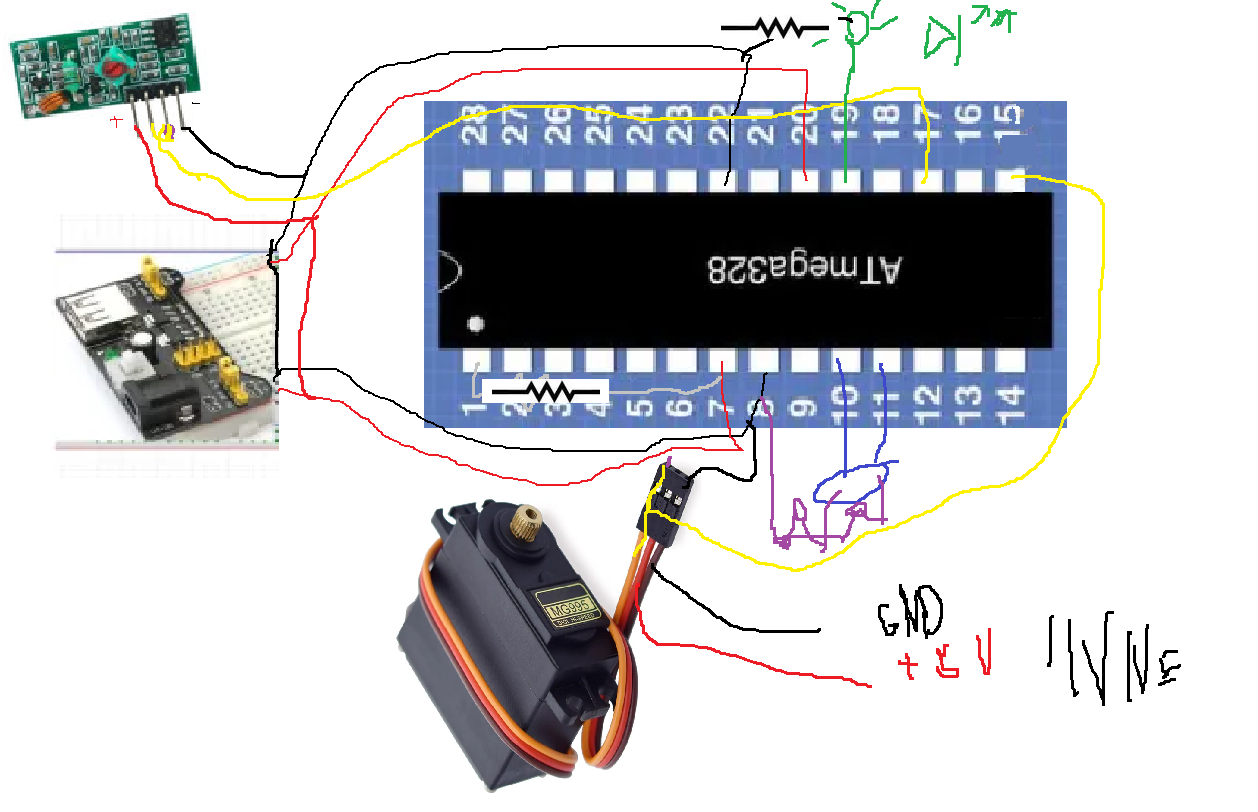

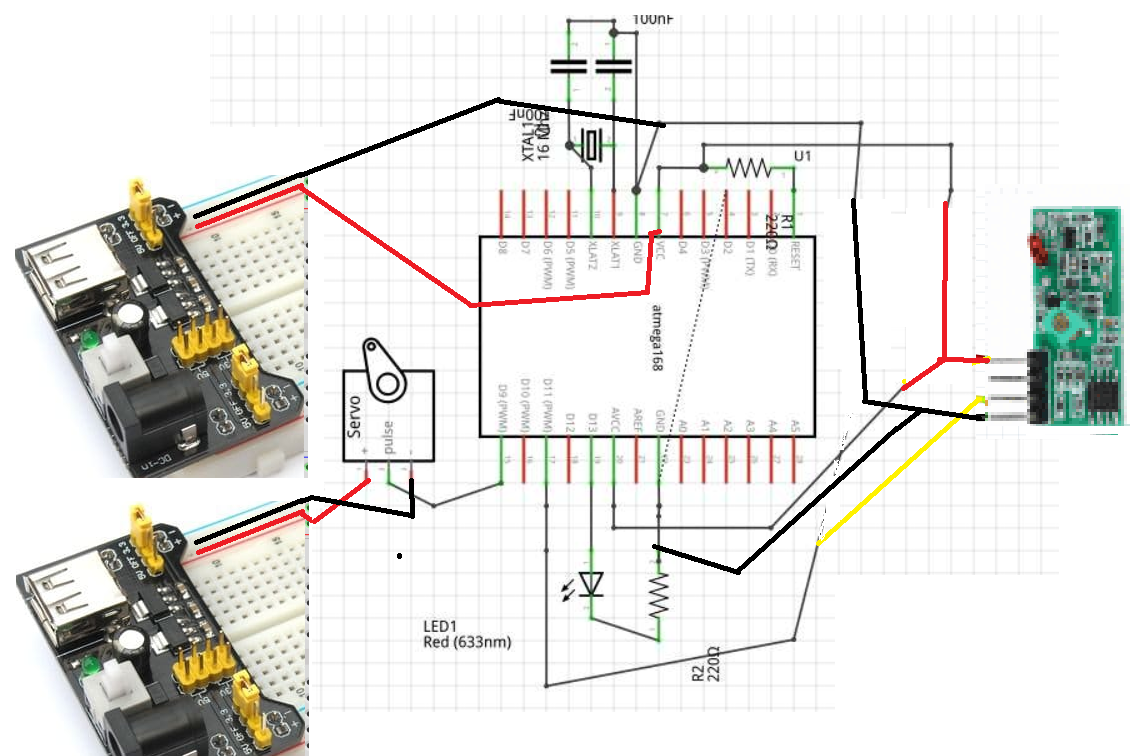

Stworzyłem sobie taki schemat

I mam taki problem że w takiej konfiguracji to działa Super wszystko tak jak bym chciał a ma działać tak że jak odbierze sygnał "U" to się ma obrucic o 1/6 pozyci w prawo a jak "D" to o 1/6 pozyci w prawo. Problem się pojawią jak przenoszę to na chip atmegi to odbiera sygnał ale nie kręci serwem a serwo ma zasilanie ale nie ma na sygnałowym nic myślę że to jest od tego zegara albo wewnetrznego albo Cristal 16mhz

Nie wiem jak to zmienić ustawienie tego zegara

Podlikuje zaraz kod

[farmaceuta]

Sprawdź najpierw działanie samego serwa, jak działa to sprawdź komunikację modułu poprzez serial monitor

[jand]

@farmaceuta czytaj uważnie.

Serwo jest OK, bo w układzie z Arduino się obraca. Przez serial monitor nic nie sprawdzi, bo ma tylko goły procesor.

14 godzin temu, Marek2115 napisał:

jak przenoszę to na chip atmegi to odbiera sygnał

A skąd to wiesz? Sprawdź najpierw, czy procesor na płytce stykowej działa, uruchamiając na nim np. mruganie diodą.

[_LM_]

No i lepiej podać zdjęcie układu który jest fizycznie zmontowany niż bazgroły. Ciężko tutaj coś wywnioskować, według rysunku masz źle podłączony kwarc z kondensatorami, oraz przy pinie reset rezystor - i tak o za małej wartości, jest zwarty do masy? Postaraj się podać więcej szczegółów, zdjęcia, schemat, program.

Edytowano 30 czerwca przez _LM_

[Marek2115]

1 godzinę temu, jand napisał:

A skąd to wiesz? Sprawdź najpierw, czy procesor na płytce stykowej działa, uruchamiając na nim np. mruganie diodą.

Sprawdzałem mruga

A wiem dlatego że jak odbierze sygnał to mruga

[Marek2115]

45 minut temu, _LM_ napisał:

Postaraj się podać więcej szczegółów, zdjęcia, schemat, program.

Wyślę jak najszybciej się da



[KatzePL]

Z "schematu" wyczytałem że podłączenie prawie ok, oczywiście rezystor podciągający na pinie Reset powinien być co najmniej 10k Ohm.
Brak dodatkowej stabilizacji kondensatorami przy pinach VCC i AVCC.
Jeżeli używasz MiniCore, to pinout powinien się zgadzać.

Co jest podłączone pod pin 11?
No i przydałby się kod.
Podepnij na próbę LED do pinu dziewiątego, i sprawdź czy podczas próby sterowania mruga.



58 minut temu, _LM_ napisał:

jest zwarty do masy?

Reset należy podciągnąć do zasilania, nie do masy!!!!

[_LM_]

40 minut temu, Marek2115 napisał:

Sprawdzałem mruga

A wiem dlatego że jak odbierze sygnał to mruga

To by wskazywało że program się wykonuje. Ale i tak wyślij te rzeczy o których mówimy.

26 minut temu, KatzePL napisał:

Reset należy podciągnąć do zasilania, nie do masy!!!!

Tak

[Marek2115]

1 godzinę temu, KatzePL napisał:

Podepnij na próbę LED do pinu dziewiątego, i sprawdź czy podczas próby sterowania mruga

Super pomysł jak tylko wrócę to sprawdzę

[Marek2115]

1 godzinę temu, _LM_ napisał:

tak wyślij te rzeczy o których mówimy

Tak

[Marek2115]

nadajnik

// transmitter.pde
//

#include <VirtualWire.h>

void setup()
{
    Serial.begin(9600);    // Debugging only
    pinMode(7, INPUT_PULLUP);
    pinMode(8, INPUT_PULLUP);
    //vw_set_tx_pin(10);
    vw_set_ptt_inverted(true); // Required for DR3100
    vw_setup(2000);  // Bits per sec
}

void loop()
{
   digitalWrite(2, true);
   while(true){

    if(digitalRead(7) == LOW){

      const char *msg = "p";

      digitalWrite(13, true);
      vw_send((uint8_t *)msg, strlen(msg));
      vw_wait_tx();
      delay(250);
      digitalWrite(13, false);
      delay(250);
  }

  if (digitalRead(8) == LOW){

      const char *msg = "d";

      digitalWrite(13, true);
      vw_send((uint8_t *)msg, strlen(msg));
      vw_wait_tx();
      delay(250);
      digitalWrite(13, false);
      delay(250);
   }
 }
}



[Marek2115]

odbiornik

// receiver
#include <ServoTimer2.h>
#include <VirtualWire.h>
char stan;
ServoTimer2 myservo;
int lvl = 0;

void setup()
{
    Serial.begin(9600);
    myservo.attach(9);
    vw_set_ptt_inverted(true);

    vw_setup(2000);
    vw_rx_start();
    //444E574E
    //5550
}

void loop()
{
    digitalWrite(2, true);
    uint8_t buf[VW_MAX_MESSAGE_LEN];
    uint8_t buflen = VW_MAX_MESSAGE_LEN;

    if (vw_get_message(buf, &buflen))
    {
     int i;
     String stan;
     digitalWrite(13, true);

        for (i = 0; i < buflen; i++)
        {
         stan +=char(buf[i]);
        }
         if ( stan =="p")
         {
            up();
            Serial.println(lvl);
            Serial.println(stan);
            delay(300);
        }
           if ( stan =="d")
        {
            down();
            Serial.println(lvl);
            Serial.println(stan);
            delay(300);
        }
        //Serial.println(buflen);
        digitalWrite(13, false);
     }
}
void up()
{

  if(lvl < 6)
  {
    lvl += 1;
    checkup();
   }
   else
   {
     lvl = 1;
     checkup();
   }
}
void down()
{
  lvl -= 1;
  checkup();
  if(lvl == 0 )
  {
    lvl = 6;
    myservo.write(2000);
  }
  checkup();
}
void checkup()
{

  if (lvl == 1)
  {
    myservo.write(1000);
    delay(10);
  }
  if (lvl == 2)
  {
    myservo.write(1250);
    delay(10);
  }
  if (lvl == 3)
  {
    myservo.write(1500);
    delay(10);
  }
  if (lvl == 4)
  {
    myservo.write(1750);
    delay(10);
  }
  if (lvl == 5)
  {
    myservo.write(1900);
    delay(10);
  }
  if (lvl == 6)
  {
    myservo.write(2000);
    delay(10);
  }
}



[Marek2115]



[ethanak]

Aha, to jest zdjęcie.

[Marek2115]
