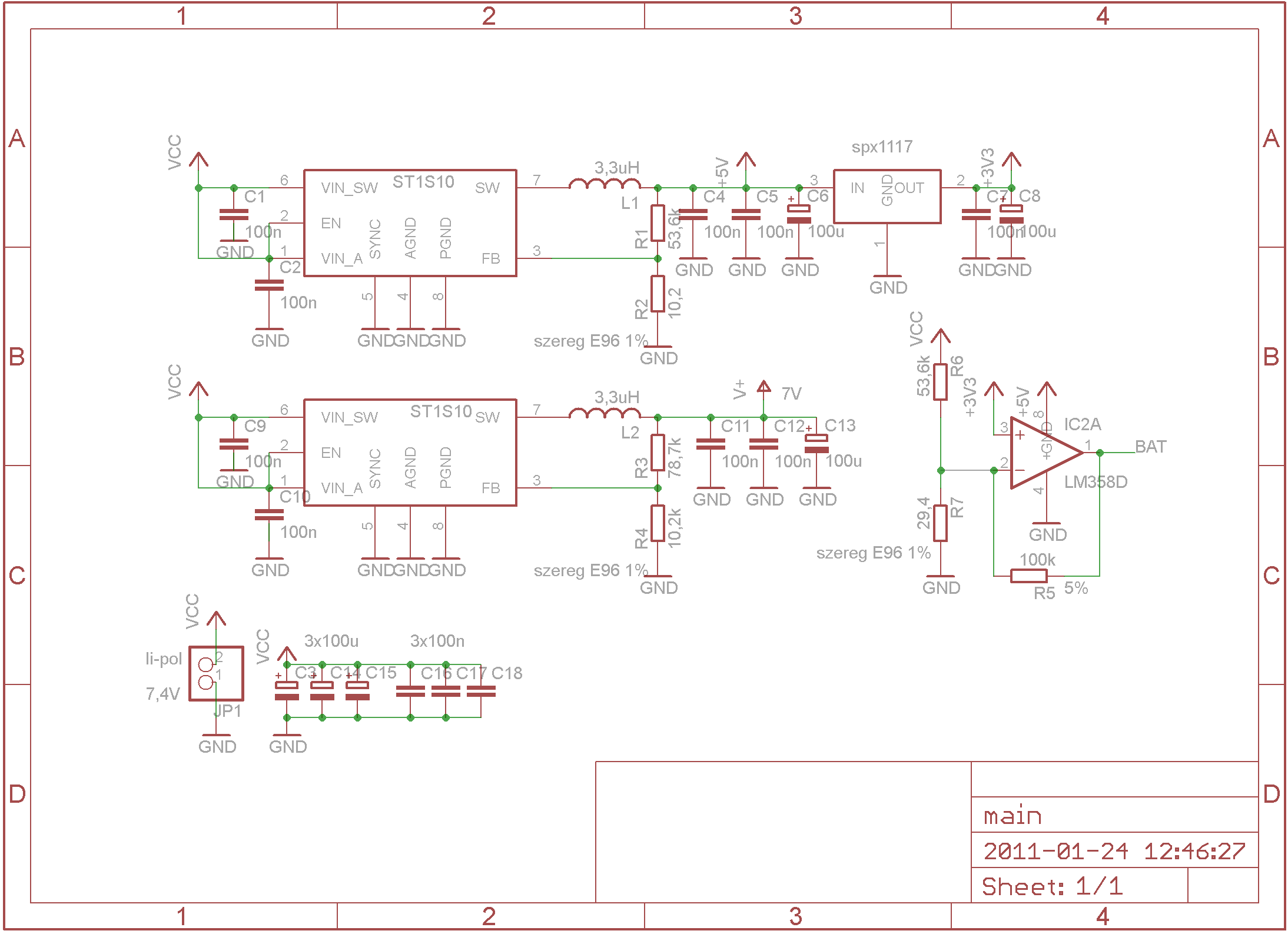

RaV Napisano Styczeń 24, 2011 Udostępnij Napisano Styczeń 24, 2011 Prosiłbym o sprawdzenie schematu zasilacza do robota: Górna przetwornica ma dostarczac zasilanie do części cyfrowej, a dolna do dwóch silników HP Pololu. Układ LM358 ma ostrzegac o rozładowaniu akumulatora (logiczna 1 na BAT). R7 - 29,4K Link do komentarza Share on other sites More sharing options...
Sabre Styczeń 24, 2011 Udostępnij Styczeń 24, 2011 Również użyłem tej przetwornicy w moim nowym lfr'ze, schemat samej przetwornicy jest poprawny. Nie rozumiem tylko dlaczego do 5V chcesz użyć tej samej przetwornicy, ma ona dużą wydajność, przez co składowa zmienna na wyjściu jest dość duża, więc mógłby być problem z mikrokontrolerem zasilanym z tego układu, musiałbyś użyć dodatkowego dławika i kondensatora dla lepszej filtracji. Sugerowałbym użycie innego układu z tych gotowych przetwornic na 5V, ja używam LM2594. 1 Link do komentarza Share on other sites More sharing options...

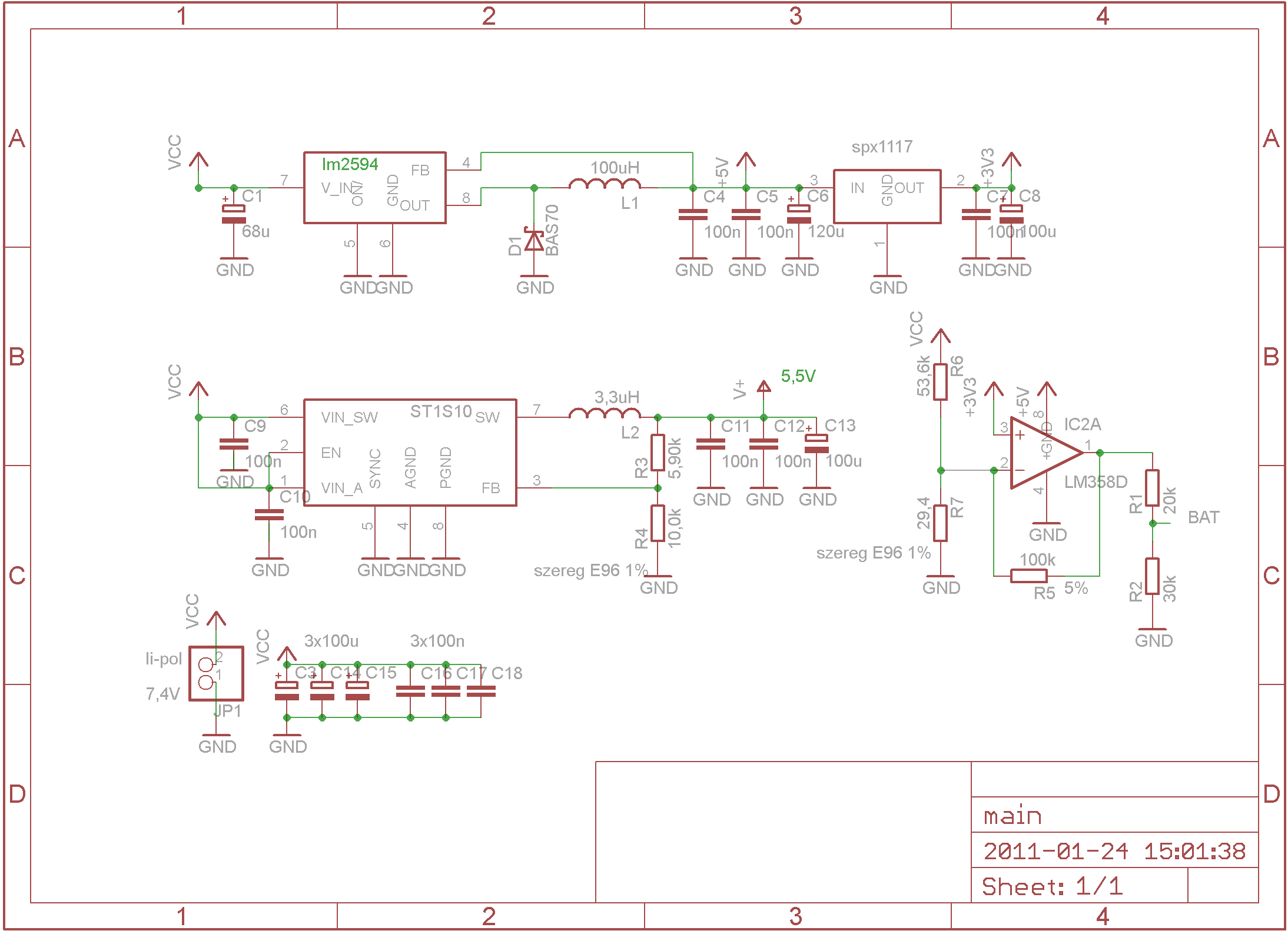

RaV Styczeń 24, 2011 Autor tematu Udostępnij Styczeń 24, 2011 Dziękuje za rady. Także użytkownikowi Bobby, które odpowiedział na moje pytanie poprzez Chat. Proszę o opinię o nowej wersji schematu: Link do komentarza Share on other sites More sharing options...
Sabre Styczeń 24, 2011 Udostępnij Styczeń 24, 2011 Spójrz w dokumentację LM2594, powinieneś dodać filtr LC do zasilania mikrokontrolera, a zasilanie 3,3V możesz pobierać sprzed filtra. To samo co napisałem wyżej. Każda przetwornica da na wyjściu 5V, ale oprócz tych 5V będą jeszcze piki napięcia o amplitudzie pewnie powyżej 10-15V. Dlatego np. na wyjściu daje się kondensatory na napięcie 25V a nie na 6,3V. Te piki właśnie blokuje się filtrem LC. Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
MirekCz Styczeń 24, 2011 Udostępnij Styczeń 24, 2011 Jak za przetwornicą generującą 5V masz piki o amplitudzie 15V to należy taką przetwornicę wrzucić do kosza z podpisem "uszkodzona". Przy dobrze dobranych kondensatorach wyjściowych i induktorze zmiany powinny wynosić kilkadziesiąt mV p-p Jedynym powodem ewentualnego dobierania kondensatorów na wyższe napięcie jest to, że zazwyczaj mają niższe ESR. Za przetwornicą powinno się używać kondensatorów low-esr. 2 Link do komentarza Share on other sites More sharing options...
RaV Styczeń 24, 2011 Autor tematu Udostępnij Styczeń 24, 2011 µkontroler będzie na 3,3V. Przetwornica jest, gdyż spx1117 nie może mieć różnicy napięć (VIN-VOUT) większej niż 5V, co mogło by się zdarzyć przy świeżo naładowanych akumulatorach. 5V będzie wykorzystane tylko lm358 tak przy okazji. Link do komentarza Share on other sites More sharing options...
Sabre Styczeń 24, 2011 Udostępnij Styczeń 24, 2011 MirekCz, zgadzam się z tobą, z tymi 10-15V to trochę przesadziłem, ale tylko po to aby pokazać jak jest. A co do kondensatorów o niskiej impedancji to nie zawsze można je dawać zaraz na wyjściu przetwornicy, wszystko zależy od częstotliwości na jakiej pracuje, im wyższa częstotliwość to taki kondensator jest po prostu zwarciem i bardzo obciąża wyjście. Link do komentarza Share on other sites More sharing options...
RaV Styczeń 24, 2011 Autor tematu Udostępnij Styczeń 24, 2011 Choć czy różnica napięć 5,2V zaszkodzi spx1117? Link do komentarza Share on other sites More sharing options...

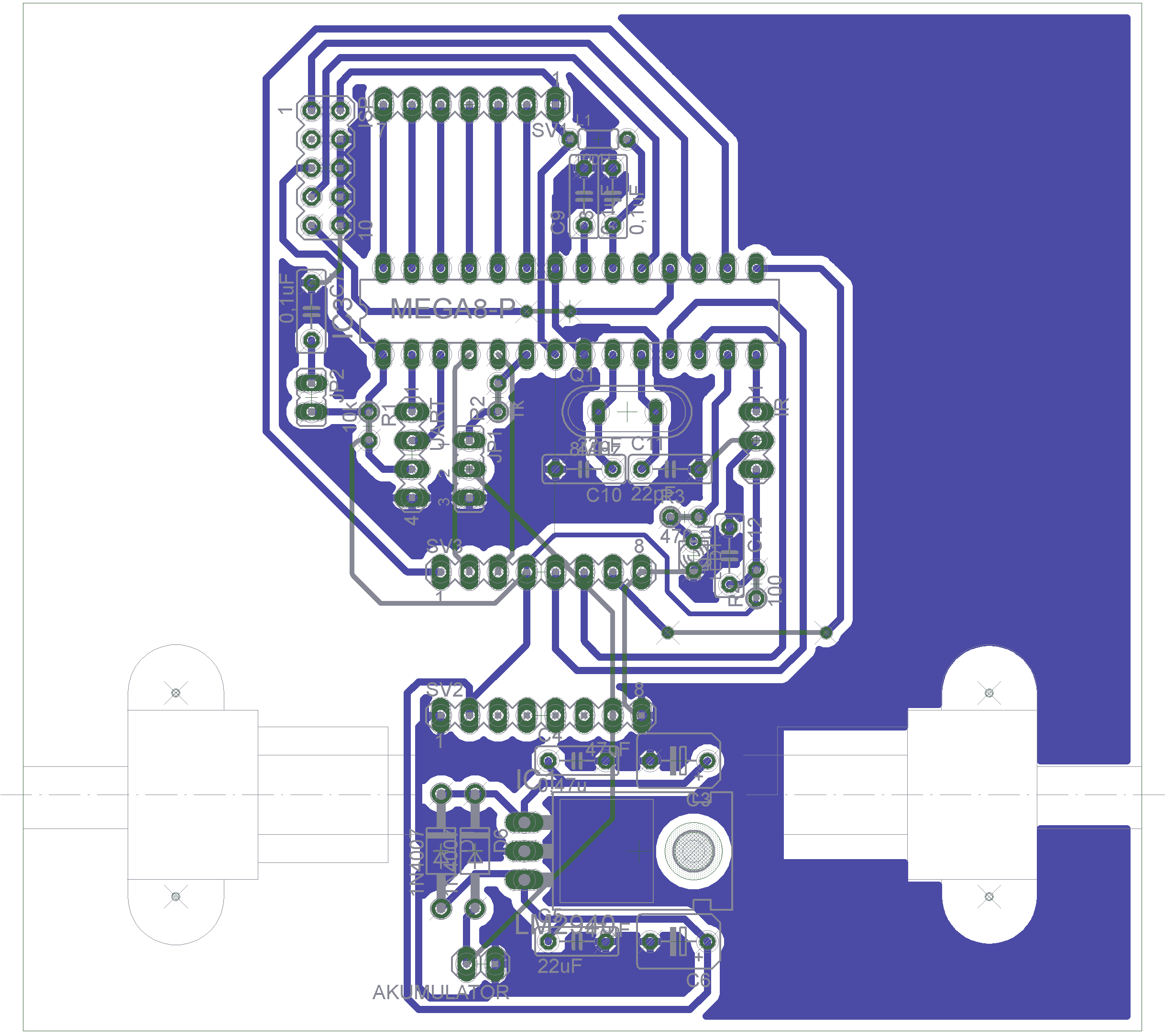

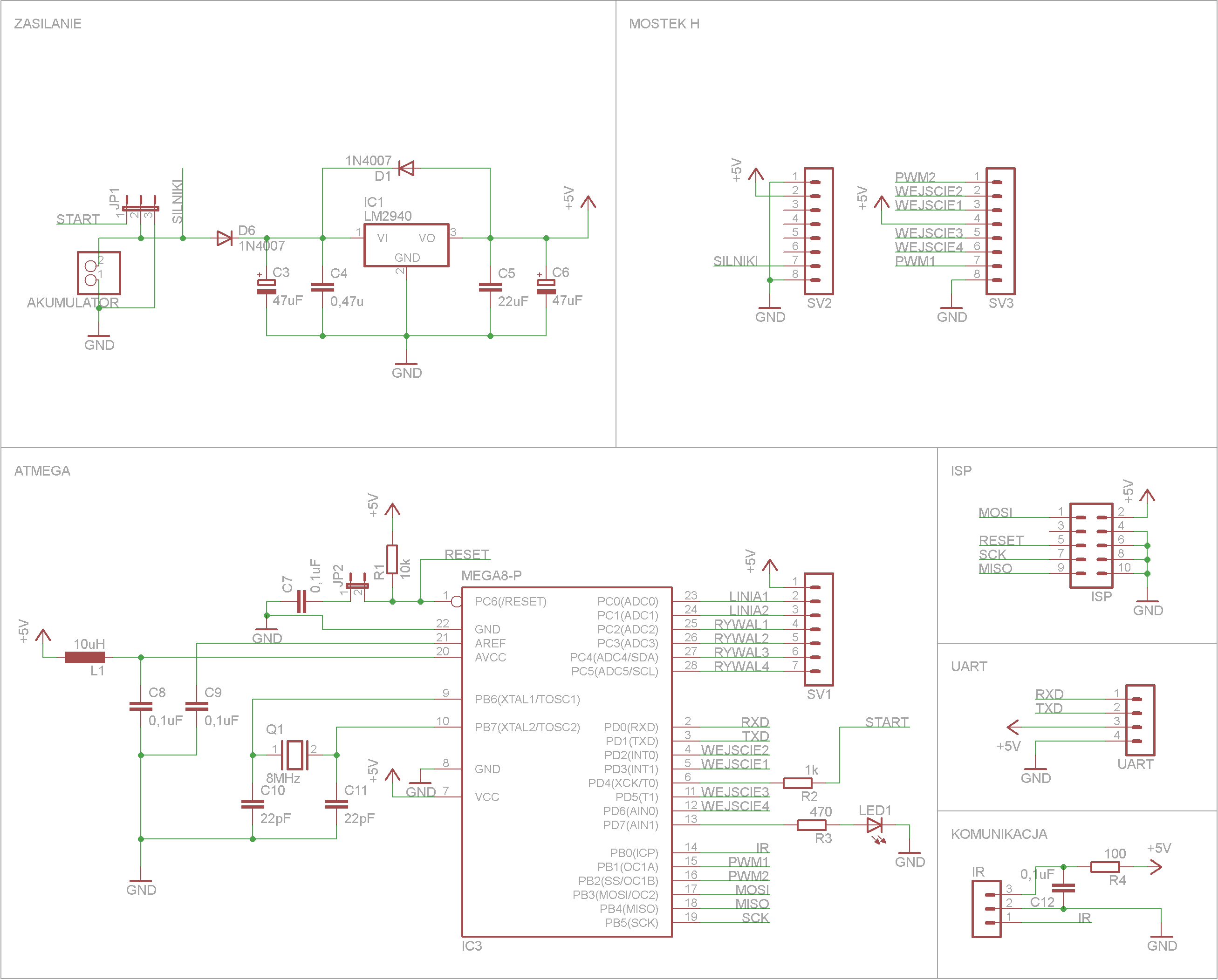

Armir Styczeń 24, 2011 Udostępnij Styczeń 24, 2011 A według mnie pakować się w przetwornicę do elektroniki to niepotrzebna komplikacja. Nie lepszy był by stabilizator LDO. 1 Link do komentarza Share on other sites More sharing options...

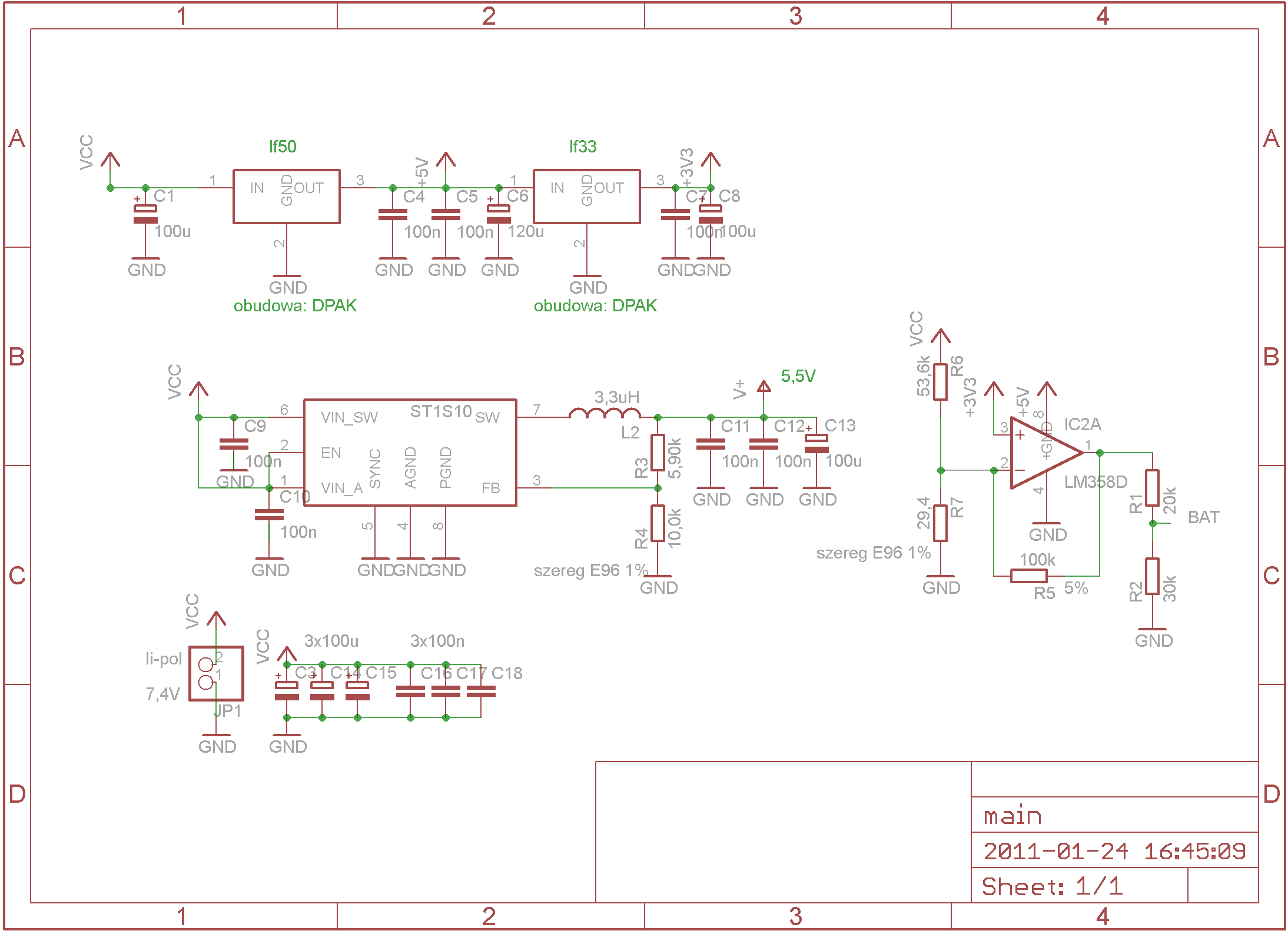

RaV Styczeń 24, 2011 Autor tematu Udostępnij Styczeń 24, 2011 Dziękuje Armirowi za rady. Proszę o opinie o kolejnej wersji: Link do komentarza Share on other sites More sharing options...
Armir Styczeń 24, 2011 Udostępnij Styczeń 24, 2011 Zasilania są ok. Wskaźnik rozładowania jest pomieszany. Link do komentarza Share on other sites More sharing options...
