[Czujniki] Skaner 3D

Pomocna odpowiedź

Czyli jak przenieść obiekt rzeczywisty do świata wirtualnego?

W niniejszym artykule postaram się opisać sposób realizacji Skanera 3D – tak abyś mógł zrozumieć w jaki sposób on działa i spróbował samemu stworzyć lepszy 😉. Skaner ten powstał w Katedrze Systemów Automatyki na Wydziale Elektroniki Telekomunikacji i Informatyki Politechniki Gdańskiej w ramach projektu grupowego (semestr 8). Skaner ten służy do tworzenia modeli 3D w postaci chmury punktów skanowanych obiektów (przykładem może być poniższa chmura punktów pada od konsoli PlayStation).

Krótki wstęp...

Projekt ten łączy w sobie wiele dziedzin nauki m.in.: ogarnięcie AutoCAD'a; programowanie w MS Visual C++ z wykorzystaniem bibliotek OpenCV i OpenGL do wizualizacji modeli 3D; programowanie mikrokontrolerów 8-bitowych (obsługa portu szeregowego, implementacja protokółu komunikacyjnego, sterowanie silnikiem krokowym); opracowanie części matematyczno-fizycznej skanowania, czyli algorytmu przekształcania obrazu dwuwymiarowego z kamery na model trójwymiarowy.

Pomijając różne sposoby realizacji skanerów 3D oraz zastosowanie tych skanerów w przemyśle, przejdę od razu do opisu zrealizowanego skanera.

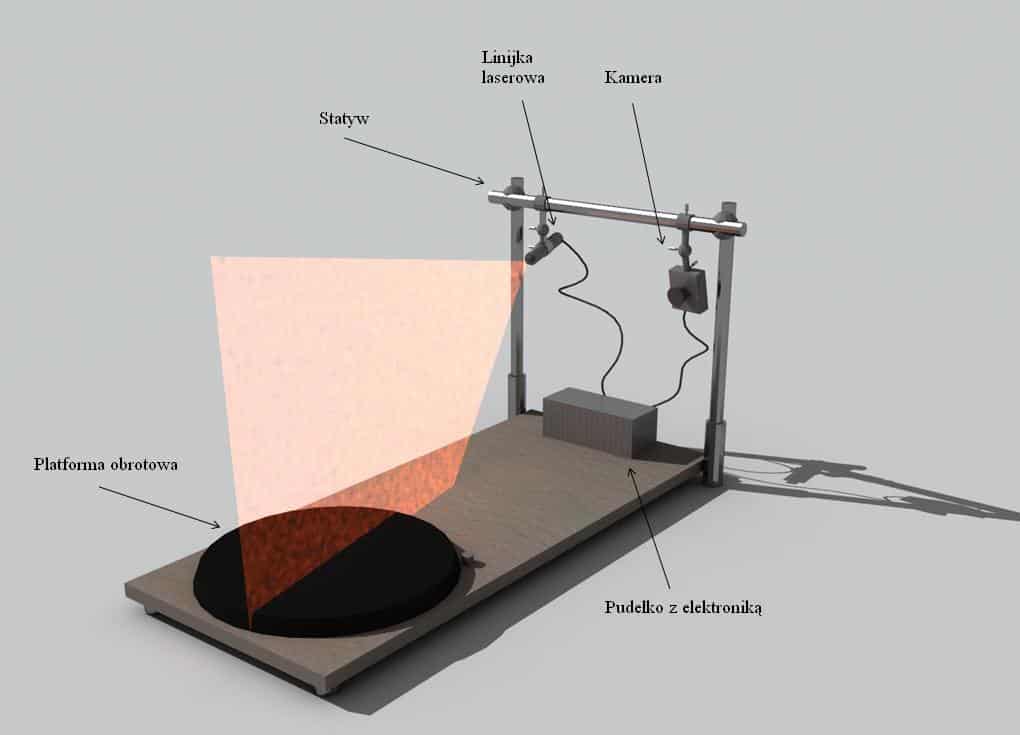

Projekt w AutoCADzie.

Realizacja.

Chmura punktów pada do konsoli PlayStation.

Części składowe...

Skaner ten składa się z kilku części:

- linijki laserowej (model LASER COMPONENTS FP-64/3LF-50)

- czarno-białej kamery cyfrowej (model Optosoft uEye®LE UI-1225LE)

- platformy obrotowej (wyjętej ze starego gramofonu) obracanej silnikiem krokowym

- oprogramowania (program mikrokontrolera oraz aplikacja na PC)

- konstrukcji mechanicznej

- elektroniki

Co możemy uzyskać dzięki temu urządzeniu? A chociażby to, że możemy użyć naszych własnych rzeczy na biurku w animacji komputerowej, lub w reklamie (po co tracić czas na modelowanie w programie graficznym np. telefonu komórkowego, jak możemy go zeskanować i potem narzucić na niego teksturę?).

Metoda skanowania...

Skanowanie odbywa się w następujący sposób:

- Kamera cyfrowa wykonuje serię zdjęć obiektu, który jest obracany na platformie obrotowej i jednocześnie oświetlany linijką laserową.

- Następnie każdy z tych obrazów jest progowany z zadanym progiem przez użytkownika

- Po czym wartości jasności każdego piksela obrazu oryginalnego, mnożona jest przez wartość jasności adekwatnego piksela w obrazie po progowaniu, w wyniku czego otrzymuje się sekwencję obrazów wynikowych.

- Potem następuje poszukiwanie i zapamiętywanie położenia środkowych pikseli linii laserowej w każdym wierszu zdjęcia.

Współrzędne (W, K) każdego wykrytego piksela obrazu są zapamiętywane i na ich podstawie obliczane jest położenie punktu w przestrzeni trójwymiarowej we współrzędnych kartezjańskich.

W tej realizacji Skanera łatwiej jest jednak opisać punkt we współrzędnych cylindrycznych, gdyż posiada on platformę obrotową.

Zasadność określenia położenia punktu we współrzędnych kartezjańskich wynika stąd, że obecnie wszystkie programy dostępne na rynku, które umożliwiają operacje na chmurze punktów – opisują punkt we współrzędnych kartezjańskich.

Obliczenie położenia analizowanego punktu w przestrzeni trójwymiarowej umożliwia kalibracja urządzenia w oparciu o obiekt wzorcowy o znanych wymiarach.

Obecnie obiektem wzorcowym jest płaska, biała, tektura o wymiarach 6x12 cm z podstawką.

Kalibracja układu Skanera 3D wymaga wykonania serii zdjęć kalibracyjnych. Serię tych zdjęć tworzy się przez fotografowanie obiektu wzorcowego w trzech określonych położeniach na platformie obrotowej.

Obiekt ten jest skanowany w trzech różnych położeniach na platformie (na środku oraz przy krawędzi z przodu i z tyłu). Analizując te trzy obrazy możemy wyznaczyć linie stałej wysokości Z od płaszczyzny platformy obiektu wzorcowego oraz linie stałej odległości R tego obiektu od osi platformy.

Rys. Schematyczne przedstawienie trzech sytuacji na platformie obrotowej, gdy jeden obiekt wzorcowy znajduje się w trzech wspomnianych położeniach. Po lewej zobrazowano trzy położenia obiektu wzorcowego oświetlanego linią laserową. Po prawej przedstawiono połączenie trzech adekwatnych obrazów z kamery. Liniami czerwonymi zaznaczono linie stałej wysokości Z, liniami niebieskimi zaznaczono linie stałej odległości R tego obiektu od osi platformy, h jest wysokością obiektu wzorcowego, a r jest odległością tego obiektu od środka platformy.

Po co te linie?

Znając położenie linii stałych wartości można każdemu pikselowi zdjęcia przypisać współrzędne cylindryczne R i Z, które można zapisać w dwóch tablicach o wymiarach równych wymiarom zdjęć wykonywanych przez kamerę. Trzecia współrzędna φ jest taka sama dla każdego piksela danego zdjęcia i równa jest wartości kąta obrotu platformy, przy jakim zostało zrobione dane zdjęcie (wartość ta jest znana dzięki zastosowaniu silnika krokowego i zliczeniu jego kroków).

Przykładowo:

Położenie pierwszego piksela zdjęcia odnosi się do pierwszego elementu w tablicach R i Z.

Natomiast położenie ostatniego piksela zdjęcia odnosi się do ostatniego elementu:

Współrzędne znalezionych pikseli, które odpowiadają środkowi linii laserowej w każdym wierszu obrazu, określają element w tablicach R oraz Z, gdzie zapisana jest informacja o położeniu danego punktu w przestrzeni 3D we współrzędnych cylindrycznych. Wówczas, znając wartości trzech współrzędnych cylindrycznych (r, z oraz φ), realizuje się przekształcenie z układu cylindrycznego do układu kartezjańskiego zgodnie z poniższą zależnością:

Wady...

Skaner ten ma jednak poważną wadę - nie wszystkie obiekty możemy skanować za pomocą tego Skanera.

Biorąc pod uwagę fakt, że Skaner 3D wykorzystuje wiązkę promieniowania czerwonego lasera, wszystkie obiekty przezroczyste są dla niego niewidoczne, ponieważ wiązka promieni nie odbija się od skanowanego obiektu i nie wpada do obiektywu kamery.

Podobnie jest dla obiektów czarnych, w przypadku których wiązka promieniowania może zostać pochłonięta przez obiekt do takiego stopnia że, tak jak poprzednio, kamera nie zarejestruje linii lasera.

Z kolei w przypadku obiektów silnie refleksyjnych występuje niekorzystne zjawisko wielokrotnego odbicia wiązki laserowej od obiektu, czego skutkiem są błędy położenia punktów w modelu 3D skanowanego obiektu.

»
