Serwo kontroler MINI MAESTRO 12 problemy


Marcinas

Pomocna odpowiedź

Witam

1.Buduję właśnie manipulator jest już pod względem mechanicznym ukończony w około 70% lecz martwi mnie sterownik MINI MAESTRO 12 który już zakupiłem po przeczytaniu instrukcji nie jestem pewnie jak napięcie podawać na serwa i jakie ma być natężenie prądu biorąc pod uwagę że stosuje 8 serwo mechanizmów SG5010. Bo będę zasiał procesor prze przewód USB a serwa chciałem zbudować zasilacz tylko jeszcze nie wiem jakie mają być parametry zasilacza.

2.Mam dwa serwa u podstawy i chciał bym nimi sterować (są one zamatowane na przeciwko siebie) . Czy do sterować muszę zmieniać polaryzację silników aby obydwa kręciły się w tą samą stronę czy jest możliwość zrobienia tego za pomocą o programowania które jest do sterownika mastro ? Jak tak to jak można to zrobić ? Te serwa są za montowane na przeciwko siebie a na nich jest oś którą one maja obracać stąd mój problem.

Z góry dzięki

Link do komentarza
Share on other sites

http://www.pololu.com/docs/0J40/7.a

http://www.pololu.com/docs/0J40/1.b

Masz specjalnie wyprowadzone sygnały do podpięcia zasilania serw. Napięcie dla większości serw modelarskich to 5÷6V, pobór prądu.. To najlepiej zmierzyć samemu, chyba, że masz dostęp do dokumentacji. Pomachaj serwem przy pomocy uC lub testera serw, pamiętaj żeby zadać mu jakiś opór ręką (ale z wyczuciem, żeby nie uszkodzić przekładni). Będziesz miał mniej-więcej prąd pracy. Pomnóż razy ilość serw, dodaj zapas np. 50% (wartość z powietrza, ale bezpieczna), powinno być ok.

Wydaje mi się, że SG5010 w porywach pobierają do 1A, więc osobiście nastawiłbym się na 8A jeśli planujesz mocno obciążać Twój manipulator.

Ad 2) - poczytaj trochę o zasadzie działania serw modelarskich, przyda Ci się:

https://www.forbot.pl/forum/topics20/mechanika-serwa-modelarskie-w-robotyce-amatorskiej-kompendium-vt3902.htm

W skrócie - chodzi o czas trwania impulsu podawanego na przewód sterujący (najczęściej żółty) - im jest mniejszy, tym serwo się bardziej wychyla w np. lewo, większy - w prawo, jest też wartość, która utrzymuje orczyk pomiędzy skrajnymi pozycjami. To NIE jest zwykły silnik i steruje się go zupełnie inaczej. Nie próbuj zmieniać polaryzacji zasilania!

Link do komentarza
Share on other sites

To NIE jest zwykły silnik i steruje się go zupełnie inaczej.

Chyba, że chcesz mieć większy kąt obrotu serw - przeróbka i masz zwykły silnik DC z dużym momentem za przekładnią. W linku od Nawyka masz jak to zrobić.

Link do komentarza
Share on other sites

1.Jeżeli miał bym zasilacz dajmy to 5V,8A to nie uszkodził bym tej płytki tak czytałem to i było to dl mnie trochę nie jasne ale dzięki. To wtedy jak najłatwiej zbudować taki zasilacz bo niestety nie mam takiego transformatora 🙁 a bo jeszcze w specyfikacjach piszę http://www.pololu.com/catalog/product/1352/specs ale to jest chyba tylko do procesora ten pobór prądu.Czyli to się trochę wyjaśniło 🙂\

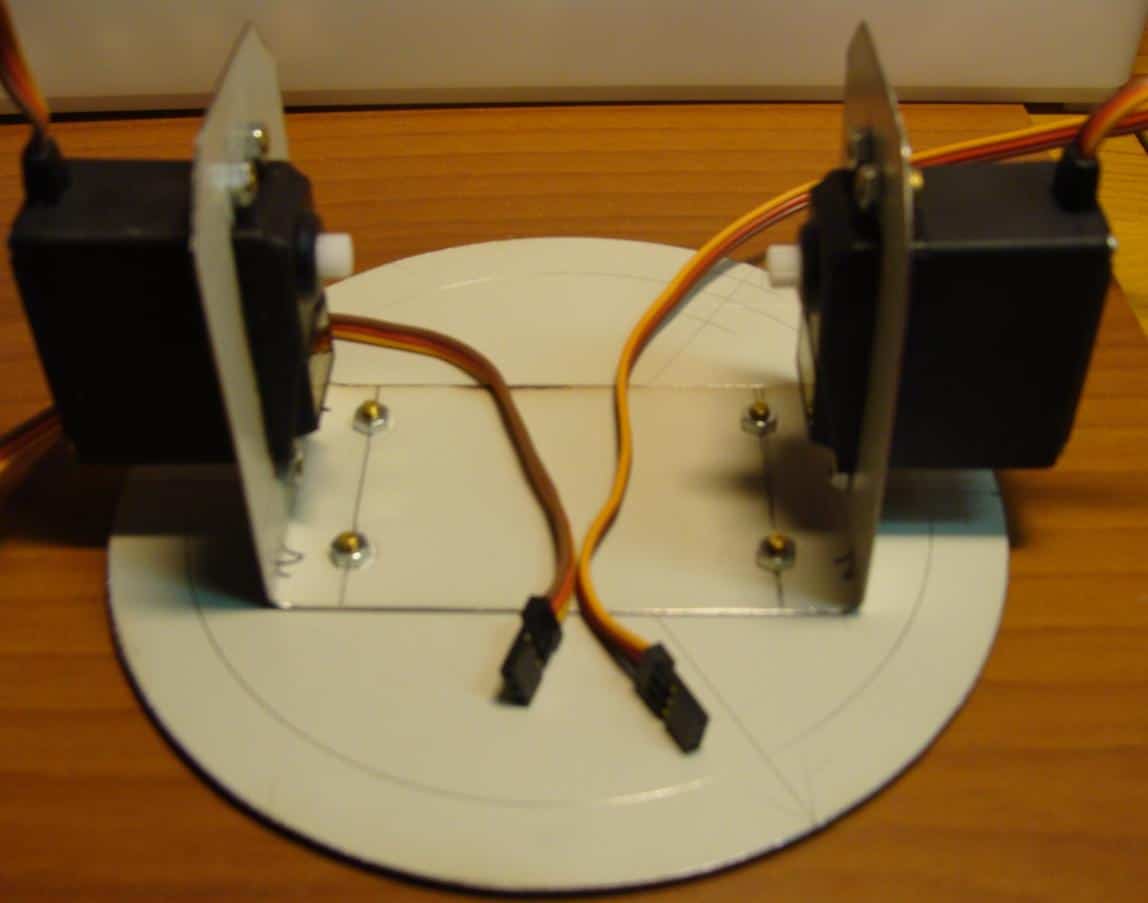

2.Przeczytałem ten artykuł już ale jeszcze raz to zrobiłem dam zdjęcie o co mi chodzi . Bo ja chcę potem dalej sterować tym serwem a wyciągnie mechanizmu sterującego(płytki z serwa) z serwa chyba nie załatwi sprawy.


Link do komentarza
Share on other sites
