Mógłbym wziąć większy akumulator i rozdzielić mu segmenty i miałbym więcej małych, ale jak na razie się boję bo nigdy wcześniej tego nie robiłem.

pisałeś o rozdzielaniu, to ci dałem linka z przykładem pojedynczego ogniwa. Rozdzielając akumulator uzyskałbyś taki efekt.

[Aramis]

Tak czytałem artykuł Trekera

[Aramis]

Witam ponownie,
wakacje minęły i moje zamiary okazały się zbyt ambitne, gdyż przez całe wakacje była tylko ciągle praca i zabrakło mi czasu na robota.

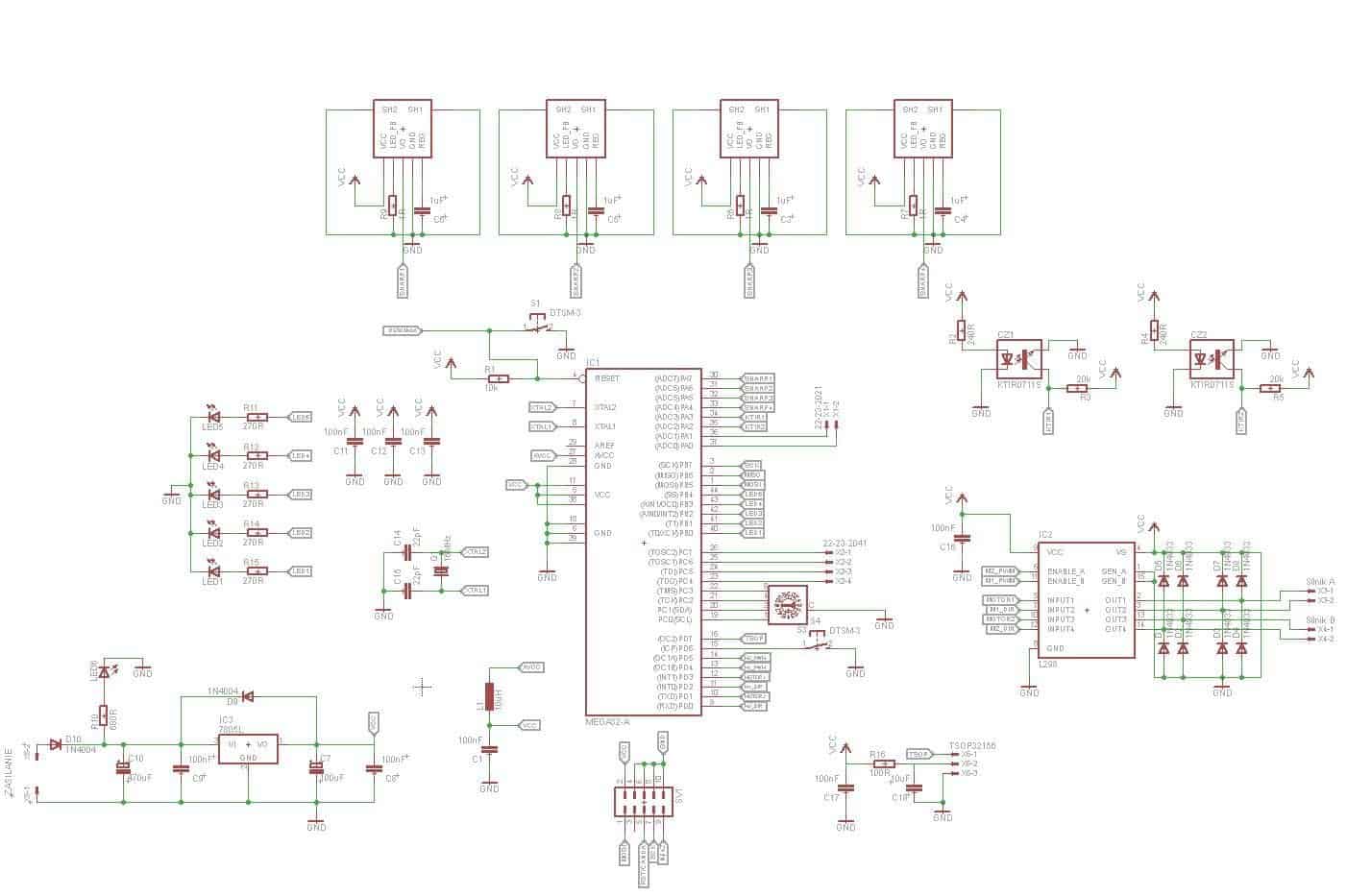

Ale udało mi się zrobić chociaż schemat płytki, a oto i on:

[Aramis]

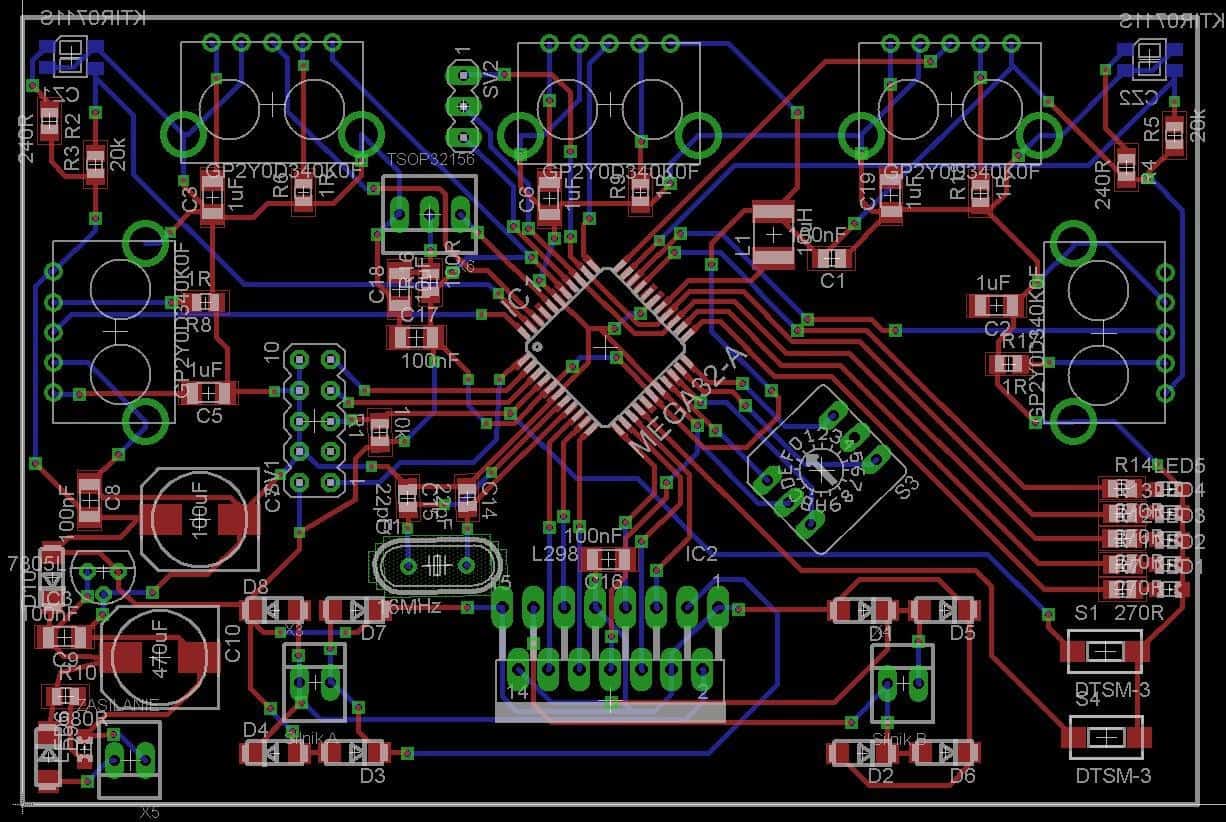

Po dość długiej przerwie, znalazłem czas i zrobiłem projekt PCB.

Czy moglibyście mi podpowiedzieć co mogę poprawić? - jest to moja pierwsza pcb.

Mam duże wątpliwości co do ścieżek poprowadzonych pod uC...

Z góry dziękuję.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[klonyyy]

Chyba każda przelotka na tej płytce robi zwarcie... Nie zapominaj o tym że przelotka jest na warstwie top i bottom, i nie może dotykać innych ścieżek nawet malutkim różkiem.

[Harnas]

Według mnie 90% przelotek jest nie bezsensownych i nie potrzebnych.

[Aramis]

Dzięki - biorę się za poprawianie.

[ps19]

1.Płytka zbyt duża, elektrolity dałeś chyba największe z biblioteki

2.Kwarc, mostek daj w SMD (Wersja L298P) - jest w bibliotece SparkFun

Biblioteka SparkFun: https://github.com/sparkfun/SparkFun-Eagle-Library/blob/master/SparkFun.lbr

3.Przelotek jest zbyt dużo, zrób je okrągłe.

4.Część rezystorów, kondensatorów masz w większej obudowie część w mniejszej - znormalizuj to najlepiej do 0805.

5.Pola lutownicze od SHARP`ów masz bardzo małe, SHARP`y lutuje się powierzchniowo

Poprawna biblioteka: https://www.forbot.pl/forum/download.php?id=1754

6.KTIR`y daj bliżej brzegu płytki.

[Aramis]

Czy jeszcze na coś powinienem zwrócić uwagę?

[ps19]

1.Na wejściu VSS wstaw równolegle 2 tantale coś około 100uF

2.Zastanów się nad wyborem procesora - przerwania (Atmega 32 ma ich 3, a przykładowa Atmega 328 ma ich 24).

3.KTIR`y szybciej odczytasz przez komparator np. LMx58

[Aramis]

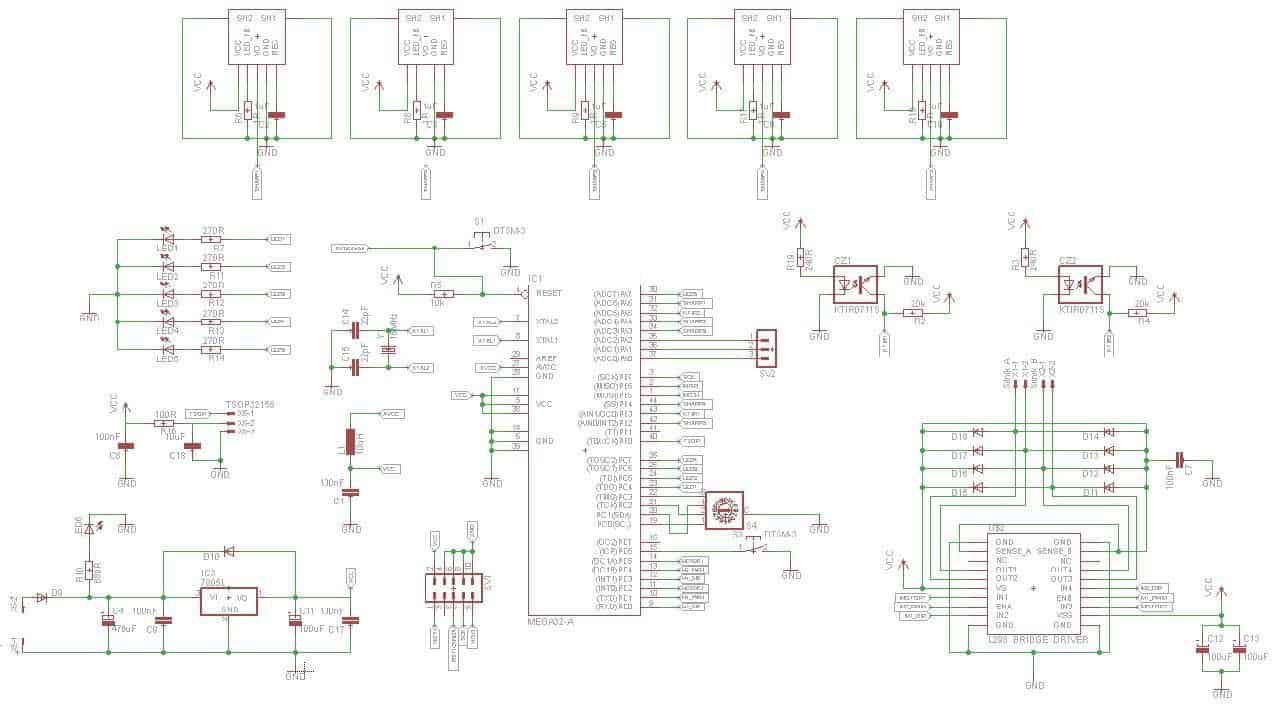

Czy moglibyście sprawdzić to jak podłączyłem układ L298? Nie jestem co do niego pewien...

[Tolo]

Dziwna ta biblioteka (trochę nieczytelna) Diodę sygnalizującą napięcie lepiej dać za stabilizatorem. Kiepsko filtrujesz zasilanie procka (pamiętaj jeden kondensator 100nF na każdy pin VCC) Czyli powinny być trzy a ty masz tylko jeden. Nie wiem czy ten przełącznik będzie wygodny lepiej dać trzy zwykłe.

[Aramis]

dzięki Tolo

[Tolo]

Po za tym tak sobie myślę, że lepiej dać 4 czujniki linii kosztem diodek. I daj schemat trochę większej rozdzielczości. No i taka uwaga, że magistrale ISP też możesz używać jako zwykłe port I/O...

[Aramis]

Tolo możesz mi podpowiedzieć jak byś umieścił te cztery czujniki lini? Bo ja miałem zamiar dać dwa, gdyż do programu jaki sobie założyłem z tyłu będą one nie potrzebne
