Tania frezarka CNC

[Mechano]

Czym to bedziesz sterowal?

[skmskm]

Z PC przez port COM za pomocą arduino.

[skmskm]

Po zastanowieniu zmienię encoder na taki:

http://www.aliexpress.com/item/F09286-Speed-Sensor-Photoelectric-Encoder-Code-Disk-Encoder-Disk-for-C-B-D-E-Smart-Car/2030803421.html

Posiada tarczę z 100 impulsów na obrót co da 0.1mm dokładność i jaka fajna cena.

[skmskm]

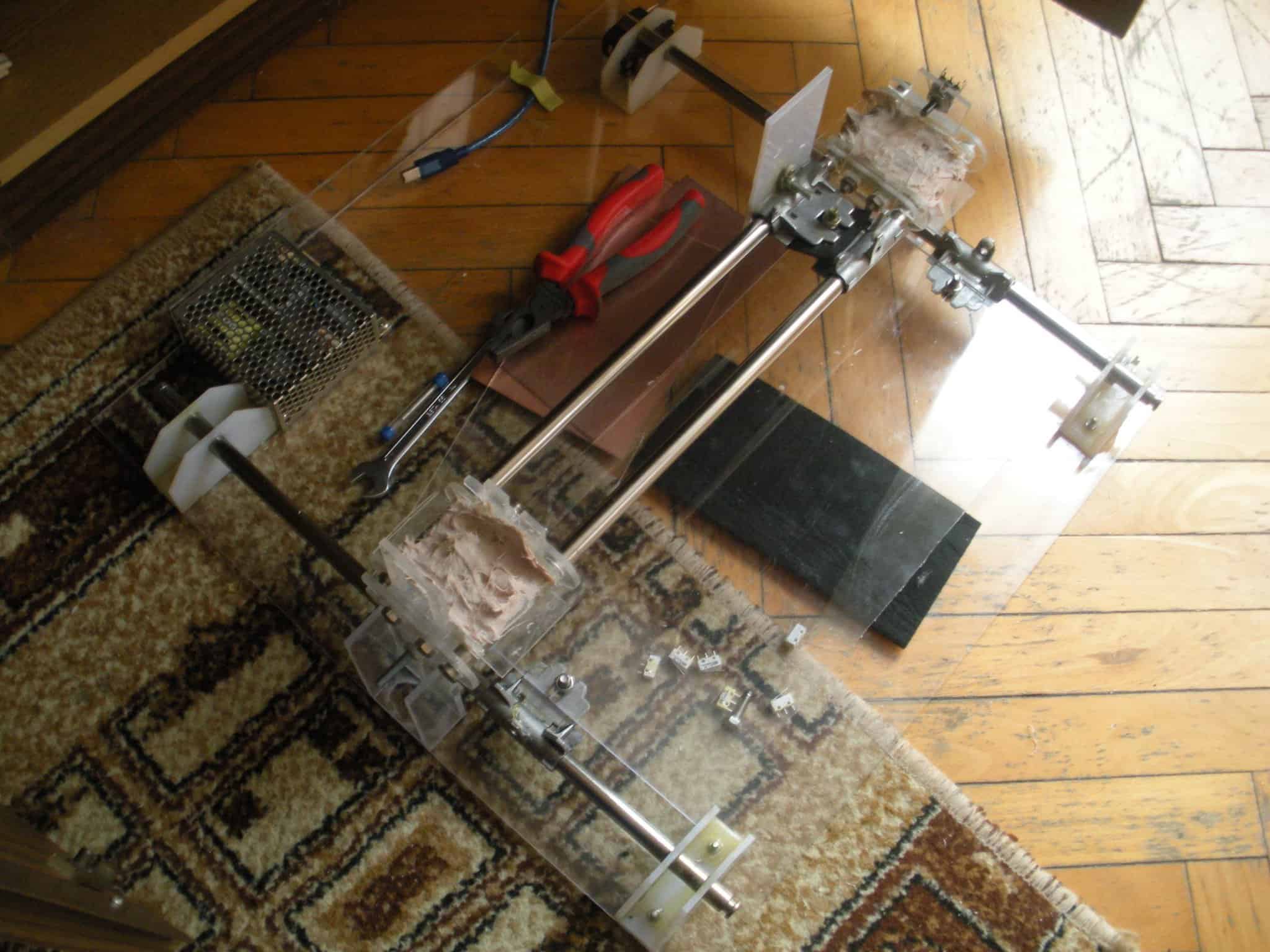

Przerobiłem konstrukcje na wersje ze stołem ruchomym.

Brakuje tylko przyciąć śrubę i wyciąć trochę elementów...

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[skmskm]

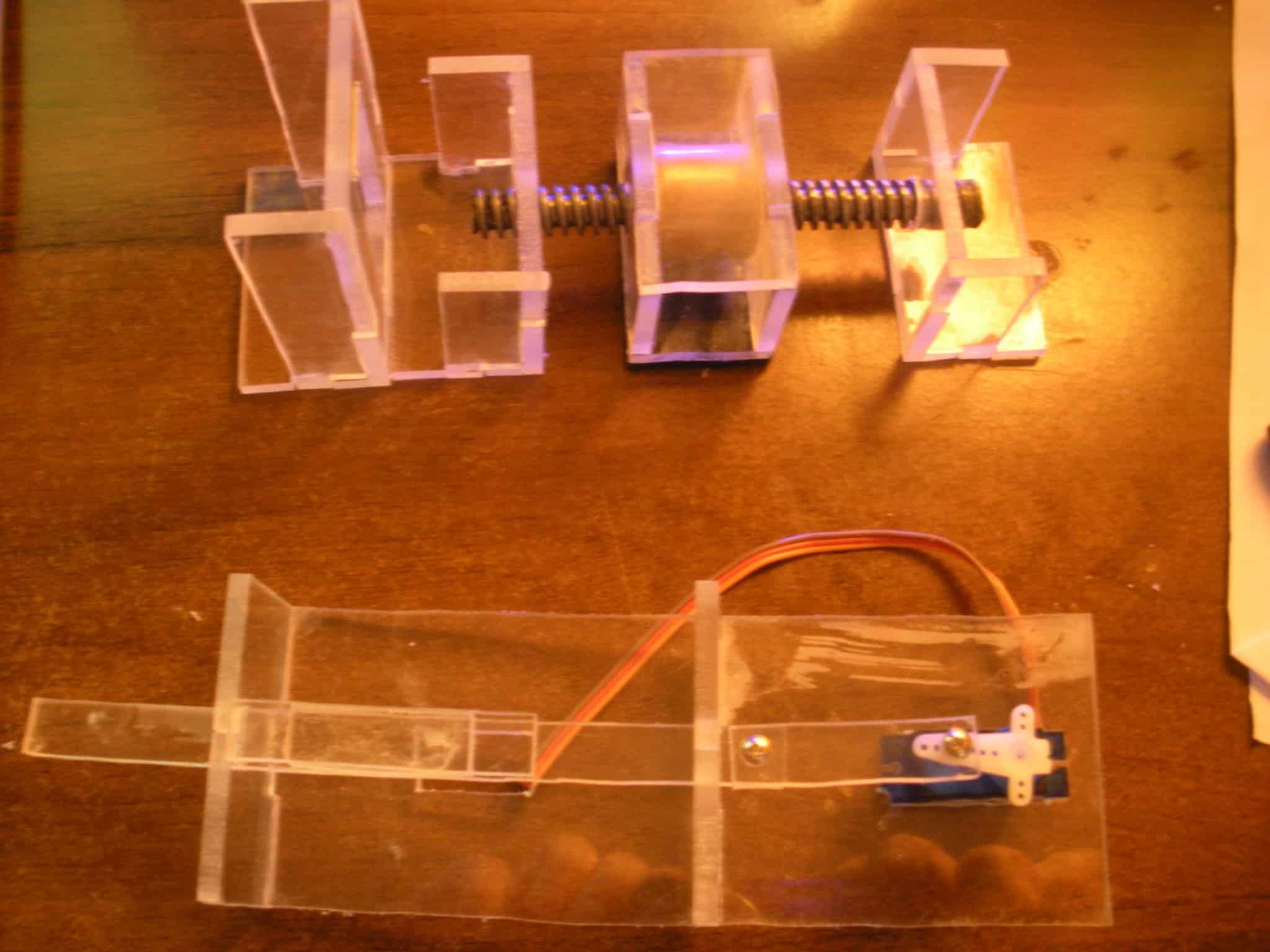

Wyciąłem do pionowej(2) i jednej poziomej(1) osi części(śruba jest w celu pokazowym, będzie użyta dłuższa):

Teraz czekam na encodery, wtedy wytoczę końcówki śruby by dało się zamocować tarcze.

[skmskm]

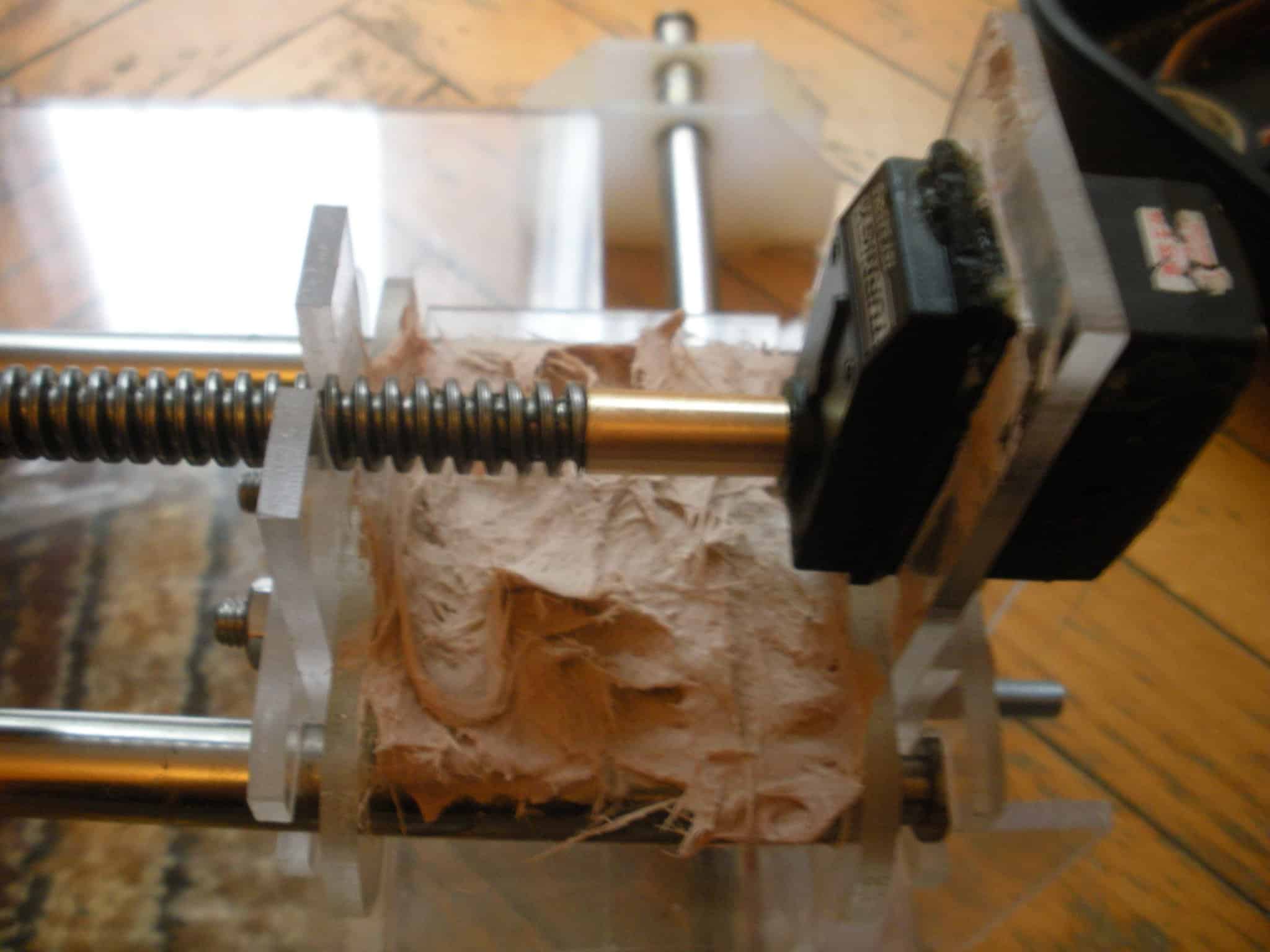

Mam nowe elementy:

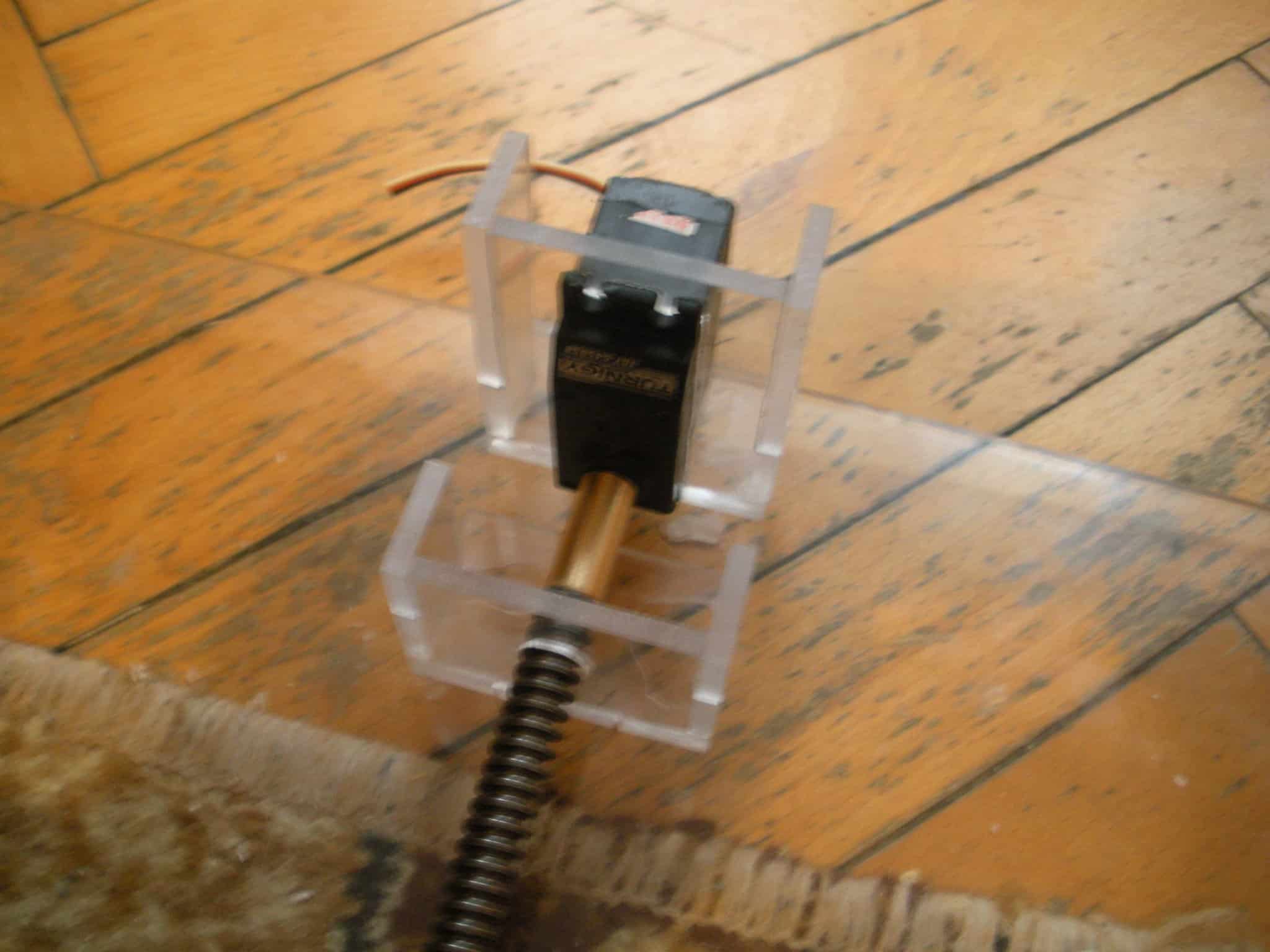

Tulejki pomiędzy śrubą a serwem(w pracy emerytowany tokarz mi je zrobił 😃 ).

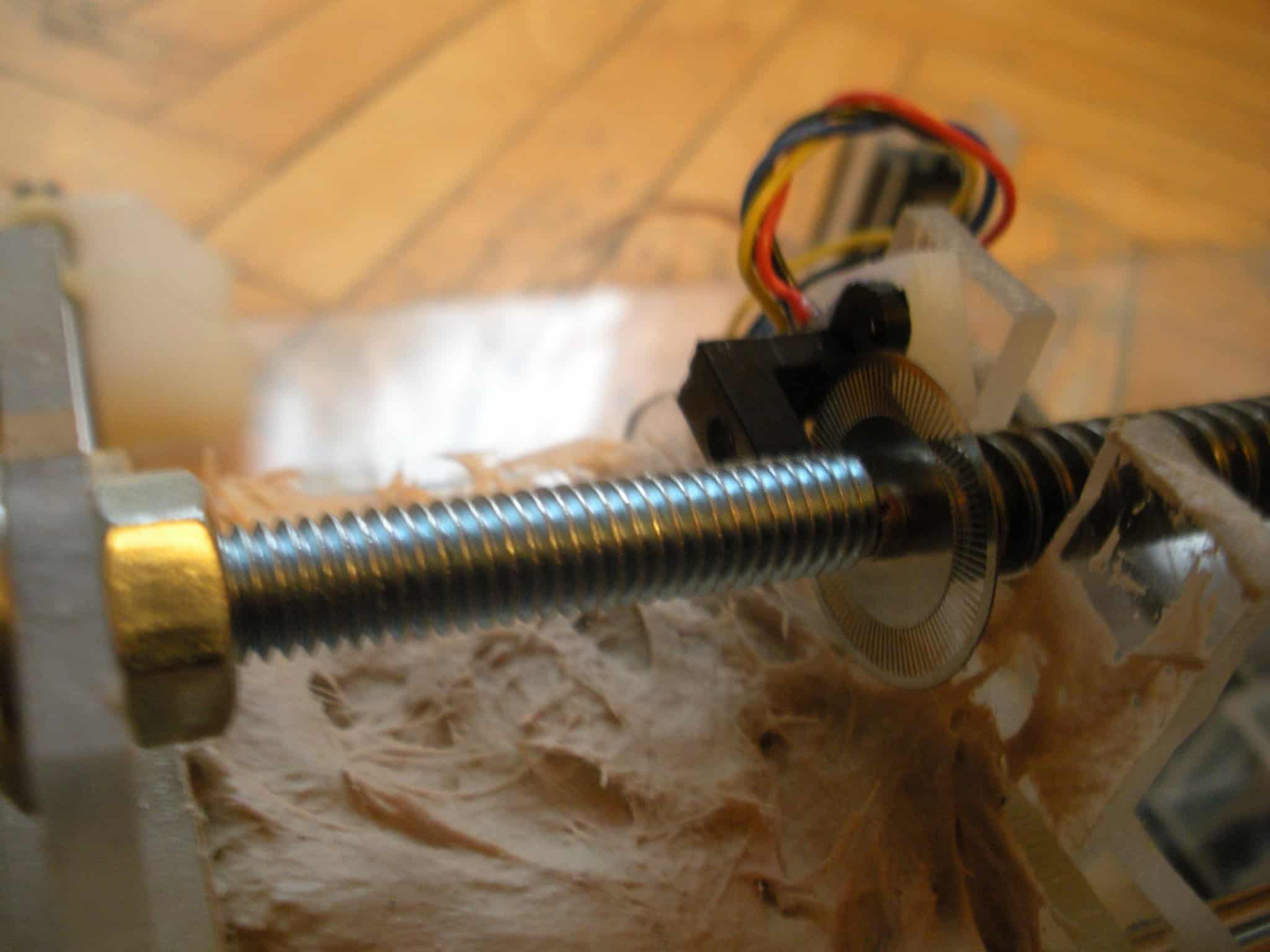

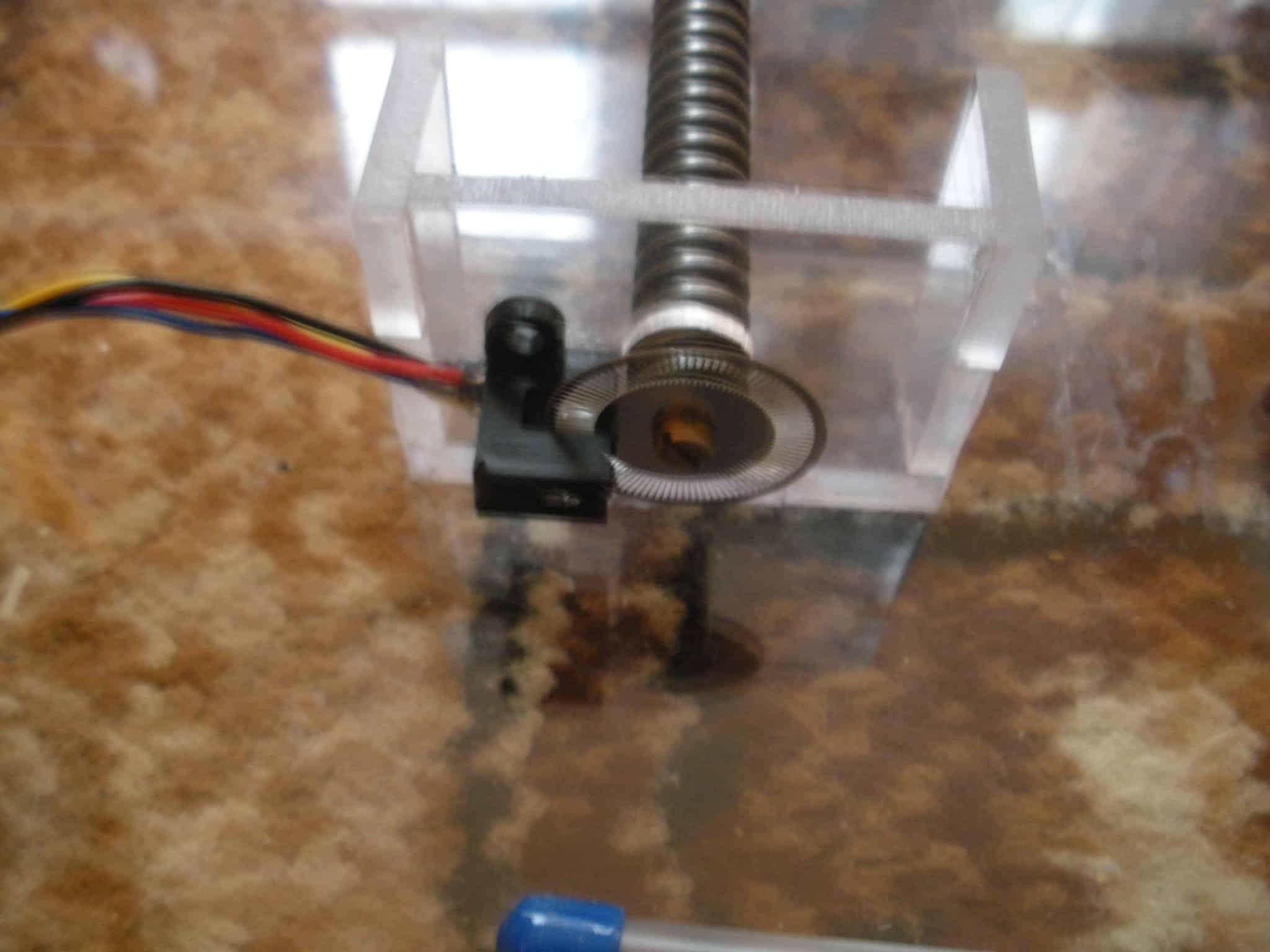

Wytoczony otwór na tarcze do encoderów.

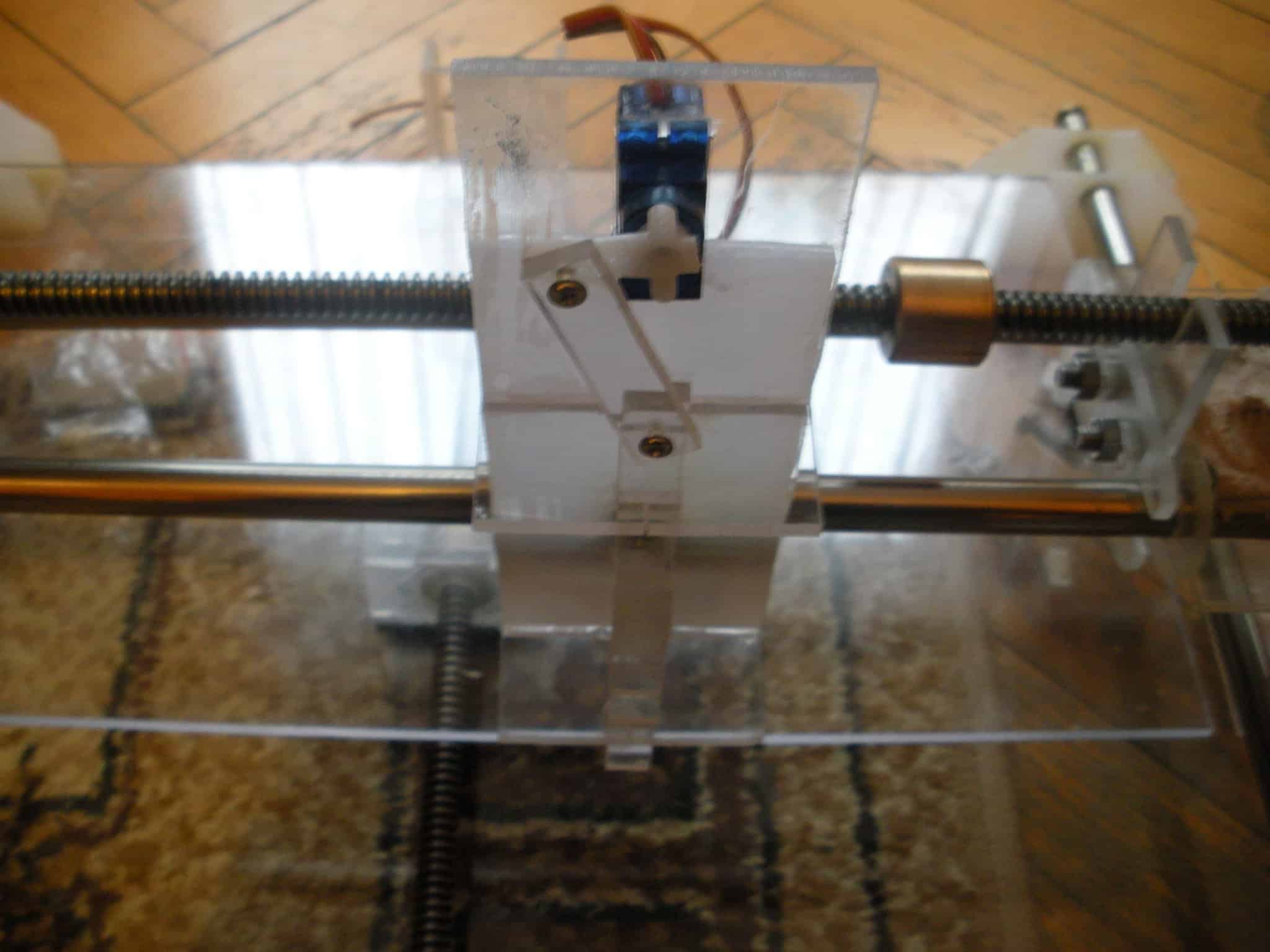

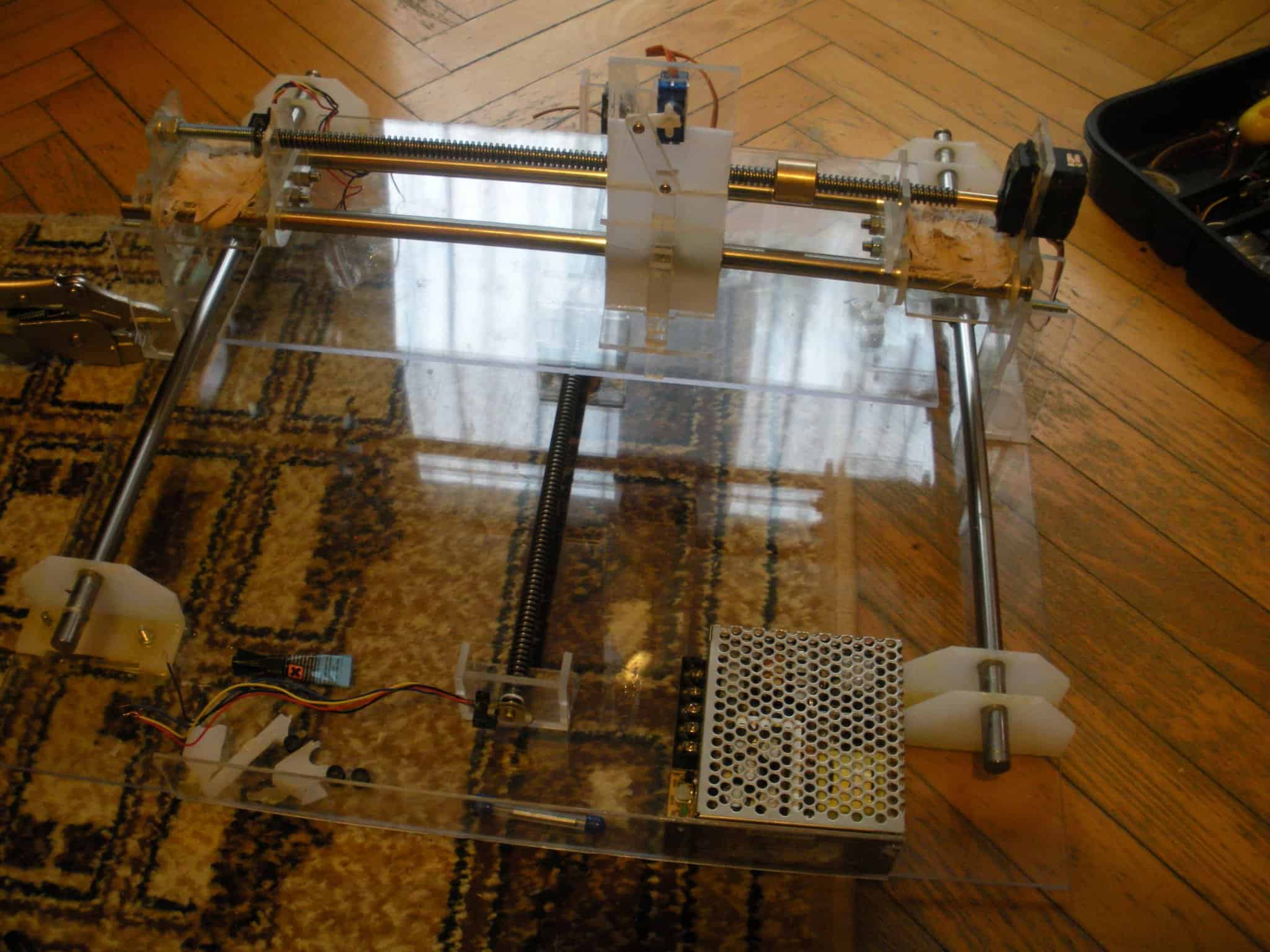

Nowe zdjęcia:

[skmskm]

CNC już działa, rysuje kwadrat bez encoderów na razie i potrafi się automatycznie zerować.

Filmik:

[Treker (Damian Szymański)]

Fajna zabawka wychodzi! Potrafisz z plexy zrobić wszystko 🙂 Nie boisz się, że całość szybko się wyrobi bez łożysk na styku prętów z plexą?

Jakiego kleju używasz, pytam bo praktycznie nie widać łączeń.

[skmskm]

Używam kropelki(nieraz uratowała maszynę pierwsze błędy).

Raz mi karetka pojechała za daleko wtedy żadnych złamań tylko części do ponownego sklejenia 😃.

O wyrobienie się nie martwię bo obroty są mizerne maks. 1 obrót na sekundę.

Wyrzynarka stołowa jest lepsza od CNC bo tańsza, ale CNC się przyda do pcb...

[Treker (Damian Szymański)]

Używam kropelki(nieraz uratowała maszynę pierwsze błędy).

Pamiętam, że swego czasu próbowałem kleić plexi kropelką i kompletnie nic to nie dawało. Wtedy najlepszym klejem były opiłki plexi roztopione w acetonie - genialna sprawa 🙂

[skmskm]

Kropelka lubi płaskie elementy wtedy trzyma dla tego mam te wcięcia.

I lać po stronie chropowatej.

Słyszałem od kolegów z pracy że tak to robili.

No ale teraz to oni na gorąco kleją, mają specjalne pistolety(po prostu wentylator i grzałka a jaka cena, wiem bo naprawiałem), nie używają pleksy tylko jakieś tworzywo jak w drukarkach 3D. Tylko to co robią drukarka 3D by drukowała ze sto lat 😋.

[kuba_snk]

Bardzo fajna zabawka. Ale chyba raczej nie znajdzie zastosowania praktycznego z powodu małej sztywności konstrukcji. Na pewno ma dużą wartość edukacyjną.

Co do klejenia Pleksi to opiłki pleksi rozpuszczone w acetonie dają radę ale połączenie po pewnym czasie robi się kruche. Proponuje wypróbować klejenie monomerem (metakrylan metylu). Można go otrzymać z resztek pleksi. Metakrylan metylu w kontakcie z polimetakrylanem metylu (pleksi) zaczyna polimeryzować, niestety dość wolno. Powstałe w ten sposób spoiny są dość trwałe i nie rzucają się w oczy.

Pozdrawiam.

[skmskm]

sorry ale sztywności tu nie brakuje. Ta szara masa to praktycznie kamień trzymający dwa pręty stalowe fi 10(z drukarek). Ogólnie wszystko jest bardzo sztywne inaczej by się nie dało rady przemieszczać(kantowało by się).

Jak dodam nowe encodery to da mi 0.006mm dokładność.

[Marooned]

to da mi 0.006mm dokładność

Ach te teoretyczne dokładności 🙂

[skmskm]

Zdaje sobie sprawę że to teoria, luzy pokażą co będzie.

Takie były "najsłabsze" encodery 😋.
