Li pola możesz ładować baterii nie. Możesz zmienić akumulator na 3s.

[Ven_64]

Zmiana źródła zasilania będzie miała (jeśli się na to zdecyduję) na celu obniżenie kosztów, aby móc wprowadzić w życie dodanie wyświetlacza / zmianę serw. W końcu to jest ważniejsze od eleganckiego zaslilania. Ale jeszcze zobaczę jak będzie z trwałością tych moich serw po przeróbce - zostawie to włączone na jakieś 2 godz. i obejrze zębatki, wtedy zdecyduje jak będzie ok to zostają i prawdopodobnie zasilanie też.

[Phil]

Ja stanowczo odradzam zasilanie z baterii 9v. Za długo na niej nie pojeździsz, o ile w ogóle pojeździsz... Ma ona małą wydajność prądową. No i jak Mechano wspomniał - Li-pola można ładować, a baterii nie.

[Ven_64]

Zasilanie zostaje. Serwa działają bardzo dobrze, nie ma problemów z wytrzymałością połączenia klejem, a obracają się szybko (orczyk przy włączonym się zlewa) - ergo one też zostają. Teraz pytanie: czy warto zainwestować w wyświetlacz czy starczą diody?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Ven_64]

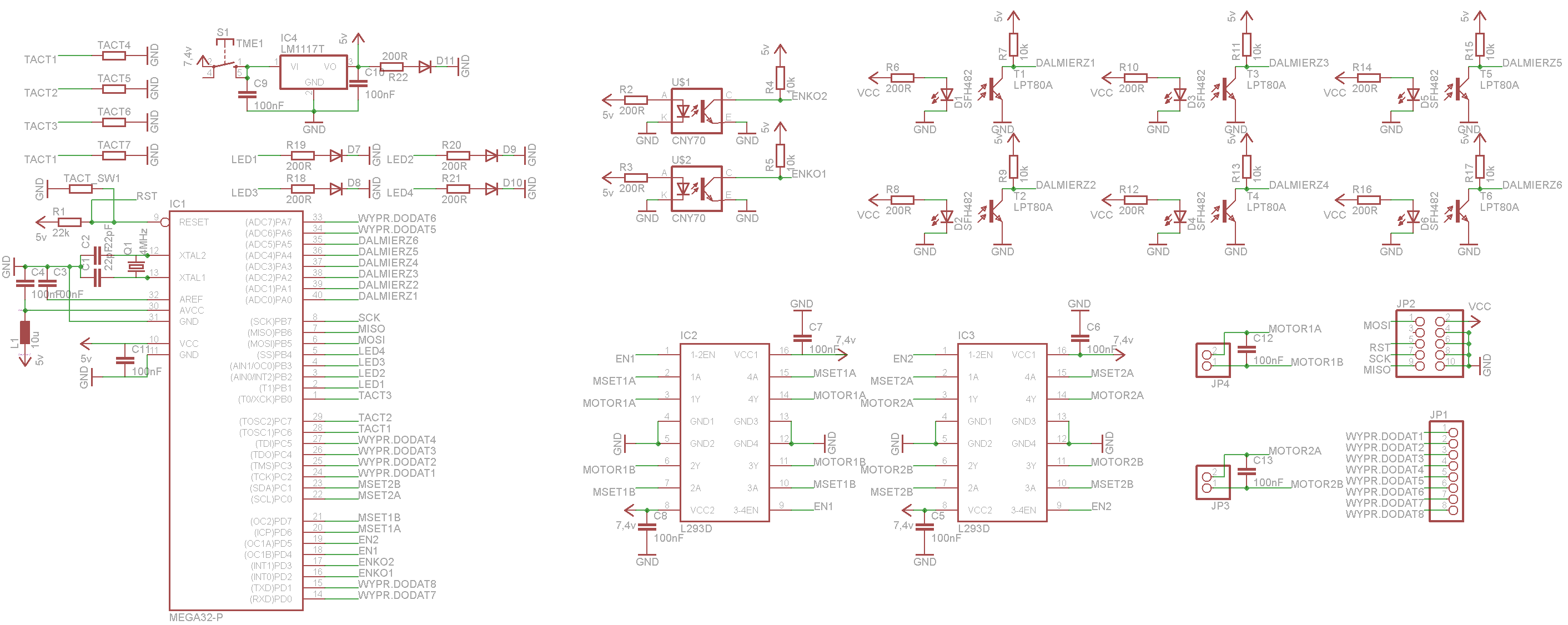

Nowy schemat z atmegą 328:

Prosze o sprawdzenie, jednak cny70 - jak podczas podliczania ceny zobaczyłem ktira na tle groszówki to mi się odechciało 😋

[aixI]

Dla poprawności brakuje Ci kropek przy kondensatorze ceramicznym C11 (na zasilaniu uC).

[Treker (Damian Szymański)]

Na schematach masa zawsze w dół, a vcc do góry 😉

[Mechano]

Piszesz o atmedze328 a na schemacie masz 32.

[Ven_64]

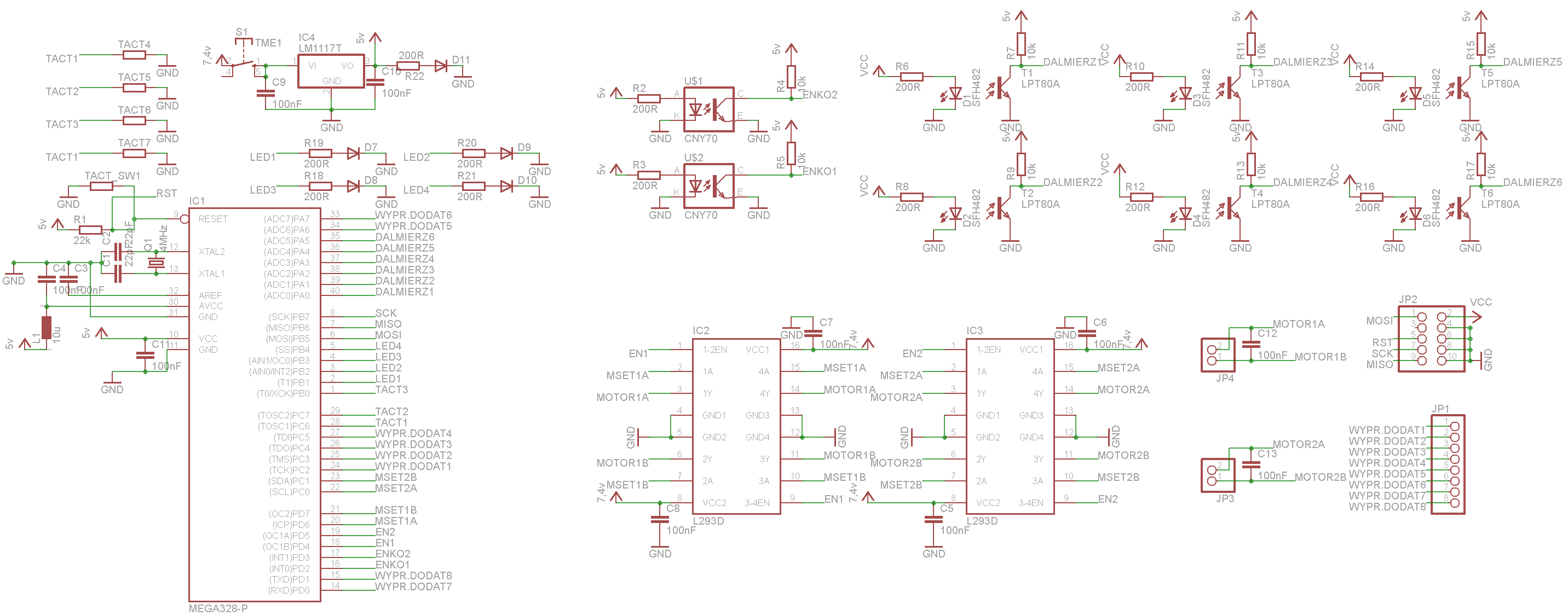

No, i to już chyba perfekcyjny schemat:

[aixI]

Mógłbyś jeszcze ładnie go podzielić na bloki, przy tym rozsunąłby się trochę i stałby się jeszcze bardziej czytelny, bo w niektórych miejscach etykiety są baaardzo blisko siebie.

[Ven_64]

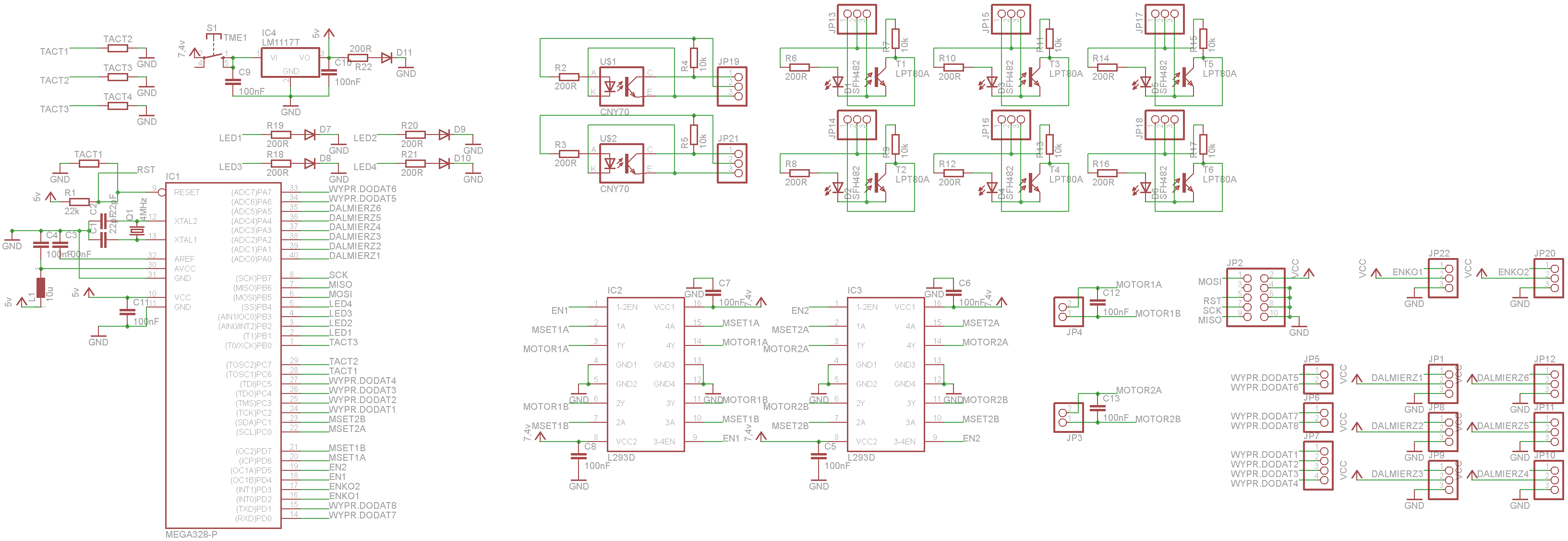

Najnowsza wersja schematu:

Wkrótce zamierzam zrobić pierwszą wersje płytki. Mam jeszcze kilka pytań:

- Czy ma ktoś może bibliotekę eagle do tego złącza jst?

- Czy te mocowania pasowałyby do serw mikro?

[ps19]

1. Do tego złącza JST świetnie pasują biblioteki od zwykłych goldpinów, wystarczy zostawić niecały milimetr więcej miejsca wokół złącza i pasuje bez problemu

[Slawus]

1. Do tego złącza JST świetnie pasują biblioteki od zwykłych goldpinów, wystarczy zostawić niecały milimetr więcej miejsca wokół złącza i pasuje bez problemu

To jest złącze SMD.

Sprawdź w bibliotece con-molex

[Ven_64]

Chyba zrobię to inaczej, przylutuje to do kabelków a kabelki przez goldpin do płytki.

[Slawus]

Chyba zrobię to inaczej, przylutuje to do kabelków a kabelki przez goldpin do płytki.

Strasznie nietrwałe rozwiązanie...

Nie ma takiego złącza w con-molex?
