11 godzin temu, StefanekP napisał:

Z II prawa Kirchoffa wynika, że suma napięć na tych rezystorach jest równa napięciu zasilania(9V). Według prawa Ohma(U=I*R) napięcie na danym elemencie jest proporcjonalne do jego oporu. Opór rezystora 10k jest 10krotnie większy od oporu rezystora 1k, więc napięcie na rezystorze 10k będzie 10 razy większe.

Nie rozumiem tylko tego w przykładzie jest pokazane, że napięcie przy podłączonym rezystorze 1 k om wynosi 9,14 V, natomiast przy rezystorze 10 k om 9,34 V. Każdy z rezystorów, jest podłączony i mierzony osobno. Drugi przykład to ładowarka do telefonu przy napięciu 9V prąd to 1,67 A, a przy napięciu 5V prąd to 2 A.

Dlaczego występuje taka różnica?



Już chyba rozumiem czyli, czym jest większy opór to płynie mniejszy prąd a co za tym idzie jest większe napięcie, a jeśli jest mniejszy opór, prąd płynie większy, natomiast zmniejsza się napięcie. Dobrze rozumuje?

Edytowano Luty 4, 2022 przez Vickul

[StefanekP]

2 godziny temu, Vickul napisał:



Już chyba rozumiem czyli, czym jest większy opór to płynie mniejszy prąd a co za tym idzie jest większe napięcie, a jeśli jest mniejszy opór, prąd płynie większy, natomiast zmniejsza się napięcie. Dobrze rozumuje?

Tak. Łączne napięcie na wszystkich elementach obwodu(w tym przypadku na rezystorach) jest równe napięciu zasilanie a im większy opór danego elementu, tym większa część tego napięcia odkłada się na nim.

PS: Mi udało się to w miarę zrozumieć dopiero parę miesięcy po tym, jak się tego uczyłem😄.

[daleksi]

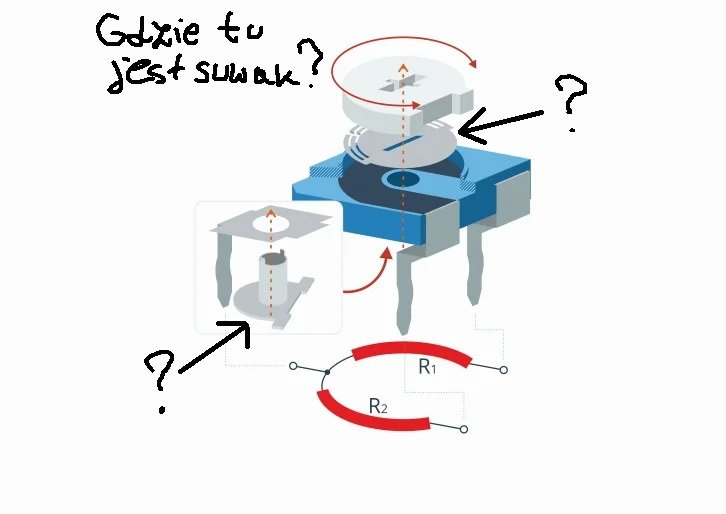

Witam, rozumiem na czym polega działanie potencjometru i jego budowę ale nie rozumiem tej grafiki, która go ma przedstawiać od środka

Edytowano Luty 24, 2022 przez daleksi

[Gieneq]

@daleksi witam na forum 🙂 Suwak to ten obrotowy element, który przesuwa się po grafitowej ścieżce.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[fnx4]

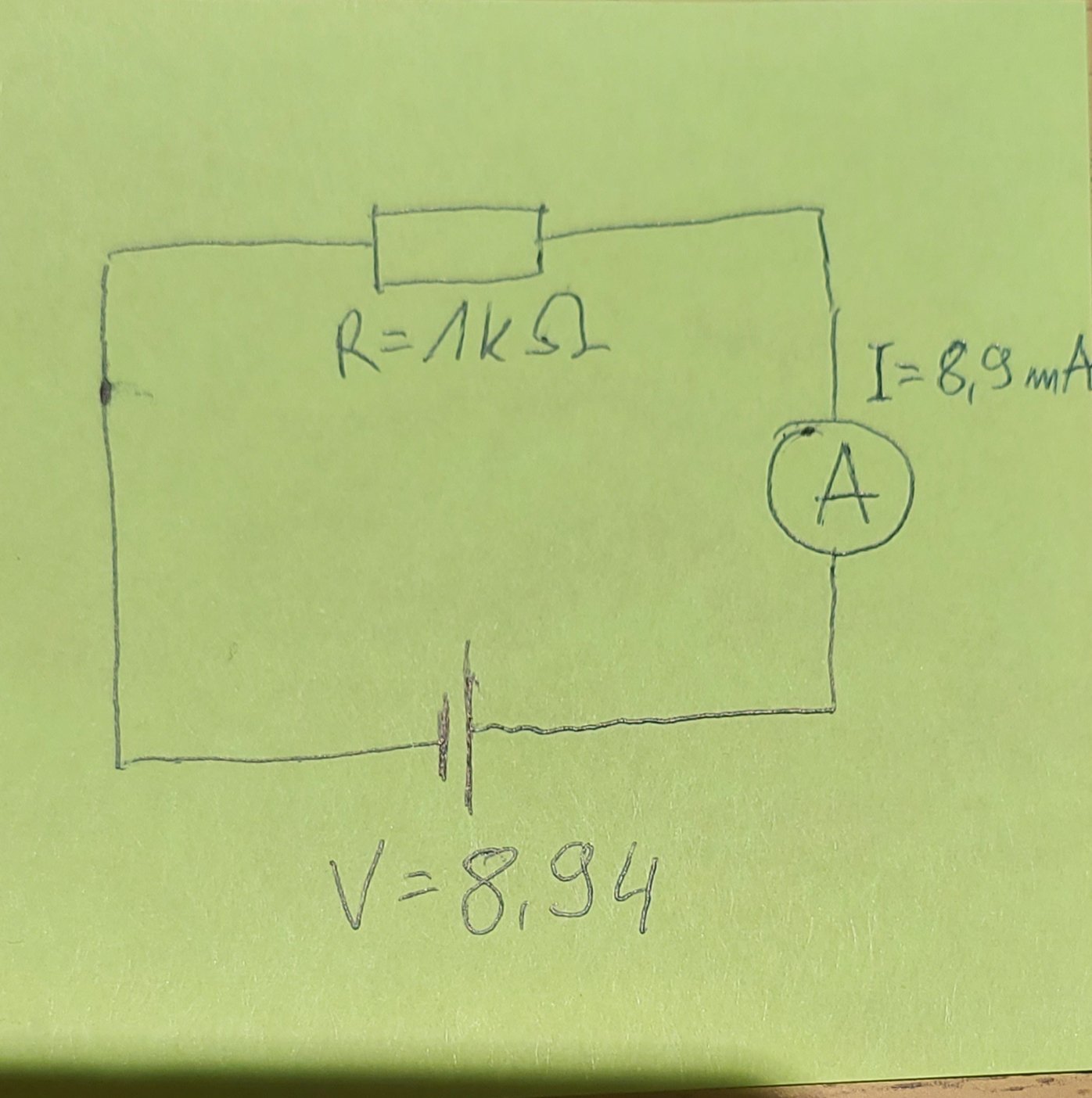

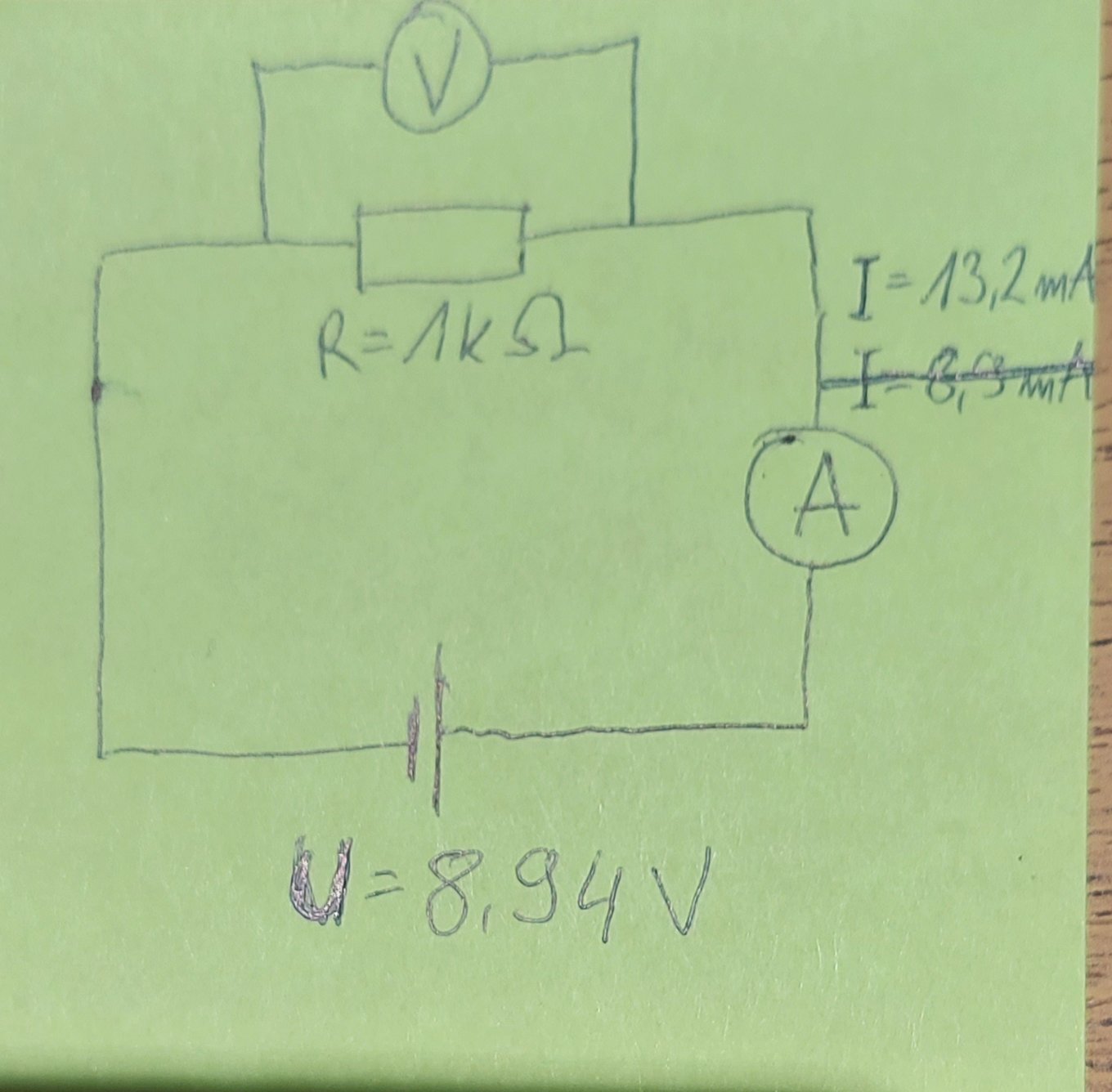

Zrobiłem obwód z rezystorem 1000 ohm, baterią 9V i amperomierzem. Amperomierz wskazywał 8,9 mA , ale po przyłożeniu dodatkowo woltomierza na rezystorze nagle amperomierz wskazuje 13,2 mA. Dlaczego tak się dzieje?

[Gieneq]

@fnx4 ciekawe, najwyraźniej twój woltomierz ma rezystancje 2k, to bardzo mało i aż podejrzane bo powinien mieć z 1M

[fnx4]

14 godzin temu, Gieneq napisał:

@fnx4 ciekawe, najwyraźniej twój woltomierz ma rezystancje 2k, to bardzo mało i aż podejrzane bo powinien mieć z 1M

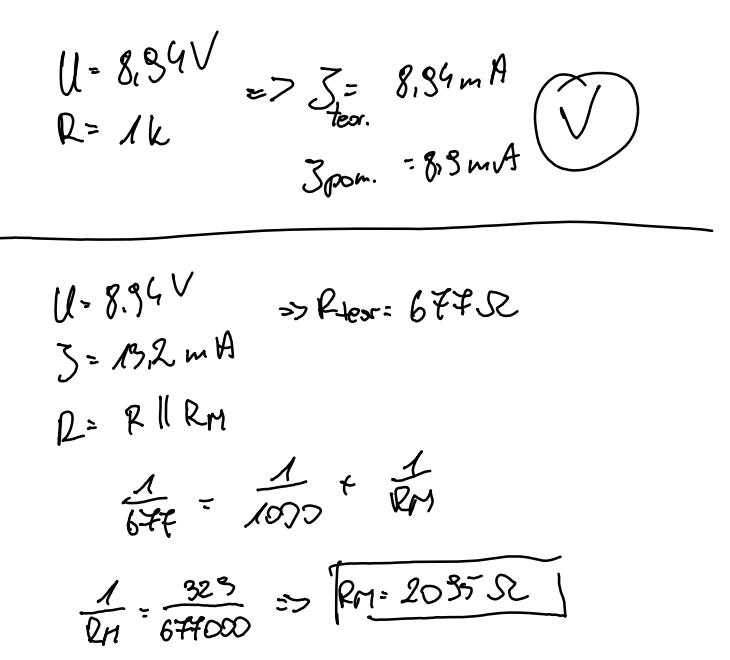

Rzeczywiście. Zapomniałam, że woltomierz również jest opornikiem. A ten multimetr, który robi za woltomierz faktycznie musi mieć małą rezystancję, bo zamieniłem miejscami multimetry i sytuacja jest w normie tzn. natężenie nie wzrosło, czyli ten drugi woltomierz ma duży opór.

[Gieneq]

@fnx4 to się zgadza, dla dobrego woltomierza opór powinien być bardzo duży. Nawet są specjalne laboratoryjne woltomierze z 4 przewodami, żeby pominąć spadek napięcia na kablach.

Amperomierz z drugiej strony powinien mieć możliwie mały opór.

[mormych]

Witam. Przy pierwszych pomiarach natężenia prądu przy użyciu baterii i rezystora na mierniku pokazała mi się 1. Jest to możliwe, żeby z teoretycznych obliczeń wyszło 0,9mA a w praktyce 1mA? (Nie wiem czy podałem prawidłowe jednostki)

[StefanekP]

25 minut temu, mormych napisał:

Witam. Przy pierwszych pomiarach natężenia prądu przy użyciu baterii i rezystora na mierniku pokazała mi się 1. Jest to możliwe, żeby z teoretycznych obliczeń wyszło 0,9mA a w praktyce 1mA? (Nie wiem czy podałem prawidłowe jednostki)

0,9 mA i 1 mA to raczej mała różnica więc to chyba możliwe. Ale z tego co pamiętam taka jedynka na początku wyświetlacza oznacza przekroczenie zakresu.

[mormych]

24 minuty temu, StefanekP napisał:

0,9 mA i 1 mA to raczej mała różnica więc to chyba możliwe. Ale z tego co pamiętam taka jedynka na początku wyświetlacza oznacza przekroczenie zakresu.

Do pomiarów użyłem tak jak napisano, czyli rezystor 10k i bateria 9V. Teoretyczne obliczenia wykazały, że powinno być 0,9mA. Podłączyłem miernik na pomiar natężenia na zakresie do 20m. W filmie wykazało 0,95, u mnie 0,99/1. Natomiast potem zamiast 10k rezystora użyłem 1k i z teoretycznych 9mA zrobiło się 9,80mA i na dodatek znowu więcej niż pokazano w kursie. Robię coś źle?

[StefanekP]

Chyba wydaje się być ok, ten miernik nie jest super dokładny a rezystory też mają jakąś tolerancję, zwykle 5-10%.

[mormych]

7 minut temu, StefanekP napisał:

Chyba wydaje się być ok, ten miernik nie jest super dokładny a rezystory też mają jakąś tolerancję, zwykle 5-10%.

Ok. Dziękuje i pozdrawiam.

[mormych]

Podczas pomiarów  pod tematem drugiego prawa kirchhoffa po dokładnym przyłożeniu sond miernika do rezystora jak na rysunku, przewód wypadł mi z plastikowej obudowy a na zakończeniu jego miedziane druciki były powykręcane. Mogło dojść do jakiegoś zwarcia czy czegokolwiek? Czy to wina po prostu słabej jakości wykonania sond.

[ethanak]

Tani mernik, tanie przewody. Kup porządne.
