Zapomniałem 🙂 , ładowarka teoretycznie może pobierać max. 6A na 12V, liniami 5V i 3.3V zamierzam zasilać proste układy niestety nie wiem ile mogą maksymalnie pobierać prądu. Zamierzam użyć zasilacza o mocy ok 350W i możliwe, że w przyszłości będę używał większej ładowarki dlatego max. prąd będzie raczej ok. 15A na lini 12V. W kwestii 5V i 3.3V niestety muszę poprosić o poradę, gdyż nie wiem ile prądu mogą pobierać proste układy.

Dodam, że prąd brany przez ładowarkę po ustawieniu max nie zwiększa się, jedynie na końcu ładowania zmniejsza się.

Jak widać jestem na razie zielony, więc mogłem coś pomieszać 🙂.

PS. Dziękuje za artykuły, nie wiem jak mogłem przegapić ten o mikrokontrolerach. Arduino pewnie też zrobię 🙂 tylko najpierw kursy elektroniki. Dzięki za genialną robotę!

Link do komentarza
Share on other sites

czarobest, może wypowie się ktoś z większym doświadczeniem kwestii ATX'ów. Ja używałem takiego zasilacza tylko trochę, właśnie do ładowania LiPoli przez jakiegoś Redoxa i nie było problemów. Nie korzystałem jednak nigdy z dużych prądów. Według mnie zarówno przy 12V, jak i 5V lub 3V możesz darować sobie dodatkowe filtrowanie. Najwyżej jak coś nie będzie działało, to dodasz filtrowanie 🙂

czarobest, powodzenia w dalszej nauce!

Link do komentarza
Share on other sites

Grecka litera µ jest wbrew pozorom bardzo łatwa do wpisania na komputerze! 🙂

Wystarczy wcisnąć lewy ALT i trzymając go cały czas wciśnięty - na klawiaturze numerycznej wpisać 0181. Czyli ALT+0181.

Nie wierzycie? To spróbujcie...

[ Dodano: 07-02-2016, 18:11 ]

"Przykład praktyczny" (użycia kondensatora): pamiętam z młodych lat, jak w rowerach z PRL-u do tzw. "dynama" podłączaliśmy kondensator o odpowiednio dużej pojemności (nie pamiętam już dziś wartości).

Efekt? Po zatrzymaniu roweru (a więc i prądnicy - "dynama") światła (lampy) roweru świeciły jeszcze przez długi czas... 😉

  • Lubię! 1
Link do komentarza
Share on other sites

encelados, bardzo słuszna rada, co do wpisywania µ 🙂 Zapomniałem o tym triku, a może się przydać!

Przykład z rowerem również bardzo praktyczny, trzeba tylko uważać, aby kondensator był jeszcze przystosowany do pracy z odpowiednim napięciem. inaczej możemy go szybko uszkodzić!

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

encelados, bardzo słuszna rada, co do wpisywania µ 🙂 Zapomniałem o tym triku, a może się przydać!

A nie lepiej użyć narzędzia "Character Map" wbudowanego w windows?

Możemy wybrać znak jaki tylko chcemy i nie trzeba uczyć się żadnych kodów na pamięć.

Jak je otworzyć:

Klikamy: "WIN + R"

Wpisujemy: "charmap" i klikamy enter

Klikamy: "Advanced view" / "Zaawansowane"

W polu: "Search for:" / "Wyszukaj:" wpisujemy nazwę znaku, którego chcemy użyć:

Link do komentarza
Share on other sites

elektroda, masa jest wspólny punktem układu, względem którego dokonujemy pomiaru napięcia. Mówiąc prościej, w naszym przypadku, jest to biegun ujemny baterii.

Link do komentarza
Share on other sites

ryziński, wszystko zależy od parametrów kondensatora. Zwieranie wyprowadzeń takiego maleństwa jak 100pF, czy nawet 100uF raczej nic złego mu nie zrobi 🙂

Link do komentarza
Share on other sites

Na wstępie wyjaśnię, że jestem totalnie zielony w kwestii elektroniki. Moim problemem jest podłączenie szeregowe i równoległe. Nie do końca potrafię zrozumieć jak to jest. Niby wiem jak podłączyć rezystory szeregowo i równolegle ale jeśli chodzi o kondensatory to już kompletnie nie wiem jak to zrobić, dlatego nie mogę wykonać zadania z kursu. Oczywiście wykorzystałem promocję i zakupiłem sobie książki o elektronice ale zanim przyjdą może ktoś wytłumaczy mi mój problem, żebym mógł dalej działać.

Wrzucam zdj jak rozumiem połączenia:

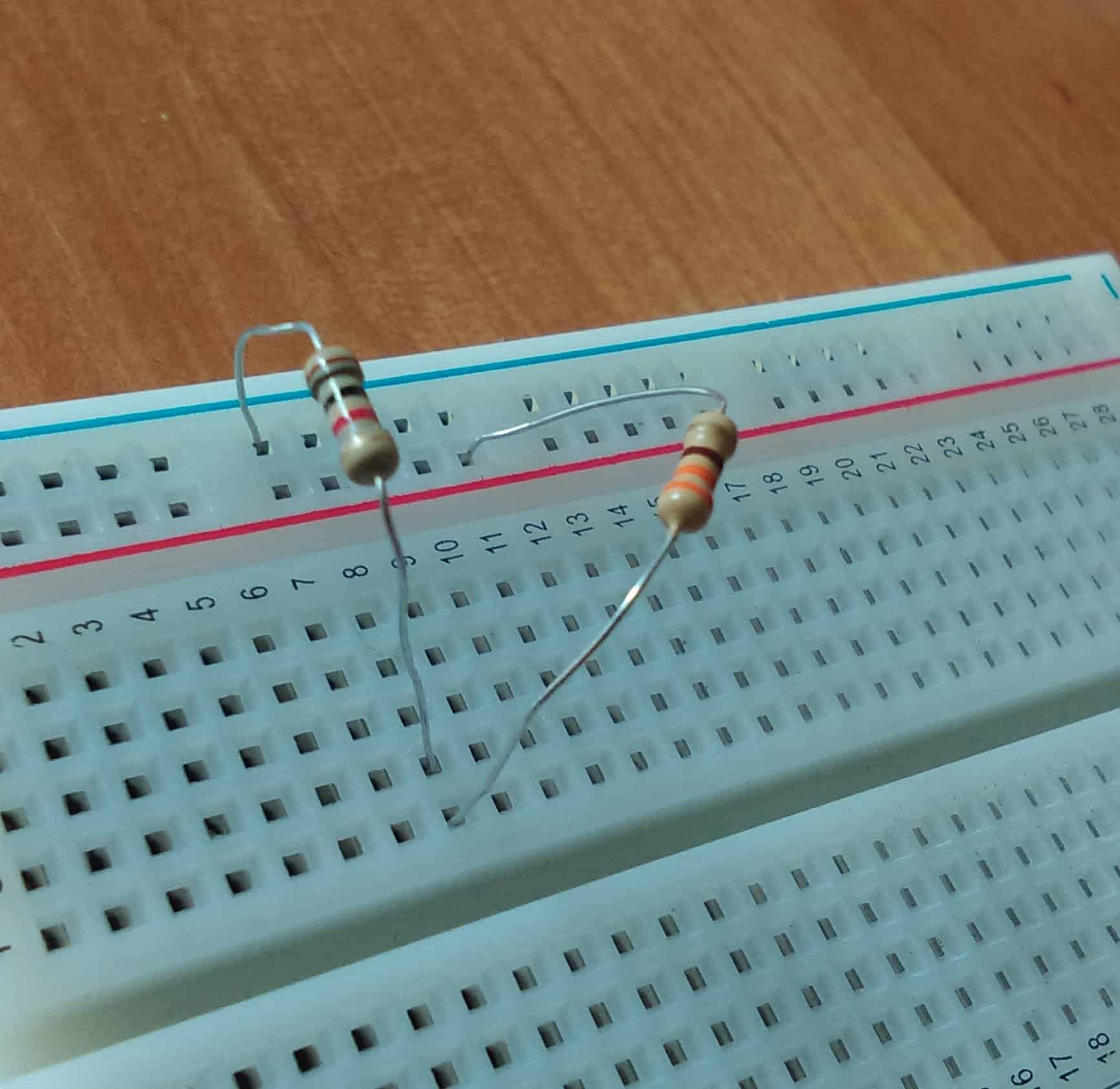

Rezystor szeregowo i równolegle:

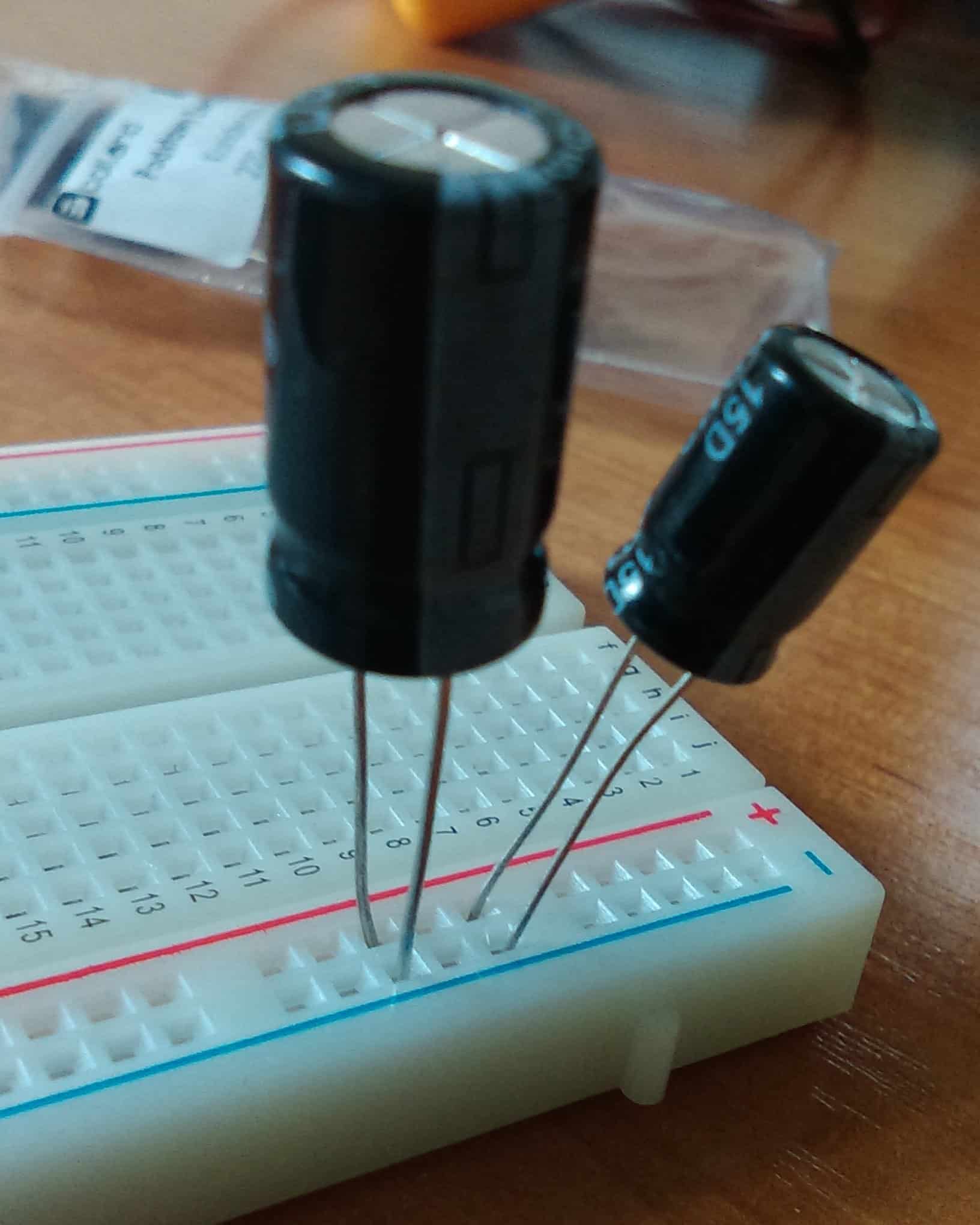

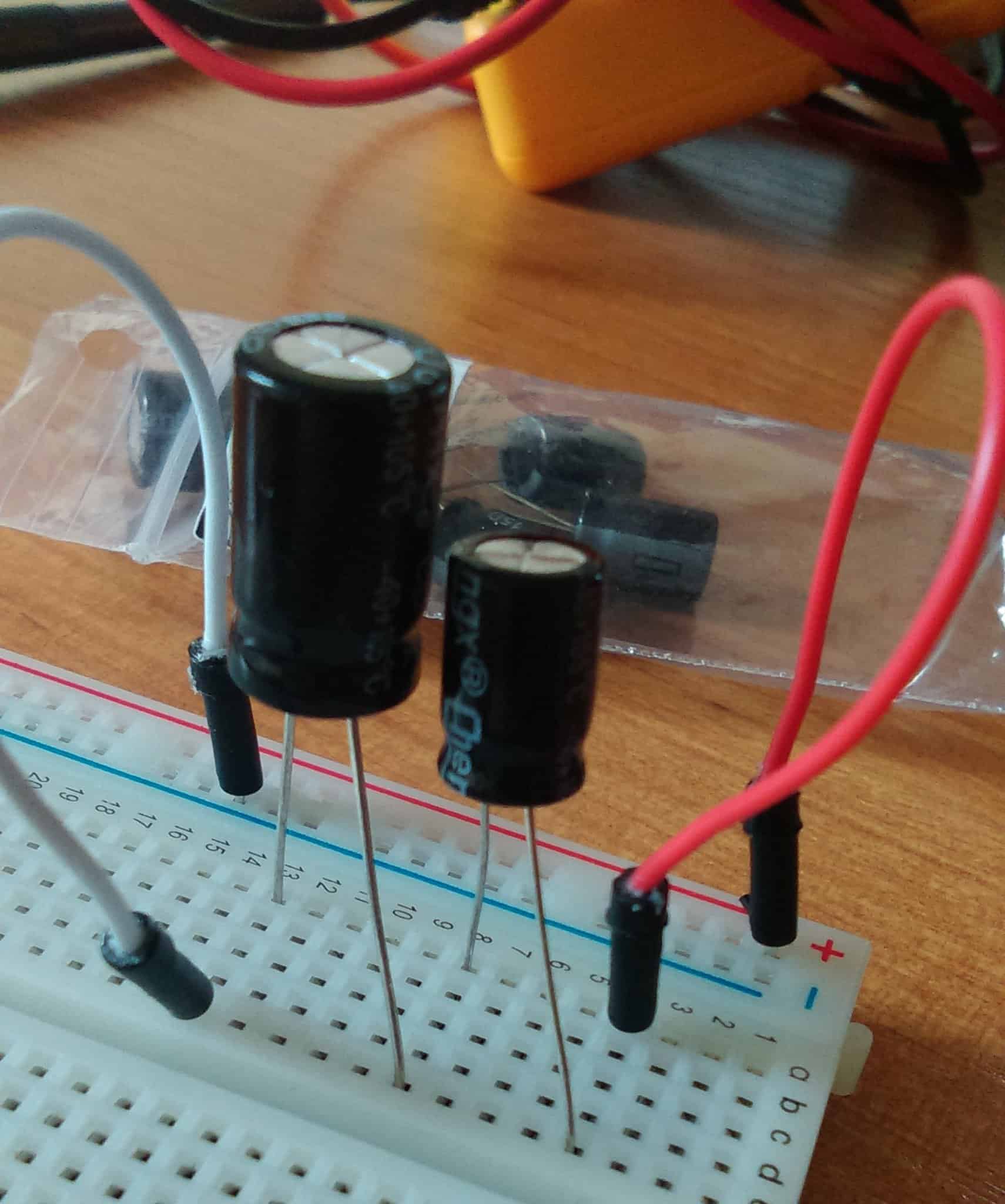

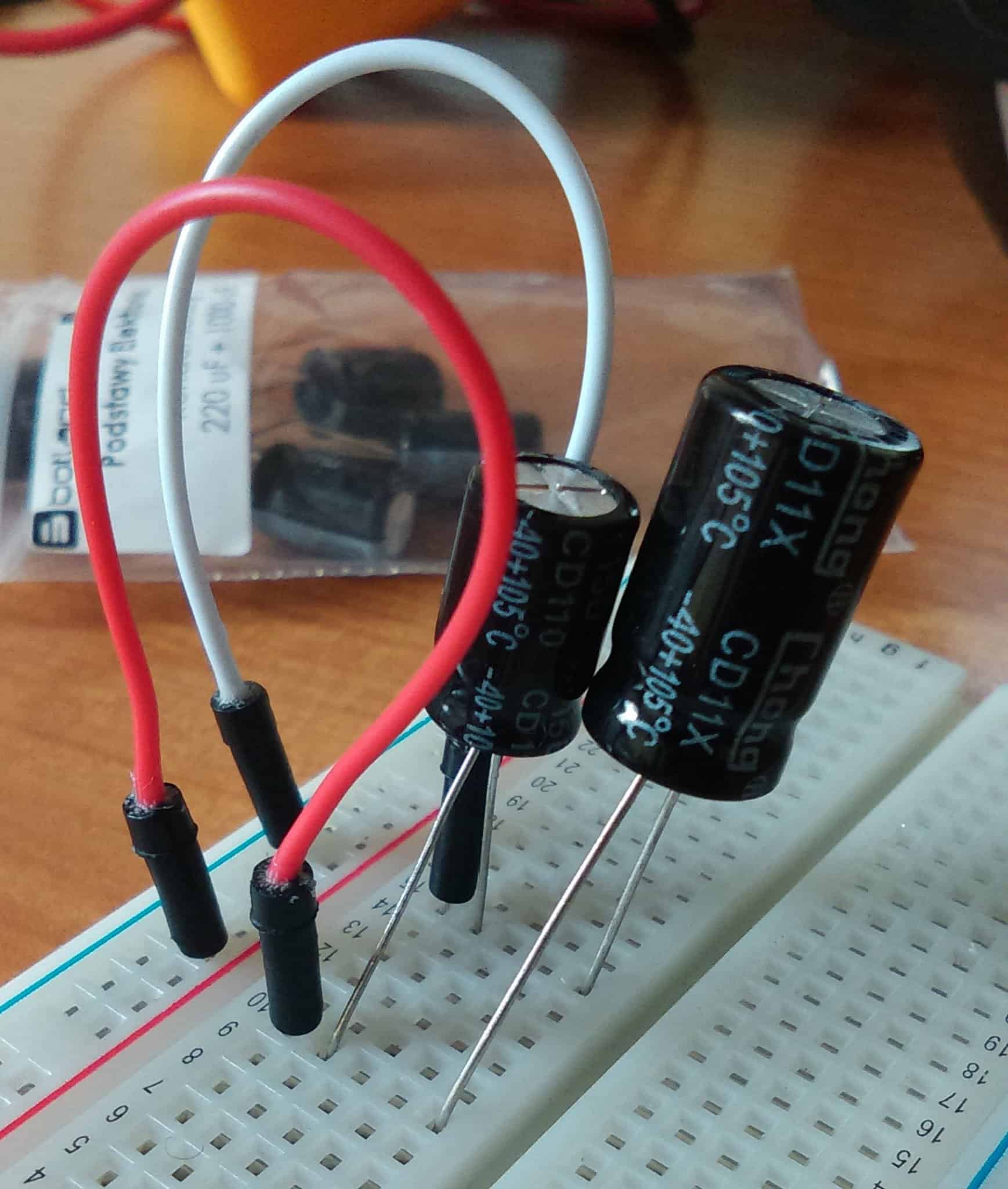

I kondensatory szeregowo i równolegle:

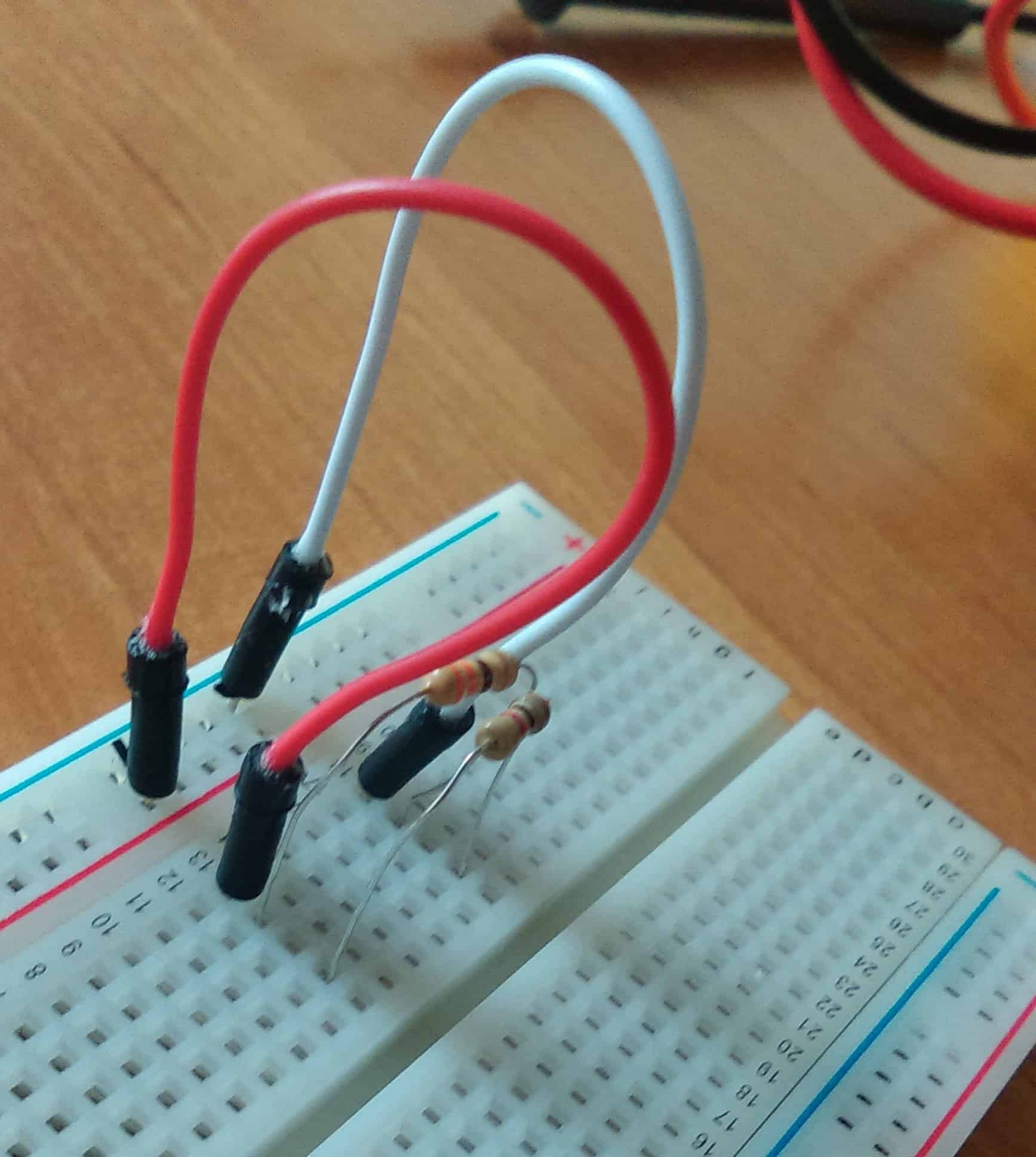

A i jeszcze jak tak podłączyłem to myślałem że są równolegle ale dioda świeciła dłużej jak przy szeregowym:
