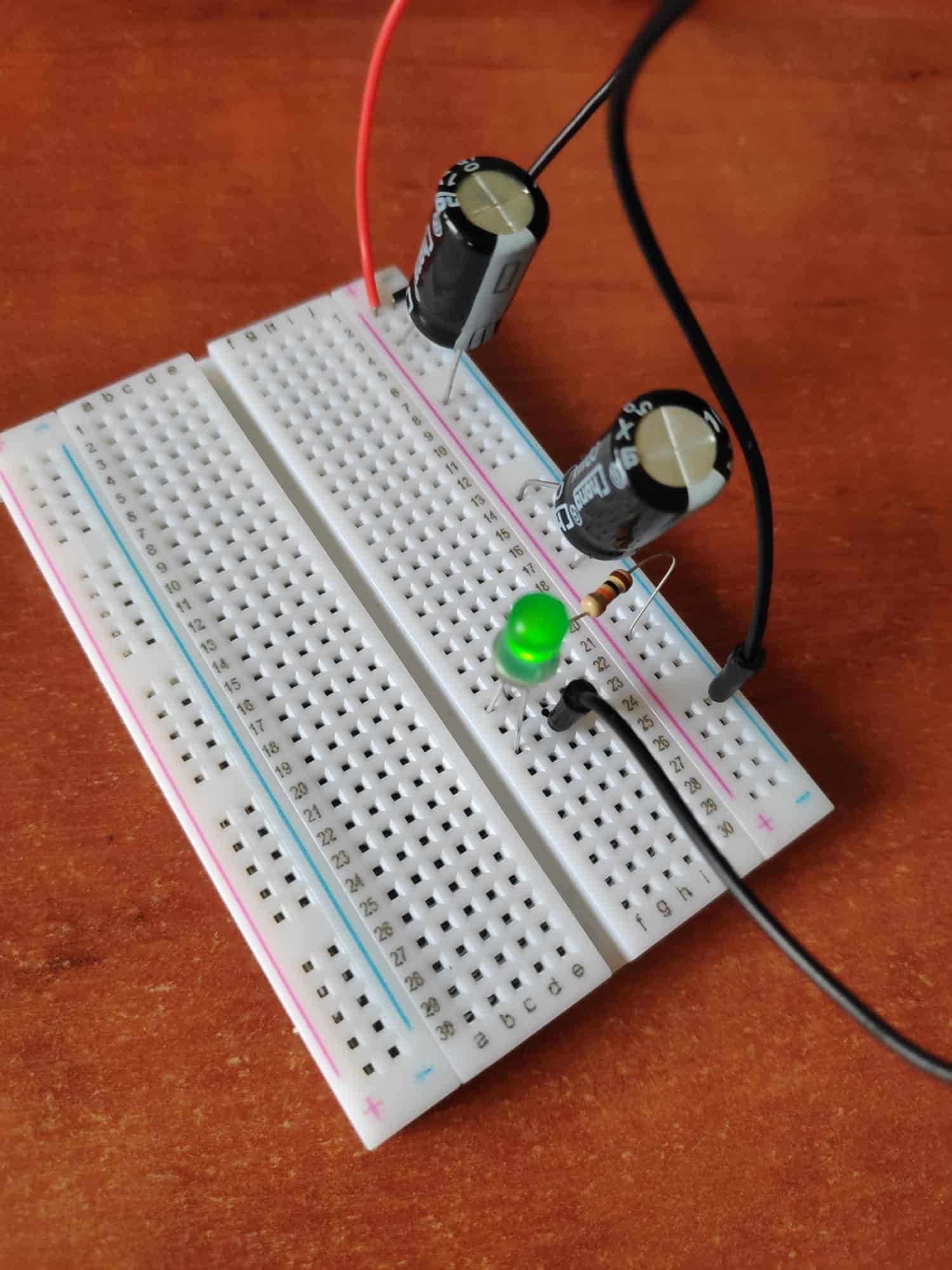

Mikolaj 0 Czerwiec 19, 2019 Udostępnij Czerwiec 19, 2019 Cytat Kondensatory sprawdzają się w roli filtrowania, ponieważ nie przepuszczają prądu stałego (można je podłączyć do baterii bez obawy o jej zwarcie), za to przewodzą prąd zmienny. Dzięki temu, zakłócenia w postaci napięcia zmiennego, są zwierane do masy. Kondensatory elektrolityczne, mimo osiągania dużych pojemności, nie są skuteczne w filtrowaniu sygnałów o naprawdę wysokich częstotliwościach. Jest to spowodowane pewną ich niepożądaną cechą, zwaną indukcyjnością szeregową (o indukcyjności w dalszej części kursu). Z kolei kondensatory ceramiczne nie potrafią skutecznie odfiltrować zakłóceń o niewielkich częstotliwościach. Chciałbym dopytać o ten prąd stały i zmienny, ponieważ nie rozumiem tego. Pierwsza myśl była taka, że skoro podłączamy stałe źródło zasilania jakim jest bateria, to przez kondensator przechodzi właśnie prąd stały, najpierw ładując kondensator, a kiedy już to zrobi przechodzi dalej do rezystora i potem do diody. Czy właśnie to, że najpierw się ładuje a potem przepuszcza prąd sprawia, że mówimy o prądzie zmiennym? O wysokich i niskich częstotliwościach będzie później wraz z indukcyją? Przeglądając poprzednie komentarz zaciekawił mnie wpis z układem szeregowym kondensatorów. Przesyłam zdjęcia moich prób, chyba dobrze wykonanych, ponieważ dioda świeciła, ale nie umiem wskazać co zrobił źle autor zdjęcia na którym dioda nie świeci, czy może ktoś rzucić trochę światła? Cytuj Link to post Share on other sites

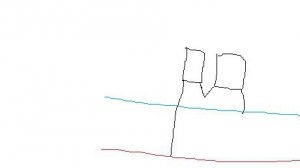

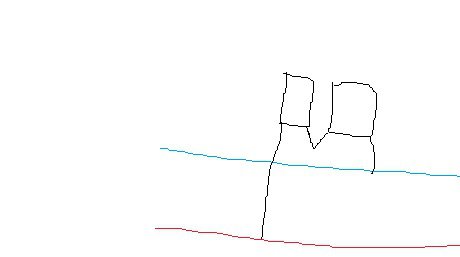

Rakragul 8 Czerwiec 20, 2019 Udostępnij Czerwiec 20, 2019 Treker dokładnie napisał, dlaczego to u mnie nie działało, Ja je połączyłem szeregowo i wpiąłem je szeregowo w układ, to był błąd. Kondensatory trzeba połączyć szeregowo, ale w układ dać je równolegle, czyli łaczysz + z -, ale ich nie wpinasz w układ, nastepnie dajesz wolny + do plusa z zasilania, wolny - do minusa z zasilania . U ciebie to działa, dlatego, że do linii w której masz + jest wpięty także rezystor, gdyby połączeniem rezystora i lini zasilającej był kondensator, to by ci nie zadziałało. edit :Wybacz za prymitywny obrazek :D, tak to powinno być 1 Cytuj Link to post Share on other sites

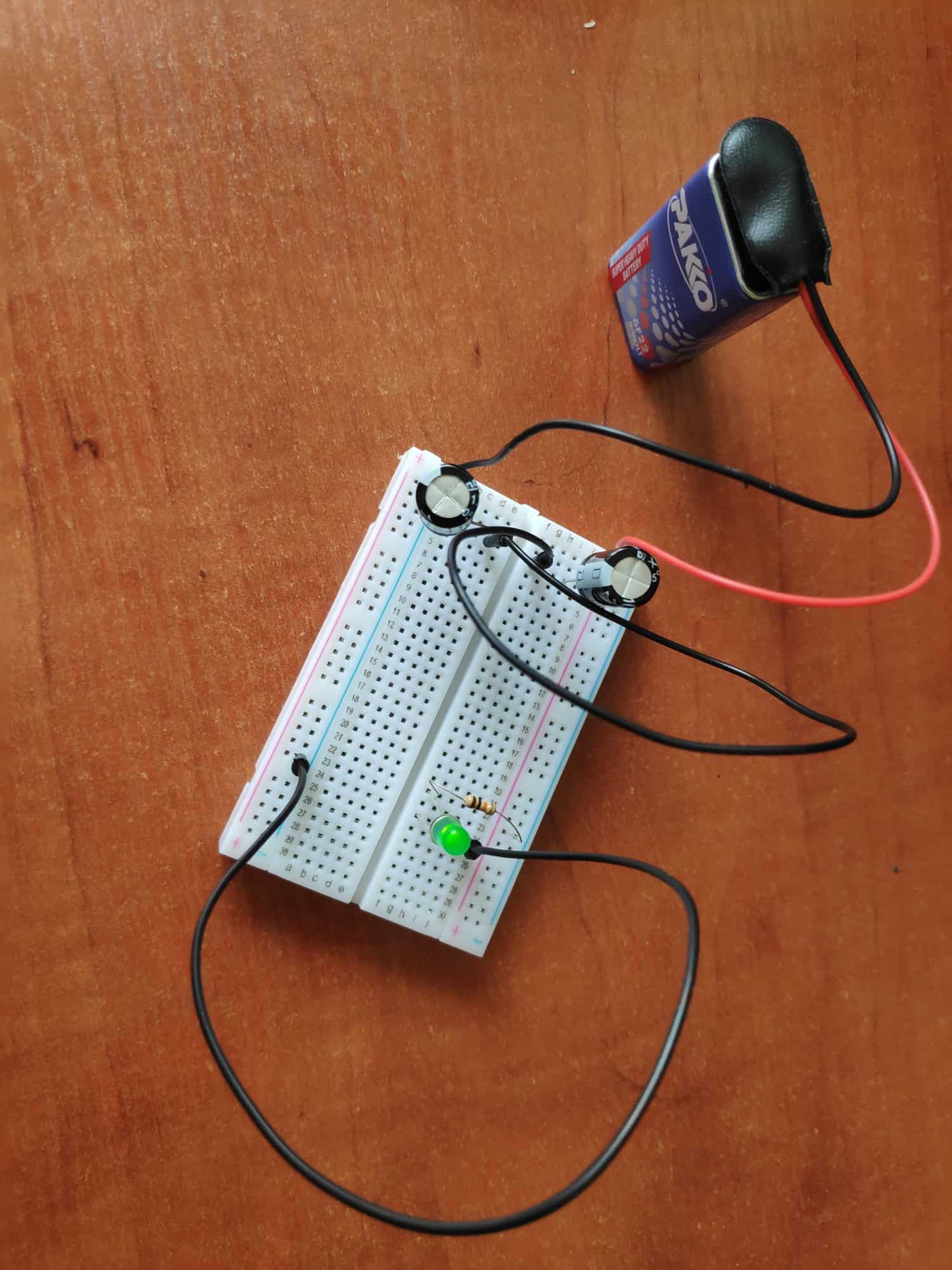

Treker 3 053 Czerwiec 22, 2019 Udostępnij Czerwiec 22, 2019 @Mikolaj witam na forum Twoja próba widoczna na drugim i trzecim zdjęciu, nie ma niestety żadnego sensu. Zastanów się jak jest zbudowana płytka stykowa i zobacz jak wpiąłeś te kondensatory. One tam wcale nie są wpięte równolegle/szeregowo, one nie robią tam zupełnie nic Czerwona ścieżka na płytce stykowej to w całości plus, a Ty wetknąłeś do niej zarówno "plusa" jak i "minusa" od kondensatora, czyli właściwie zwarłeś jego wyprowadzenia w jednym punkcie obwodu. Efekt byłby taki sam jakbyś skręcił wyprowadzenia kondensatora i położył go na stole obok Przeanalizuj jeszcze raz schemat wewnętrzny płytki stykowej: https://forbot.pl/blog/jak-dziala-plytka-stykowa-zdjecia-budowa-przyklady-id21978 1 Cytuj Link to post Share on other sites

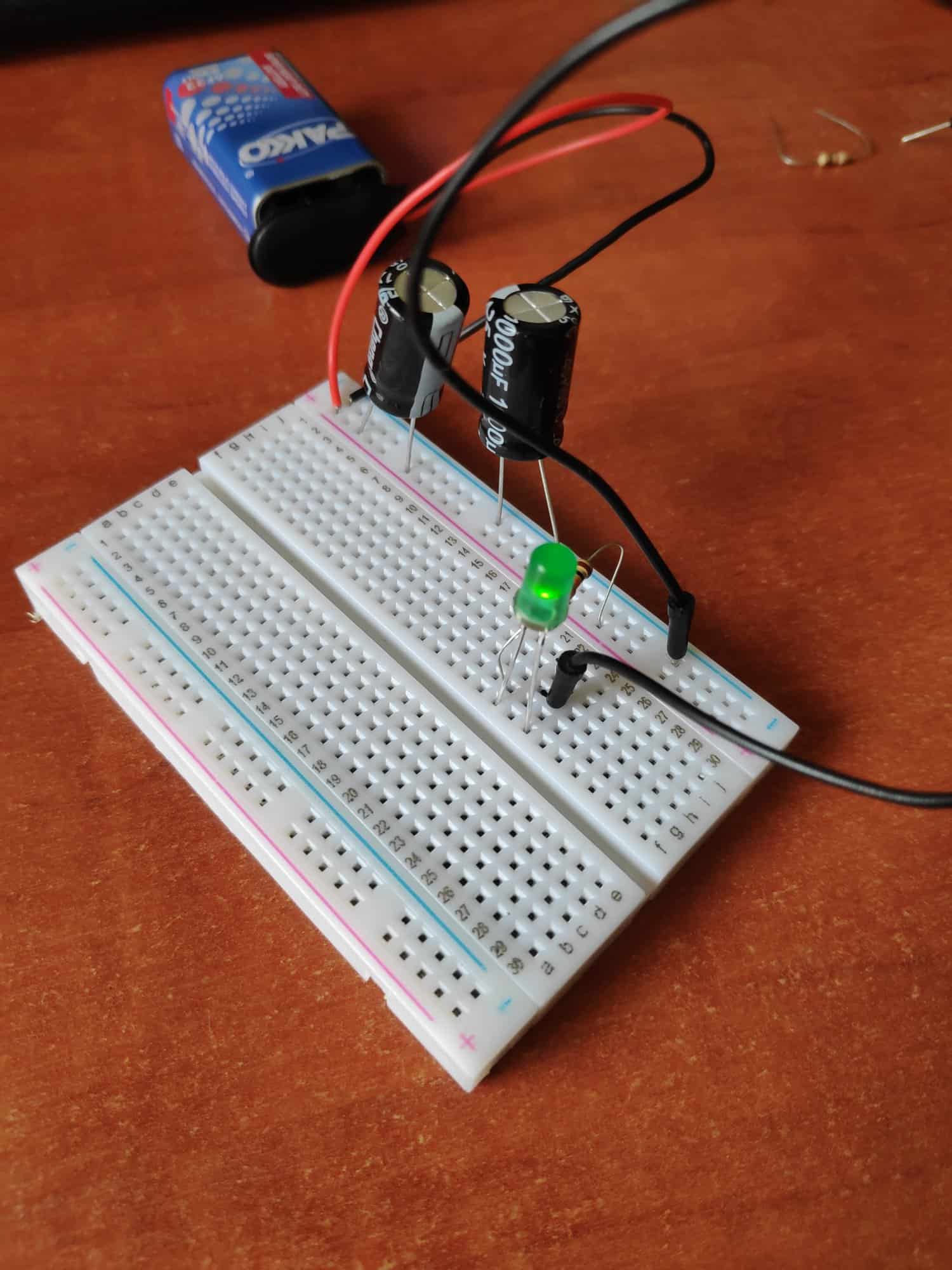

Mikolaj 0 Czerwiec 22, 2019 Udostępnij Czerwiec 22, 2019 Aaa, chyba zrozumiałem, wstawiam zdjęcie, czym tym razem jest poprawnie? Cytat Kondensatory sprawdzają się w roli filtrowania, ponieważ nie przepuszczają prądu stałego (można je podłączyć do baterii bez obawy o jej zwarcie), za to przewodzą prąd zmienny. Dzięki temu, zakłócenia w postaci napięcia zmiennego, są zwierane do masy. Kondensatory elektrolityczne, mimo osiągania dużych pojemności, nie są skuteczne w filtrowaniu sygnałów o naprawdę wysokich częstotliwościach. Jest to spowodowane pewną ich niepożądaną cechą, zwaną indukcyjnością szeregową (o indukcyjności w dalszej części kursu). Z kolei kondensatory ceramiczne nie potrafią skutecznie odfiltrować zakłóceń o niewielkich częstotliwościach. Chciałbym dopytać jeszcze o ten prąd stały i zmienny. Cytat Efekt byłby taki sam jakbyś skręcił wyprowadzenia kondensatora i położył go na stole obok. Tutaj jest właśnie sytuacja z nieprzepuszczaniem prądu stałego? Cytuj Link to post Share on other sites
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Treker 3 053 Czerwiec 24, 2019 Udostępnij Czerwiec 24, 2019 @Mikolaj nie wiem co dokładnie chciałeś uzyskać, ale chyba jest dobrze Gdyby kondensatory przewodziły, to w takim układzie robiłyby zwarcie. Jak widać zwarcia brak, bo dioda świeci, więc wszystko jest dobrze. Cytuj Link to post Share on other sites

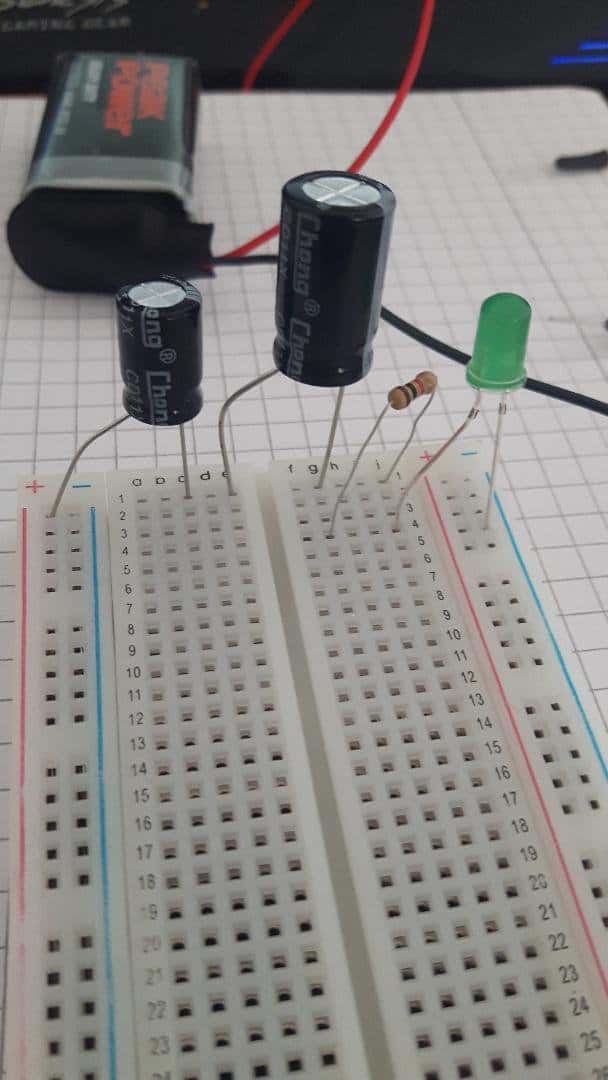

Tyboli 2 Grudzień 9, 2019 Udostępnij Grudzień 9, 2019 Witam, Chcąc zrobić eksperyment i ominąć użycie przewodu oraz zrobić wszystko "w jednej linii" podłączyłem diode led wraz z opornikiem i kondensatorem w sposób jak na zdjęciu, po czym dioda led zaświeciła w srodku przez chwile lekko na czerowno i przestała świecić również kiedy podłącze ja zgodnie ze schematem. Czy ktoś wie dlaczego tak sie stało? 1 Cytuj Link to post Share on other sites
Gieneq 1 786 Grudzień 9, 2019 Udostępnij Grudzień 9, 2019 @Tyboli cześć Muszę Cię zasmucić ale spaliłeś diodę pomysł z ominięciem użycia przewodu był dobry, ale w tym przypadku ominąłeś też rezystor. Złącza po bokach płytki biegną tak jak wskazuje niebieska i czerwona kreska - są połączone po długości tworząc 2 szyny. Czyli wtykając rezystor w te szyny nie bierze on udziału w obwodzie - jego nóżki są zwarte. Za to w takim układzie całe zasilanie trafia na kondensator i równolegle połączoną diodę. Gdybyś wystawił nóżkę diody poza tę niebieską szynę i tam zwarł ją z rezystorem to by działało 1 Cytuj Link to post Share on other sites
Treker 3 053 Grudzień 10, 2019 Udostępnij Grudzień 10, 2019 @Tyboli do powyższego wyjaśnienia dodam jeszcze tylko link do artykuły, który na pewno będzie tu pomocny: Jak działa płytka stykowa? Zdjęcia, budowa, przykłady 1 Cytuj Link to post Share on other sites
Tyboli 2 Grudzień 12, 2019 Udostępnij Grudzień 12, 2019 Dnia 9.12.2019 o 22:46, Gieneq napisał: @Tyboli cześć Muszę Cię zasmucić ale spaliłeś diodę pomysł z ominięciem użycia przewodu był dobry, ale w tym przypadku ominąłeś też rezystor. Złącza po bokach płytki biegną tak jak wskazuje niebieska i czerwona kreska - są połączone po długości tworząc 2 szyny. Czyli wtykając rezystor w te szyny nie bierze on udziału w obwodzie - jego nóżki są zwarte. Za to w takim układzie całe zasilanie trafia na kondensator i równolegle połączoną diodę. Gdybyś wystawił nóżkę diody poza tę niebieską szynę i tam zwarł ją z rezystorem to by działało Super odpowiedź !!! Dziękuję serdecznie ! Dnia 10.12.2019 o 09:03, Treker napisał: @Tyboli do powyższego wyjaśnienia dodam jeszcze tylko link do artykuły, który na pewno będzie tu pomocny: Jak działa płytka stykowa? Zdjęcia, budowa, przykłady Również dziękuję 1 Cytuj Link to post Share on other sites
Bsatola 6 Grudzień 22, 2019 Udostępnij Grudzień 22, 2019 Czy podczas mierzenia pojemności kondensatora elektronicznego multimetrem, sposób wpięcia sond pomiarowych multimetru ma jakiekolwiek znaczenie? Cytuj Link to post Share on other sites
Treker 3 053 Grudzień 24, 2019 Udostępnij Grudzień 24, 2019 @Bsatola kondensator elektrolityczny jest elementem biegunowym, więc w tym przypadku podłączenie jest ważne. Więcej na ten temat znajdziesz na pewno w instrukcji konkretnego miernika 1 Cytuj Link to post Share on other sites
Yubi 1 Styczeń 13, 2020 Udostępnij Styczeń 13, 2020 @up Pytanie może nieco głupie ale skoro jest elementem biegunowym to wpinanie go w szereg gdzie podpinamy jedną nóżkę kondensatora elektrolicznego (np. dodatnią) do kolejnego kondensatora także elektrolicznego (do nóżki ujemnej) chyba nie jest dobrym pomysłem? Poprawcie mnie jeśli się mylę - jestem zielony w tym temacie... Cytuj Link to post Share on other sites
Treker 3 053 Styczeń 13, 2020 Udostępnij Styczeń 13, 2020 @Yubi witam na forum Takie połączenie jest poprawne. Kojarzysz jak łączy się kilka baterii AA, aby uzyskać wyższe napięcie? Tam też łączy się plus jednej baterii z minusem drugiej baterii i nie wpływa to negatywnie na działanie układu. Problem byłby, gdybyś chciał połączyć odwrotnie obie nóżki tych samych kondensatorów 1 Cytuj Link to post Share on other sites
jaaarek 4 Styczeń 14, 2020 Udostępnij Styczeń 14, 2020 Witam! Zaliczyłem kolejną lekcje pozytywnie. Kondensator czy poprawnie działa można sprawdzić omomierzem na multimetrze, należy prawidłowo połączyć kondensator do sond i patrzeć na wyświetlaczu jak się ładuje, potem trzeba kondensator rozładować stykając jego nóżki. Cześć Cytuj Link to post Share on other sites
Treker 3 053 Styczeń 14, 2020 Udostępnij Styczeń 14, 2020 @jaaarek pewnie, można i tak, tylko ten test wiele nie mówi, bo nie sprawdzimy w ten sposób pojemności kondensatora, więc nigdy nie wiemy czy działa na pewno poprawnie. Na szczęście w przypadków nowych komponentów tego typu bardzo rzadko trafiają się uszkodzone sztuki Cytuj Link to post Share on other sites
