Pierwsza drukarka własnej konstrukcji

[skmskm]

Stół ma regulacje na czterech śrubach, więc bez problemu jest regulacja.

[Treker (Damian Szymański)]

skmskm, też mi się tak wydawało kiedyś. Jednak regulacja an 4 śrubach wcale nie daje gwarancji, że wszystko będzie równo. Zdecydowanie więcej zależy chyba od precyzji wykonania całej ramy.

[skmskm]

Mam nadzieje że wystarczą te śruby.

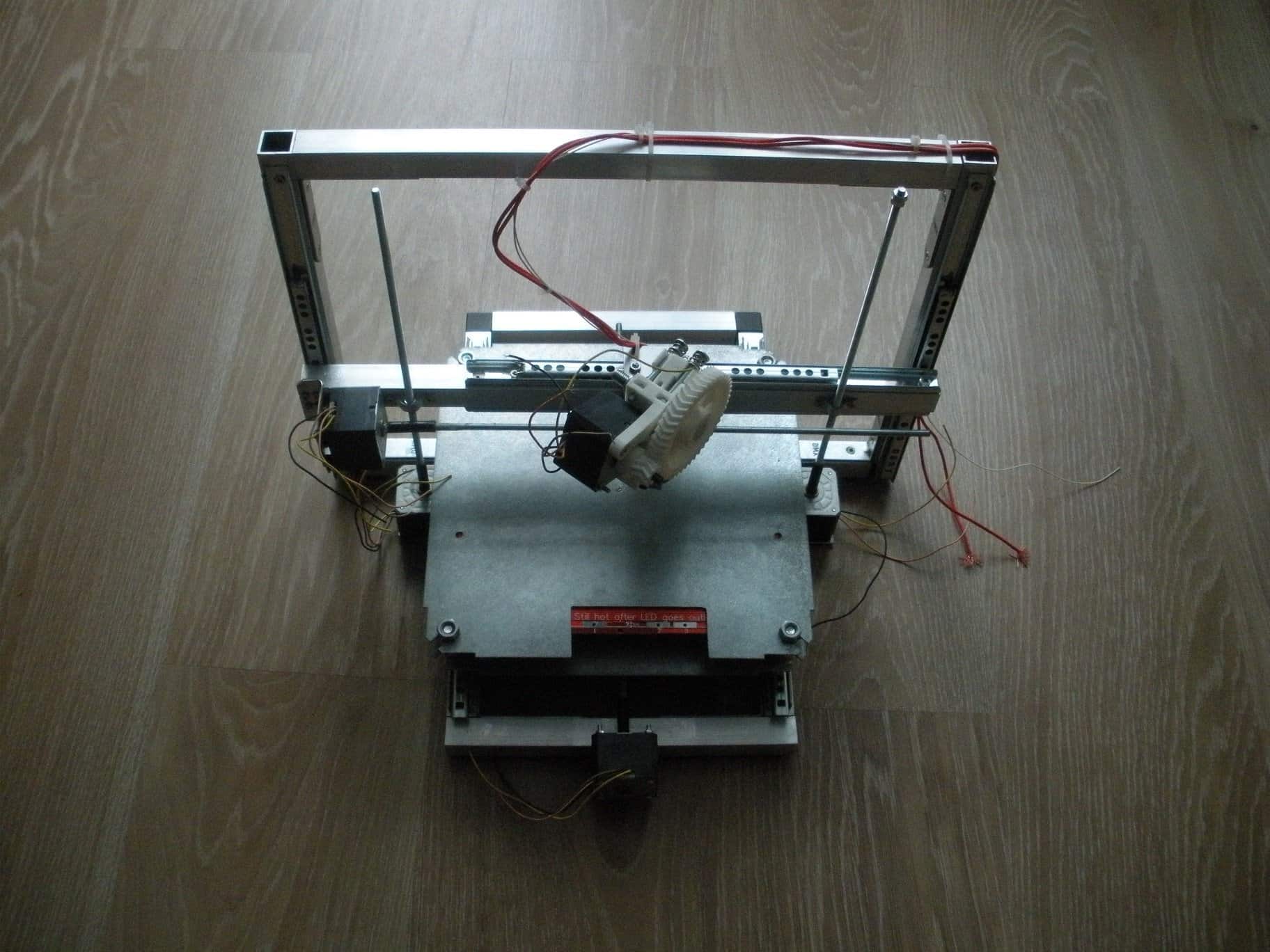

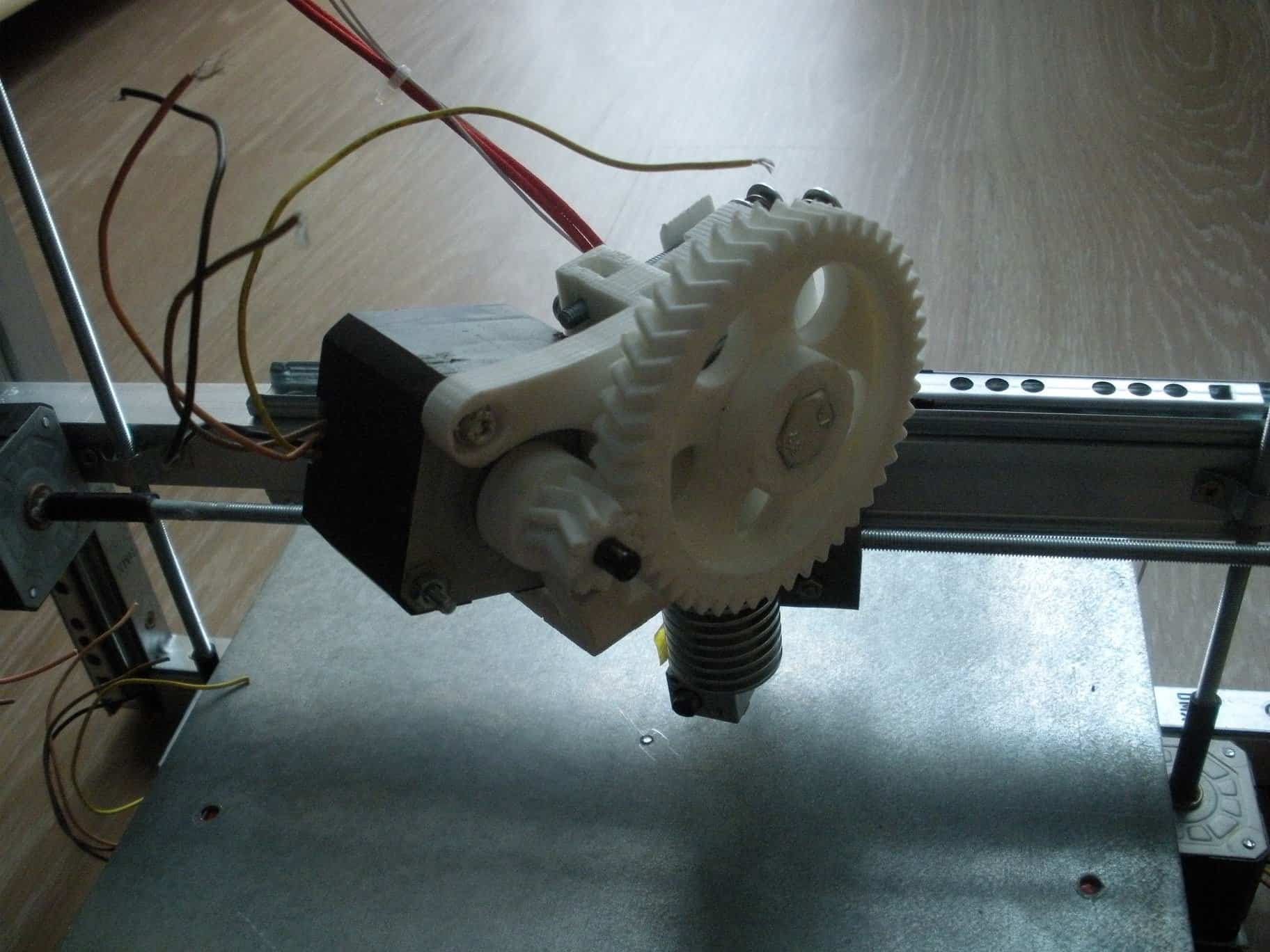

Postępy, głowica założona, drukarka mechanicznie gotowa, teraz elektronika...:

[ Dodano: 01-05-2015, 15:31 ]

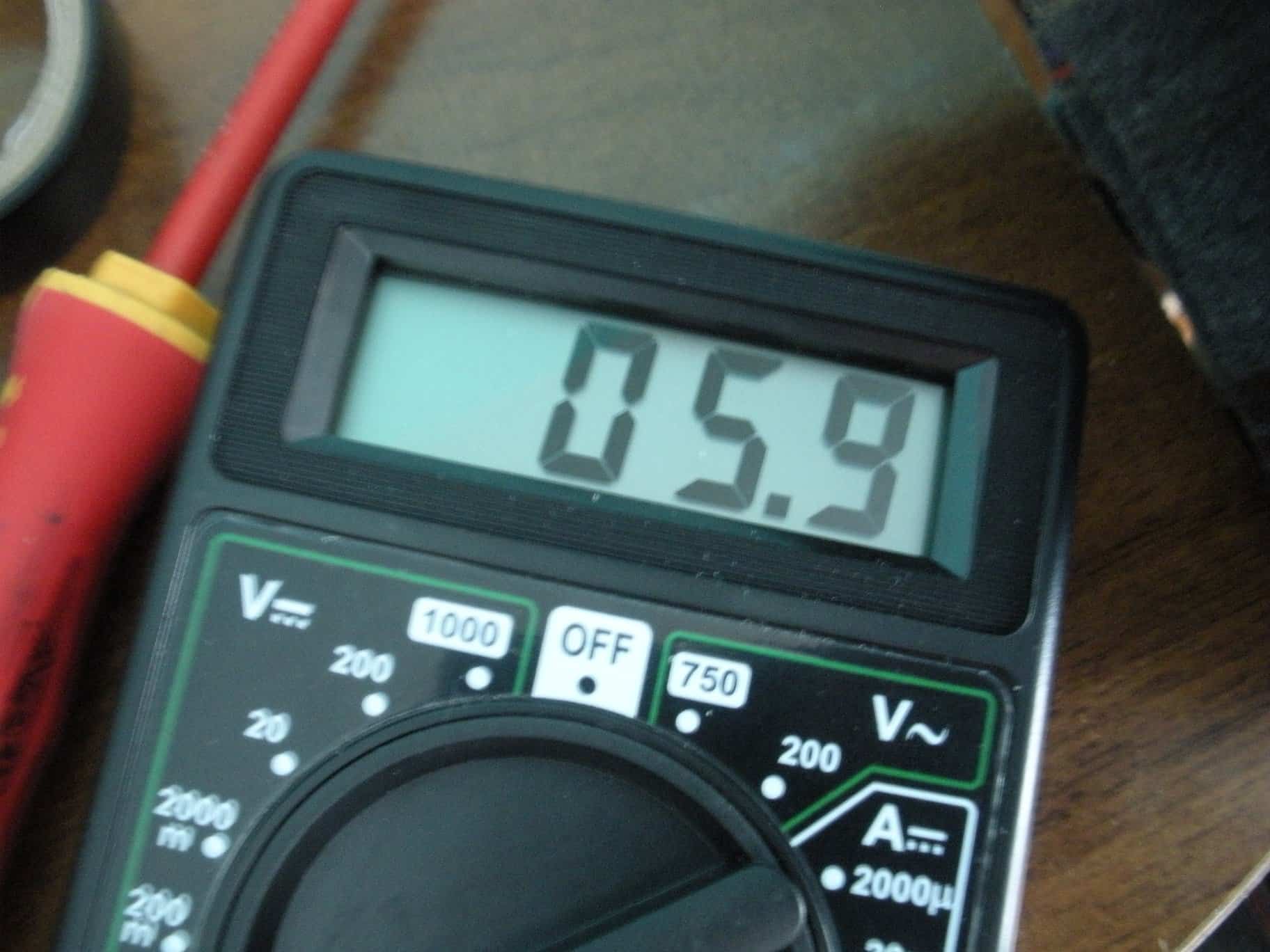

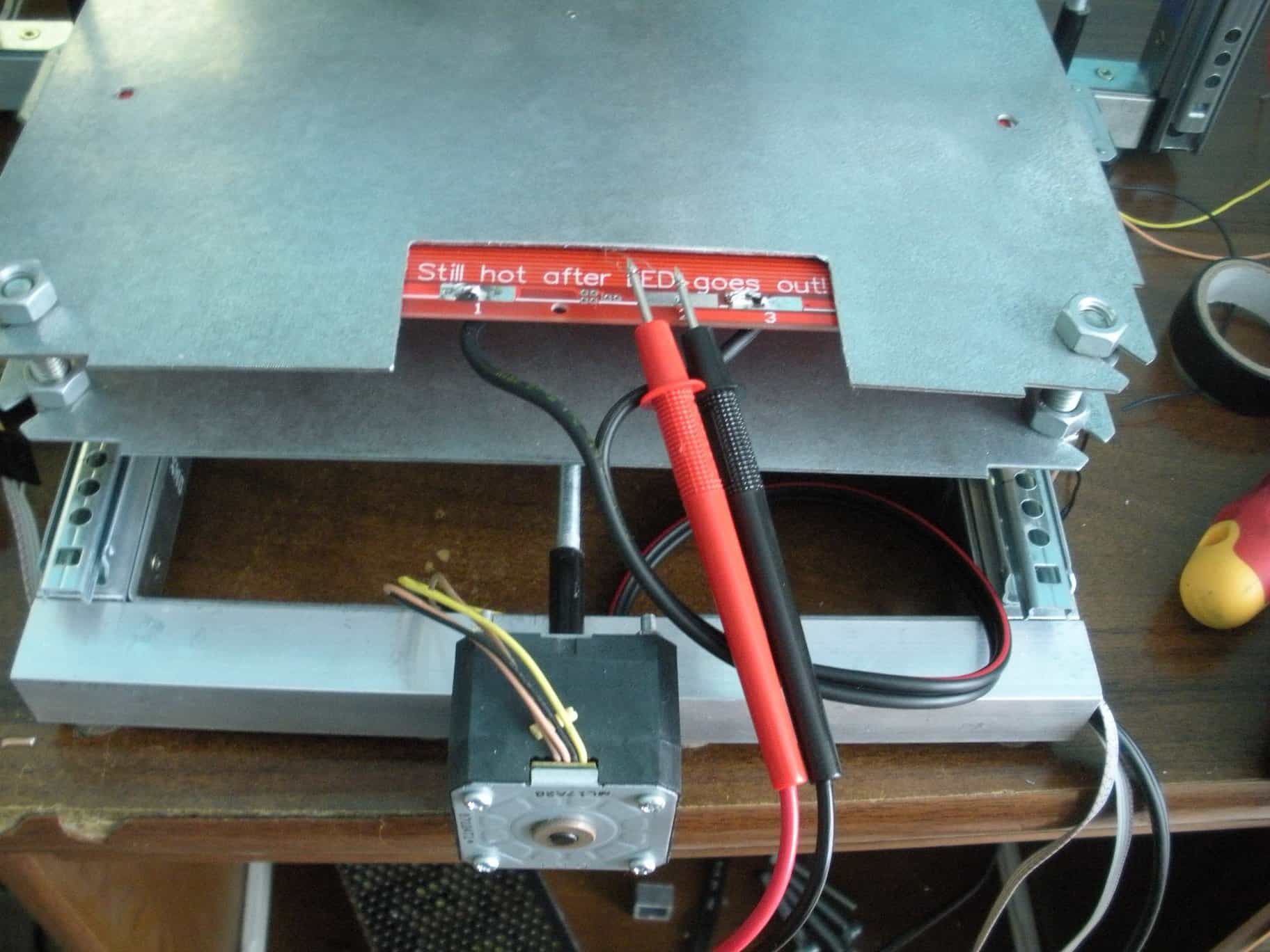

Zrobiłem próbę grzewczą(100C):

[jkita]

Pomysł fajny jednak nie wróżę mu długiej pracy. Ja kiedyś zrobiłem w oparciu o prowadnice frezarkę CNC, niestety pracowała jakieś 3 tygodnie. Prowadnice padły, kulki z niej wypadły ale już po kilkunastu wyciętych elementach traciły dokładność. Co prawda warunki pracy podczas frezowania są trudniejsze bo występują obciążenia boczne, ale prowadnica pracując w szufladzie też jest obciążana bocznie.

Być może trafiłem na jakieś felerne ale przy obecnych cenach markowych prowadnic do szuflad - lepiej użyć wałka i łożysk liniowych.

Wałki na prowadnice liniowe można kupić za grosze jako wały napędowe do podkaszarek, mają utwardzony wałek o średnicy 8 mm i długości do 1,4 m, który jest sprzedawany jako część zamienna w sklepach ze sprzętem ogrodniczym.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[skmskm]

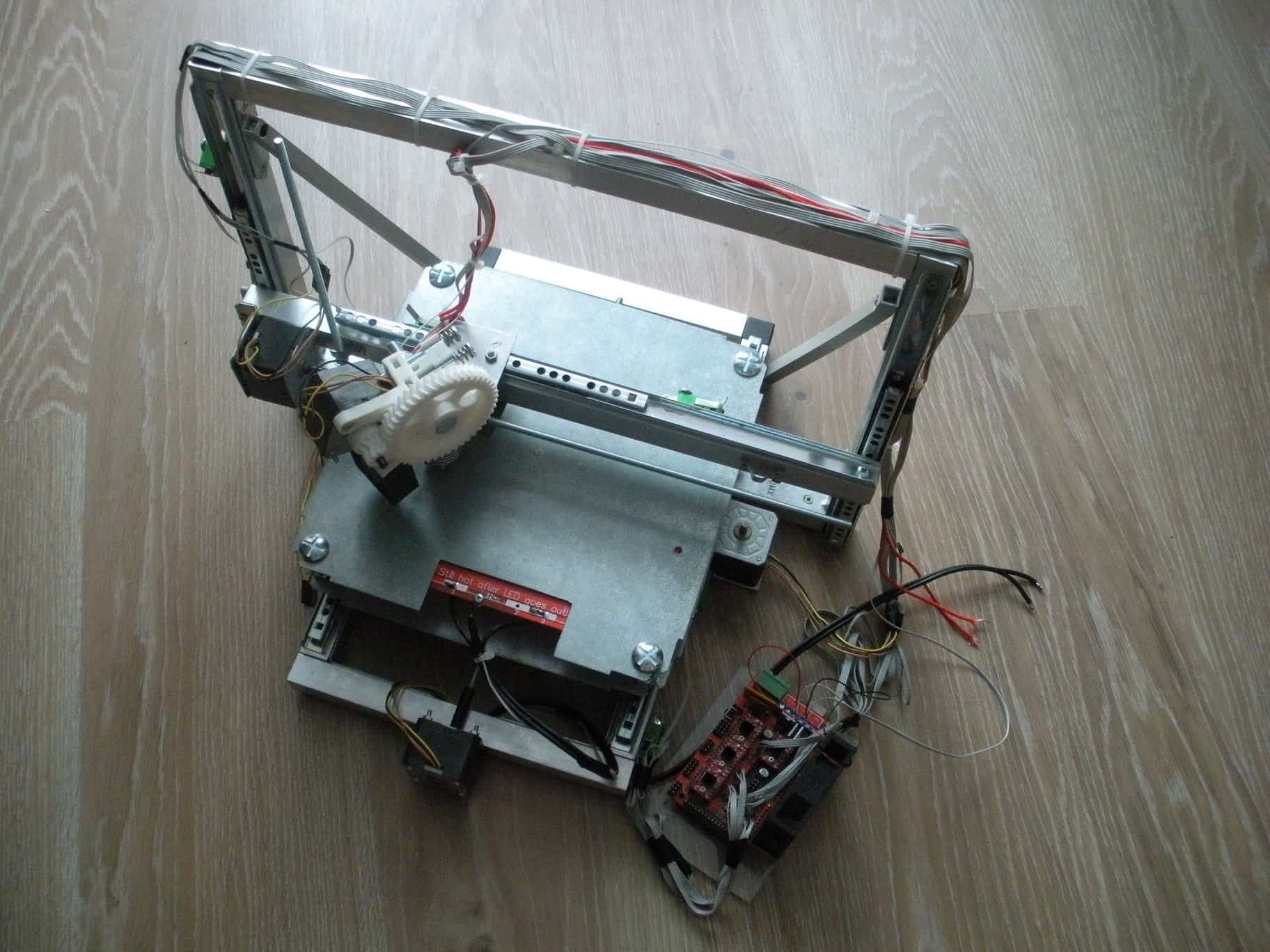

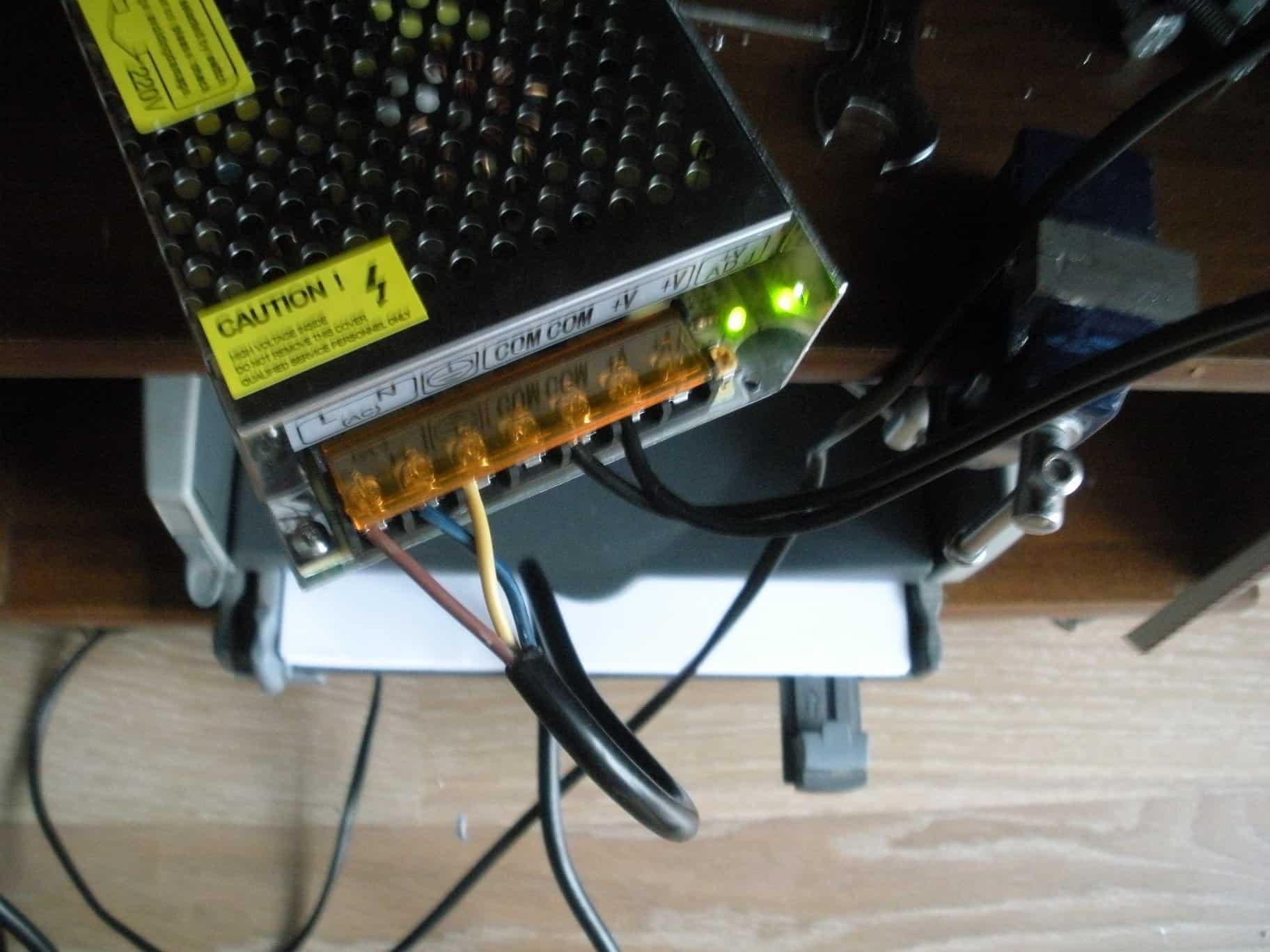

Połączyłem wszystkie kable i uruchomiłem silniki(ustawiłem prąd na 1A, mogę max 1.5A).

Testowałem głowice, nagrzałem dla testu do 190 stopni.

Dodałem wentylator na głowice, radiatory na scalaki, wentylator dla elektroniki.

Wzmocniłem konstrukcje kątownikami i przekosami...

Teraz planuje dać pomiędzy PCB grzewcze a blachę izolator silikonowy i czujnik PT100(płaski).

Potem pozostanie mi wykonać mocowanie na rolkę.

[skmskm]

Pierwszy filmik z działania:

[ Dodano: 10-05-2015, 14:31 ]

Filmik z dźwiękiem:

Konstrukcja jest bardzo kiepska, musze pomyśleć o przebudowie, jej cena niebyła duża wiec to mnie nie martwi(ok. 100zł).

[Gelten]

Fajnie, że udało Ci się ją uruchomić. Konstrukcja jest kiepska ze względu na jej sztywność czy inny parametr?

[skmskm]

Fajnie, że udało Ci się ją uruchomić. Konstrukcja jest kiepska ze względu na jej sztywność czy inny parametr?

Nie ze względu sztywności tylko prędkości 5mm/s to nie jest szał 😋 .

Powiększyłem dysze do 1mm, będzie nadrabiać wielkością dyszy.

[Mechano]

Zamiast prętów gwintowanych lepsze były by paski z dużymi kołami pasowymi.

[skmskm]

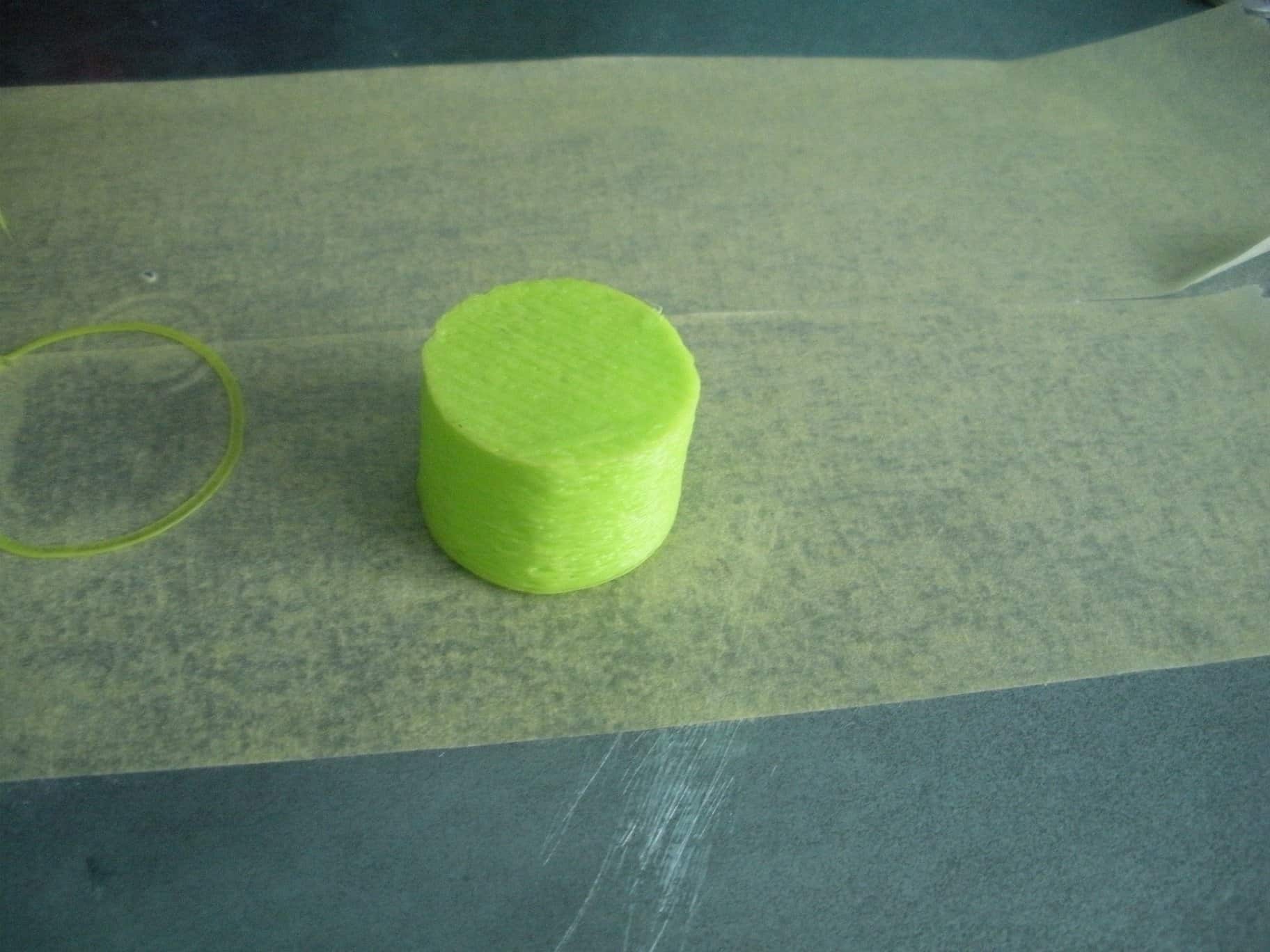

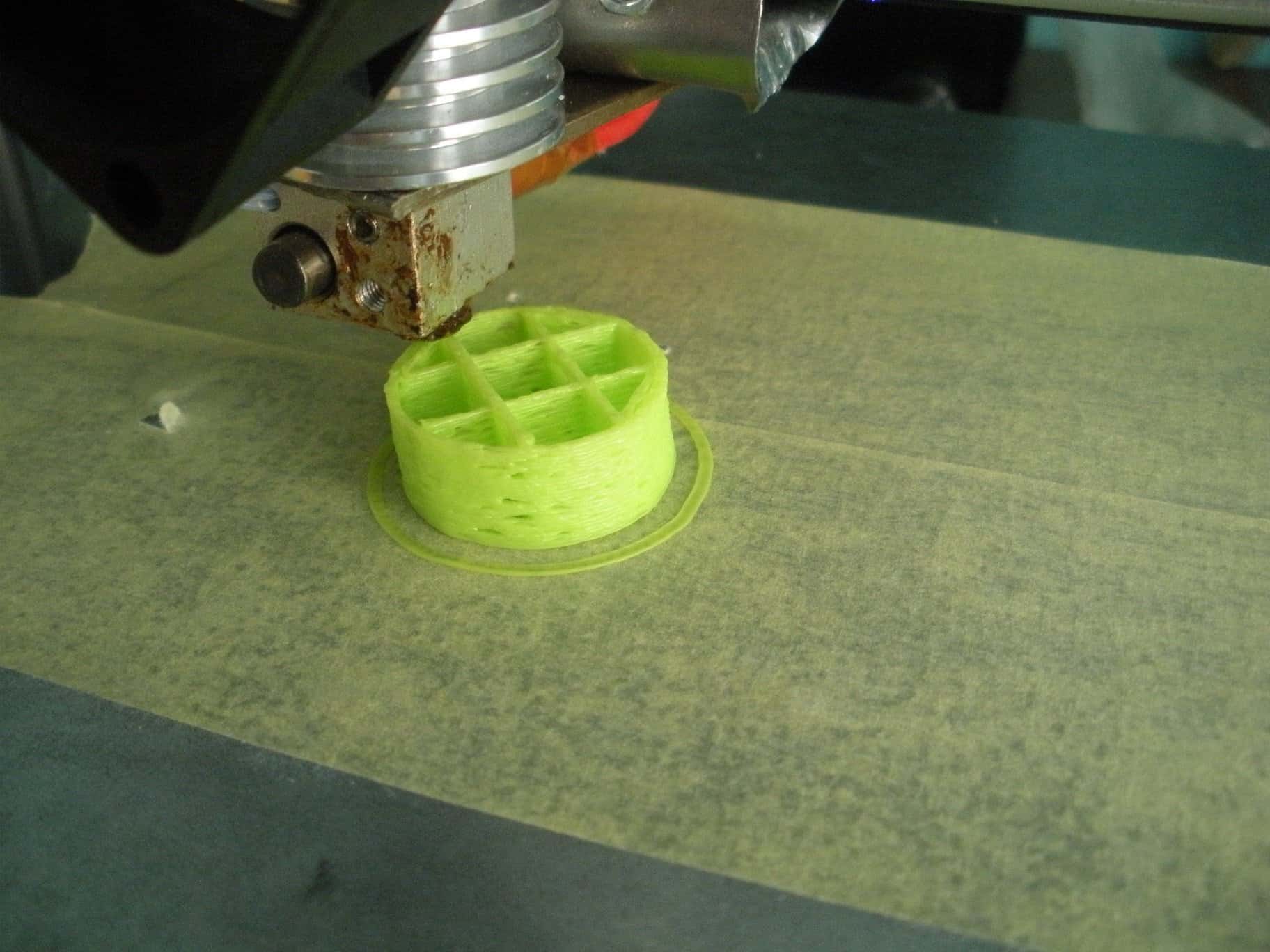

Pierwszy wydruk drukareczki 😃 :

Filmik z pracy:

Materiał to ABS bed: 70 stopni, head: 230

[Treker (Damian Szymański)]

Całkiem ładnie, jak na pierwszy wydruk - szczególnie przy takich prowadnicach 🙂

Jakie planu na teraz? Dalsza kalibracja?

[skmskm]

Aktualne plany to kalibracja.

Musze się pozbyć tych małych przerw, głowica dziwnie pyka.

[Gelten]

Może i dziwnie pyka, ale działa. Gratulacje 🙂

[skmskm]

Może i dziwnie pyka, ale działa. Gratulacje 🙂

Dzięki.

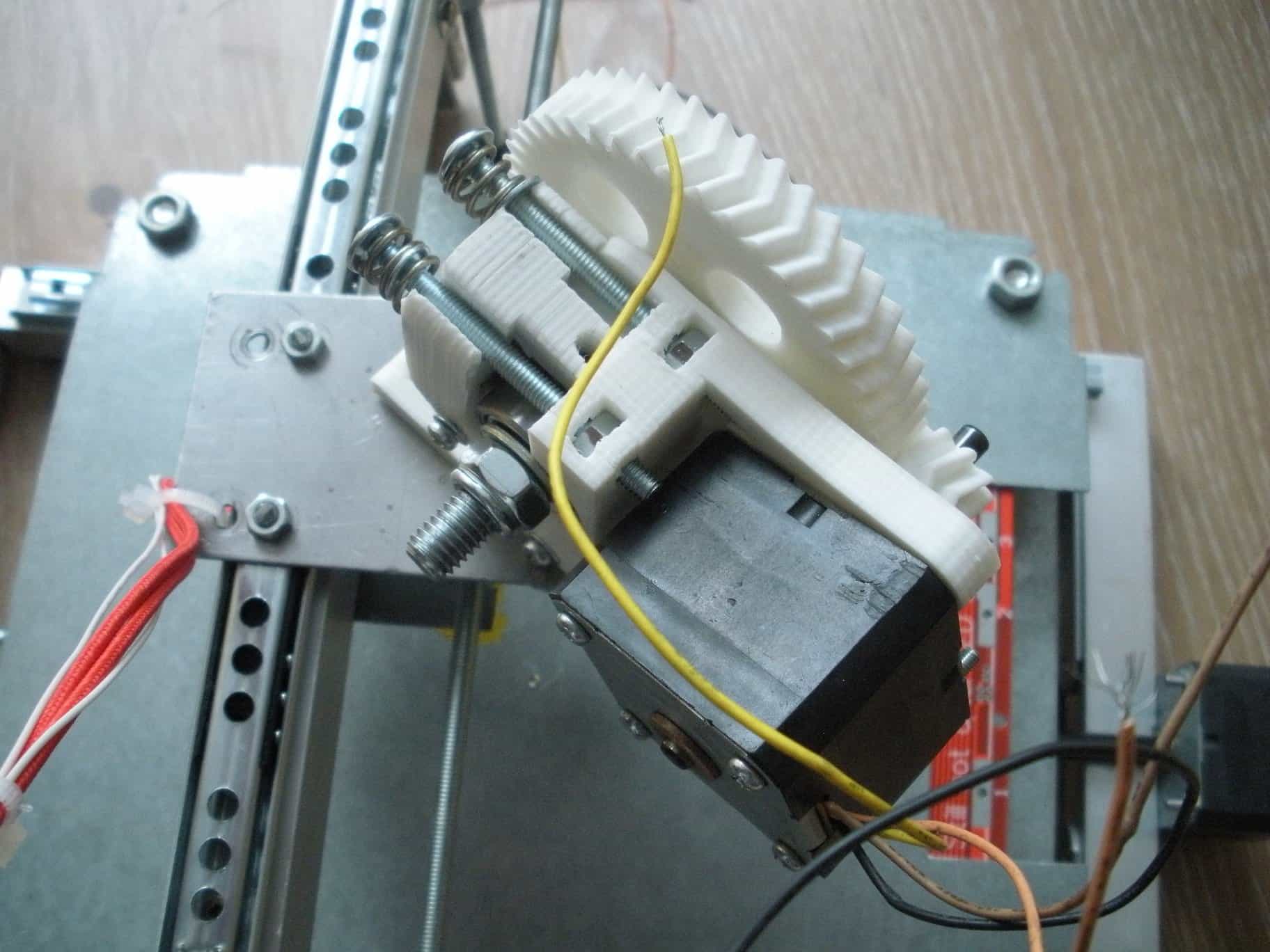

Poczytałem musze poluzować śruby na extruderze i powinno przestać pykać/przerywać(jutro przetestuje).
