@slv7 ciekawe ćwiczenie! Przy okazji szybko doświadczalnie udowodniłeś, że z baterii 9V właściwie nie da się pobrać dużego prądu - nie jest ona do tego przystosowana. Powodzenia w dalszych eksperymentach 🙂

  • Lubię! 1
Link to post
Share on other sites

Moja przetwornica impulsowa (ta z zestawu do drugiego poziomu kursu elektroniki) nie działa w trybie podwyższania napięcia. Jeśli napięcie na jej wejściu jest niższe niż 5V oraz wyższe od zalecanych 2.7V, napięcie na jej wyjściu wynosi 3.5- 4.7V. Jeśli zaś na wejściu wystawię napięcie 6V lub 9V napięcie jest obniżane prawidłowo i wynosi około 5V (czasami 5.1V). Montowałem układ na płytce stykowej kilkakrotnie i za każdym razem wyniki pomiarów były podobne. Moim zdaniem nie ulega wątpliwości, że przetwornica jest uszkodzona. Zanim ją wyrzucę lub wymienię na nową, chciałbym się jeszcze upewnić, czy nie mogę jej używać jako przetwornicy obniżającej napięcie? Obniżanie przebiega według moich pomiarów prawidłowo, wydaję mi się, że w takim razie przetwornica nie jest całkowicie zepsuta i bezużyteczna. Co o tym myślicie?

Edytowano przez Bsatola
Link to post
Share on other sites

@Bsatola jeśli przetwornica nie działa od nowości to zgłoś reklamację w Botlandzie, na pewno pomogą 😉

1 godzinę temu, Bsatola napisał:

Zanim ją wyrzucę lub wymienię na nową, chciałbym się jeszcze upewnić, czy nie mogę jej używać jako przetwornicy obniżającej napięcie? Obniżanie przebiega według moich pomiarów prawidłowo, wydaję mi się, że w takim razie przetwornica nie jest całkowicie zepsuta i bezużyteczna. Co o tym myślicie?

Ciężko stwierdzić co faktycznie się tam stało. Jest ryzyko, że teraz działa, a kiedyś przestanie, ale dla jakiś prostych układów/testów zawsze można ją sobie zostawić.

  • Lubię! 1
Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Anonim

Świetny kurs, właśnie skończyłem wszystkie rozdziały i zabieram się za chwilę za quiz 🙂 Chciałem tylko zwrócić uwagę na ćwiczenie z ładowarką USB - na liście elementów jest rezystor 1k, podczas gdy w układzie na płytce oraz na schemacie ideowym widnieje 330R. Naturalnie nie wydaje mi się, żeby to miało jakieś znaczenie, ale myślę, że przy okazji można to poprawić. Dzięki raz jeszcze za stworzenie tego kursu!

Link to post
Share on other sites

@lkkula dzięki za miły komentarz, miło słyszeć, że kurs Ci się spodobał. Masz rację, jest tam drobny błąd - to kosmetyka, ale oczywiście poprawimy.

Link to post
Share on other sites

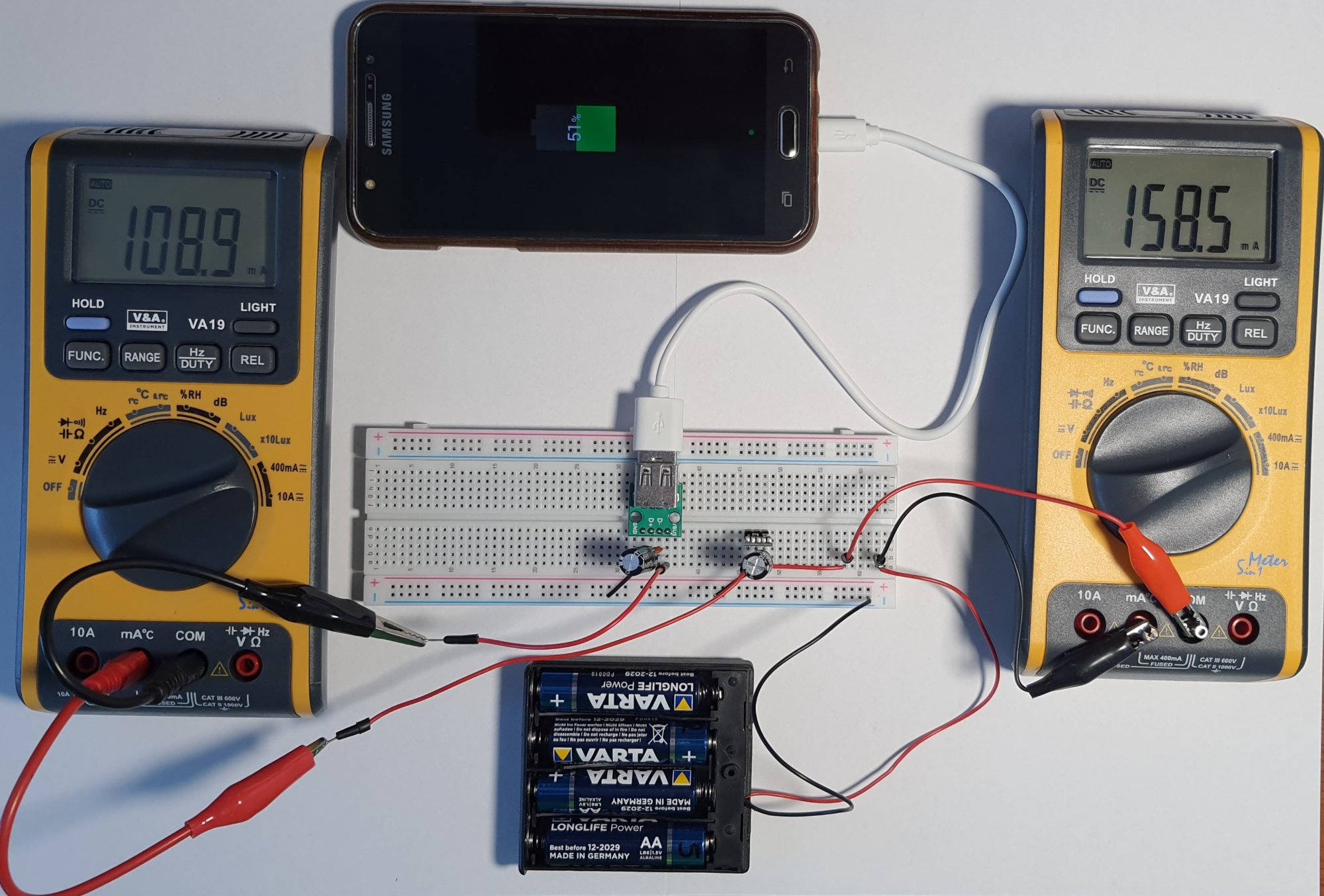

Czy ja źle coś podłączyłem, czy czegoś nie rozumiem, czy na takim ładowaniu faktycznie są straty ≈ 40 mA?

158mA na wejściu i 108mA na wyjściu.

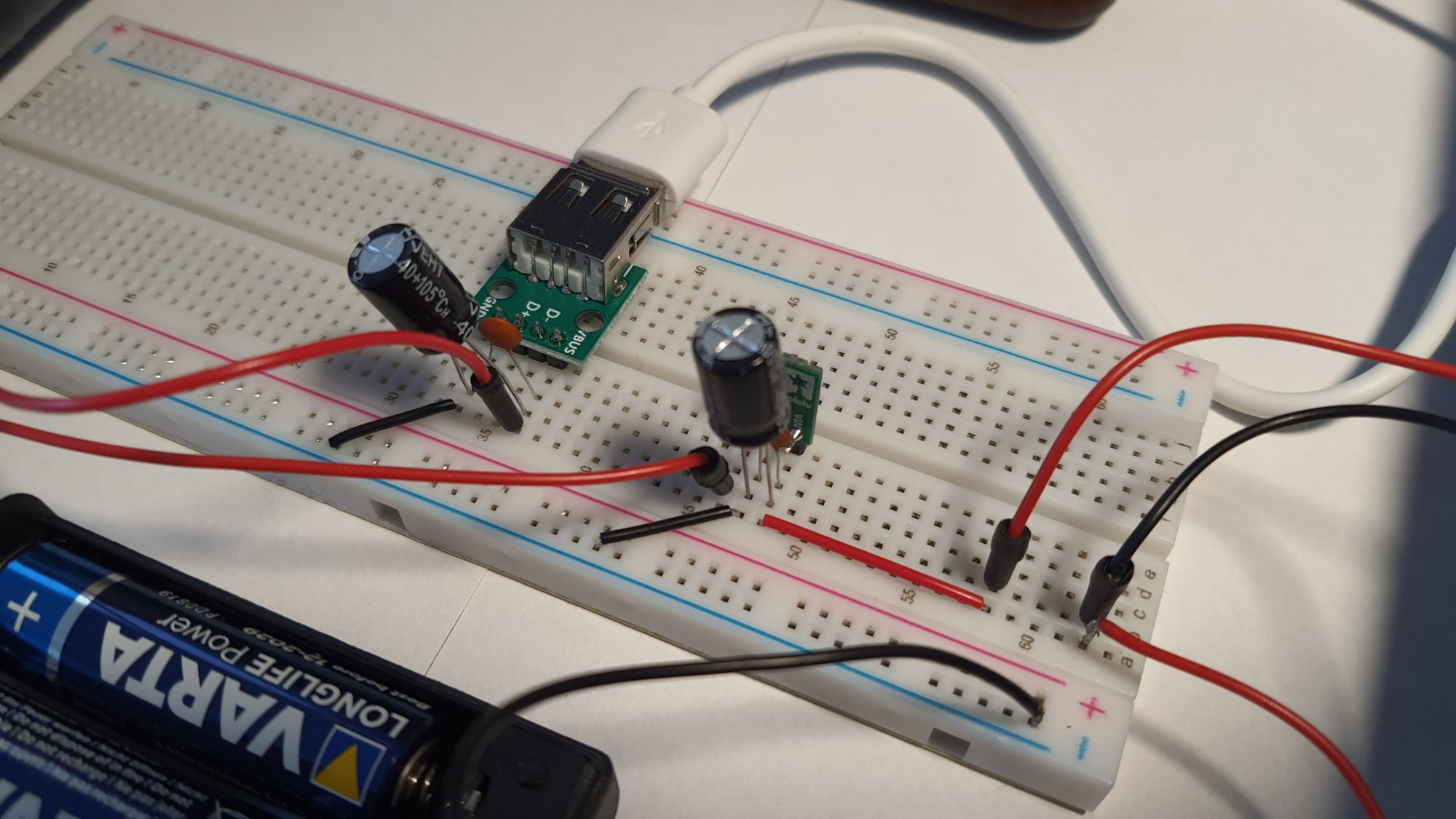

Schemat próbowałem utrzymać taki jak w kursie, tylko LEDa z opornikiem pominąłem. Baterie dają napięcie ≈ 5,2V.



Link to post
Share on other sites
(edytowany)

Teraz to już się w ogóle pochrzaniło...

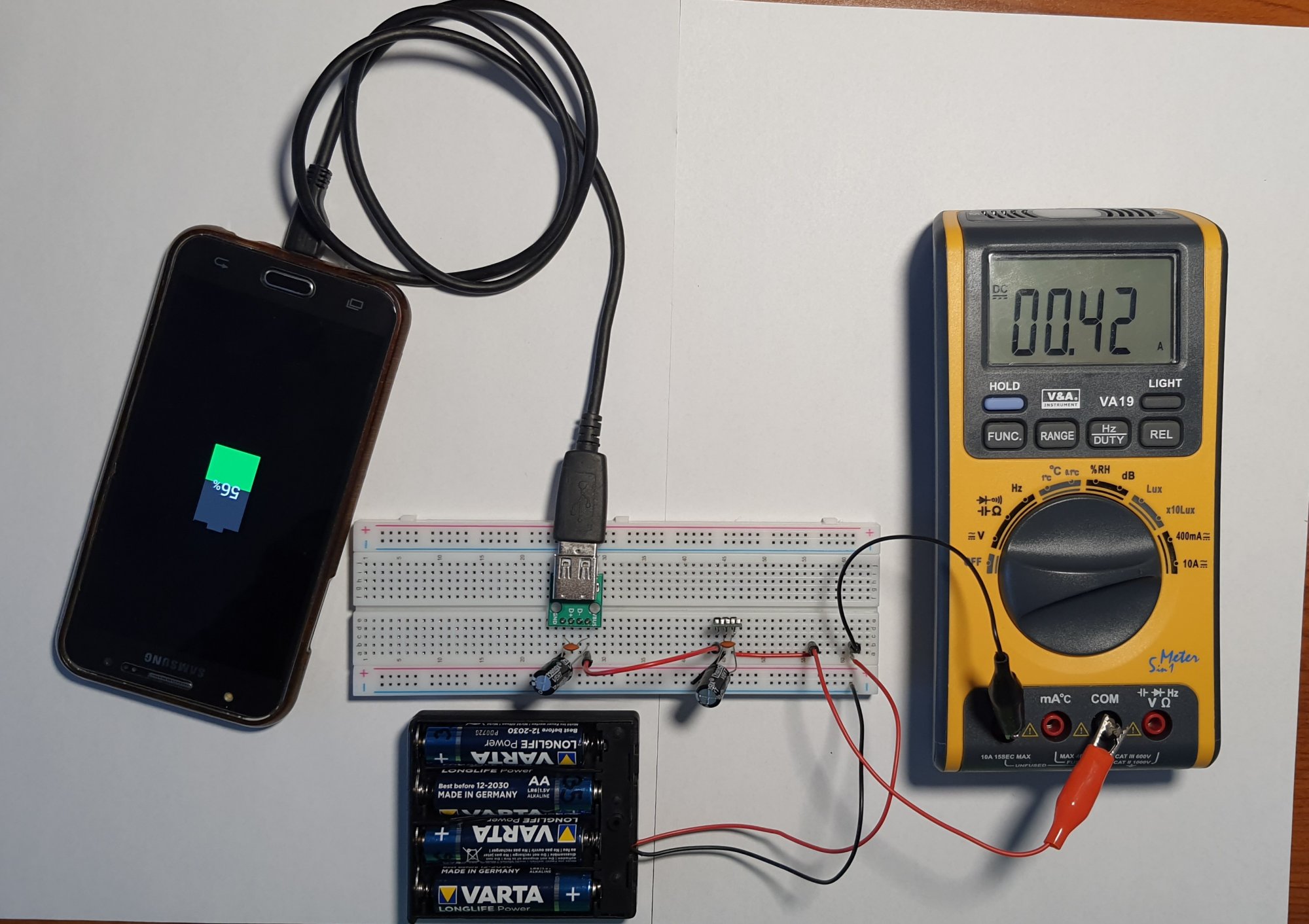

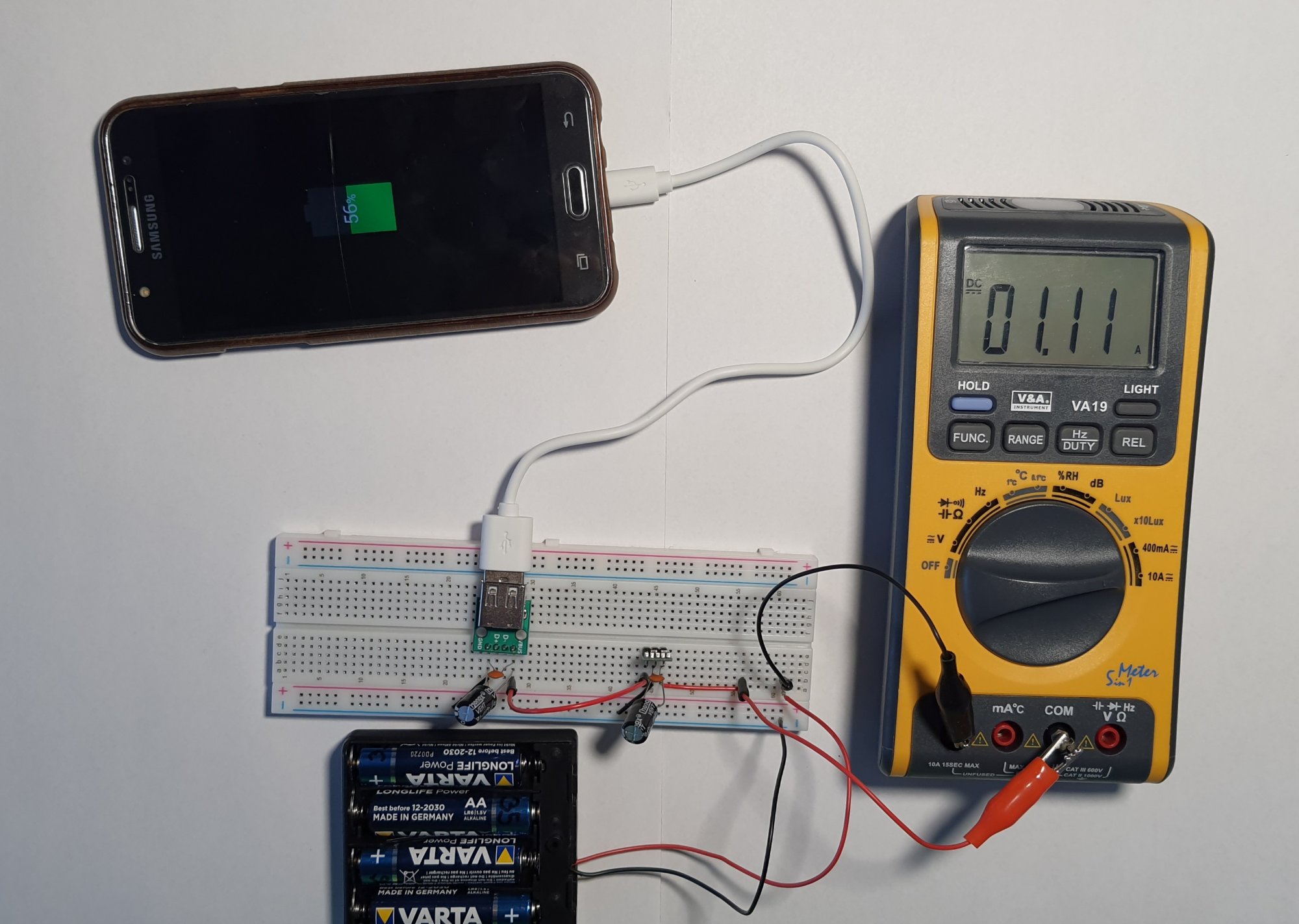

Na jednym przewodzie USB pokazuje mi 1,1A prze źródle. A na kilku innych przewodach, średnio 0,4A. Czasem dochodziło do 2A i szybko wyłączałem, bo przetwornica parzyła w palce. No i teraz nie wiem co mam uszkodzone...

Jak mogę to sprawdzać?



EDIT v1:
Zmieniłem baterie na mocniejsze, którym pokazuje 5,3V na obciążeniu. I nadal zżera około 0,4A.

EDIT: v2:

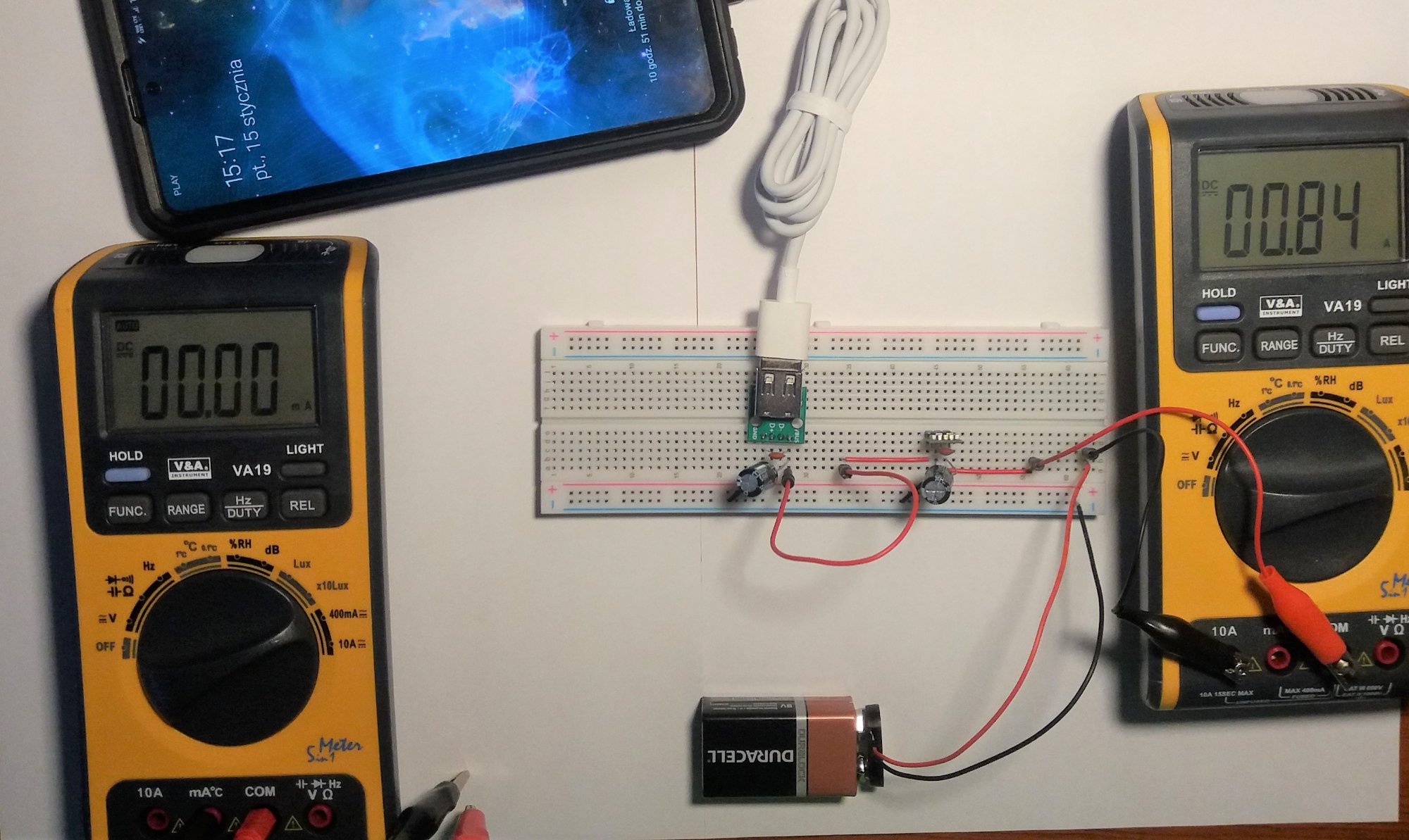

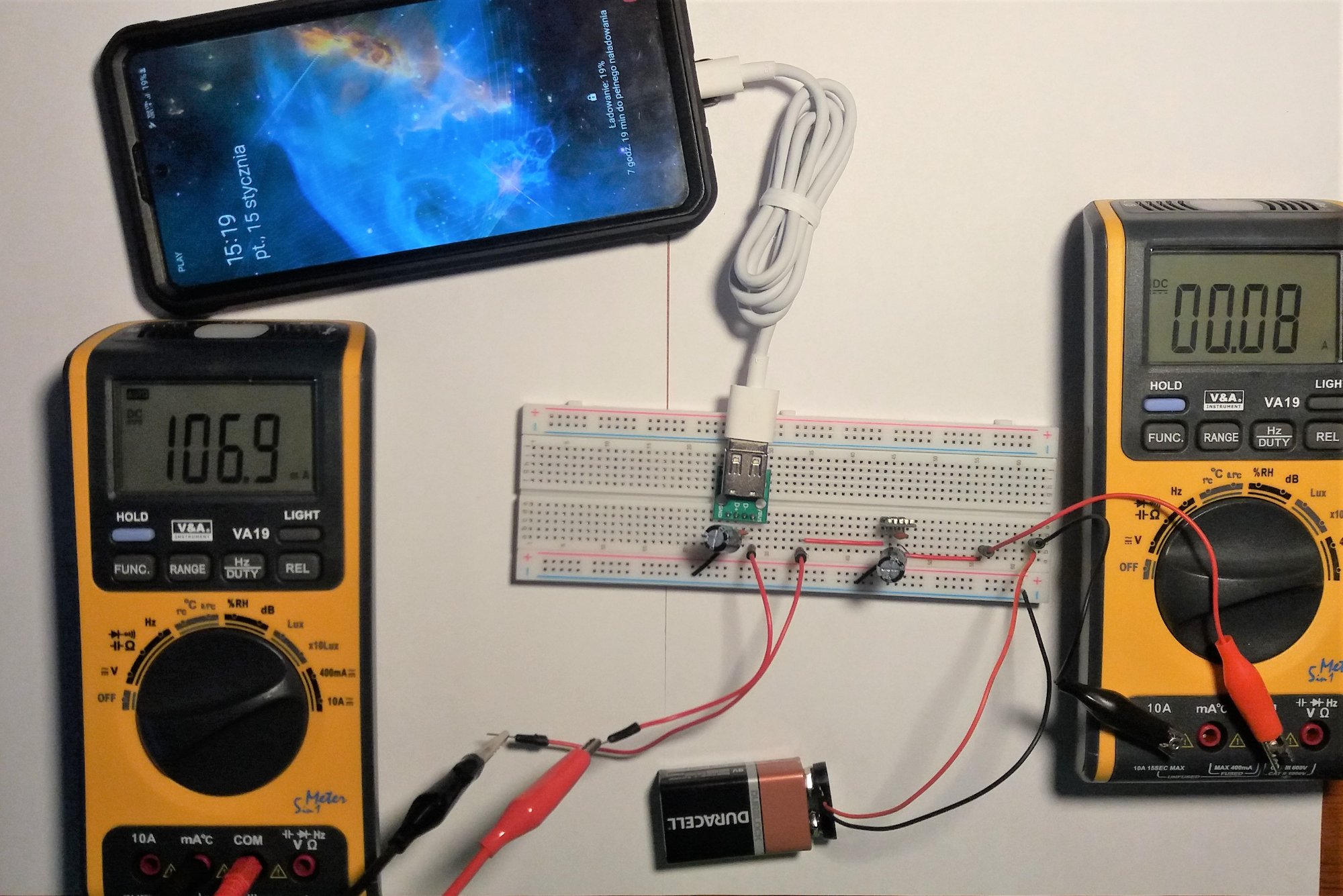

Zmieniłem jeszcze inne elementy: baterię, telefon i kabel USB. Przy jednym amperomierzu z bateryjki wyjada 0,8A a przy dwóch amperomierzach 0,08A.

Czemu to wszystko aż tak się różni? 🥴



Edytowano przez enikan
Link to post
Share on other sites
2 godziny temu, enikan napisał:

czy na takim ładowaniu faktycznie są straty ≈ 40 mA?

Straty lepiej policzyć wyznaczając... znowu temat dzisiejszego dnia 😄 moc!

Bo jeżeli przetwornica zamienia coś ze sprawnością 90% to znaczy że na wejściu masz jakiś prąd jakieś napięcie, a na wyjściu napięcie będzie takie na jakie jest ustawiona przetwornica, prąd tez inny ale ze sprawnością 90% czyli ich iloczyn wyniesie:

Iwe*Uwe*90% = Iwy*Uwy

Więc policz moc wejściową, wyjściową i zobaczymy co tam wyjdzie 🙂

Też informacja, że jeżeli odbiornik nie pobiera max mocy, to zwyczajnie na wejściu będzie płynął mniejszy prąd i mniejszy na wyjściu, iloczyn pozostanie podobny. Wykres sprawności w funkcji prądu masz w kursie i w sumie jak dojechałeś do 2A to... gorąco. Lepiej być zawsze z daleka od wartości granicznych. Np. mam kondensator 15V i chcę do niego kondensator. Mam tkai na 16V max, jest więcej? Jest. Ale lepiej wybrać inny z nieco większym zapasem.

42 minuty temu, enikan napisał:

to szybko wyłączałem, bo przetwornica parzyła w palce

Tu pojawia się pytanie czy coś sie nie uszkodziło. Ale z doświadczenia z kablami wiem tyle, że jaki dasz taki będzie prąd. Kabel kablowi nierówny, jedne mają lepszą przepustowość inne gorszą. Liczy się też długość, im dłuższa tym większy opór, pojemność i indukcyjność. Telefon pobierze ile da fabryka do 2-3A, ale jak ppomiędzy wstawisz rezystor (kabel od zasilacza) to tyle nie popłynie, zrobi się spadek napięcia, wydzieli się jakieś tam ciepło i tyle.



Link to post
Share on other sites
1 godzinę temu, Gieneq napisał:

... temat dzisiejszego dnia 😄 moc!

Oj męczę się z tym i to nie tylko w dniu dzisiejszym...

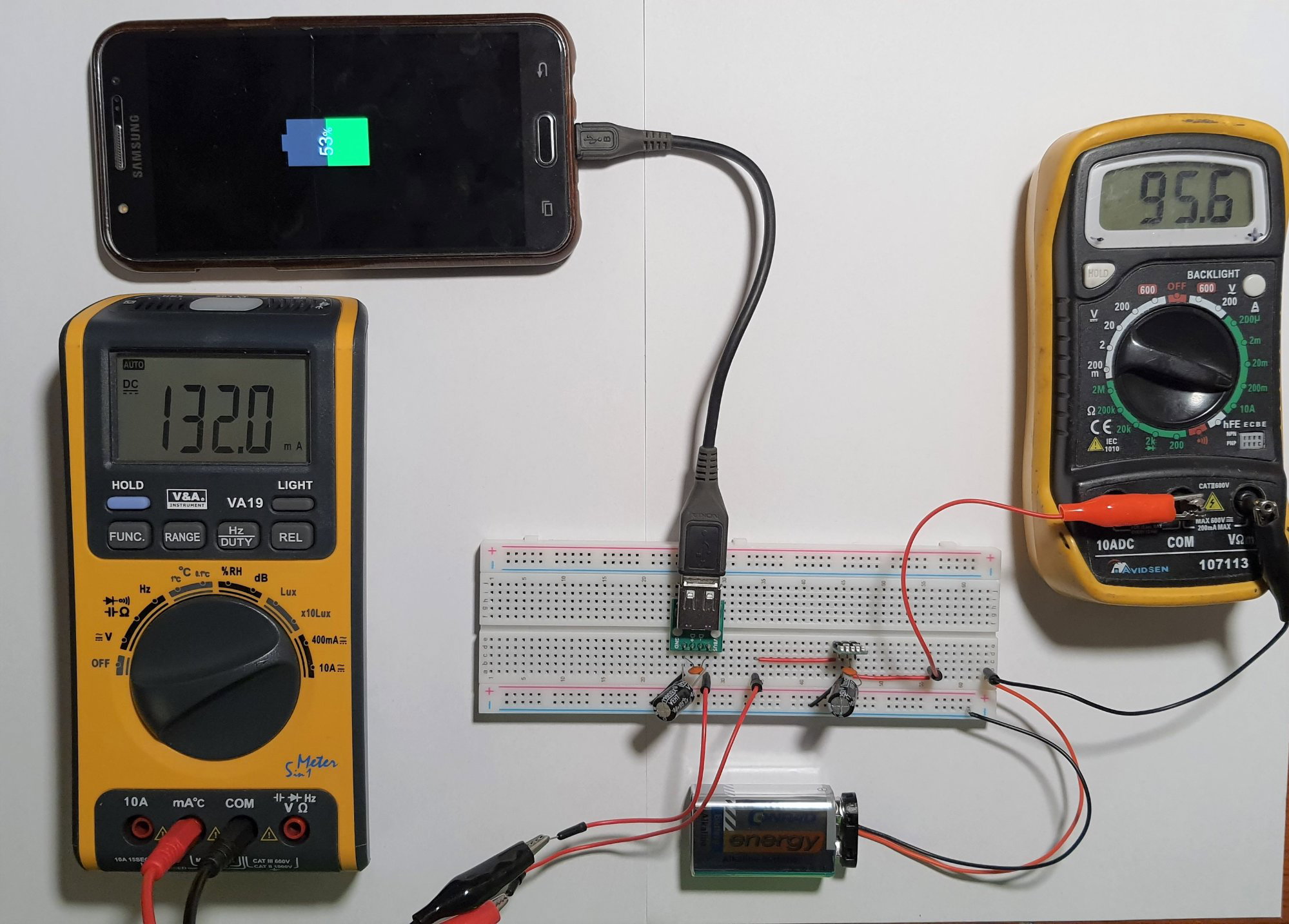

Jeszcze raz zmieniłem baterię - na najnowsza jaką mam i ostatnie pomiary to 95,6mA na wejściu i 132mA na wyjściu:
(nadal nic mi to nie mówi i jest to pomiar jeszcze inny od wszystkich wcześniejszych):

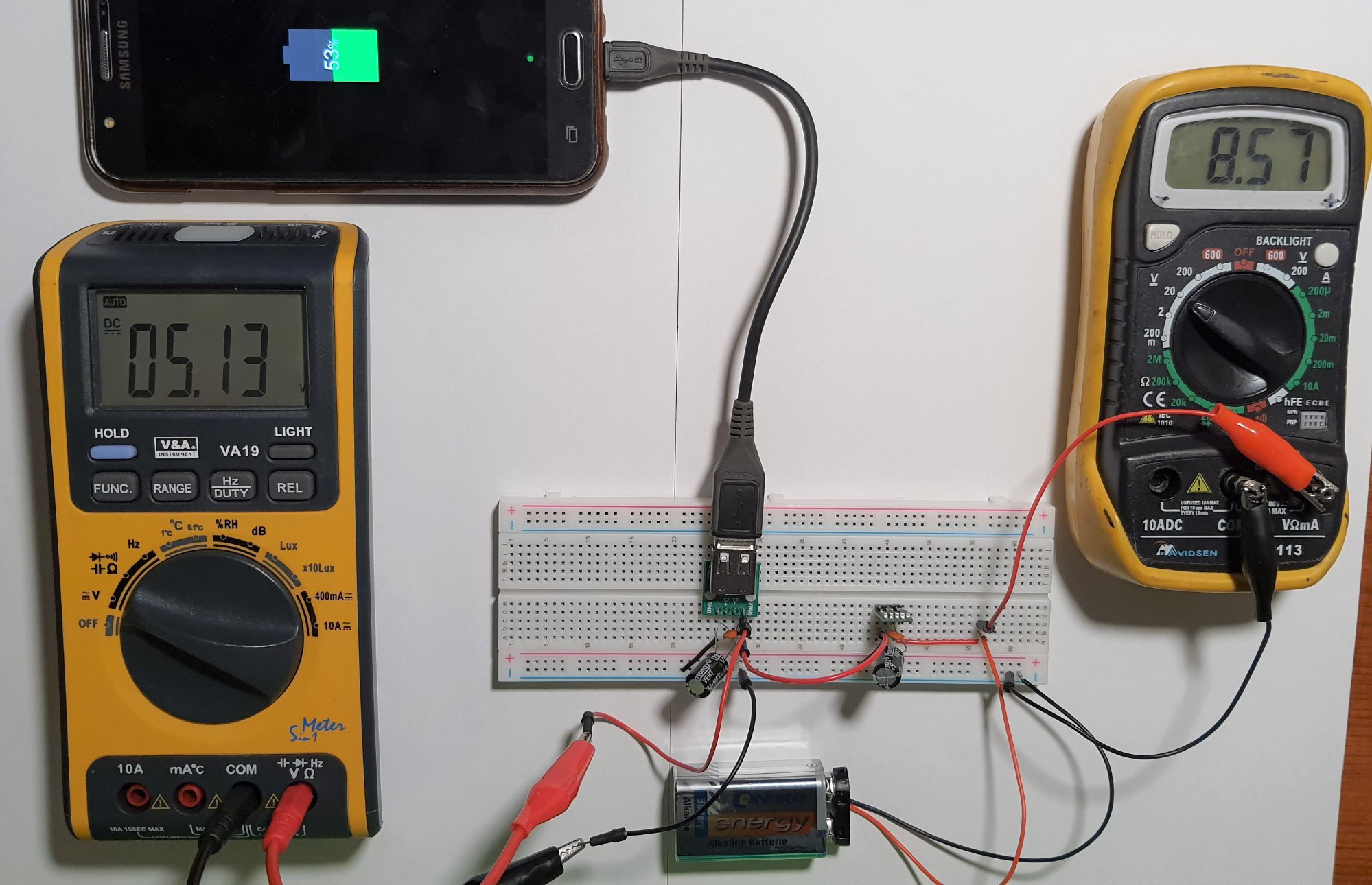

Napięcia przy obciążeniu to: 8,57V na wejściu, oraz 5,13V na wyjściu:
