kamdz Napisano Wrzesień 27, 2018 Udostępnij Napisano Wrzesień 27, 2018 (edytowany) I jeszcze pytanie, jakie wartości rezystorów do ktir0711s są najlepsze do lf? Załącz też wstępny schemat. można prosić o sprawdzenie poprawności? pcb.zip Edytowano Wrzesień 27, 2018 przez kamdz Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Wrzesień 27, 2018 Udostępnij Wrzesień 27, 2018 Zamieść proszę schemat w formie pliku graficznego i umieść go bezpośrednio w wiadomości - pamiętaj tylko, aby grafikę wgrać na nasz serwer, a nie linkować ją z zewnętrznego źródła. Na pewno więcej osób zerknie wtedy na Twój projekt. Cytuj Link do komentarza Share on other sites More sharing options...
kamdz Wrzesień 27, 2018 Autor tematu Udostępnij Wrzesień 27, 2018 Przesyłam w formie pliku graficznego, chociaż nwm czy będzie coś widać. A jak z tymi rezystorami do ktira? Jakie wartości najlepsze? Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Wrzesień 27, 2018 Udostępnij Wrzesień 27, 2018 @kamdz, w taki sposób nie możesz absolutnie zasilać diod. Każda powinna mieć oddzielny rezystor, a najlepiej będzie połączyć je szeregowo po kilka sztuk i do każdej gałęzi dodać rezystor. Twój wariant to praktycznie najgorsze możliwe rozwiązanie. Sprawdź dokładnie ten artykuł: Jak dobrać rezystor do diody? Różne metody zasilania LED!, dowiesz się z niego dlaczego nie można zasilać kilku LEDów połączonych równolegle przez jeden rezystor. Potencjometr do regulacji jasności diod jest zbędny - nie ma potrzeby regulować tego prądu. Ustawiasz go raz i będzie dobrze, ewentualne zmiany czułości czujników znacznie lepiej wykonać programowo. Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
kamdz Wrzesień 28, 2018 Autor tematu Udostępnij Wrzesień 28, 2018 Okej czyli już wiem jak wyliczyć rezystor do diody. Jak będę w domu to poprawie schemat. A jak dobrać wartość drugiego rezystora? Cytuj Link do komentarza Share on other sites More sharing options...
kamdz Wrzesień 28, 2018 Autor tematu Udostępnij Wrzesień 28, 2018 Przesyłam nowy schemat. czy on jest już poprawny? Oczywiście nie uwzględniłem na nim wartości rezystorów, bo je chciałbym ustalić razem z Wami. Cytuj Link do komentarza Share on other sites More sharing options...
Nawyk Wrzesień 28, 2018 Udostępnij Wrzesień 28, 2018 No a czym sobie dioda z CZ1 zasłużyła na taki los? 😉 1 Cytuj Link do komentarza Share on other sites More sharing options...
kamdz Wrzesień 29, 2018 Autor tematu Udostępnij Wrzesień 29, 2018 Oj zapomniałem 🙄 biedna dioda 😕 Teraz jest już dobrze? Cytuj Link do komentarza Share on other sites More sharing options...
Nawyk Wrzesień 29, 2018 Udostępnij Wrzesień 29, 2018 Nie. Ale przynajmniej nic nie wybuchnie 🙂 Popatrz jeszcze jak masz fototranzystor podłączony w transoptorze. Porównaj z tym, co można znaleźć u dystrybutora (a jeszcze lepiej: w nocie katalogowej). Np. tutaj. Już prawie dobrze, ale jest jeden mały szczegół 🙂 1 Cytuj Link do komentarza Share on other sites More sharing options...
kamdz Wrzesień 29, 2018 Autor tematu Udostępnij Wrzesień 29, 2018 Czy mi się wydaje, czy te moje czujniczki na schemacie mają odwrotnie obrócony znaczek fototranzystora? Cytuj Link do komentarza Share on other sites More sharing options...
Nawyk Wrzesień 29, 2018 Udostępnij Wrzesień 29, 2018 Nie wydaje Ci się 🙂 1 Cytuj Link do komentarza Share on other sites More sharing options...
kamdz Wrzesień 29, 2018 Autor tematu Udostępnij Wrzesień 29, 2018 Czyli to jest chyba błąd elementu w eaglu, a nie mój... no bo jeżeli bym teraz podmienił te nóżki miejscami, to przecież schemat nie będzie poprawny, bo prawdziwe czujniki mają nóżki inaczej niż na schemacie. Cytuj Link do komentarza Share on other sites More sharing options...
Nawyk Wrzesień 29, 2018 Udostępnij Wrzesień 29, 2018 (edytowany) Symbol na schemacie nie musi się "fizycznie" pokrywać z nóżkami czujnika, schemat można narysować do góry nogami albo zamienić elementy miejscami, to Ty musisz zwrócić uwagę na to, gdzie i do czego podłączasz swoje sygnały. Zakładam, że nie robiłeś sam biblioteki i użyłeś gotowca. Możesz łatwo sprawdzić w edytorze biblioteki, czy wyprowadzenia ze schematu są poprawnie podpięte do "fizycznych" padów czujnika na PCB. Dawno, dawno temu naskrobałem krótki tutorial pomagający zrozumieć tworzenie (i edytowanie) bibliotek. Ciekawym trafem, użyłem tych właśnie czujników 🙂 Stara wersja EAGLE, ale podstawy te same:https://forbot.pl/blog/cadsoft-eagle-czesc-3-tworzenie-biblioteki-id1605 Edytowano Wrzesień 29, 2018 przez Nawyk 1 Cytuj Link do komentarza Share on other sites More sharing options...
kamdz Wrzesień 29, 2018 Autor tematu Udostępnij Wrzesień 29, 2018 Oki rozumiem 🙂 No to już poprawiam i wysyłam. Teraz jest ok? Cytuj Link do komentarza Share on other sites More sharing options...

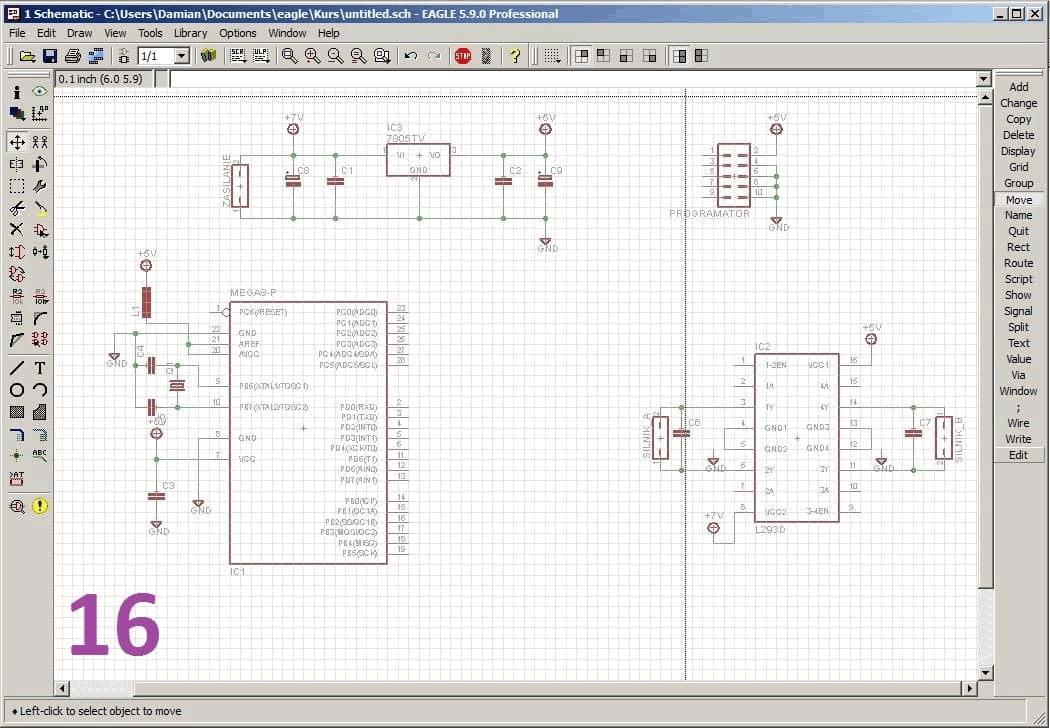

Nawyk Wrzesień 29, 2018 Udostępnij Wrzesień 29, 2018 Teraz wygląda ok. Jedyne co bym zmienił, to wykorzystanie symboli z bibliotek supply1 i supply2 - są to takie znaczki, które pomogą Ci wyeliminować to spaghetti sygnałów na schemacie - w obecnej postaci bardzo łatwo o pomyłkę. Stosuje się to tak, że wstawiasz na schemacie "strzałkę" np. "+5V" przy sygnale, który ma być podpięty do +5 V. Wstawiasz kolejne takie same "strzałeczki" przy kolejnych sygnałach, które chcesz podpiąć do +5V i kolejne przy źródle tych +5 V. To samo z masą, czyli symbolem GND. To, co ten symbol robi, to tak naprawdę połączenie wszystkich tych samych "strzałeczek" ze sobą na PCB 🙂 Tutaj zamiast strzałek użyłem "plusów", ale idea ta sama 😉 Cytuj Link do komentarza Share on other sites More sharing options...
