ATtiny85 - generacja PWM z f > 20 KHz i krokiem 0,5 us

[FlyingDutch]

Cześć,

udało się może komuś wygenerować przebieg PWM z cżęstotliwością >= 20 KHz na Attiny85 i mozliwością regulacji wypełnienia z dokładnością >= 0,5 us?

Wiem, że post bez kodu jest nic nie wart, ale się śpieszyłem i nie zdążyłem skopiować (nie mam go teraz). Ogólnie program jest napisany na rejestrach ale w Arduino IDE (z użyciem ATtinyCore).

Udało mi się wygenerować przerwanie od timera co 50 us i to działa (f=20Khz), ale nie działa mi poprawnie instrukcja micros() odliczaa czasy 8 razy dłuższe niż powinna.

Problem polega na tym, że mam zegar 8 MHz (internal) i staram się włączyć programowo pętlę PLL (właśnie ze względu na jej obecność wybrałem Attiny85) aby taktowanie timera wynosiło 64 Mhz.

Ale to nie działa - włączenie PLL.

Gdy w procedurze obsługi przerwania od timera zmieniam tylko sten portu wyjściowego (PB0) za pomocą instrukcji:

PORTB |= (1<<0);
PORTB  ^= (1<<0);

zajmuje to 4 microsekundy (co jest czasem 8 razy za długim dla moich potrzeb).

Nie jestem zbyt biegły w programowaniu AVR. Sprawdziłem sporo przykładów, ale żaden z nich nie działał, tak aby spelnial podane założenia.

Może ktoś może pomóc? Jutro wkleję kod programu.

Pozdrawiam

[marek1707]

1 godzinę temu, FlyingDutch napisał:

i staram się włączyć programowo pętlę PLL

A mógłbyś opisać na czym te starania polegały? Bo wg mnie PLL odpalasz poprzez ustawienie (programatorem) fusebitów CKSEL na 0001. Wtedy dostajesz zegar timera 64MHz i zegar CPU 16MHz. Tego nie przeżyje typowy bootloader Arduino więc z definicji przy takich zabawach musisz używać programatora SPI/ISP, oczywiście może być "napędzany" z IDE Arduino.

EDIT: Czy próbujesz zrobić wyjście audio?

Edytowano Grudzień 3, 2018 przez marek1707

[kaczakat]

Żeby sprawdzić ile to zajmuje czasu użyj oscyloskopu lub analizatora logicznego Salae, micros po prostu nie zmierzy krótszych czasów - jest to opisane w reference Arduino. PLL ustawisz też z Arduino na zegar 16MHz - ustawiasz co chcesz i wgrywasz bootloader, przecież nie zje ci flasha, ATtinyCore nie dogrywa bootloadera, tylko ustawia tą opcją fusy.

[marek1707]

Funkcja micros nie ma nic wspólnego z timerem - to programowa pętla opóźniejąca pracująca z szybkością CPU, gdzie kompilator generuje odpowiedniie opóźnienie przez wytracanie czasu procesora na wykonywnaiu pustej pętli.

Tryb pracy z PLL jest dość specyficzny, bo CPU ma wciąż tylko 16MHz i lepiej nie będzie, możesz je co najwyżej zwalniać podzielnikiem zegara. W takich warunkach, przy pomocy swojej programowej metody "ustaw pin -> wyzeruj pin" uzyskasz min czas 125ns (2 cykle), ale skalowanie tego (przez wstawianie NOP-ów między operacje I/O) będzie niewygodne. Natomiast timer jest wtedy taktowany z 64MHz i pracuje 4 razy szybciej niż CPU co także może przysporzyć kłopotów, więc uważaj. Nie możesz wtedy czytać ani pisać rejestru głównego podczas odliczania, bo wyniki mogą być od czapy - zmieniają się 4 razy poodczas jednego cyklu dostępu. Możesz za to ustawiać wypełnienie 🙂 bo rejestr okresu ma "statyczną" zawartość więc generacja szybkiego PWM zadziała. Robiłem tak przy przetwornicach DCDC i wciąż mając 8 bitów rozdzielczości działało na 62.5kHz.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[FlyingDutch]

8 godzin temu, kaczakat napisał:

Żeby sprawdzić ile to zajmuje czasu użyj oscyloskopu lub analizatora logicznego Salae, micros po prostu nie zmierzy krótszych czasów - jest to opisane w reference Arduino. PLL ustawisz też z Arduino na zegar 16MHz - ustawiasz co chcesz i wgrywasz bootloader, przecież nie zje ci flasha, ATtinyCore nie dogrywa bootloadera, tylko ustawia tą opcją fusy.

Cześć,

właśnie używałem oscyloskopu i zmiana stanu portu wyjściowego (bez żadnych operacji zajmuje 4 microsekundy. Wyizolowałem prosty kawałek kodu (Arduino IDE), aby zobrazować problem:

void setup() {
  // Enable 64 MHz PLL and use as source for Timer
  PLLCSR = 1<<PCKE | 1<<PLLE;

  //pinMode(0, OUTPUT);            // Enable PWM output pin
  DDRB |= _BV(0);

  // Set up Timer/Counter0 for 20kHz interrupt
  TCCR0A = 3<<WGM00;             // Fast PWM
  //TCCR0B = 1<<WGM02 | 2<<CS00;   // 1/8 prescale
  TCCR0B = 1<<WGM02 | 1<<CS00;   // no prescale
  TIMSK = 1<<OCIE0A;             // Enable compare match, disable overflow
  OCR0A = 50;                    // Divide by 50
  OCR0B = 50;

  //----------------------------------------------

}

void loop() { }

//wywolywane co 50 us
ISR(TIMER0_COMPA_vect) {
  PORTB |= (1<<0); //Ustawiamy PB0 na 1
  PORTB  ^= (1<<0); //zmiana stanu na przeciwny
}

Przerwanie wywoływane jest co prawidłowy czas 50 us (sprawdzałem oscyloskopem). Natomiast ustawienie stanu portu wyjściowego i jego zmiana zajmuje 4 us, co jest dużo za dużo. Nie udało mi się wygenerować przebiegu PWM w trybie fast PWM timera bo f_clk jest dzielona co najmniej przez 256 co jest dużo za dużo (wychodzi za mała częstotliwość PWM). Próba wgrania bootloadera z "Arduino IDE" kończy się błędem (chociaż upload programów przebiega bez błędów. Używam progarmatora firmy "Olimex" zgodnego z AVR-ISP-MKII.

Pozdrawiam



27 minut temu, marek1707 napisał:

Funkcja micros nie ma nic wspólnego z timerem - to programowa pętla opóźniejąca pracująca z szybkością CPU, gdzie kompilator generuje odpowiedniie opóźnienie przez wytracanie czasu procesora na wykonywnaiu pustej pętli.

Tryb pracy z PLL jest dość specyficzny, bo CPU ma wciąż tylko 16MHz i lepiej nie będzie, możesz je co najwyżej zwalniać podzielnikiem zegara. W takich warunkach, przy pomocy swojej programowej metody "ustaw pin -> wyzeruj pin" uzyskasz min czas 125ns (2 cykle), ale skalowanie tego (przez wstawianie NOP-ów między operacje I/O) będzie niewygodne. Natomiast timer jest wtedy taktowany z 64MHz i pracuje 4 razy szybciej niż CPU co także może przysporzyć kłopotów, więc uważaj. Nie możesz wtedy czytać ani pisać rejestru głównego podczas odliczania, bo wyniki mogą być od czapy - zmieniają się 4 razy poodczas jednego cyklu dostępu. Możesz za to ustawiać wypełnienie 🙂 bo rejestr okresu ma "statyczną" zawartość więc generacja szybkiego PWM zadziała. Robiłem tak przy przetwornicach DCDC i wciąż mając 8 bitów rozdzielczości działało na 62.5kHz.

Cześć,

spróbuję ustawić fuse-bit CKSEL na 0001 za pomocą zewnętrznego programu. A mógłbyś może zamieścić kod źródłowy tego rozwiązania z fpwm = 62.5 KHz?

Chodzi mi głównie o setup timera do jego generacji. Dziękuję za wyczerpującą odpowiedź.

Pozdrawiam

[marek1707]

PLL top układ quasi analogowy, nie możesz tak po prostu go włączyć i już. Sekwencja przełączania na taktowanie timera z PLL powinna wyglądać tak:

1. Ustawiasz PLLE (już masz go ustawionego gdy fusebity wskazują domyślnie na pracę z PLL).

2. Czekasz kilkadziesiąt us i dopiero wtedy zaczynasz sprawdzać stan PLOCK - czekasz na stan 1, to pokazuje "zaskok" pętli synchronizacji i stabilną pracę generatora VCO.

3. Dopiero wtedy ustawiasz PCKE (zostawiając wciąż ustawiony PLLE).

15 minut temu, FlyingDutch napisał:

Nie udało mi się wygenerować przebiegu PWM w trybie fast PWM timera bo f_clk jest dzielona co najmniej przez 256

Jest dzielona przez tyle ile ustawisz. W szczególnym przypadku możesz ustawić prescaler na 1 i mieć 8-bitowy licznik popędzany wprost z 64MHz co daje PWM właśnie pomnad 60kHz. Nie rozumiem tego co napisałeś.

[Elvis]

@FlyingDutch może zacznij od czegoś łatwiejszego. Na początek zostaw PLL w spokoju, nie używaj przerwań. Napisz program, który w pętli będzie machał testowym pinem najszybciej jak potrafi. Wtedy chociaż zobaczymy czy pomiary wychodzą zgodnie z oczekiwaniami.

[FlyingDutch]

1 godzinę temu, marek1707 napisał:

PLL top układ quasi analogowy, nie możesz tak po prostu go włączyć i już. Sekwencja przełączania na taktowanie timera z PLL powinna wyglądać tak:

1. Ustawiasz PLLE (już masz go ustawionego gdy fusebity wskazują domyślnie na pracę z PLL).

2. Czekasz kilkadziesiąt us i dopiero wtedy zaczynasz sprawdzać stan PLOCK - czekasz na stan 1, to pokazuje "zaskok" pętli synchronizacji i stabilną pracę generatora VCO.

3. Dopiero wtedy ustawiasz PCKE (zostawiając wciąż ustawiony PLLE).

----------------------------------------------

Jest dzielona przez tyle ile ustawisz. W szczególnym przypadku możesz ustawić prescaler na 1 i mieć 8-bitowy licznik popędzany wprost z 64MHz co daje PWM właśnie pomnad 60kHz. Nie rozumiem tego co napisałeś.

Cześć Marek,

czyli wynika z tego, że mogę ustawić korzystanie z PLL całkowicie programowo (nie ustawiając fuse-bits)?

To chyba ja coś. źle zrozumiałem. W nocie katalogowej dla Attiny85 jest napisane (dla trybu fast PWM):

The PWM frequency for the output can be calculated by the following equation:
   Fo = Fclk/N*256
The N variable represents the prescale factor (1, 8, 64, 256, or 1024).

(Strona 74 noty katalogowej) i moje próby to potwierdzają. Chyba mówisz o trybie CTC timera (tego nie próbowałem).

Czy mógłbyś zamieścić kawałek kodu jak ustawić timer dla trybu CTC dla wysokiej częstotliwości PWM (dla Attiny85)?

Pozdrawiam





1 godzinę temu, Elvis napisał:

@FlyingDutch może zacznij od czegoś łatwiejszego. Na początek zostaw PLL w spokoju, nie używaj przerwań. Napisz program, który w pętli będzie machał testowym pinem najszybciej jak potrafi. Wtedy chociaż zobaczymy czy pomiary wychodzą zgodnie z oczekiwaniami.

Cześć Elvis,

wolałbym wygenerować PWM o częstotliwości około 20 KHz korzystając wyłącznie z konfiguracji timera (na razie jednak mi się to nie udało).

Pozdrawiam

[BlackJack]

Ja to postaram się napisać jak najprościej. Jak miałem problemy tego typu, przepisywałem zwyczajnie fragment kodu w ASM z dokumentacji procesora do swojego programu, który uruchamiał i konfigurował mi dany moduł, i w 99,9% się sprawdzało. Zazwyczaj w dokumentacji są przykłady tego typu jak uruchomić PLL, watchdog itd.. Języki wysokiego poziomu, czasami tego nie ogarniają bo są obostrzenia czasowe co do wykonywania operacji, przynajmniej mi się zdarzyło i prościej wstawić kawałek kodu w ASM z noty katalogowej, niż kombinować czemu kawałek kodu w C który powinien działać, nie działa.

Edytowano Grudzień 4, 2018 przez BlackJack

[FlyingDutch]

Cześć,

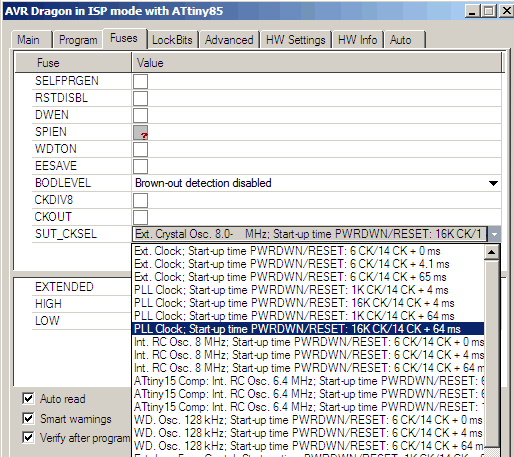

ustawiłem fuse-bit CKSEL i pętla PLL zadziałała. Czyli mam zegar CPU = 16 MHz i taktowanie timera 64 MHz. Gdy zmieniłem sposób zmiany stanu portu wyj z:
