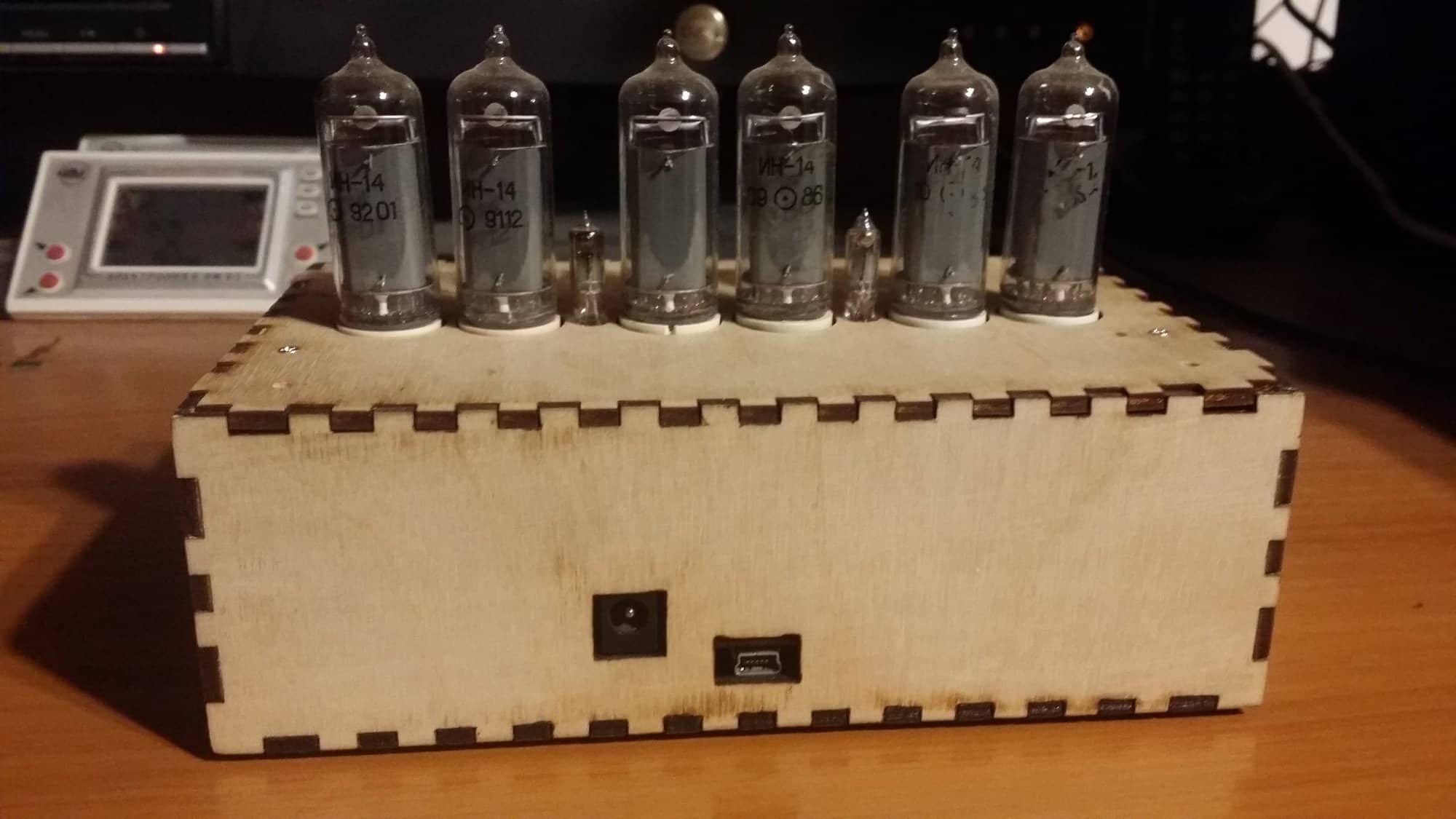

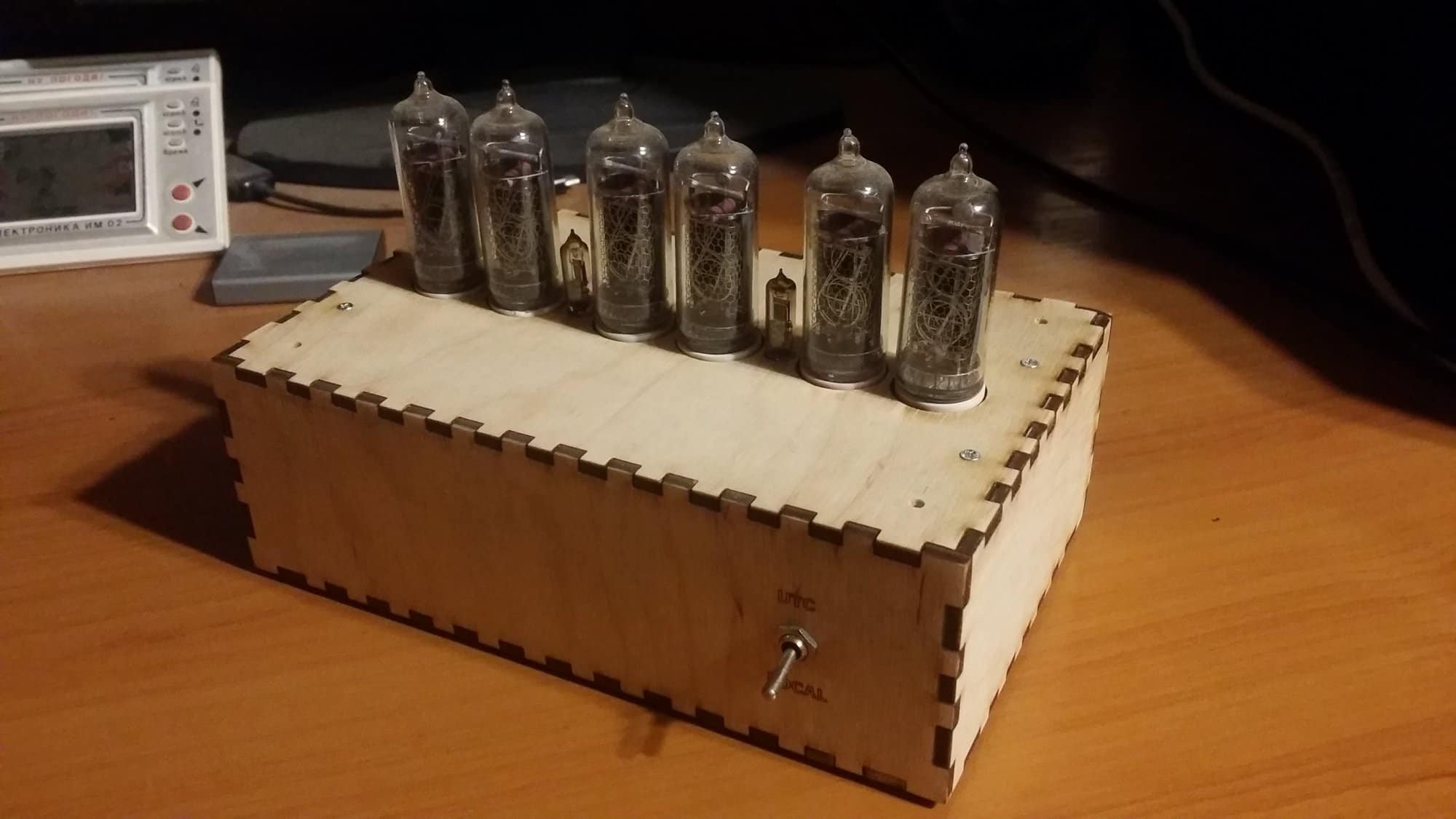

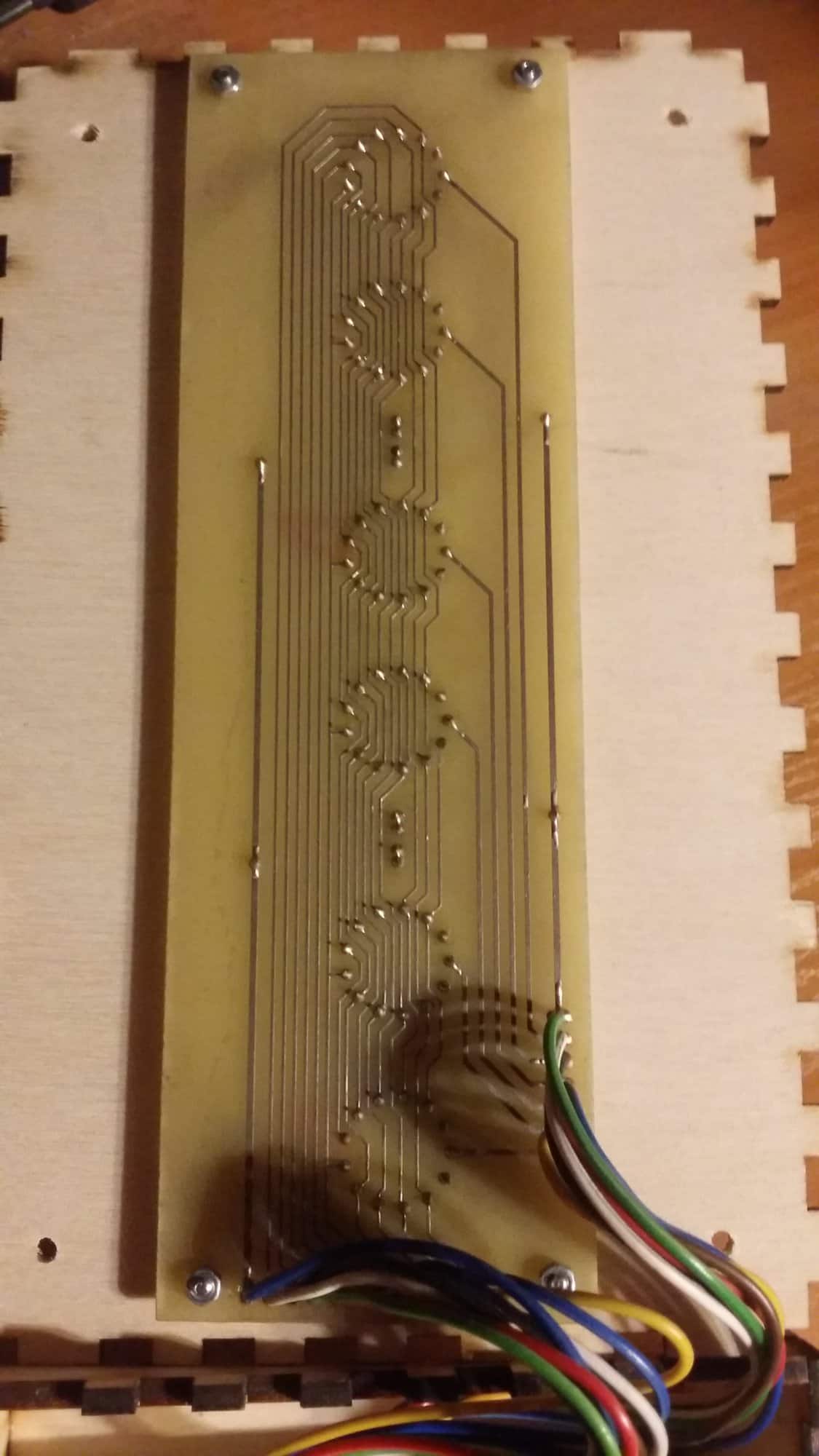

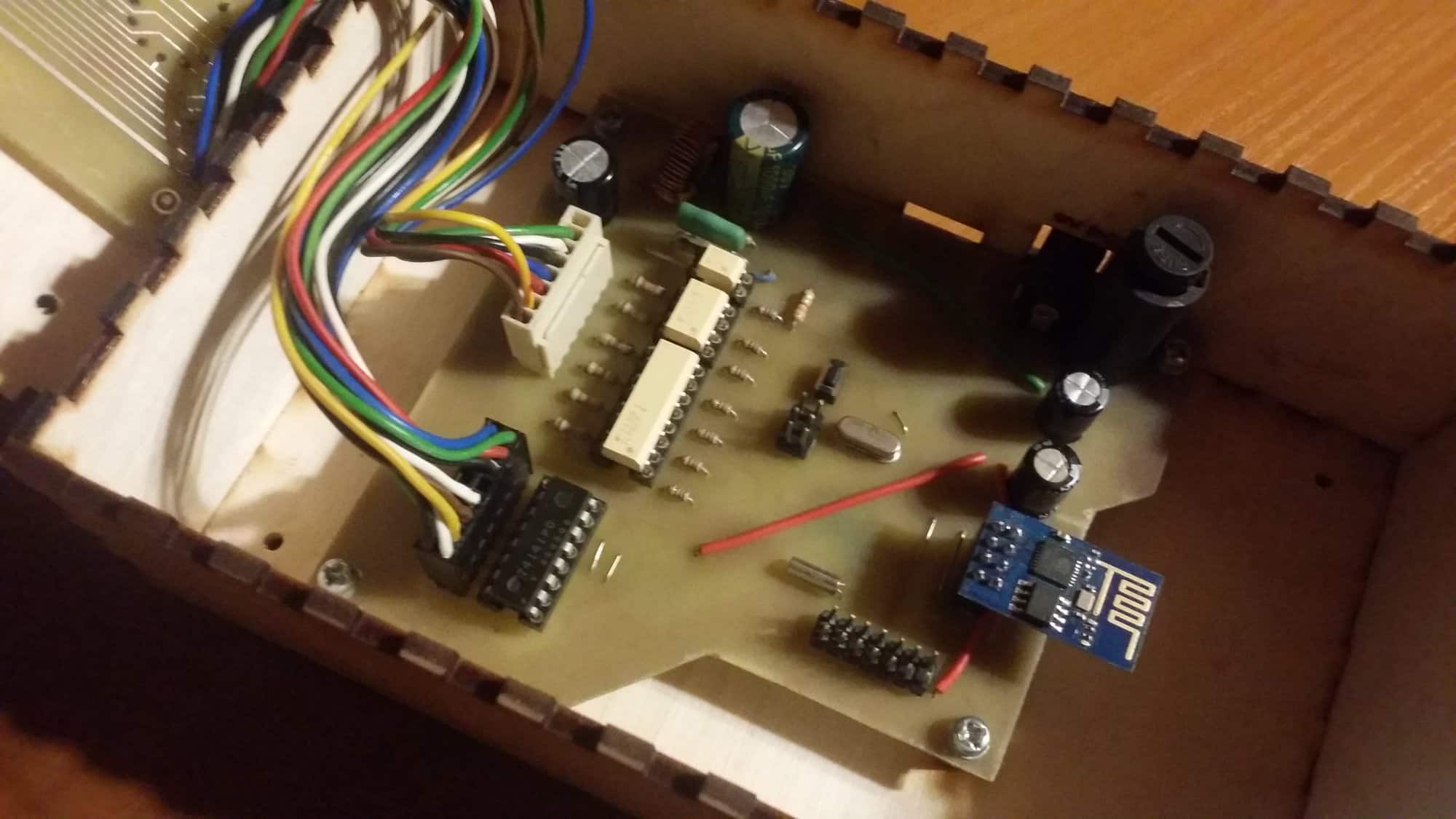

atlantis86 130 Napisano 9 stycznia (edytowany) Lampy nixie to chyba najczęściej powracający temat wśród amatorskich projektów elektronicznych. Myśl o skonstruowaniu zegara z takim wyświetlaczem chodziła mi po głowie już wiele lat temu, w tym celu zaopatrzyłem się w zestaw lamp IN-14. Niestety z powodu braku czasu i dużej ilości projektów o wyższym priorytecie zadanie to ciągle było odkładane na później. Może to i lepiej, bo w międzyczasie miłośnicy amatorskiej elektroniki zyskali dostęp do całkiem ciekawych elementów, które mogłem wykorzystać w projekcie. Prezentowany zegar powstał w 2017 roku. Jego głównym elementem jest mikrokontroler Atmega644, który wykonuje wszystkie operacje związane z odmierzaniem czasu i obsługą multipleksowanego wyświetlacza. Dodatkowo zegar został wyposażony w moduł WiFi z układem ESP8266, pracujący pod kontrolą własnego programu. Zadaniem modułu jest cykliczne sprawdzanie czasu na serwerze NTP i korygowanie ustawień lokalnego RTC. Urządzenie posiada też układ scalony FT232, dodający możliwość konfiguracji przez USB. Stałe napięcie około 180V jest generowane za pomocą przetwornicy boost na układzie MC34063A. Oprogramowanie zegara zostało wyposażone w funkcję automatycznego wykrywania czasu letniego i zimowego. Na płycie czołowej znajduje się przełącznik umożliwiający włączenie trybu, w którym wyświetlany jest czas UTC - funkcja ta została dodana w związku z moimi radioamatorskimi i krótkofalarskimi zainteresowaniami. Konstrukcja została zamontowana wewnątrz obudowy ze sklejki wycinanej laserowo. Fizycznie urządzenie składa się z dwóch osobnych płyt, Jedna z nich mieści zestaw lamp nixie, druga elektronikę sterującą. Edytowano 9 stycznia przez Treker Poprawiłem formatowanie. 3 Cytuj Udostępnij ten post Link to post Share on other sites
Treker 1735 9 stycznia Właśnie zaakceptowałem Twój opis. Dziękuję za opis ciekawego projektu, zachęcam do prezentowania kolejnych DIY oraz aktywności na naszym forum Cytuj Udostępnij ten post Link to post Share on other sites

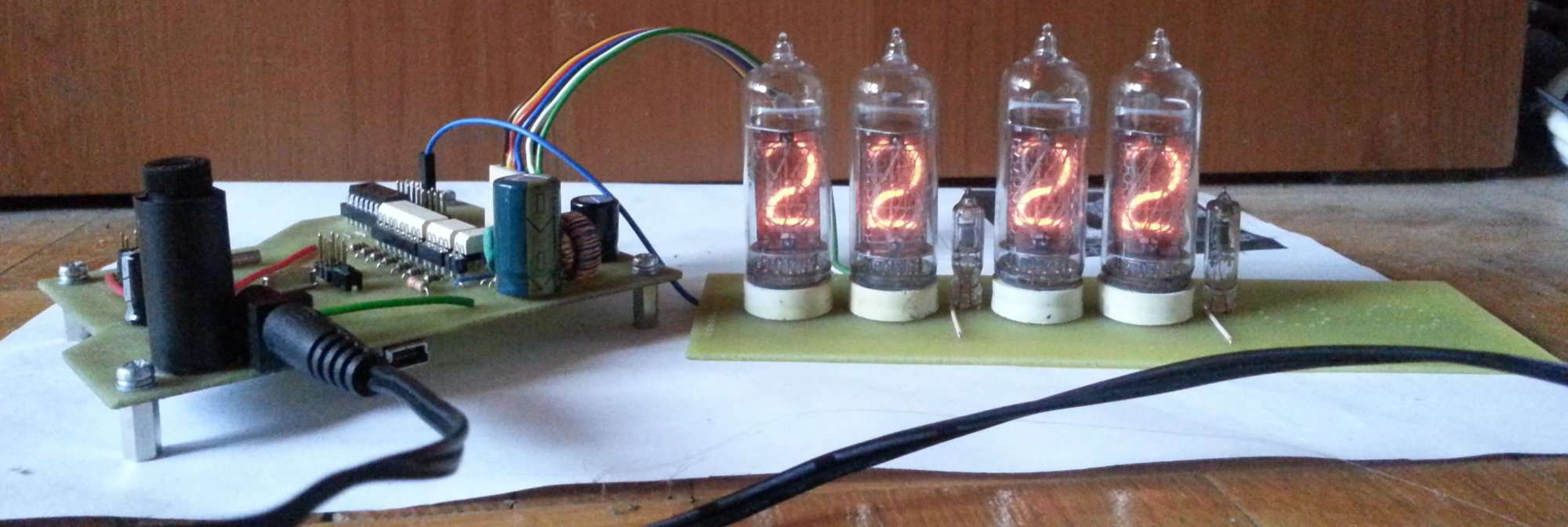

Leoneq 57 15 stycznia Witam, i gratuluję projektu Akurat też budowałem zegar Nixie i myślałem że chyba jako pierwszy opiszę tego typu konstrukcję na forum, ale wyprzedziłeś mnie o 2 tygodnie Mam parę pytań co do Twojego projektu: nie było prościej zrobić przewornicy na NE555? Schematów masz tego dużo w internecie, więc przynajmniej ja skorzystałem. Jakim też napięciem zasilasz lampy? Pytam się, bo u mnie przy zapłonie 180V i pracy 140V przy multipleksowaniu lampy są pomarańczowe i świecą lekko przygaszone. Oczywiście jak skończę (została mi obudowa) też tutaj opublikuję swój zegar Pozdrawiam Cytuj Udostępnij ten post Link to post Share on other sites
Treker 1735 15 stycznia @Leoneq, witam na forum Widzę, że to Twoje pierwsze kroki na Forbocie, oto najważniejsze informacje na start: Chcesz przywitać się z innymi członkami naszej społeczności? Skorzystaj z tematu powitania użytkowników. Opis najciekawszych funkcji, które ułatwiają korzystanie z forum znajdziesz w temacie instrukcja korzystania z forum - co warto wiedzieć? Poszczególne posty możesz oceniać (pozytywnie i negatywnie) za pomocą reakcji - ikona serca w prawym dolnym rogu każdej wiadomości. 3 godziny temu, Leoneq napisał: Oczywiście jak skończę (została mi obudowa) też tutaj opublikuję swój zegar Czekamy Masz jeszcze trochę czasu, aby załapać się na naszą akcję rabatową! Cytuj Udostępnij ten post Link to post Share on other sites
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Szukasz producenta PCB?Sprawdź przetestowaną firmę JLCPCB. Dlaczego warto? • Prototypy PCB za 2$ (gotowe w 24 godziny) • Kody zniżkowe dla nowych klientów (po rejestracji) • Produkcja w profesjonalnej fabryce (zobacz film) Sprawdź też » Jak powstaje PCB? Wycieczka po fabryce
atlantis86 130 15 stycznia 3 godziny temu, Leoneq napisał: Witam, i gratuluję projektu Akurat też budowałem zegar Nixie i myślałem że chyba jako pierwszy opiszę tego typu konstrukcję na forum, ale wyprzedziłeś mnie o 2 tygodnie A byłem przekonany (bez sprawdzania) że takich projektów będzie tu całe mnóstwo. W końcu to dość popularny temat amatorskich projektów. I szczerze mówiąc nie dziwię się, bo lampki nixie (podobnie jak cała elektronika lampowa) mają coś w sobie. 3 godziny temu, Leoneq napisał: Mam parę pytań co do Twojego projektu: nie było prościej zrobić przewornicy na NE555? Schematów masz tego dużo w internecie, więc przynajmniej ja skorzystałem. MC34063A jest nowszym układem. Łatwiej za jego pomocą skonstruować przetwornicę z pętlą sprzężenia zwrotnego. NE555 wymaga w tym celu dodatkowych elementów. Wiem, że na temat MC34063A krążą różne opinie, ale ja nie miałem z nim nigdy problemów w tej konfiguracji. 3 godziny temu, Leoneq napisał: Jakim też napięciem zasilasz lampy? Pytam się, bo u mnie przy zapłonie 180V i pracy 140V przy multipleksowaniu lampy są pomarańczowe i świecą lekko przygaszone. Oczywiście jak skończę (została mi obudowa) też tutaj opublikuję swój zegar Pozdrawiam Przetwornica generuje 180V. Przy multipleksowaniu lampy faktycznie wydają się lekko przygaszone, ja lekko skompensowałem ten efekt zmniejszając wartość rezystorów w anodach. Generalnie w kolejnym projekcie takiego zegara nie będę już stosował multipleksowania, a każda lampa otrzyma swój własny układ 74141. 1 Cytuj Udostępnij ten post Link to post Share on other sites
dkradke 67 16 stycznia Gratuluje projektu. W czym projektowałeś obudowę? Zabierałeś np. 1mm na bocznej ściance pojedynczego zęba, aby dało się wcisnąć jedno w drugie? Czy może wymiary są idealnie spasowane, a to co laser zabrał wystarczyło, żeby weszły dwa elementy na siebie? Kolejna sprawa, możesz podesłać info gdzie zamawiałeś usługę cięcia i grawerki? Możesz puścić tą informację na PW, żeby nie robić tu żadnych reklam Pozdrawiam 1 Cytuj Udostępnij ten post Link to post Share on other sites
atlantis86 130 16 stycznia 3 minuty temu, dkradke napisał: Gratuluje projektu. W czym projektowałeś obudowę? Wykorzystałem template generowany automatycznie na tej stronie , potem modyfikowałem go w Inkscape. 3 minuty temu, dkradke napisał: Zabierałeś np. 1mm na bocznej ściance pojedynczego zęba, aby dało się wcisnąć jedno w drugie? Czy może wymiary są idealnie spasowane, a to co laser zabrał wystarczyło, żeby weszły dwa elementy na siebie? Wymiary nie są idealnie spasowane, to znaczy nie brałem pod uwagę grubości ścieżki wycinanej przez laser. Poszczególne elementy obudowy pasują do siebie dość ściśle, ale żeby otrzymać odpowiednią solidność skleiłem skrzynkę wikolem. 3 minuty temu, dkradke napisał: Kolejna sprawa, możesz podesłać info gdzie zamawiałeś usługę cięcia i grawerki? Możesz puścić tą informację na PW, żeby nie robić tu żadnych reklam Pozdrawiam To nie było wycinane komercyjnie. Korzystałem z narzędzi dostępnych w krakowskim Hackerspace. 1 Cytuj Udostępnij ten post Link to post Share on other sites
Leoneq 57 16 stycznia Jeszcze się chciałem zapytać, jak załatwiłeś sprawę zjawiska "cathode poisoning" (zatrucie katody). Wystarczy mignąć wszystkimi cyframi raz co godzinę? 1 Cytuj Udostępnij ten post Link to post Share on other sites
atlantis86 130 16 stycznia 1 godzinę temu, Leoneq napisał: Jeszcze się chciałem zapytać, jak załatwiłeś sprawę zjawiska "cathode poisoning" (zatrucie katody). Wystarczy mignąć wszystkimi cyframi raz co godzinę? W tej wersji (jeszcze) nie implementowałem żadnego mechanizmu. Zegar i tak nie pracuje cały czas. W moim kolejnym zegarze (tym bez multipleksowania) planuję raz na minutę dać efekt szybkiego przelecenia wyświetlacza godzin i minut przez wszystkie cyfry. Dla postronnego obserwatora będzie to wyglądało jak animacja towarzysząca zmianie godziny. 1 Cytuj Udostępnij ten post Link to post Share on other sites
czarny8322 7 17 stycznia (edytowany) OOO Miło zobaczyć Nixie na forbocie Też bawię się w budowę i już popełniłem parę zegarków... można zobaczyć na https://www.nixietime.pl/ Obecnie jestem na etapie robienia bardziej kompaktowej wersji, oraz uniwersalnego sterownika do różnych lamp. Swoje zegary opierałem o tranzystory MMBTA... Ty użyłeś widzę Transoptor'ow oraz jednego układu 74141.... pytanie... jak Ci to działa?:) czy nie ma problemu duszków? Szukam jakiegoś dobrego sterowania do tych lampek które nie będzie wymagało "miliona" elementów. Edytowano 17 stycznia przez Treker Poprawiłem formatowanie. 1 Cytuj Udostępnij ten post Link to post Share on other sites
atlantis86 130 17 stycznia 4 godziny temu, czarny8322 napisał: jak Ci to działa?:) czy nie ma problemu duszków? Był. Trzeba go było wyeliminować przez chwilowe wygaszanie jednej lampy przed zapaleniem następnej. 1 Cytuj Udostępnij ten post Link to post Share on other sites
