Raspberry pi 3 B+ przy przełączaniu przekaźników ekan gaśnie

Pomocna odpowiedź

Witam,

Mam problem z raspberry pi podłączonym do modułu przekaźników, który ma sterować silniczkami 12V.

Postaram się opisać mój problem jak najdokładniej. Otóż chciałbym za pomocą raspberry pi uruchamiać 10 silników zasilanych 12V. Do tego zakupiłem moduł https://botland.com.pl/pl/przekazniki/2966-modul-przekaznikow-8-kanalow-z-optoizolacja-styki-7a240vac-cewka-5v.html

Wiem że moduł jest 8 kanałowy, ale o dodaniu kolejnych 2 zdecydowałem się już po zakupie. Mój problem polega na tym, że przy przełączaniu przekaźnika czy to w stan wysoki czy niski, ekran staję się na chwilę czarny, dosłownie na maks 1s, dzieje się to może raz na 10-15 przełączeń, ale się dzieję. Wszystkie skrypty, bluetooth i wifi działają nadal, nic nie przerywa swojego działania. Moduł jest podłączony z wykorzystaniem optoizolacji, co ciekawe jeżeli do przekaźnika nie podłączę silnika, to problem nie występuję.

Wszystko zasilam z zasilacza 12V 100W do taśm LED, a do zasilania RPI wykorzystuję przetwonicę z 12/24V do 5V. Problem występuję też jeżeli zasilam RPI z oddzielnego zasilacza. Jak rozwiązać ten problem? Źródłem jest prawdopodobnie silnik, ponieważ bez niego problem nie występuję, ale elektronikiem nie jestem i nie jestem do końca pewny.

Do zbudowania mojego urządzenia używam takiego silnika https://botland.com.pl/pl/pompy/7206-pompa-do-cieczy-12v-110lh-7mm.html

Dokładniej jest to pompa cieczy ale nie ma to większego znaczenia. W google znalazłem podobny temat https://raspberrypi.stackexchange.com/questions/84276/monitor-problem-when-turning-on-relays

Ale jak mówiłem elektronikiem nie jestem i niestety za bardzo nie rozumiem rozwiązania.

Z góry dziękuję za pomoc.
Adrian

Udostępnij ten post


Link to post
Share on other sites

@MrRadian, witam na forum 😉 Widzę, że to Twoje pierwsze kroki na Forbocie, oto najważniejsze informacje na start:

  • Chcesz przywitać się z innymi członkami naszej społeczności? Skorzystaj z tematu powitania użytkowników.
  • Opis najciekawszych funkcji, które ułatwiają korzystanie z forum znajdziesz w temacie instrukcja korzystania z forum - co warto wiedzieć?
  • Poszczególne posty możesz oceniać (pozytywnie i negatywnie) za pomocą reakcji - ikona serca w prawym dolnym rogu każdej wiadomości.

20 minut temu, MrRadian napisał:

Wiem że moduł jest 8 kanałowy, ale o dodaniu kolejnych 2 zdecydowałem się już po zakupie.

A w jaki sposób dodałeś te dwa przekaźniki? Masz kolejny moduł czy sam dodałeś dwa "gołe" przekaźniki?

Udostępnij ten post


Link to post
Share on other sites

Rozumiem, że testy robisz na tym module 8 przekaźników? Kiedyś jak budowałem pewne ustrojstwo z silnikiem to miałem problemy ze sterowaniem bo przy starcie – coś się resetowało. Może dodaj kondensator elektrolityczny pomiędzy 5V i GND. Mam nadzieję, że moduł zasilasz z 5V. W dokumentacji co prawda jest 100nF przy pinach 5V z listwy ale może dodatkowy kondensator pomoże.


Jak nie zadziała, to możesz sprawdzić jak będzie, gdy będziesz sterował moduł poprzez dodatkowy klucz tranzystorowy NPN. Pin sterowania podpinasz do kolektora NPN, emiter do masy i rezystor na bazę i do pinu RPi, jak zrobić klucz znajdziesz w kursie.




Udostępnij ten post


Link to post
Share on other sites

@Treker Nie dołączyłem dodatkowych przekaźników. Problem występuję już przy tym 8 kanałowym module.



@Gieneq Tak testy robię na tym module. Zastanawia mnie w czym pomoże mi kondensator na 5V oraz GND kiedy problem występuję nawet wtedy kiedy RPI mam podpięte z innego zasilania?

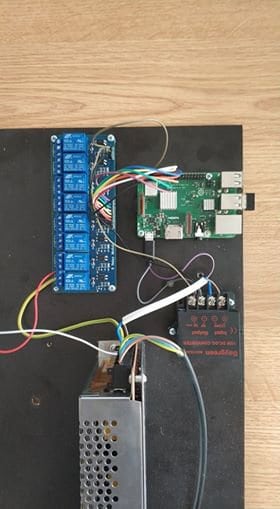

Na ten moment wygląda to u mnie tak:


Kanały sterujące podpięte do GPIO oraz 5V z RPI podpięte do VCC na module. Na ten moment wszystko zasilam z przetwornicy 5V 3A, według opisu do włączenia wszystkich kanałów wystarczy 500mA, czyli dla RPI wystarczy prądu. Zauważyłem wczoraj że włączenie wszystkich kanałów w stan gotowości, zmniejsza częstotliwość pojawiania się problemu.

Ten klucz miałbym zamontować na kanałach sterujących, czy na VCC z RPI czy na obu? Zastanawiałem się nad dołożeniem do zestawu Arduino, aaby to on sterował silnikami, a RPI zostawiłbym  część logiczną, ale problem występuję na 1 silniku, a co dopiero na 10, myślę że układ nie wytrzymałby tego.

Udostępnij ten post


Link to post
Share on other sites

Z tym kluczem, to dajesz jeden na każdą linię sterującą. Podobnie niektórzy zamiast tego używają układ ULN2003.

W sumie ciekawa sprawa, dlaczego producent nie dał na pinach sterujących takich kluczy, bo niektórzy zgłaszają podobne problemy. W przypadku Arduino to działa, ale tu niekoniecznie.

Udostępnij ten post


Link to post
Share on other sites

@Gieneq A czy winny może być np. kiepski zasilacz 12V? Zastanawia mnie to, bo kiedy przeprowadziłem eksperyment, bo chciałem zobaczyć czy + z przetwornicy i - na zasilaniu głównym dają napięcie 5V (a zapomniałem odpiąć RPI) to uzyskałem ten sam efekt jak przy przełączaniu przekaźników z silnikiem, czyli RPI działa, ale ekran gaśnie.

Udostępnij ten post


Link to post
Share on other sites

Dla testu może podłącz sobie zamiast 12V 5V na przekaźniki - nie mam na myśli zasilania cewek tylko styczniki. Zamiast silników jakieś inne obciążenie - rezystor, dioda LED + rezystor i sprawdź czy będzie inaczej.

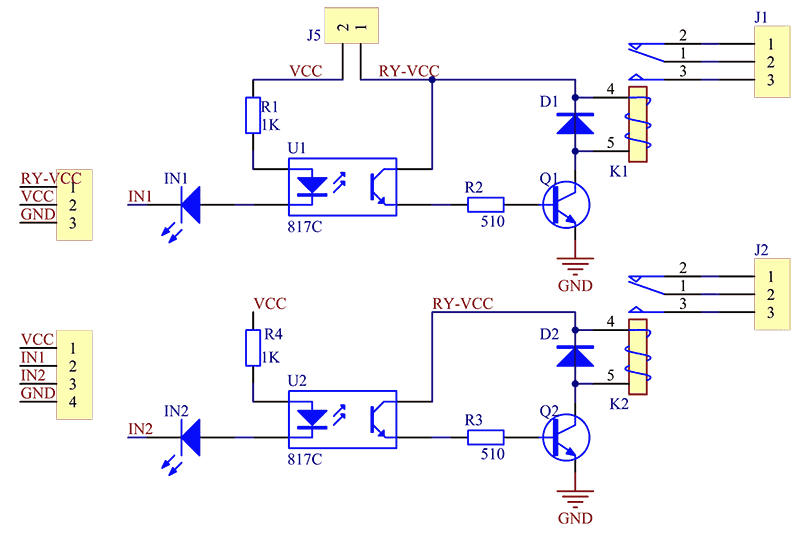

Ale ten klucz to może pomóc, jak spojrzysz na schemat to na diodę w transoptorze masz podawane zasilanie 5V i pewnie tak jest to dobrane żeby działało. Ale ten sygnał dalej wędruje do pinu Raspbery na 3V3, może to być problematyczne.
