Nucleo f103rb - nie działa bluetooth

kamdz

Przez kamdz,
w Mikrokontrolery

 Udostępnij

Pomocna odpowiedź

kamdz Eksplorator

kamdz

Napisano
Napisano

Witam

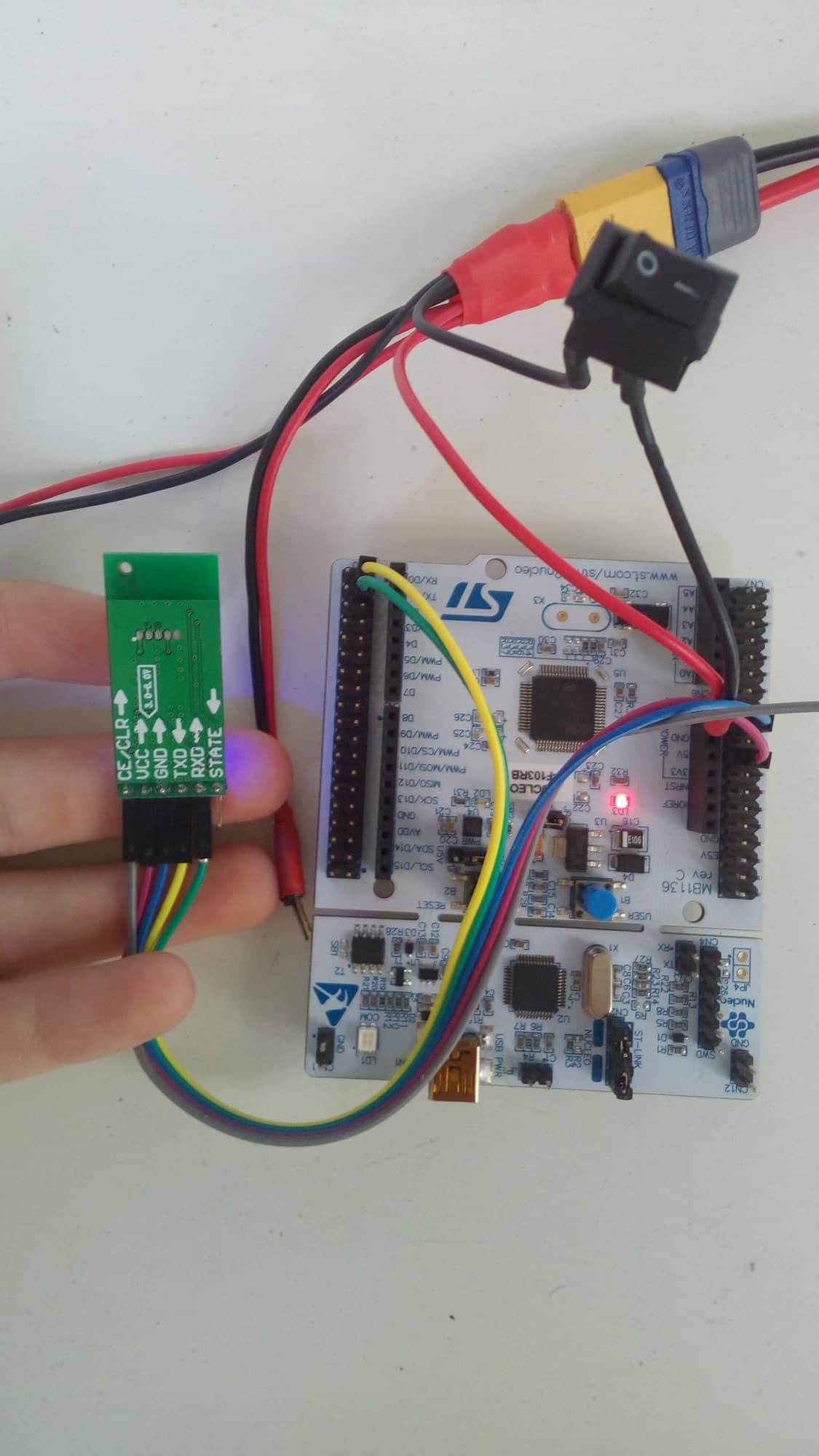

W ostatnim czasie podczas robienia kursu Forbota dot. STM32F1 HAL napotkałem pewien problem. Gdy podłączam płytkę pod USB do komputera i korzystam z UART przez kabel na RealTermie to wszystko działa ładnie. Natomiast gdy pod UART2 podpinam bluetooth, to nic nie działa. Na wyjściu dostaję krzaki, a sterowanie nie działa. Nie mam pojęcia dlaczego. To samo na UART3. Załączam kod, oraz zdjęcia układu i SS z wyjścia na BT

Dodam, że to nie jest moje pierwsze podejście do tematu. Kiedyś uruchomiłem już BT na STM32, jednak wtedy używałem BluePill. Nie Było żadnych tego typu problemów.

Ktoś ma może pomysł co mogę robić źle?

Pozdrawiam

Kamil

#include "stm32f1xx.h"
#include "stm32f1xx_nucleo.h"

TIM_HandleTypeDef tim1;
UART_HandleTypeDef uart;

uint8_t value;
int vel;
void send_string(char* s)
{
 HAL_UART_Transmit(&uart, (uint8_t*)s, strlen(s), 1000);
}
int __io_putchar(int ch)
{
 send_char(ch);
 return ch;
}
void send_char(char c)
{
 HAL_UART_Transmit(&uart, (uint8_t*)&c, 1, 1000);
}
void drive(int left, int right){

	if(right>=0){
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_5, GPIO_PIN_SET);
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_6, GPIO_PIN_RESET);
		__HAL_TIM_SET_COMPARE(&tim1, TIM_CHANNEL_2, right);
		send_string("1\r\n");
	}
	else if(right<0){
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_5, GPIO_PIN_RESET);
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_6, GPIO_PIN_SET);
		__HAL_TIM_SET_COMPARE(&tim1, TIM_CHANNEL_2, -right);
		send_string("2\r\n");
	}

	if(left>=0){
		HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_SET);
		HAL_GPIO_WritePin(GPIOB, GPIO_PIN_2, GPIO_PIN_RESET);
		__HAL_TIM_SET_COMPARE(&tim1, TIM_CHANNEL_1, left);
		send_string("3\r\n");
	}
	else if(left<0){
		HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_RESET);
		HAL_GPIO_WritePin(GPIOB, GPIO_PIN_2, GPIO_PIN_SET);
		__HAL_TIM_SET_COMPARE(&tim1, TIM_CHANNEL_1, -left);
		send_string("4\r\n");
	}


}
int main(void)
{
	SystemCoreClock = 8000000; // taktowanie 8Mhz
	HAL_Init();


	__HAL_RCC_GPIOA_CLK_ENABLE();
	__HAL_RCC_GPIOB_CLK_ENABLE();
	__HAL_RCC_GPIOC_CLK_ENABLE();
	__HAL_RCC_GPIOD_CLK_ENABLE();
	__HAL_RCC_TIM1_CLK_ENABLE();
	__HAL_RCC_USART2_CLK_ENABLE();
	GPIO_InitTypeDef gpio;

	gpio.Mode = GPIO_MODE_AF_PP;
	gpio.Pin = GPIO_PIN_8|GPIO_PIN_9;
	gpio.Pull = GPIO_NOPULL;
	gpio.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOA, &gpio);
	gpio.Mode = GPIO_MODE_AF_PP;
	gpio.Pin = GPIO_PIN_2;
	gpio.Pull = GPIO_NOPULL;
	gpio.Speed = GPIO_SPEED_FREQ_LOW;
	HAL_GPIO_Init(GPIOA, &gpio);
	gpio.Mode = GPIO_MODE_AF_INPUT;
	gpio.Pin = GPIO_PIN_3;
	HAL_GPIO_Init(GPIOA, &gpio);

	gpio.Mode = GPIO_MODE_AF_PP;
	gpio.Pin = GPIO_PIN_10;
	gpio.Pull = GPIO_NOPULL;
	gpio.Speed = GPIO_SPEED_FREQ_LOW;
	HAL_GPIO_Init(GPIOC, &gpio);
	gpio.Mode = GPIO_MODE_AF_INPUT;
	gpio.Pin = GPIO_PIN_11;
	HAL_GPIO_Init(GPIOC, &gpio);


	gpio.Mode = GPIO_MODE_AF_PP;
	gpio.Pin = GPIO_PIN_10;
	gpio.Pull = GPIO_NOPULL;
	gpio.Speed = GPIO_SPEED_FREQ_LOW;
	HAL_GPIO_Init(GPIOB, &gpio);
	gpio.Mode = GPIO_MODE_AF_INPUT;
	gpio.Pin = GPIO_PIN_11;
	HAL_GPIO_Init(GPIOB, &gpio);



	gpio.Pin = GPIO_PIN_5|GPIO_PIN_6;
	gpio.Mode = GPIO_MODE_OUTPUT_PP; // jako wyjście
	gpio.Pull = GPIO_NOPULL; // rezystory podciągające są wyłączone
	gpio.Speed = GPIO_SPEED_FREQ_LOW; // wystarczą nieskie częstotliwości przełączania
	HAL_GPIO_Init(GPIOC, &gpio); // inicjalizacja modułu GPIOC
	gpio.Pin = GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_5;
	HAL_GPIO_Init(GPIOA, &gpio);
	gpio.Pin = GPIO_PIN_2|GPIO_PIN_1;
	HAL_GPIO_Init(GPIOB, &gpio);

	gpio.Mode = GPIO_MODE_AF_PP;
	gpio.Pin = GPIO_PIN_10;
	gpio.Pull = GPIO_NOPULL;
	gpio.Speed = GPIO_SPEED_FREQ_LOW;
	HAL_GPIO_Init(GPIOC, &gpio);

	gpio.Mode = GPIO_MODE_AF_INPUT;
	gpio.Pin = GPIO_PIN_11;
	HAL_GPIO_Init(GPIOC, &gpio);


	tim1.Instance = TIM1;
	tim1.Init.Period = 1000 - 1;
	tim1.Init.Prescaler = 1;
	tim1.Init.ClockDivision = 0;
	tim1.Init.CounterMode = TIM_COUNTERMODE_UP;
	tim1.Init.RepetitionCounter = 0;
	tim1.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_ENABLE;
	HAL_TIM_PWM_Init(&tim1);

	TIM_OC_InitTypeDef oc;
	oc.OCMode = TIM_OCMODE_PWM1;
	oc.Pulse = 0;
	oc.OCPolarity = TIM_OCPOLARITY_HIGH;
	oc.OCNPolarity = TIM_OCNPOLARITY_LOW;
	oc.OCFastMode = TIM_OCFAST_ENABLE;
	oc.OCIdleState = TIM_OCIDLESTATE_SET;
	oc.OCNIdleState = TIM_OCNIDLESTATE_RESET;
	HAL_TIM_PWM_ConfigChannel(&tim1, &oc, TIM_CHANNEL_1);
	HAL_TIM_PWM_ConfigChannel(&tim1, &oc, TIM_CHANNEL_2);

	HAL_TIM_PWM_Start(&tim1, TIM_CHANNEL_1);
	HAL_TIM_PWM_Start(&tim1, TIM_CHANNEL_2);



	 uart.Instance = USART2;
	 uart.Init.BaudRate = 115200;
	 uart.Init.WordLength = UART_WORDLENGTH_8B;
	 uart.Init.Parity = UART_PARITY_NONE;
	 uart.Init.StopBits = UART_STOPBITS_1;
	 uart.Init.HwFlowCtl = UART_HWCONTROL_NONE;
	 uart.Init.OverSampling = UART_OVERSAMPLING_16;
	 uart.Init.Mode = UART_MODE_TX_RX;
	 HAL_UART_Init(&uart);





	 while (1) {
		HAL_UART_Receive(&uart, &value, 1, 100);

		 switch (value)
		 {
		 case '0':
			 vel = 0;
		 break;
		 case '1':
			 vel = 100;
		 break;
		 case '2':
			 vel = 200;
		 break;
		 case '3':
			 vel = 300;
		 break;
		 case '4':
			 vel = 400;
		 break;
		 case '5':
			 vel = 500;
		 break;
		 case '6':
			 vel = 600;
		 break;
		 case '7':
			 vel = 700;
		 break;
		 case '8':
			 vel = 800;
		 break;
		 case '9':
			 vel = 900;
		 break;
		 case '10':
			 vel = 1000;
		 break;
		 case 'F':
			 drive(vel, vel);
		 break;

		 case 'B':
			 drive(-vel, -vel);
		 break;
		 case 'R':
			 drive(vel,-vel);
		 break;
		 case 'L':
			 drive(-vel,vel);
		 break;

		 case 'G':
			 drive(0, vel);
		 break;

		 case 'I':
			 drive(vel, 0);
		 break;

		 case 'H':
			 drive(-vel, 0);
		 break;

		 case 'J':
			 drive(0, -vel);
		 break;

		 case 'S':
			 drive(0,0);
		 break;
		 case 'D':
			 drive(0,0);
		 break;
		 case 'W':
			 HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
		break;
		 case 'w':
			 HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
		break;

		 }
		 //send_string("Hello world!\r\n");
		 HAL_Delay(100);



	 }
}
