iNap HV Power Supply - czyli jak obchodzę się z wysokim napięciem

Treker

Uwaga! Błędne wykonanie projektu tego typu może okazać się groźne dla zdrowia, a nawet życia. Osoby zainteresowane budową takich urządzeń powinny posiadać odpowiednią wiedzę. Stanowczo odradzamy odtwarzanie takich projektów osobom początkującym.

Wiadomość dodana przez Treker

Pomocna odpowiedź


No, jak powiedziałem tak zrobiłem 🙂
Już jest, jak widziałem pierwsza opisywana na forbocie przetwornica ZVS. Zachęcam do przeczytania i skomentowania, a w szczególności w kwestii o bezpieczeństwie - tutaj wiedzy nigdy za wiele.


Przechodząc do sedna: chciałem się pobawić wysokim napięciem, a takie pierdnięcia z mosfeta i rezystorów to jednak nie to. Mała, fioletowa iskierka, która może tylko iskrzyła, ale była iskierką inspiracji do stworzenia nowego urządzenia. I tak oto zacząłem zgłębiać temat przetwornic wysokiego napięcia (w skrócie WN, HV po angielsku). W końcu zacząłem tworzyć własną konstrukcję, opartą o stary i dobrze znany już schemat przetwornicy Mazilliego:


Zamówiłem części, których mi brakowało: mosfeta, radiatorów (miałem tylko 1 duży na TO220), kondensatora MKP. Reszta się znalazła "w szufladzie" 😉  Działanie takiej przetwornicy, dla nowych, wyjaśniam tutaj:

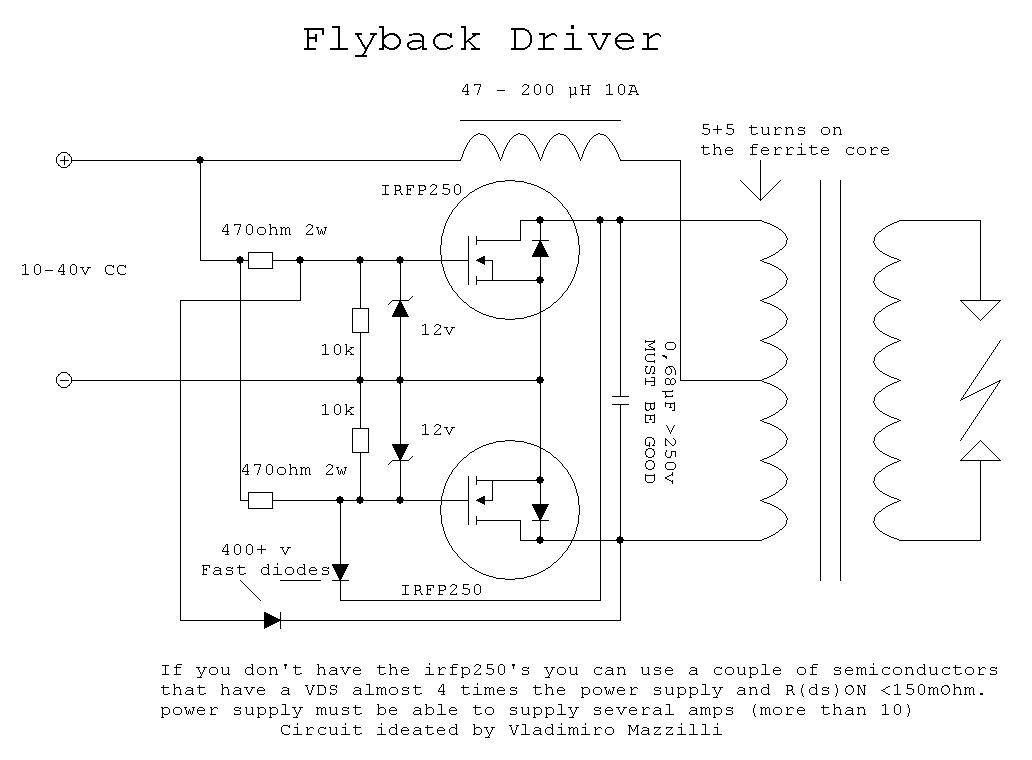

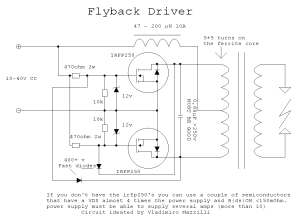

Więc tak - ten układ został wymyślony przez pana Vladimiro Mazilli (dla jasności - ja tylko zmontowałem układ z tego schematu). Przetwornica swoją wydajność zawdzięcza układowi rezonansowemu, który tworzy kondensator MKP z uzwojeniem pierwotnym trafo. Tranzystory połączone "na krzyż" zapewniają wzbudzanie rezonansu na jego własnej częstotliwości rezonansowej, tworząc od razu prąd przemienny. Diody zenera ochraniają mosfety przed przepięciami. i jedyne czego brakuje w mojej konstrukcji, to kondensatorów o dużej pojemności do filtrowania zasilania. (jeżeli zrobiłem błąd w tłumaczeniu, proszę mnie poprawić)

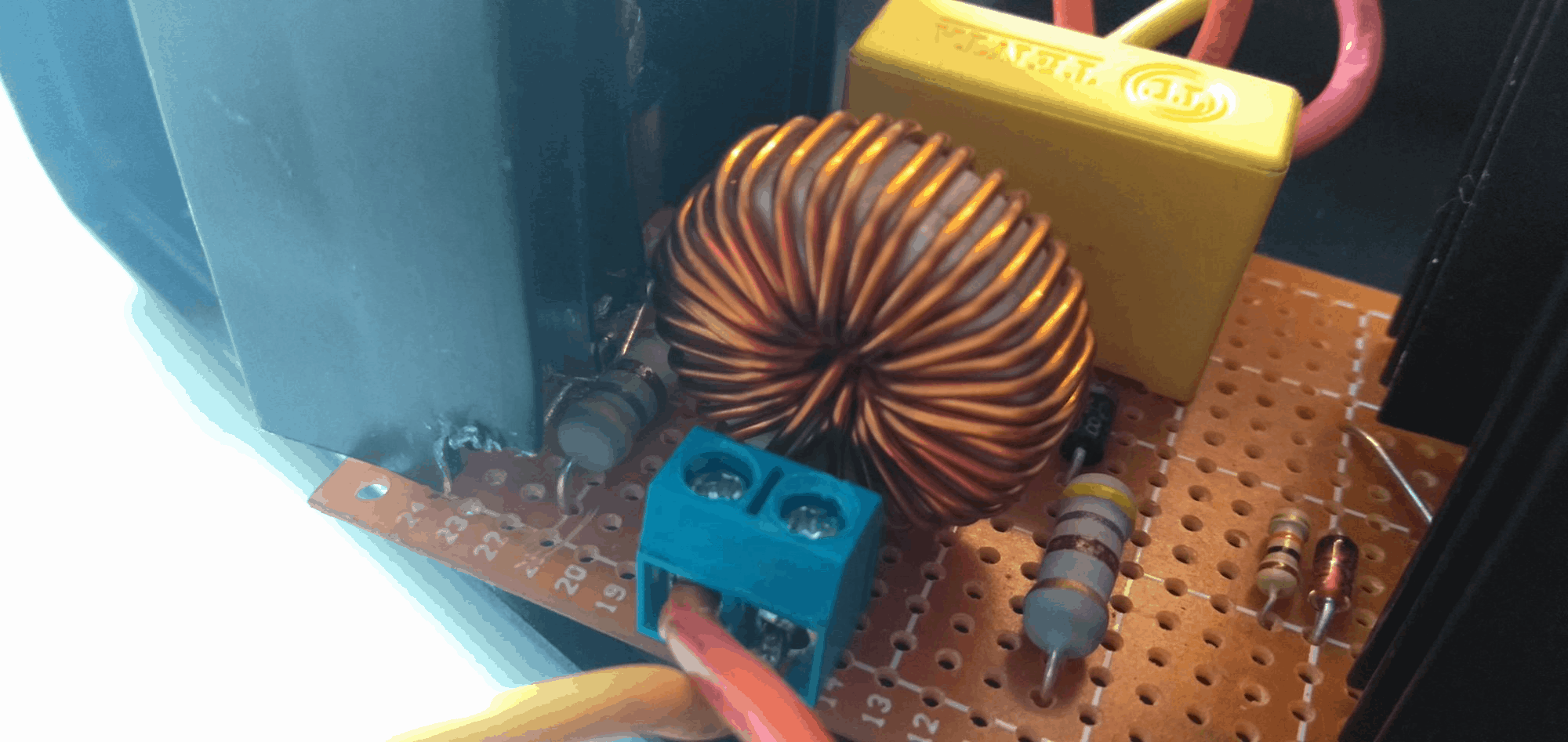

Całość z powodzeniem zmieściłem na płytce proto 50x70, wszystko było poprowadzone albo nóżkami elementów albo cyną. ZERO kynarów i innych przewodów, bo po prostu mogłyby nie wytrzymać dużego natężenia. Dławika sam nie nawijałem, mimo że mam w szufladzie nawinięty: akurat w międzyczasie rozbierałem radio samochodowe, pomyślałem że dławik od pioneera da mi lepsze rezultaty (w sensie mniejsze zakłócenia itd.). Ostatecznie mogę podmienić gdybym budował wzmacniacz audio. Wracając, w przetwornicy wykorzystałem też mosfety IRF640 zamiast IRFP250, bo wdg. datasheetu mają podobne właściwości (tylko cena mniejsza 😉 ) - i mimo dużych radiatorów, nie czuć żadnego grzania. Jestem z tego zadowolony. (Akurat elementy tak rozmieściłem pod stary radiator, że aby zamontować nowy musiałem go troszkę "zmodyfikować": ).


Tak zbudowaną płytkę podłączyłem pod przygotowany trafopowielacz (musiałem nawinąć 4+4 zwoje) ze starego monitora CRT, i zaczęły się testy - oczywiście pozytywne 😉

Podczas budowy całości, początkowo zamierzałem obudowę wydrukować na drukarce 3D - ale zamierzenia zmieniłem (modele są, mogę komuś na życzenie podesłać). Elektronika ma być modularna, w takim sensie że bez problemu mogę sobie wymienić trafo czy układ rezonansowy. Do tego zamiast obudowy z drukarki zakupiłem obudowę Z2 - dzięki temu, to urządzenie powinno przeżyć następne dekady bez żadnych problemów.

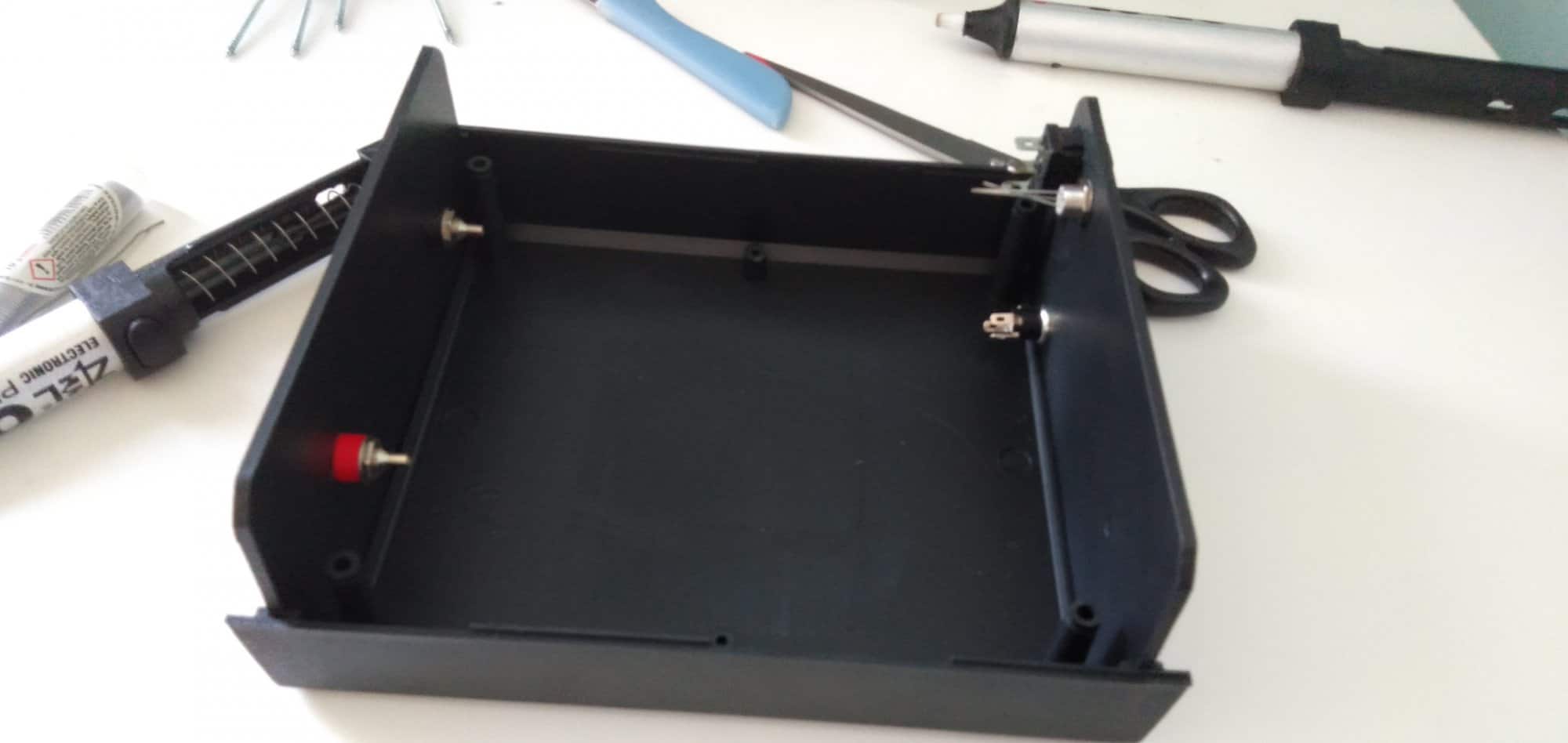

Kiedy obudowa dotarła, szybko przemyślałem kwestię paneli paneli bocznych: HV podaję na gniazdka bananowe (ale takie z ukrytymi stykami), oddalone od siebie jakieś 100mm, zaś z drugiej strony ma być przełącznik z diodą dwukolorową, która pokazuje stan pracy urządzenia: 'gotowy do pracy' (zielony) i 'pracuje' (czerwony). Zasilanie podaję po gniazdku DC 2.5mm, z zakresu od 12 do 36v z wydajnością co najmniej 5A. Potem zaznaczyłem ołówkiem gdzie mają być otwory, wywierciłem je wiertłem 5mm i w razie czego rzeźbiłem nożykiem. Efekty są następujące:

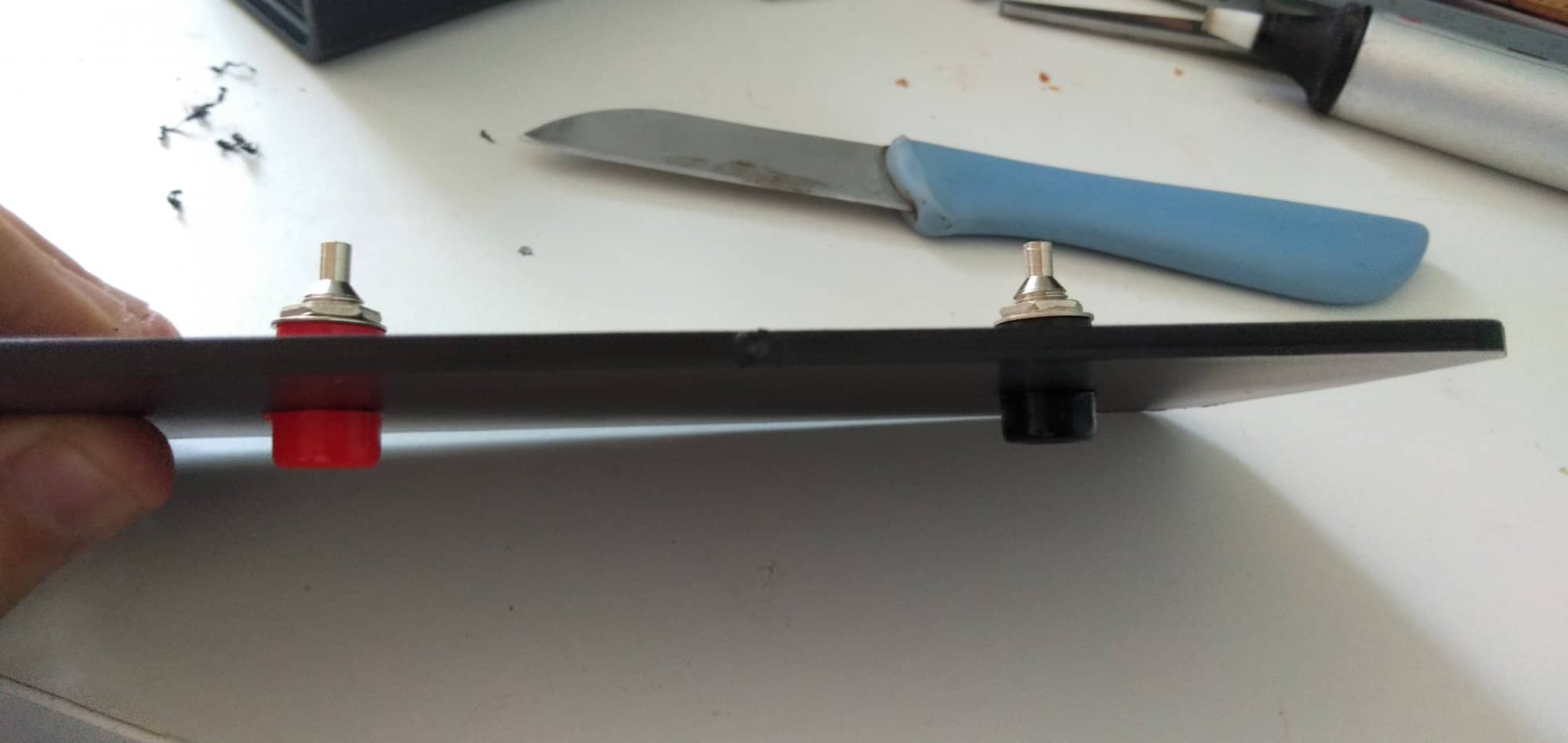

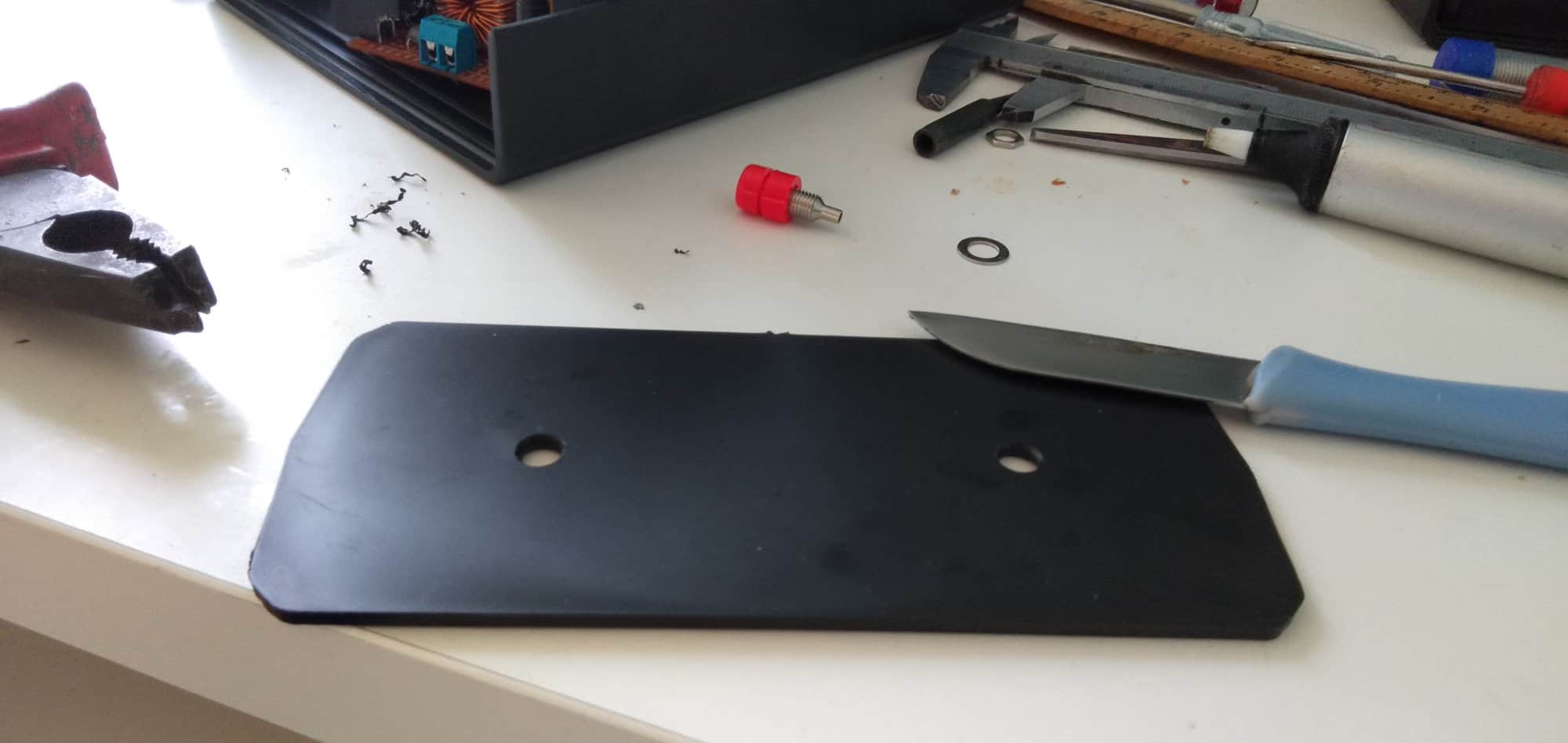

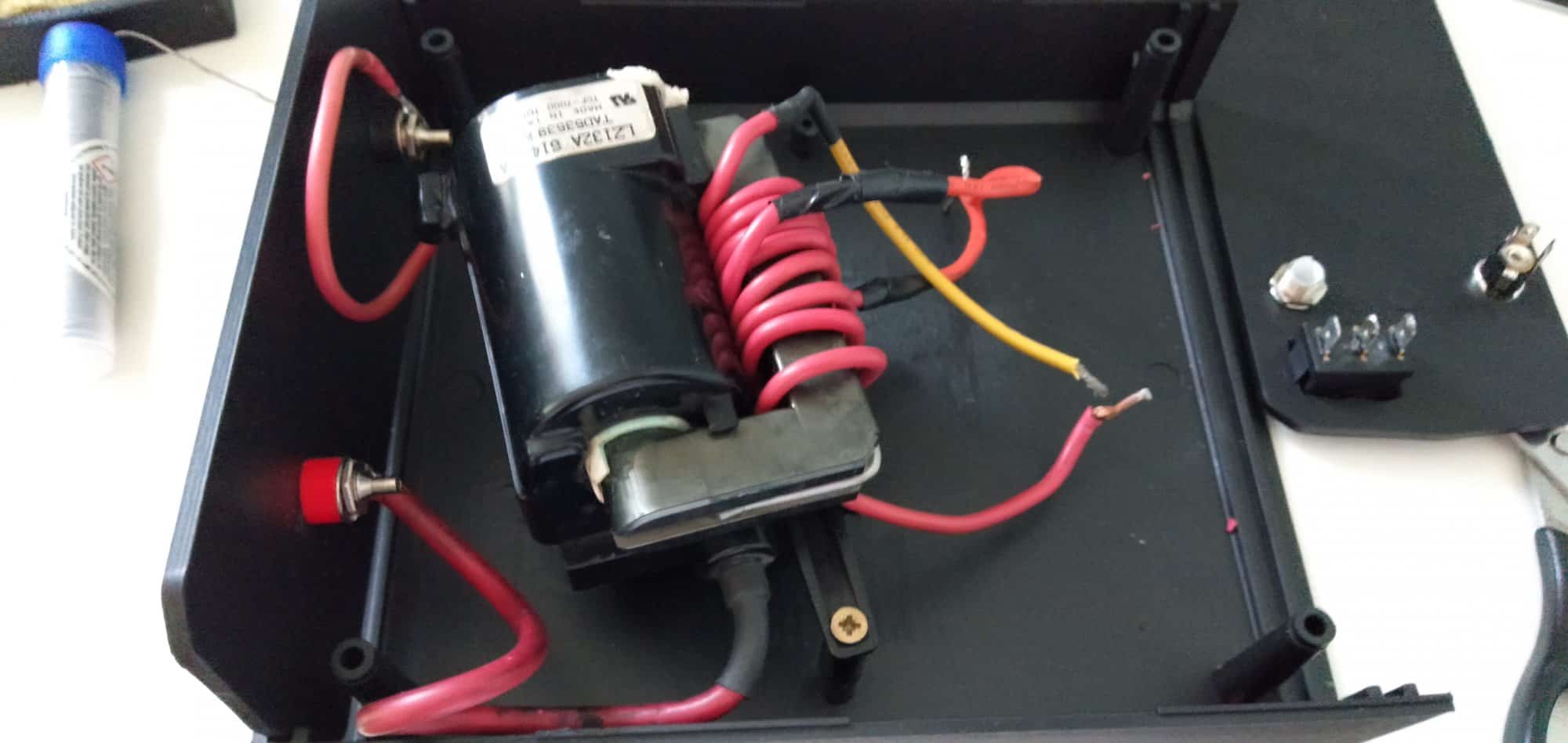

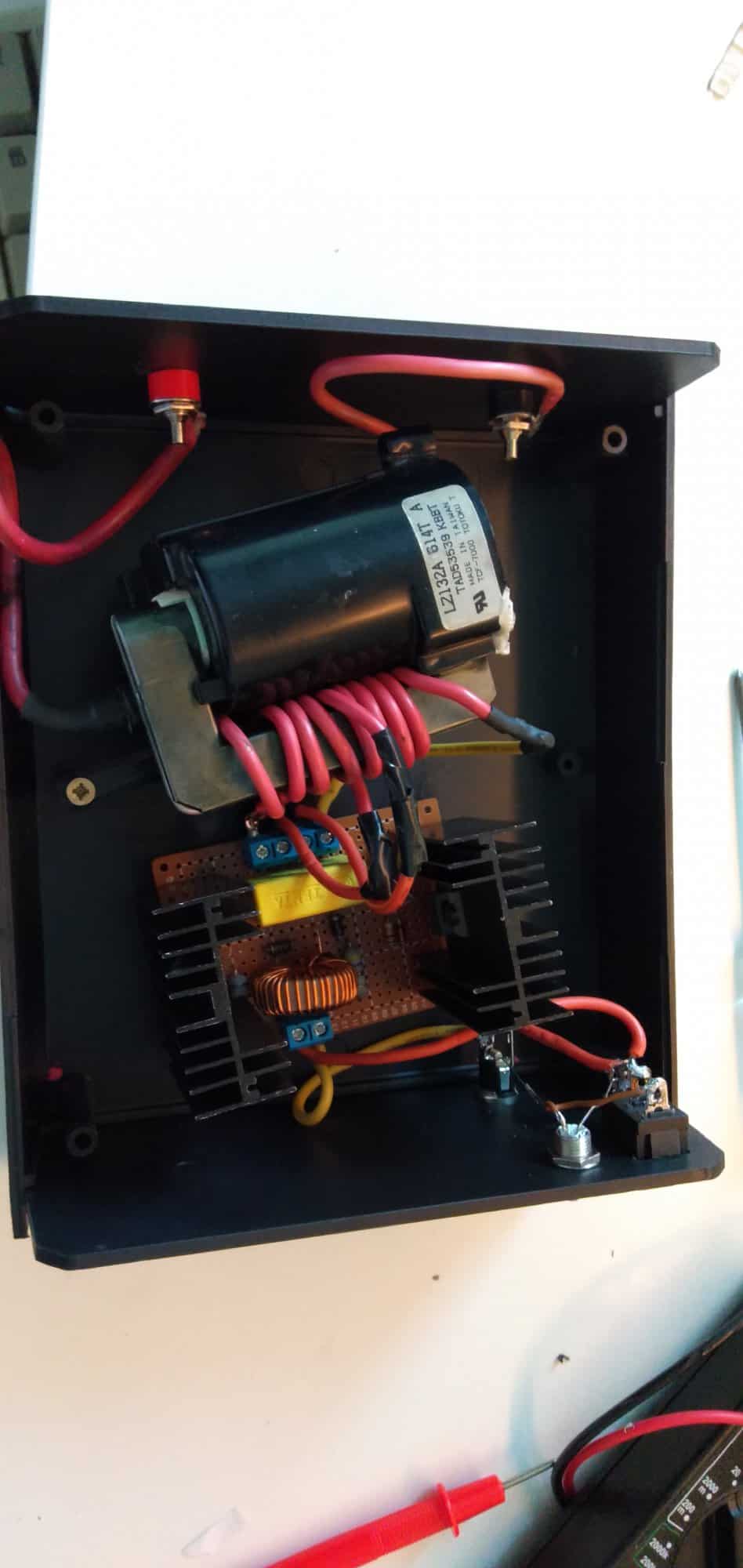

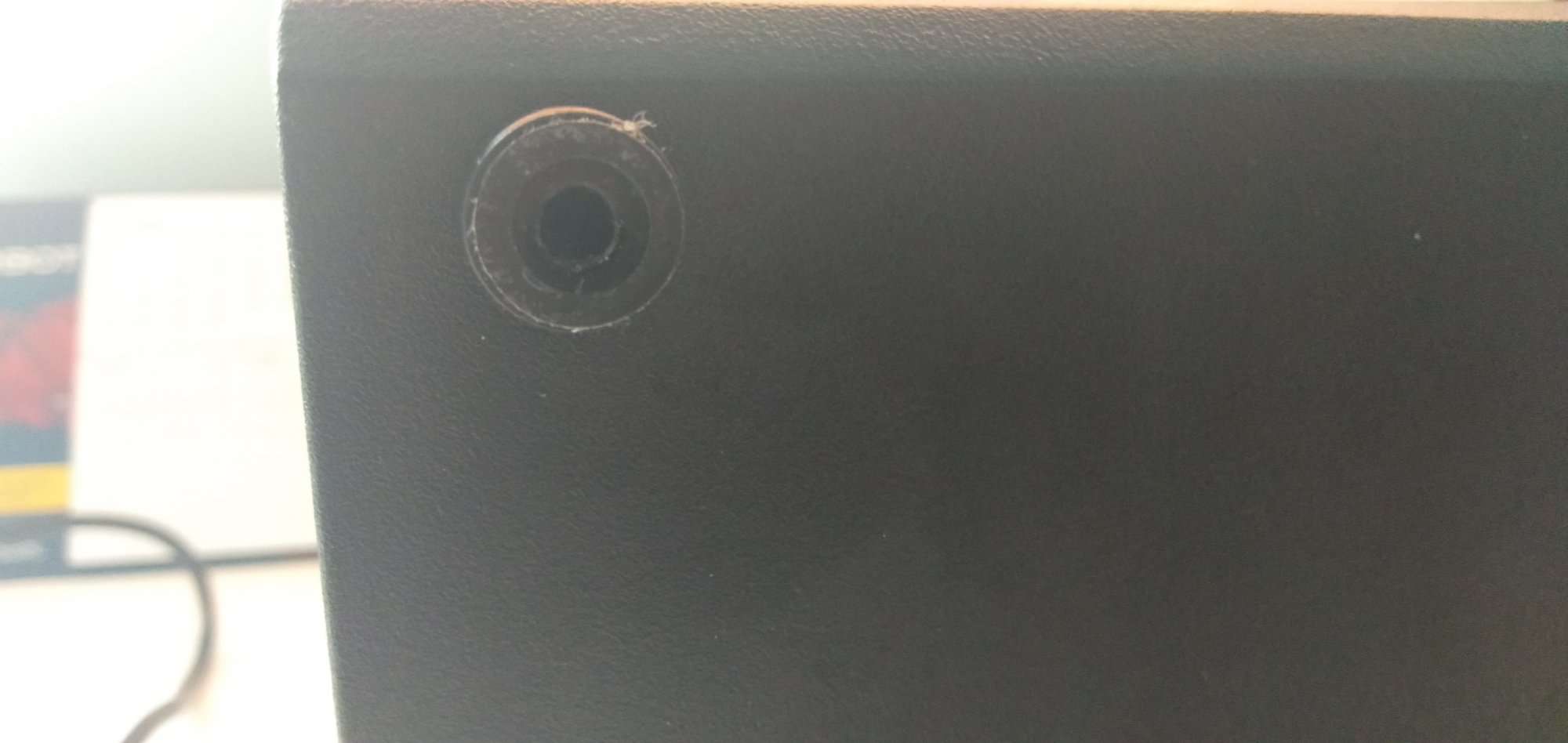

otworki.thumb.jpg.5f040948a160ef3dc9fbf945f79c629d.jpg1610243376_zamontowanebanany.thumb.jpg.da48a789349ec068f505cdc50d903439.jpg127523580_trafowrodku.thumb.jpg.e604f97b728bf9e6e9ea7b20a2e2db77.jpg

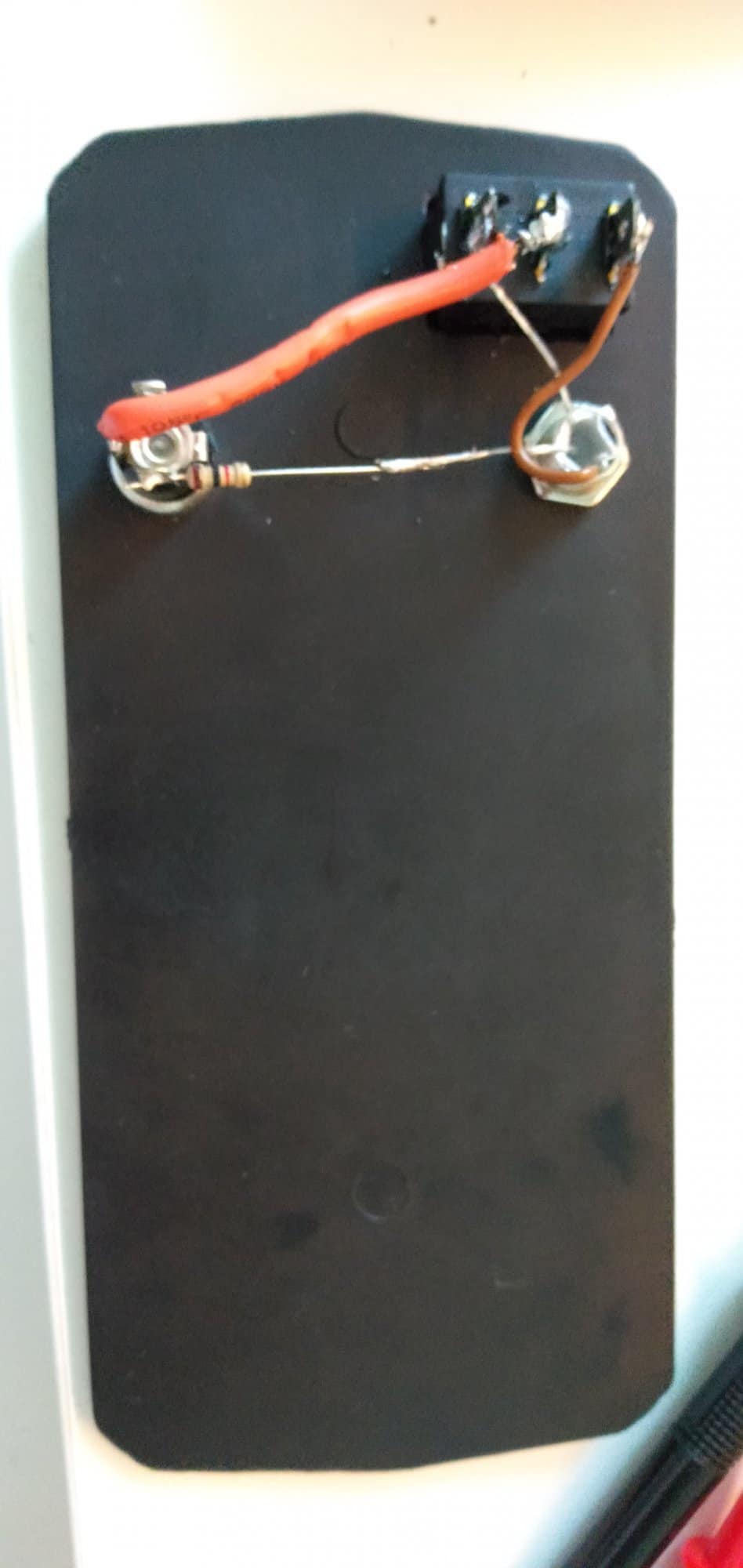

led.thumb.jpg.b216aca1c90018d9de5be6f578afe9dd.jpg984983673_rodek.thumb.jpg.97b1f4e9a309bf4f58ec2a56e92512b5.jpg

Następnie to co trzeba było polutowałem, kable ocynowałem, trafo wkręciłem w obudowę - i przeszedłem do testu, czy wszystko działa.

Test był zakończony pomyślnie, więc zostało nakleić naklejki i cieszyć się efektami 🙂

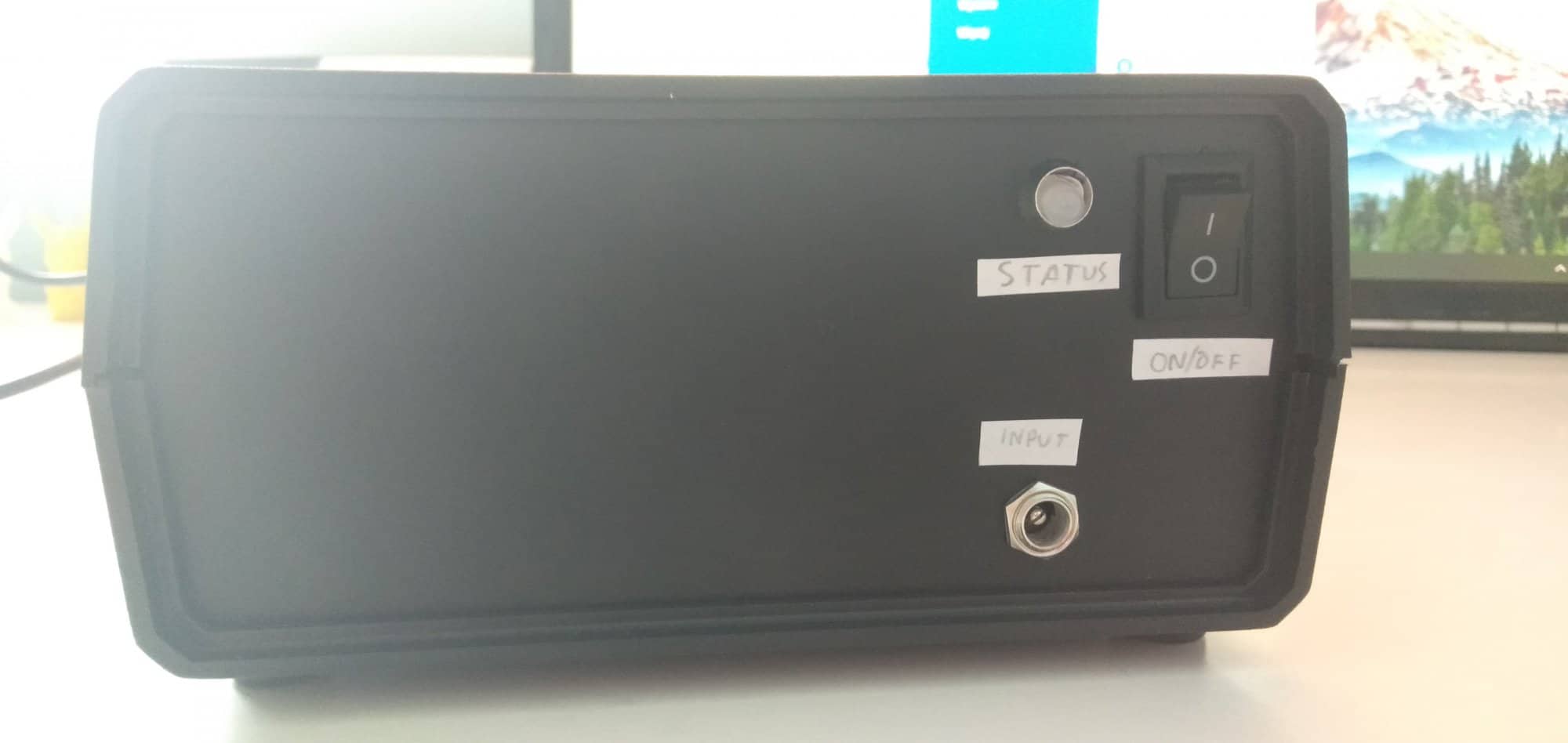

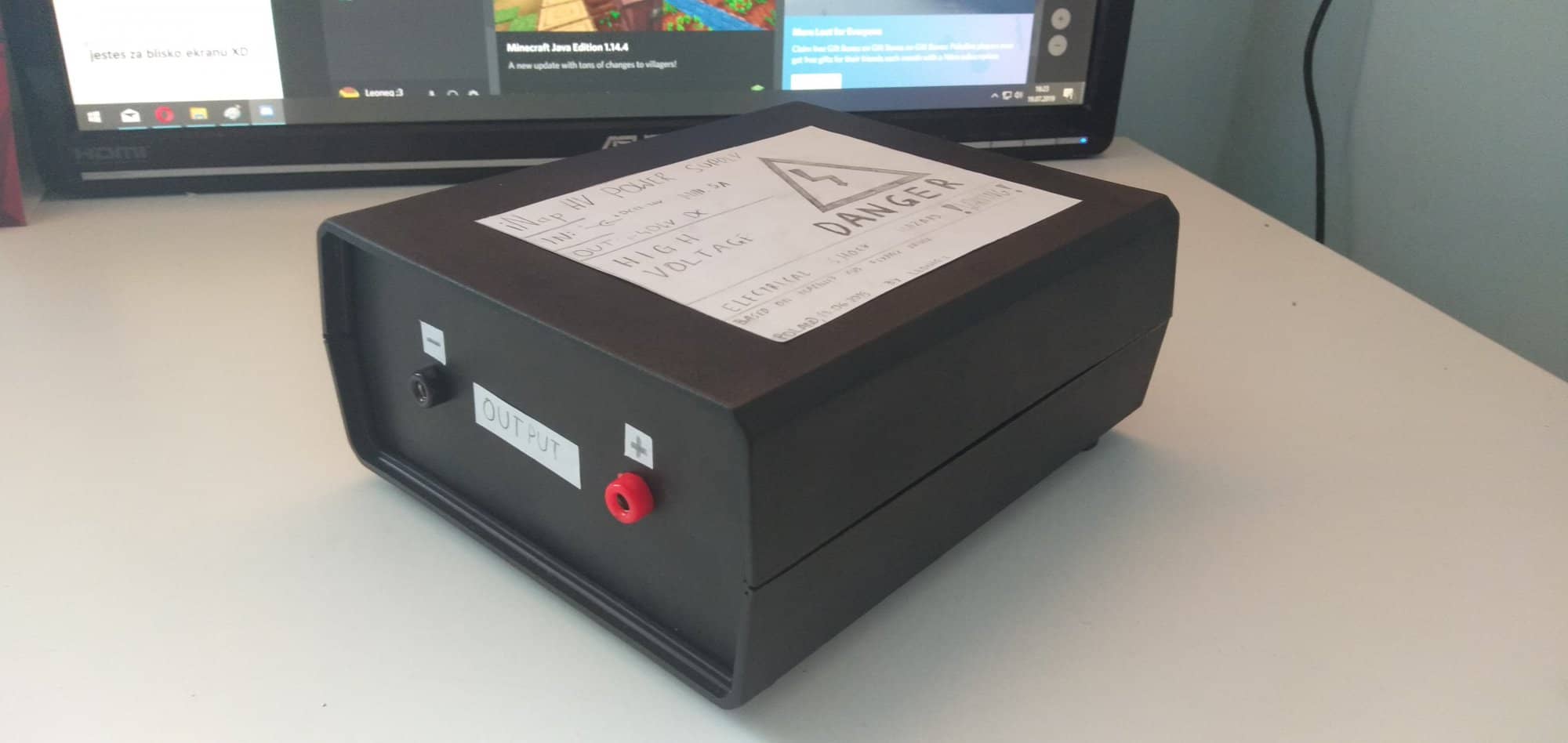

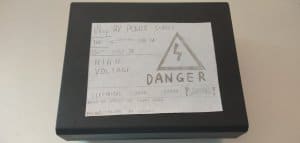

top.thumb.jpg.3fd08356b3a3c8b915885ca6cf23bdd7.jpgprawo.thumb.jpg.47a48fcfa48e6d8ac33b78be2bd3ad04.jpgekran1.thumb.jpg.bb6a87542e3deb9618808618ce5e25a7.jpg



Oczywiście, obchodząc się z takim napięciem należy pamiętać o bezpieczeństwie. Kabel z wyjściem HV na długiej, drewnianej linijce - izolacja może być łatwo przebita (bez problemu się przebiłem przez taśmę izolacyjną). Po drugie, ŻADNYCH metalowych rzeczy w okolicy. Iskra może sobie po nich przejść do Ciebie, a tego nie chcemy 😞 Po pracy, trzeba też zewrzeć + i - z wyjścia. Kondensator w trafopowielaczu może bardzo długo trzymać napięcie. Chyba nie muszę mówić, o jak śmiertelnym napięciu tutaj mówimy. Jeżeli będziesz przestrzegał tych zasad, bez problemu możesz sobie takie urządzenie zbudować - i tutaj wiek nie jest ograniczeniem, mam 15 lat 😉  Ale i tak wszystko robisz na własną odpowiedzialność - dostałeś ostrzeżenie.

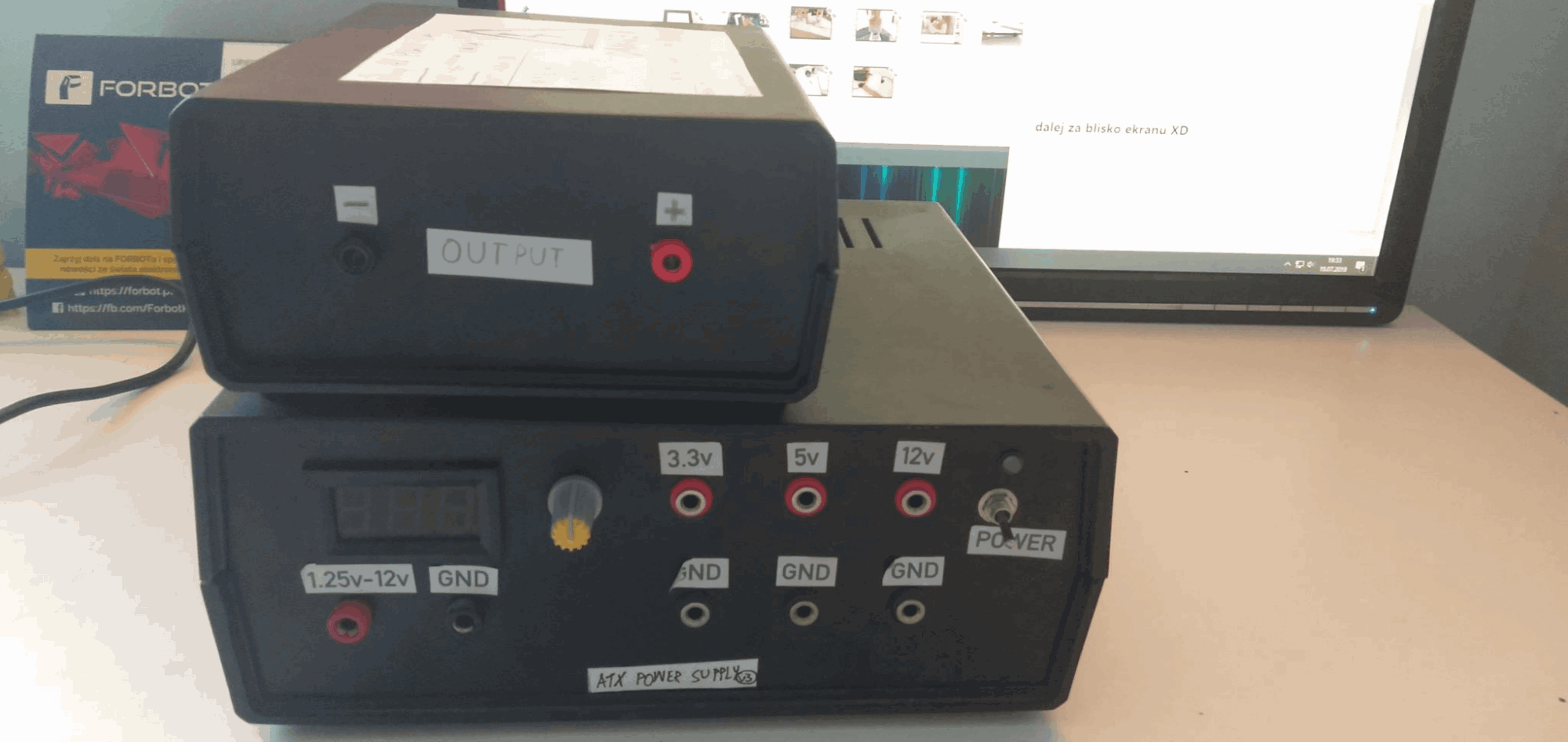

Urządzenie będę prawdopodobnie wykorzystywał na pokazy, do eksperymentów (chcę np. stopić grafit i zobaczyć rezultat) czy jako grzałka indukcyjna. A przetwornica bardzo ładnie się komponuje z moim poprzednim projektem, zasilaczem ATX:


Pozdrawiam, Leoneq ;3

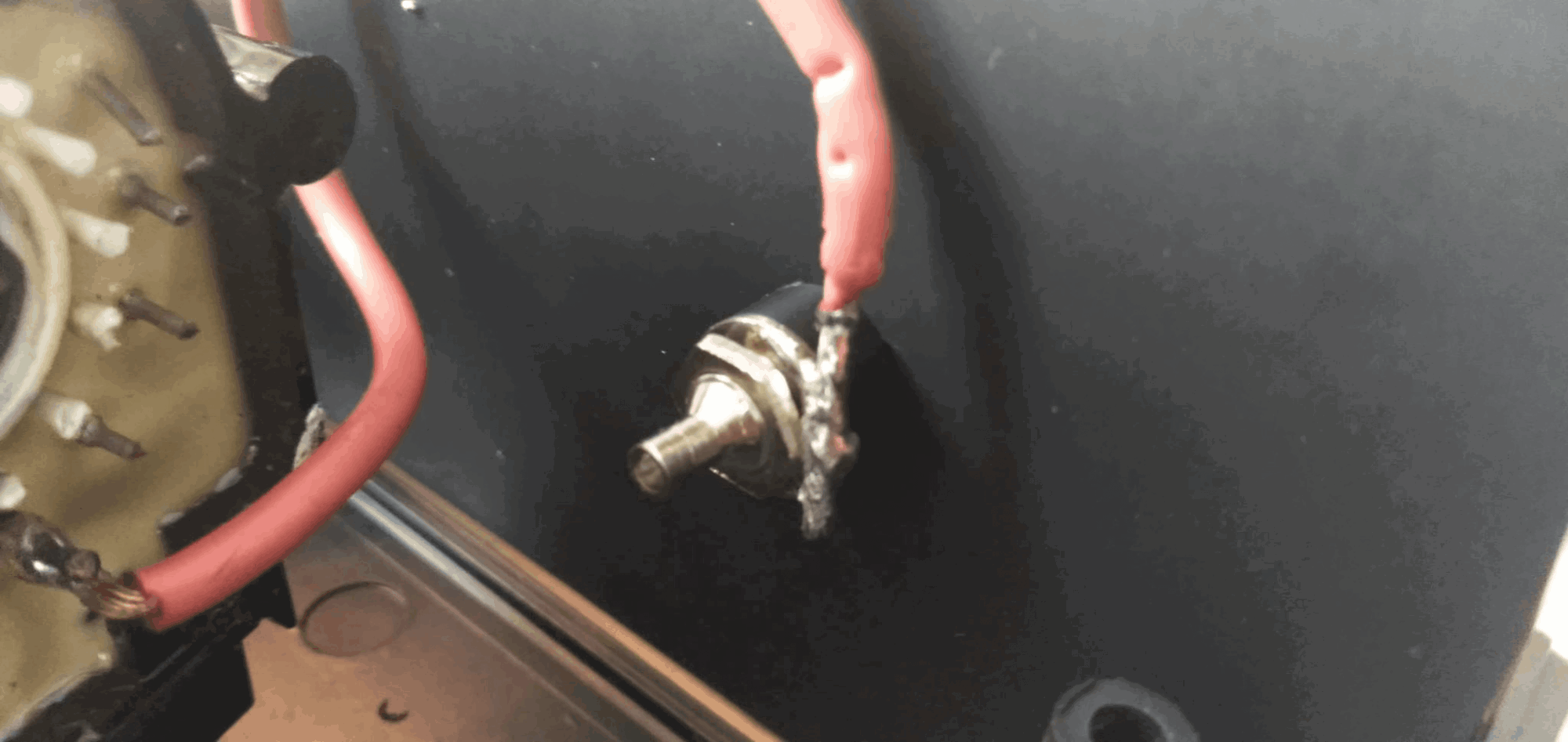

nóżka.jpg trafo w środku.jpg otworki.jpg  zamontowane banany.jpg banan.png  złącza.jpg
