[Mike84]

Witam!

Na samym wstępie się może przedstawię, jako że jestem nowy na tym forum. 🙂

Mam na imię Mikołaj, 17 lat, uczę się jako technik mechatronik i elektroniką samą w sobie zajmuję się dopiero niespełna rok.

============================================================================================

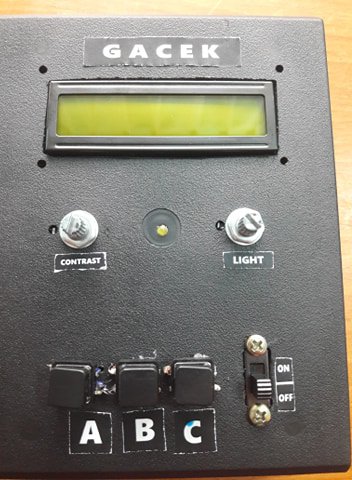

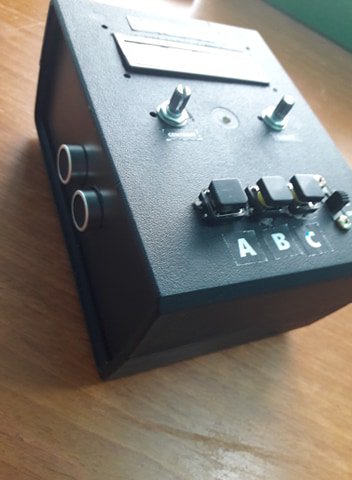

Chciałbym przedstawić swoje pierwszą własną konstrukcje - Miarę ultradźwiękową "Gacek". Podobne urządzenie było przedstawiane w kursach arduino i na bazie jego działania oparłem swoje. Całość chciałem wykonać na podstawie tego co do tej pory się nauczyłem oraz nie mam jeszcze za dużo doświadczenia w robieniu tego typu projektów, dlatego niektóre rozwiązania mogą się wydawać amatorskie. 😛

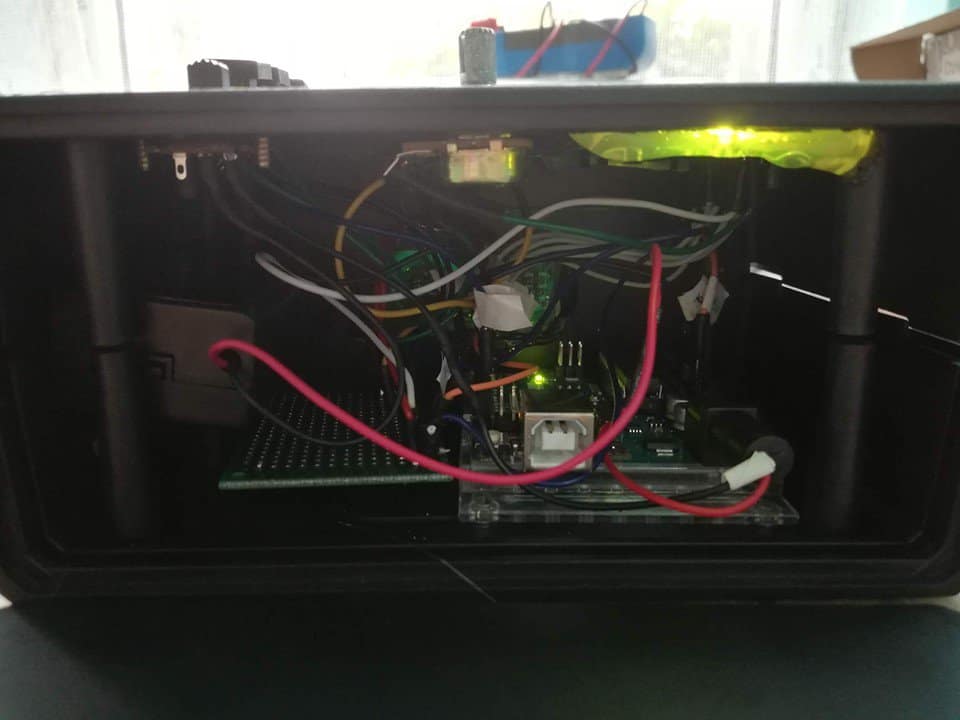

Gabarytowo wyszło mi trochę za wielkie przez to, że kupiłem za dużą obudowę. 😅

Wymiary(cm): 11 x 15 x 7

Lista komponentów:

• Arduino UNO
• Wyświetlacz lcd 16x2
• Czujnik ultradźwiękowy US-015
• 2x Potencjometry
• 3x Przyciski
• Przełącznik
• Żółty 3mm led
• Rezystor 1000Ω
• Obudowa uniwersalna
• Płytka uniwersalna
• Wtyk DC do arduino
• Koszyk na baterię 9V
• Trochę kabli

Większość potrzebnych rzeczy już miałem, musiałem tylko dokupić parę drobiazgów oraz obudowę, w sumie wydałem +/- 70 zł. Całość mieści się w granicach 150-200 zł.

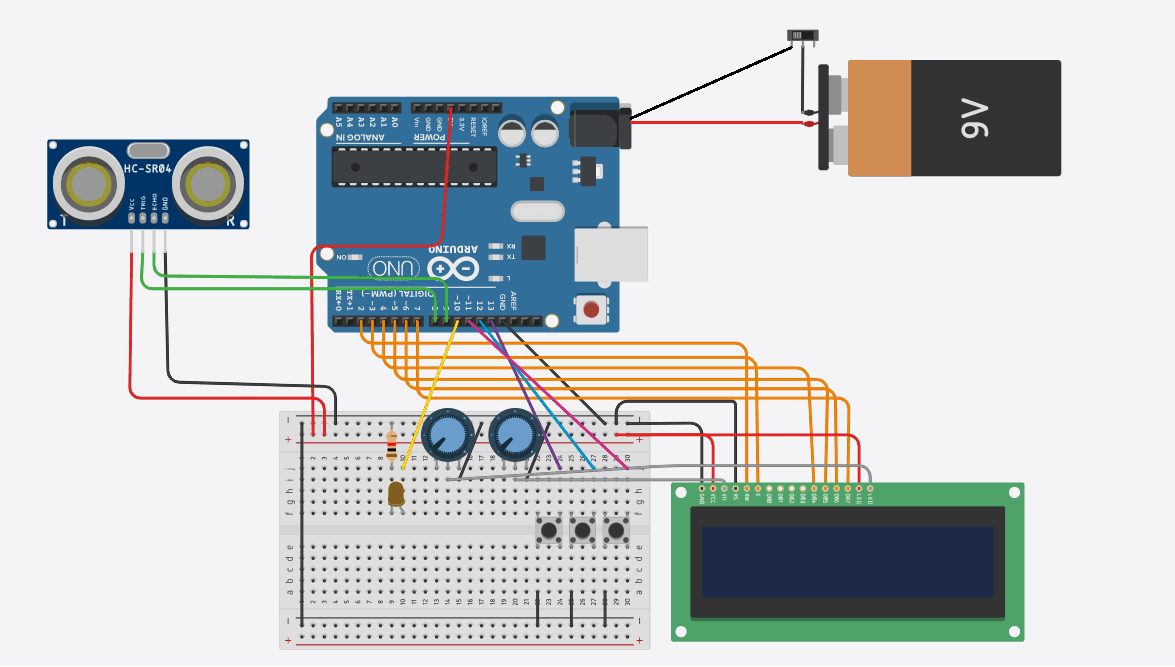

Schemat połączeniowy:

Kod programu:

///////////////////////////////////////////
//  Miara ultradźwękowa - "Gacek"        //
///////////////////////////////////////////


#include <LiquidCrystal.h> // Dodanie biblioteki
LiquidCrystal lcd(2, 3, 4, 5, 6, 7);  // Piny wyświetlacza

#define przycisk1 13
#define przycisk2 12
#define przycisk3 11
#define trig 8
#define echo 9
#define led 10

////////////////////////////////////////////////////////
byte prostokat[8] = {
  B11111,
  B11111,
  B11111,
  B11111,
  B11111,
  B11111,
  B11111,
  B11111
}; // Wypełniony prostokąt

byte strzalkaP[8] = {
  B01000,
  B01100,
  B01110,
  B01111,
  B01110,
  B01100,
  B01000,
  B00000
}; // Strzałka w prawo

byte strzalkaL[8] = {
  B00010,
  B00110,
  B01110,
  B11110,
  B01110,
  B00110,
  B00010,
  B00000
}; // Strzałka w lewo
//////////////////////////////////////////////////////// Dodanie tablic specjalnych znaków
boolean kolejnosc1 = false;
boolean kolejnosc2 = false;
boolean start = false;
int tryb = 1;
int opcja = 0;
int jednostka = 0;
int odcinek = 0;
//////////////////////////////////////////////////////// Zmienne globalne

void setup() {

////////////////////////////////////////////////////////
  lcd.begin(16, 2); // rozmiar ekranu lcd
  lcd.createChar(0, prostokat);
  lcd.createChar(1, strzalkaP);
  lcd.createChar(2, strzalkaL); // Stworzenie specjalnych znaków na bazie powyższych tablic
  lcd.clear();
  /////////////////////////////////
  pinMode(przycisk1, INPUT_PULLUP);
  pinMode(przycisk2, INPUT_PULLUP);
  pinMode(przycisk3, INPUT_PULLUP);
  pinMode(trig, OUTPUT);
  pinMode(echo, INPUT);
  pinMode(led, OUTPUT);
  digitalWrite(led, LOW);
  //////////////////////////////////////////////////////// Ustawienie pinów

  lcd.setCursor(0, 0);
  lcd.write(byte(0)); // wyświetlenie specjalnego znaku (prostokąta)

  lcd.setCursor(3, 0);
  lcd.print("GACEK v1.0");

  lcd.setCursor(15, 0);
  lcd.write(byte(0));

  ///////////////////////////////////// Ekran powitalny
}

void loop() {
  ////////////////////////////////////////////////////////
  float wynik;
  int pomiar1, pomiar2, pole, odczyt;
  pole = 0;
  odczyt = 0;
  pomiar1 = 0;
  pomiar2 = 0;
  //////////////////////////////////////////////////////// Zmienne lokalne

  if (start == false) { // Warunek odpowiadający za jednorazowe wyświetlenie
    delay(3000);        // ekranu startowego przy włączeniu urządzenia
    start = true;
  }

  if (tryb < 1) {       // Warunki zmniejszące przedział zmiennej do 1-3
    tryb = 1;
  }
  if (tryb > 3) {
    tryb = 3;
  }
  lcd.clear(); // Czyszczenie ekranu przy powrocie do menu

  ////////////////////////////////////////////////////////
  switch (tryb) {

    case 1:

      lcd.setCursor(2, 0);
      lcd.print("Tryb");
      lcd.setCursor(2, 1);
      lcd.print("Miary");
      lcd.setCursor(15, 0);
      lcd.write(byte(1));
      lcd.setCursor(15, 1);
      lcd.print("B");

      break;

    case 2:

      lcd.setCursor(0, 0);
      lcd.write(byte(2));
      lcd.setCursor(0, 1);
      lcd.print("A");

      lcd.setCursor(2, 0);
      lcd.print("Tryb");
      lcd.setCursor(2, 1);
      lcd.print("Pomiaru Pola");

      lcd.setCursor(15, 0);
      lcd.write(byte(1));
      lcd.setCursor(15, 1);
      lcd.print("B");

      break;

    case 3:

      lcd.setCursor(0, 0);
      lcd.write(byte(2));
      lcd.setCursor(0, 1);
      lcd.print("A");

      lcd.setCursor(2, 0);
      lcd.print("Tryb");
      lcd.setCursor(2, 1);
      lcd.print("Nastawny");

      break;
  }
  //////////////////////////////////////////////////////// Wybór trybu

  while (digitalRead(przycisk1) == HIGH && digitalRead(przycisk2) == HIGH && digitalRead(przycisk3) == HIGH) {} // Czekania na wybór operatora

  ////////////////////////////////////////////////////////
  if (digitalRead(przycisk1) == LOW) { // Przesuń w lewo
    tryb = tryb - 1;
    while (digitalRead(przycisk1) == LOW) {}
  }

  if (digitalRead(przycisk2) == LOW) { // Przesuń w prawo
    tryb = tryb + 1;
    while (digitalRead(przycisk2) == LOW) {}
  }

  if (digitalRead(przycisk3) == LOW) { // Wybierz ten tryb
    opcja = tryb;
    while (digitalRead(przycisk3) == LOW) {}
  }
  ////////////////////////////////////////////////////////// Sterowanie w menu

  if (opcja > 0) { // Jeśli wybrano tryb...
    lcd.clear();

  ////////////////////////////////////////////////////////
    while (opcja == 1) {  // Tryb miary
  ////////////////////////////////////////////////////////
      pomiar();

      if (wynik == pomiar()) {
      }else{
      if (wynik == pomiar() * 0.39) {
      }else{
      if (wynik == pomiar() / 100.0) {
      }else{
        lcd.clear();
          }
         }
        }
  //////////////////////////////////////////////////////// Filtr przełączania liczb na ekranie
      lcd.setCursor(0, 0);
      lcd.write(byte(0));
      lcd.setCursor(1, 0);
      lcd.print("Pomiar");
      lcd.setCursor(7, 0);
      lcd.write(byte(0));
      lcd.setCursor(9, 0);
      lcd.print("=");
  ////////////////////////////////////////////////////////
      switch (jednostka) {
        case 0:
          lcd.setCursor(0, 1);
          lcd.write(byte(0));
          lcd.setCursor(1, 1);
          lcd.print("cm");
          lcd.setCursor(3, 1);
          lcd.write(byte(0));


          wynik = pomiar();

          lcd.setCursor(11, 0);
          lcd.print(wynik, 0);
          break;

        case 2:
          lcd.setCursor(0, 1);
          lcd.write(byte(0));
          lcd.setCursor(1, 1);
          lcd.print("cal");
          lcd.setCursor(4, 1);
          lcd.write(byte(0));

          wynik = pomiar();
          wynik = wynik * 0.39;

          lcd.setCursor(12, 0);
          lcd.print(wynik, 2);

          break;

        case 1:
          lcd.setCursor(0, 1);
          lcd.write(byte(0));
          lcd.setCursor(1, 1);
          lcd.print("m");
          lcd.setCursor(2, 1);
          lcd.write(byte(0));

          wynik = pomiar();
          wynik = wynik / 100.0;

          lcd.setCursor(11, 0);
          lcd.print(wynik, 2);

          break;
      }
   //////////////////////////////////////////////////////// Wybór jednostki
      delay(50);

      if (digitalRead(przycisk3) == LOW) {
        jednostka = jednostka + 1;
        lcd.clear();
        if (jednostka > 2) {
          jednostka = 0;
        }
        while (digitalRead(przycisk3) == LOW) {}
      }

      if (digitalRead(przycisk1) == LOW) { // wyjście do menu
        opcja = 0;
        while (digitalRead(przycisk1) == LOW) {}
      }

    }
  //////////////////////////////////////////////////////// Sterowanie wyborem jednostki oraz przycisk wyjścia do menu

  ////////////////////////////////////////////////////////
    while (opcja == 2) { // Tryb pomiaru pola
  ////////////////////////////////////////////////////////
      lcd.setCursor(0, 0);
      lcd.write(byte(0));
      lcd.setCursor(1, 0);
      lcd.print("Pomiar1");
      lcd.setCursor(8, 0);
      lcd.write(byte(0));
      lcd.setCursor(10, 0);
      lcd.print("=");



      lcd.setCursor(0, 1);
      lcd.write(byte(0));
      lcd.setCursor(1, 1);
      lcd.print("Pomiar2");
      lcd.setCursor(8, 1);
      lcd.write(byte(0));
      lcd.setCursor(10, 1);
      lcd.print("=");
  ////////////////////////////////////////////////////////
      if (digitalRead(przycisk1) == LOW) {
        opcja = 0;
        pomiar1 = 0;
        pomiar2 = 0;
        kolejnosc1 = false;
        kolejnosc2 = false;
        pole = 0;
        while (digitalRead(przycisk1) == LOW) {}
      }
  //////////////////////////////////////////////////////// Wyjście do menu
      if (digitalRead(przycisk2) == LOW) {
        lcd.clear();
        pomiar1 = 0;
        pomiar2 = 0;
        kolejnosc1 = false;
        kolejnosc2 = false;
        while (digitalRead(przycisk2) == LOW) {}
      }
  //////////////////////////////////////////////////////// Reset
      if (digitalRead(przycisk3) == LOW) {
        pomiar();
        if(pomiar() == 0){
          pomiar();
        }

         if(pole > 0){
          pole = 0;
        }

        while (kolejnosc1 == true && kolejnosc2 == true) {
          lcd.clear();

          pole = pomiar1 * pomiar2;

          lcd.setCursor(0, 0);
          lcd.write(byte(0));
          lcd.setCursor(1, 0);
          lcd.print("Pole");
          lcd.setCursor(5, 0);
          lcd.write(byte(0));
          lcd.setCursor(7, 0);
          lcd.print("=");
          lcd.setCursor(9, 0);
          lcd.print(pole);

          lcd.setCursor(0, 1);
          lcd.print("B");
          lcd.setCursor(2, 1);
          lcd.print("-");
          lcd.setCursor(4, 1);
          lcd.print("RESET");

          while (digitalRead(przycisk2) == HIGH && digitalRead(przycisk1) == HIGH) {}
            if (digitalRead(przycisk1) == LOW) {
              opcja = 0;
              pomiar1 = 0;
              pomiar2 = 0;
              kolejnosc1 = false;
              kolejnosc2 = false;
              pole = 0;
              lcd.clear();
              break;
            }

            if (digitalRead(przycisk2) == LOW) {
              kolejnosc1 = false;
              kolejnosc2 = false;
              pomiar1 = 0;
              pomiar2 = 0;
              lcd.clear();
              break;
            }

        }

        if (kolejnosc1 == true && kolejnosc2 == false && pole == 0) {
          pomiar2 = pomiar();
          lcd.setCursor(12, 1);
          lcd.print(pomiar2);
          kolejnosc2 = true;
        }

        if (kolejnosc1 == false && pole == 0) {
          pomiar1 = pomiar();
          lcd.setCursor(12, 0);
          lcd.print(pomiar1);
          kolejnosc1 = true;
        }
        while(digitalRead(przycisk3) == LOW){}
        while (digitalRead(przycisk1) == HIGH && digitalRead(przycisk2) == HIGH && digitalRead(przycisk3) == HIGH && pole == 0) {}
      }

    }
    ////////////////////////////////////////////////////////// // Opcja nr.2 - Pomiar pola
    //////////////////////////////////////////////////////////////////
    while (opcja == 3) {
      lcd.setCursor(0, 0);
      lcd.write(byte(0));
      lcd.setCursor(1, 0);
      lcd.print("Odcinek");
      lcd.setCursor(8, 0);
      lcd.write(byte(0));

      lcd.setCursor(10, 0);
      lcd.print("=");

      lcd.setCursor(12, 0);
      lcd.print(odcinek);

      /////////////////////////////////////////////////


      while (digitalRead(przycisk2) == LOW) {
        odcinek = odcinek + 1;
        delay(100);
      lcd.setCursor(12, 0);
      lcd.print(odcinek);
      }

      if (digitalRead(przycisk1) == LOW) {
        opcja = 0;
        odcinek = 0;
        while (digitalRead(przycisk1) == LOW) {}
      }

      while (digitalRead(przycisk3) == LOW) {
        odcinek = odcinek - 1;
        if(odcinek < 0){
          odcinek = 0;
        }

        delay(100);
      lcd.setCursor(12, 0);
      lcd.print(odcinek);
        if(odcinek - 1 == 8 || odcinek - 1 == 98 || odcinek - 1 == 998){ // Łatka naprawaiająca mieszanie się liczb na wyświetlaczu
          lcd.clear();

          lcd.setCursor(0, 0);
          lcd.write(byte(0));
          lcd.setCursor(1, 0);
          lcd.print("Odcinek");
          lcd.setCursor(8, 0);
          lcd.write(byte(0));

          lcd.setCursor(10, 0);
          lcd.print("=");
        }
      }

        if (odcinek > 0) {
          pomiar();

          if (odczyt >= 10 && pomiar() < odczyt || odczyt >= 100 && pomiar() < odczyt){
            lcd.clear();
          }

          lcd.setCursor(0, 1);
          lcd.write(byte(0));
          lcd.setCursor(1, 1);
          lcd.print("Obecnie");
          lcd.setCursor(8, 1);
          lcd.write(byte(0));
          lcd.setCursor(10, 1);
          lcd.print("=");



          if(pomiar() < 1000){
          odczyt = pomiar();
          lcd.setCursor(12, 1);
          lcd.print(odczyt);
          }

           if(odcinek == odczyt) {
            digitalWrite(led, HIGH);
          }else{
            digitalWrite(led, LOW);
          }




          if (digitalRead(przycisk1) == LOW) {
            digitalWrite(led, LOW);
            lcd.clear();
            odcinek = 0;
            opcja = 0;
            odczyt = 0;
            while (digitalRead(przycisk1) == LOW) {}
     }
     delay(25);
    }



  }
    ////////////////////////////////////////////////////////////////// // Tryb nr. 3 - Pomiar wymiarowy
 }
}
////////////////////////////////////////////////////////
int pomiar() {
  long czas, dystans;



  digitalWrite(trig, LOW);
  delayMicroseconds(2);
  digitalWrite(trig, HIGH);
  delayMicroseconds(10);
  digitalWrite(trig, LOW);

  czas = pulseIn(echo, HIGH);
  dystans = czas / 58;
  dystans = dystans + 11;
  delay(100);

  Serial.println(dystans);
  return dystans;
//////////////////////////////////////////////////////// // Program wykonujący pomiary czujnikiem
}

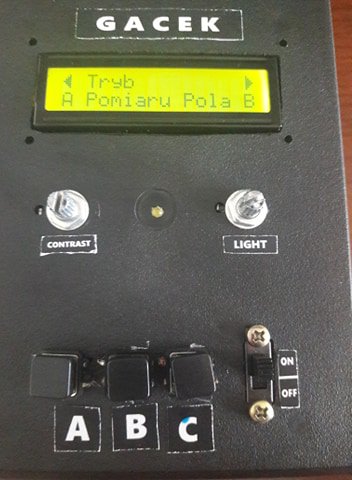

Po uruchomieniu urządzenia wyświetla się menu wyboru trybu, którym steruje się przyciskami A oraz B, natomiast guzik C zatwierdza wybór. Potencjometry regulują jasność oraz kontrast wyświetlacza lcd.



Miara ma trzy tryby pomiarów:

Pierwszy z nich to mierzenie ciągłe z dodatkową opcją przeskalowania jednostki na metry oraz cale (w planie miałem także zamiar dodać milimetry, ale pomiary wychodziły bardzo niedokładnie, dlatego zrezygnowałem z tego pomysłu).

Jak widać na nagraniu pomiar czasami może się różnić o 1 cm niż w rzeczywistości, może to być wina arduino, które przeskalowuje wynik z czujnika na centymetry przy czym przybliża go do pełnych liczb. Punkt zero znajduje się z tyłu obudowy, a co za tym idzie pomiar nie może być mniejszy niż 14 cm. Aby wrócić do menu wyboru wystarczy przytrzymać przycisk A.

Następna opcja to pomiar pola, polega ona na zebraniu dwóch pomiarów, aby następnie na ich podstawie wyliczyć pole.

Przy tworzeniu tego trybu napotkałem kilka błędów typu jakieś wyskakujące znikąd zera czy też liczby, ale ostatecznie doszedłem to tego, że problem leży w odświeżaniu wyświetlacza i załatałem ten problem.

Ostatnim, trzecim trybem jest miara nastawna, działa ona w ten sposób, że najpierw ustala się na jakiej odległości ma znajdować się mierzony obiekt, po czym manewrujemy tym przedmiotem aż do momentu gdy pomiar czujnika będzie się zgadzał z wcześniej ustaloną wartością o czym poinformuje dioda.

W planach mam jeszcze wprowadzenie nowych trybów oraz oczywiście zminiaturyzowania całego urządzenia. 😄
