Niepoprawny odczyt napięcia w lutownicy


Mechano

Pomocna odpowiedź

Cześć,

Zwracam się do Was o pomoc w zdiagnozowaniu i poprawieniu buga w budowanej przeze mnie lutownicy.  Najpierw krótki opis, co właściwie buduję.

Bazuję na projekcie Electroboom'a z yt (tutaj link do oryginalnego artykułu), schemat w dużej części oparłem na jego, do zbudowania wykorzystałem podłużny kawałek płytki uniwersalnej. Lutownica wykorzystuje groty T12 (dosyć tanie na ebayu), mają tylko dwa, wspólne wyprowadzenia do termopary i do grzałki. Sygnał z termopary jest wzmacniany na pojedynczym lm358, za sterowanie grzałką odpowiada mosfet typu P, całością steruje arduino pro mini, dodatkowo na płytcejest wyświetlacz oled. Lutownicę zasilam z zasilacza atx do prób z grzałką, poza tym z usb (objawy są te same). Cały schemat wygląda tak:


Napięcie wychodzące ze wzmacniacza w temperaturze pokojowej grota to ok 40mV, porównuję to z multimetrem i jest porównywalnie ale tylko do momentu, w którym w programie sprawdzam tylko temperaturę, przeliczam na mV i wyświetlam w terminalu. Wtedy jak podgrzewam grot z zewnątrz to napięcie zmienia się (zgadza się z multimetrem i zachowuje się całkiem spokojnie).

  for(int i=0;i<10;i++){
    adc = analogRead(THERMOCOUPLE);
    //Serial.print(adc);
    Serial.print(" ");
    odczyt = odczyt + adc;
   }
  Serial.print(odczyt);
  Serial.print(" ");
  odczyt = odczyt / 10; //srednia z pomiarow
  Serial.print(odczyt);   Serial.print(" ");
  napiecie = odczyt * (1.1 / 1024.0); //napiecie ze wzmacniacza
  Serial.print(napiecie);
  Serial.print("V ");
  napiecie=napiecie*1000; //napiecie w mV ze wzmacniacza
  Serial.print(napiecie);
  Serial.print("mV");
  Serial.println();

Problem pojawia się gdy chcę do tego dodać sterowanie grzałką, dodaję wyłączenie tranzystora, robię pomiar i wysterowuję tranzystor (na razie nie ma żadnej pętli sterowania ani niczego takiego):

analogWrite(HEATER, 0); //wylaczenie tranzystora
    delay(1);
    odczyt = read_temperature();  // funkcja z electronoobs.com
analogWrite(HEATER, nastawa);

Jeżeli dodam takie wstawki do kodu to napięcie na wyjściu wzmacniacza spada do ok. 30mV (i utrzymuje się stabilnie), a procesor mierzy jakieś śmieci i pokazuje coś w przedziale 9-42mV. Jeżeli usunę te wstawki i odłączę na chwilę całość od prądu to wyniki wracają do normy.

Czy to może mieć związek ze źle sterowanym tranzystorem, złym zasilaniem (mam sporo kondensatorów na płytce), szumiącym wzmacniaczem czy może mam jakiegoś oczywistego bubla, którego nie widzę. Proszę o porady co może być nie tak, co mierzyć, na co zwracać uwagę.

Będę wdzięczny za wszelką pomoc.

Link do komentarza
Share on other sites

A czy w oryginalnym schemacie nie było tam czasem drugiej diody do zasilania na wejściu tego wzmacniacza? Nie tak dawno na forum była omawiana podobna stacja i zdaje się, że była tam dioda do zasilania aby nie było wysokiego napięcia na wejściu wzmacniacza o czym wspomniał @marek1707. Ja bym dał tam 2 diody schotky od masy do wejścia i od wejścia do 5V.

Link do komentarza
Share on other sites

Takie dwie diodki dobrze sprawdzają się na wejściach, gdzie normalnie sygnał jest sensowny, a tylko od wielkiego dzwonu dostajesz jakieś zakłócenie impulsowe, które zwierane jest przez jedną z diodek do masy lub wyprowadzane do pojemności powieszonych na plusie zasilania przez drugą. W przypadku gdy po chamsku i celowo dostajesz wysokie DC, to odprowadzanie tego do własnego zasilania wygląda jak sikanie pod fotel. Ponieważ napięcie z termopary jest naprawdę małe, zamiast kilkuwoltowego Zenera wystarczy wręcz wstawić tę samą zwykłą diodę 1N4001, ale odwrotnie niż zrobił to autor czyli katodą do masy.

  • Lubię! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

6 minut temu, marek1707 napisał:

W przypadku gdy po chamsku i celowo dostajesz wysokie DC, to odprowadzanie tego do własnego zasilania wygląda jak sikanie pod fotel.

Chyba trochę przesadziłeś z tym sikaniem ;P takiego prądu nawet kiepsko filtrowane zasilanie prawie nie poczuje ale ten pomysł z diodą do masy jak najbardziej trafny. Dzięki temu zamiast 2 diod będzie 1.

Nie wiadomo też czy nie będzie odbić z samej grzałki bo jeśli będą po odłączeniu tranzystora to i tak trzeba zenera albo diodę do + i -. Być może właśnie do tego ona tam służy wnioskując po schemacie.

Link do komentarza
Share on other sites

"Chyba trochę przesadziłeś"

Nie, bo nie po to bierzesz stabilizator żeby robił ładne 5V aby za chwilę wstrzykiwać w tę linię dodatkowy, zaśmiecony prąd. Wartość <1mA może wydawać się mała dopóki Twój układ tyle nie pobiera. A teraz wyobraź sobie, że usypiasz procesor i całość bierze 0.5mA. Co wtedy dzieje się z szyną zasilania? Jedzie w górę, bo przecież stabilizator nie umie pochłaniać prądu a tylko wypuszczać i zamiast 5V masz np. 8V czyli takie napięcie przy którym ktoś wreszcie te nadmiarowe 0.2mA z Vcc wciągnie. Takiego stałego dopływu nie wyrównają kondensatory, bo to nie ten przypadek więc mówienie o filtrowaniu lepszym czy gorszym jest nie na miejscu. To DC, i musisz jakoś go zagospodarować, bo przecież do 7805 "od tyłu" nie wpłynie. Dlatego napisałem, że tą metodą można wycinać krótkie nano- lub mikrosekundowe szpilki, które pojemności na linii zasilania są w stanie zmagazynować, ale nie długotrwałe dopływy. Oczywiście gdy całość pobiera 50mA to nic się nie stanie, po prostu ze stabilizatora wypłynie w pewnej chwili 0.7mA mniej, ale to może być szybki sygnał i jakieś wahania linii Vcc mogą następować. Jeśli jest ono na dodatek referencją ADC (jak to często w Arduino bywa), to wdeptujesz w kłopoty. Co prawda w kodzie widzę, że Kolega @Mechano używa odniesienia 1.1V, ale i tak odprowadzanie prądów z niekontrolowanych źródeł do własnej szyny zasilania (na którą trzeba chuchać i dmuchać) jest dla mnie co najmniej złą praktyką inżynierską.

Jeśli już dwie diody to w tym przypadku włączone przeciwsobnie:

  • zwykła krzemowa katodą do masy (załatwia problem +12V i szpilek dodatnich nie obcinając mV z termopary),
  • Schottky anodą do masy (szpilki ujemne).

Pamiętaj, że na wejściu wzmacniacza (i większości scalaków) jest już dioda krzemowa wynikająca z technologii separowania wszystkiego od podłoża chipu a jej też nie chcemy włączać - stąd Schottky i stąd ograniczenie tego typu wzmacniaczy na obecność napięć ujemnych na wejściach (tylko do 200-300mV poniżej GND bo dalej zaczynają płynąć prądy wejść i ich specyfikacja nie jest dotrzymywana).

Edytowano przez marek1707
  • Lubię! 1
Link do komentarza
Share on other sites

Faktycznie nie pomyślałem, że napięcie na wyjściu stabilizatora z czasem mogło by tak wzrosnąć, aż sprawdzę to praktycznie czy rzeczywiście taka sytuacja może się zdarzyć, najwyżej zepsuje stabilizator w imię nauki. Nie przyszło mi do głowy, że taki malutki prąd może w takim układzie narobić zamieszania.  Wygląda więc na to, że najsensowniej jednak będzie dać tam diodę zenera, która załatwi obie sprawy na raz, utrzyma odpowiednie napięcie na wejściu wzmacniacza i zniweluje napięcie ujemne powstające na indukcyjności grzałki kiedy tranzystor zostanie wyłączony.  Precyzja samego pomiaru napięcia termopary w tych warunkach to już zupełnie inny temat ale jakieś niewielkie opóźnienie po wyłączeniu tranzystora faktycznie może być konieczne aż się ustabilizuje napięcie na kondensatorze przy wejściu wzmacniacza.

Link do komentarza
Share on other sites

Jak to jest z tym zakresem napięć wejściowych konkretnie dla LM358, jak rozumieć te teksty z dokumentacji LM358-N TI

Cytat

The input common-mode voltage of either input signal voltage should not be allowedto go negativeby morethan0.3 V (at 25°C). The upper end of the common-modevoltage range is V+−1.5 V (at 25°C), but either or both inputs can go to 32 V without damage(26 V for LM2904), independent of the magnitude of V+.

Cytat

Large differential input voltages can be easily accommodatedand, as input differential voltage protection diodes are not needed, no large input currents result from large differential input voltages.The differential input voltage maybe larger thanV+ without damaging the device. Protection should be provided to prevent the input voltages from going negative more than −0.3 VDC(at 25°C). An input clamp diode with a resistor to the IC input terminal can be used.



Co do problemu, nie negując niczego co zostało wcześniej napisane, może MOSFET po podaniu PWM wzbudza się i zaczyna sam oscylować.

Link do komentarza
Share on other sites

@marek1707, @atMegaTona

Dziękuję za uwagi i spostrzeżenia, już odpowiadam.

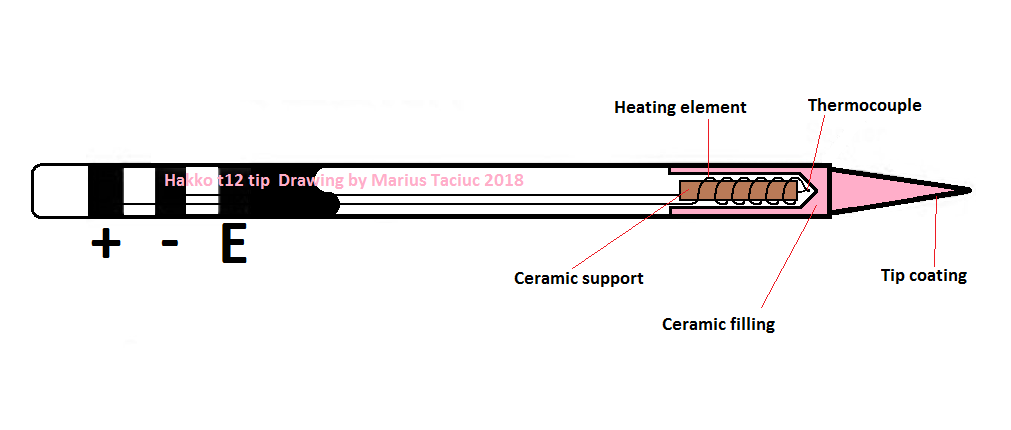

Przede wszystkim,  ten typ grota rzeczywiście ma tylko dwa wyprowadzenia i szeregowo połączone termoparę i grzałkę (obrazek pochodzi z tego tematu na hackaday).
