Sterowanie 5 silnikami i diodą led USB + bluetooth


Leniwy

Pomocna odpowiedź

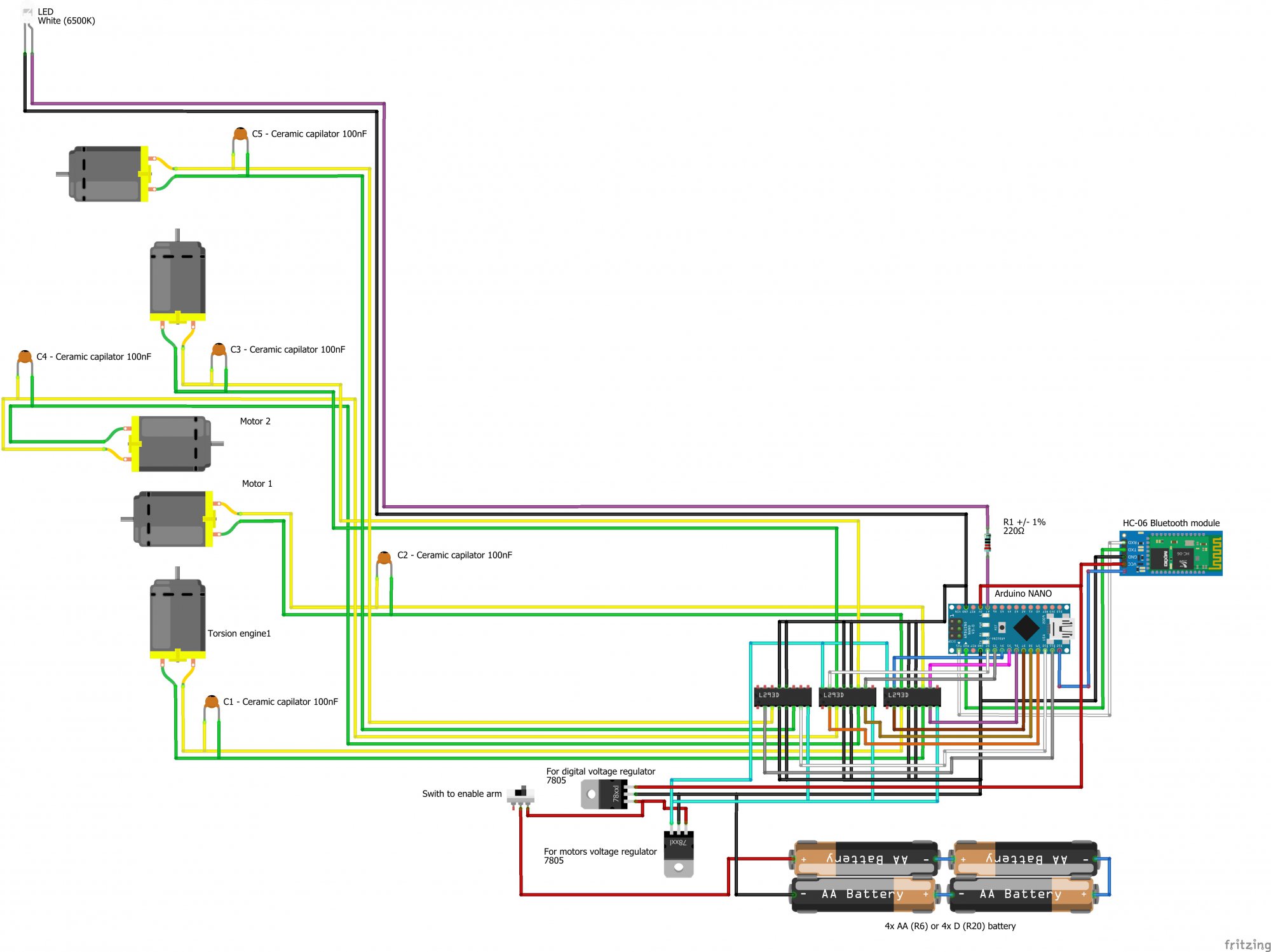

@Leniwy na przyszłość polecam umieszczać grafiki układów w treści wpisu. Wrzucam to co masz w paczce:


Pomyłka, plik który wrzuciłeś ma jakiś błąd - widzę teraz że jest jego fragment w twoim wpisie. Zapisałem jako jpg i działa 🙂

Link do komentarza
Share on other sites

Tak na pierwszy rzut oka to ani samo Arduino nie potrzebuje stabilizatora (bo ma własny) ani mostki również (bo nawet te teoretyczne 6V to dla nich za mało do sensownej pracy). Tym bardziej, że żaden 7805 nie zrobi z 4 marnych paluszków obciążonych silnikami w jakiś magiczny sposób 5V. Użyte tu L293 to czysta strata - napięcia, pojemności baterii, czasu na kupowanie czy montaż oraz pieniędzy. Z resztą za 1.5zł trudno spodziewać się wodotrysków. Czy wszystkie silniki muszą pracować w dwie strony? Może nie we wszystkich czterech przypadkach potrzebujesz mostka H?
