Weryfikacja układu dla robota jeżdżącego


Sheppard25

Pomocna odpowiedź

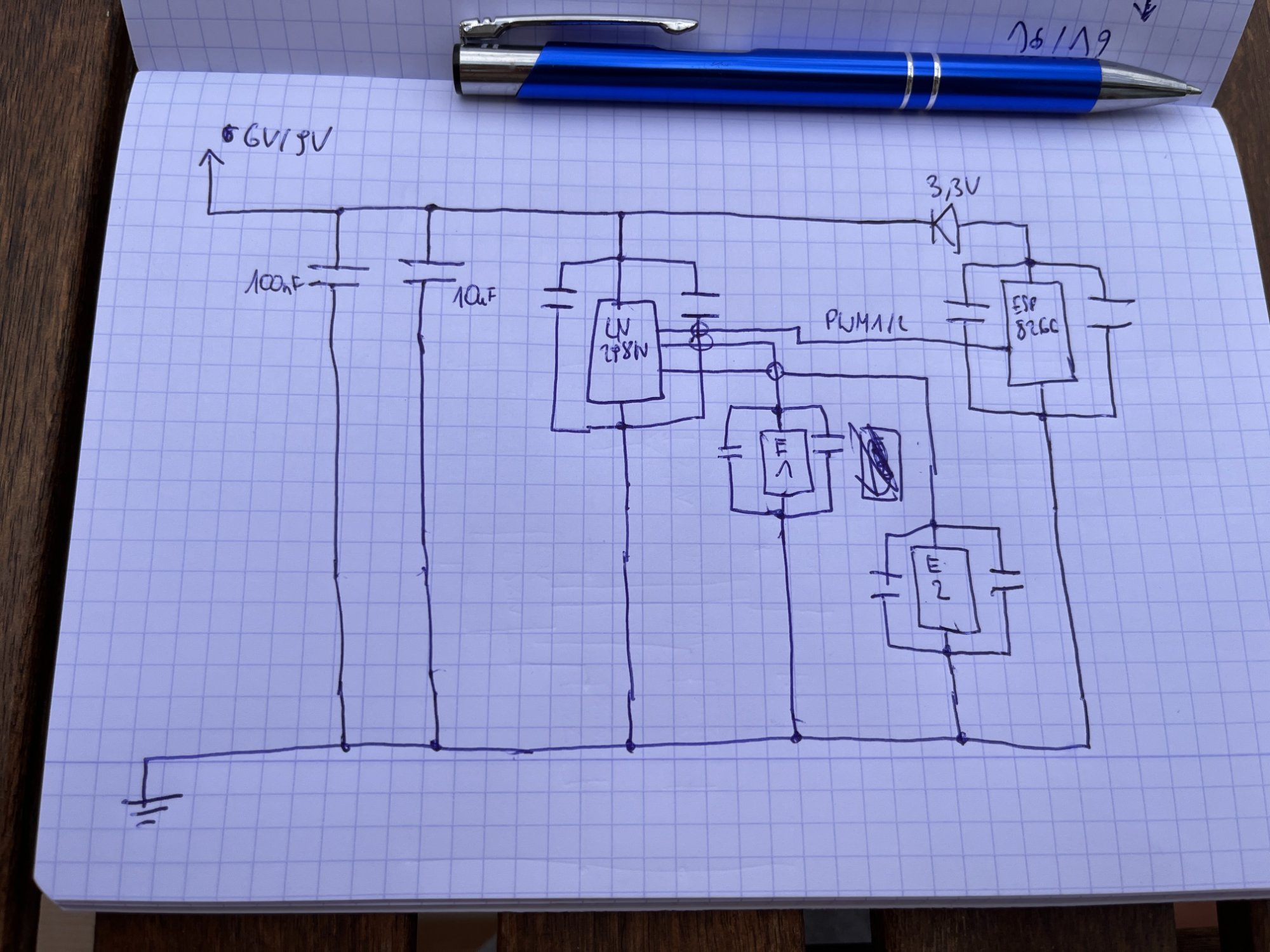

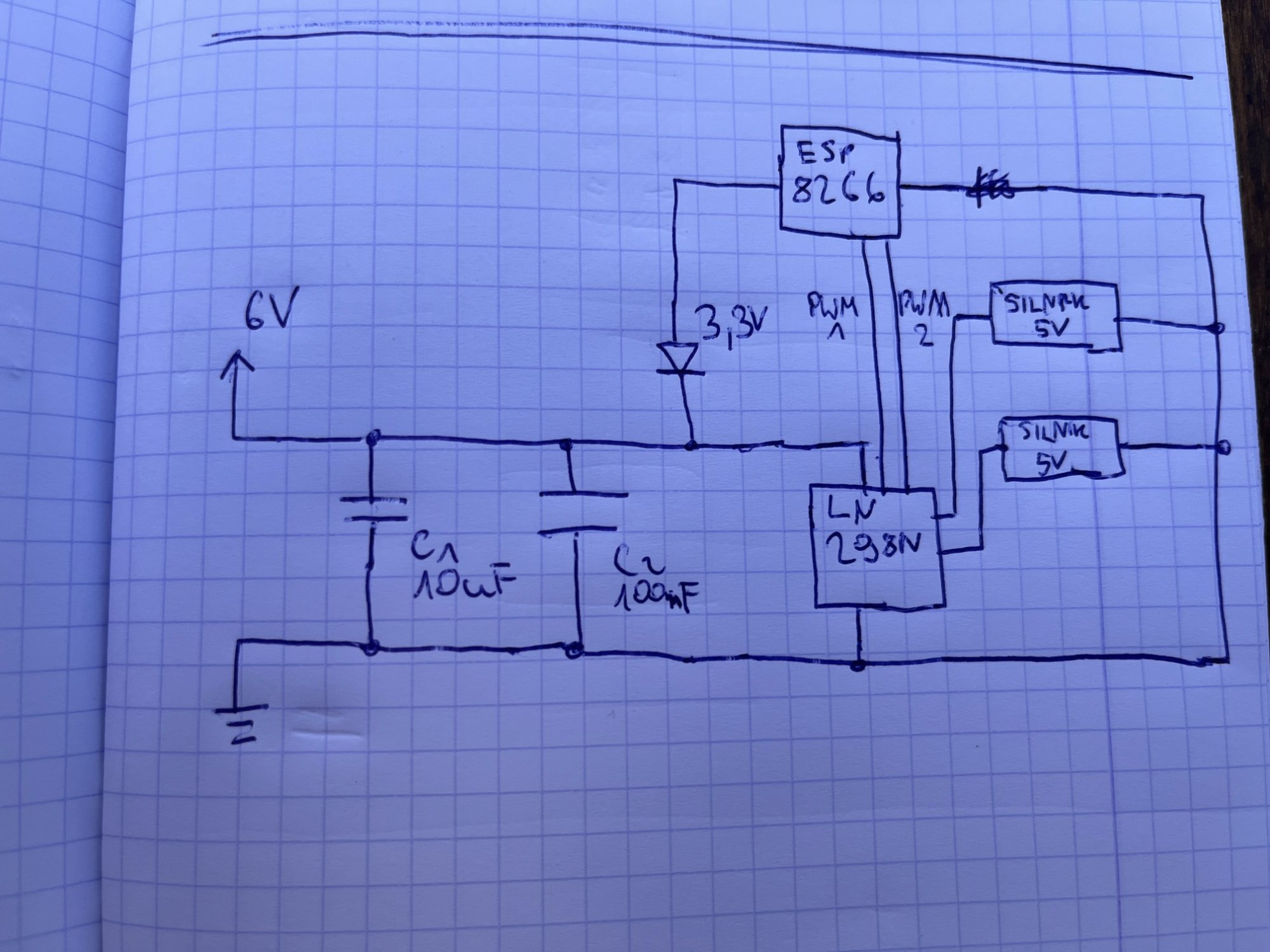

Cześć, chciałbym prosić bardziej doświadczonych o powiedzenie czy taki układ ma sens. Ma to być robot jeżdżący sterowany po WiFi. Skorzystam z modułu WiFi ESP8266 który jednocześnie pełni rolę mikrokontrolera oraz sterownika silnika LN298N .

Pytania, które mam poza tym:

1. Założyłem, że skoro mam silniki 5V to nie ma sensu pchać tam baterii np 12V (myślałem nad 9). Wiem, że są tzw spadki napięcia gdy bateria jest mocno obciążana dlatego tu jeszcze chciałbym się Was poradzić bo zamierzam podpiąć tam w przyszłości jeszcze jakieś czujniki. Mam zapas jedynie 1V.

2. Czy tego typu "myk" z diodą Zenera ma sens na obniżenie napięcia dla ESP8266 pracującego na 3.3V? Tam prądy duże nie będą szły więc chyba wystarczy zamiast pchać tam stabilizator?

3. Dzięki kolegom tutaj z forum wiem już że bardzo ważne są kondensatory filtrujące/zasilające. Czy dobrze je tu podpiąłem? Czy może powinny być osobne na moduł WIfi i osobne na sterownik silnika? A może i silniki powinny mieć swoje (tak radzi chat GPT ;), zeby kazdy moduł miał własne)?



Dziękuję i pozdrawiam




IMG_4027 2.JPG

Edytowano przez Sheppard25
Link do komentarza
Share on other sites

W przypadku zasilania układu napięciem 5V, zamiast używać diody Zenera, lepiej zastosować stabilizator, który jest już na płytce ESP8266

Link do komentarza
Share on other sites

Znalazłem błąd w połączeniu silników - każdy silnik powinien być połączony obydwoma przewodami do sterownika (jeden silnik do out 1 i out 2, a drugi do out3 i out4), a nie jednym do sterownika, a drugim do gnd. W twojej konfiguracji możliwe jest obracanie silnikami tylko w jedną stronę. Gdy oba przewody silnika są połączone do sterownika, to można obracać silnikiem w obie strony

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

(edytowany)
5 minut temu, 74HC04 napisał:

Wtedy też potrzebujesz więcej połączeń między mikrokontrolerem, a sterownikiem silników

Tak tak, mozliwe ze zapomnialem. Dzieki!
Bardziej sie martwie czy tych kondensatorow nie jest za duzo i czy voltow wystarczy



@74HC04

Edytowano przez Sheppard25
Link do komentarza
Share on other sites

Tak na prawdę, to możesz użyć dwa kondensatory (mogą być spolaryzowane) pomiędzy Vcc, a gnd (jeden małej pojemności np. 100 nF, a drugi większy np. 10 uF), i po jednym nie spolaryzowanym przy silnikach

Link do komentarza
Share on other sites

(edytowany)
12 minut temu, 74HC04 napisał:

W sklepie nie ma podanego maksymalnego napięcia Vin

Dzieki, dla ESP wlasnie jest ta dioda tudziez stabilizator na 3.3V na port VIN @74HC04

Edytowano przez Sheppard25
Link do komentarza
Share on other sites

(edytowany)
3 godziny temu, ethanak napisał:

@Sheppard25 albo zmienić tego lm298n na coś bardziej współczesnego, bo tym się jeszcze dinozaury bawiły (z gatunku tych starszych). Na przykład drv8388 albo coś podobnego...

Poki co najwazniejszy jest aspekt edukacyjny 😄 Nie chce wydawac milionow jezeli nie wiem co podlaczam.

Edytowano przez Sheppard25
Link do komentarza
Share on other sites

(edytowany)

Btw @ethanak @74HC04, czy moze wiecie czemu podlaczajac 9V baterie (jest nowa) na zaciskow silnika nie mam napiecia w ogole a podlaczajac 6V juz tak? TO jakies zabezpieczenie tego modulu?

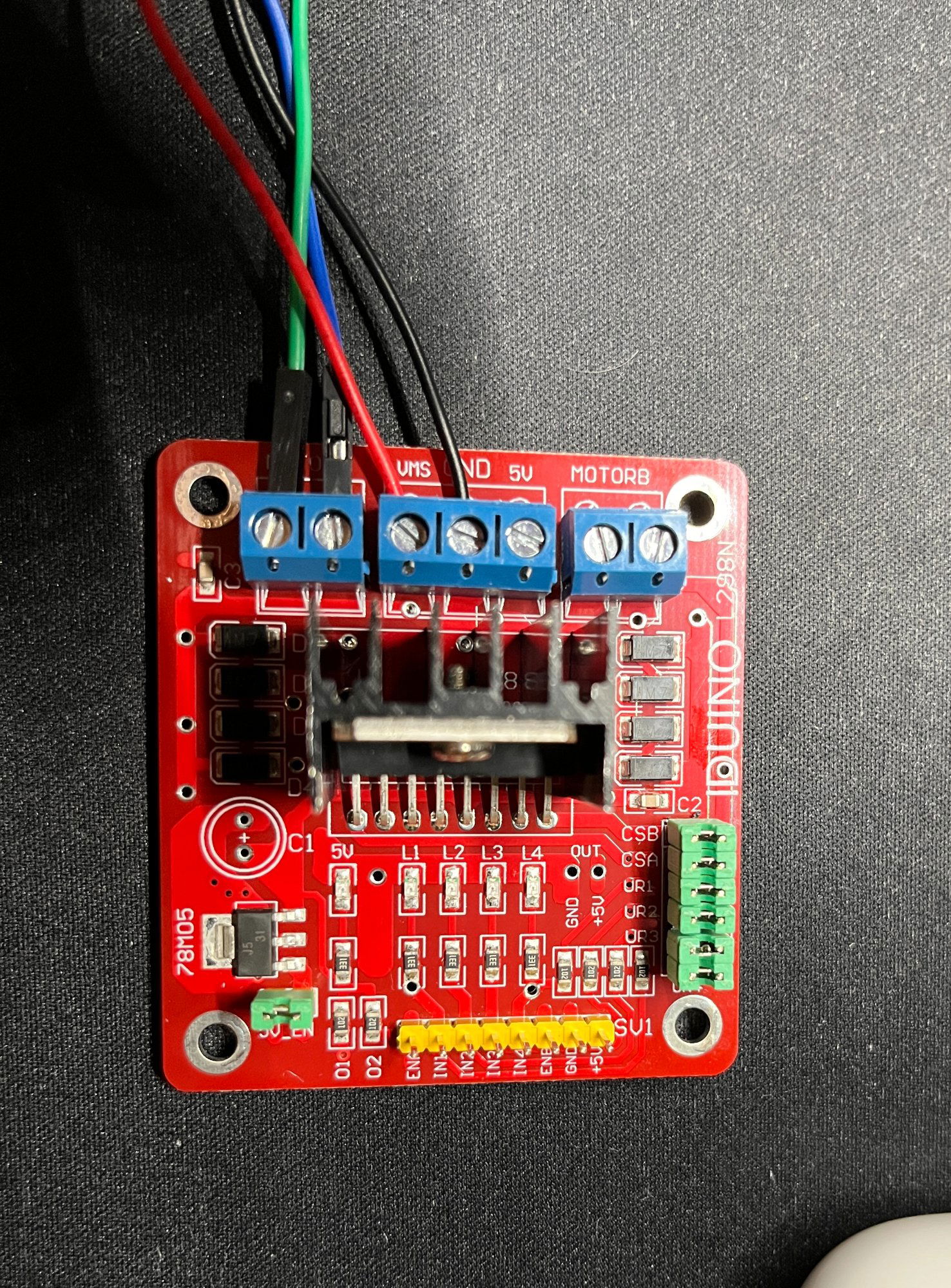

Zdjecie modulu, bo w 1 poscie wrzucilem zly


Edytowano przez Sheppard25
Link do komentarza
Share on other sites

4 godziny temu, 74HC04 napisał:

Zabezpieczenia przed zbyt dużym napięciem dla silnika raczej tam nie ma.

Juz doszedlem co jest nie tak. Niestety sprzedawca wprowadzil mnie w blad i ta bateria ma brdzo mala wydajnosc prądową ;/ Musze pokminic nad czyms mocniejszym

Link do komentarza
