ESP8266 nodemcu v3 - nie uruchamia się po deepsleep

[KamilWGM]

8 godzin temu, _LM_ napisał:

Z tego co tutaj https://www.esp8266.com/viewtopic.php?p=64543#p64510. piszą potrzebujesz rezystora pomiędzy GPIO16 a RST. W każdym razie ja ten temat będę niedługo "odgrzewał" bo potrzebuje czujnika na ESPNOW zasilania akumulatorowego to przyjrzę się ponownie temu zagadnieniu



7 godzin temu, jand napisał:

Jest też inny wątek (ciągnący się od 5 lat) opisujący podobne problemy, a więc nie jesteś osamotniony.

Zawarte są tam różne  pomysły rozwiązania, które u jednych działają, a u innych nie.

Widzę czeka mnie ciekawa lektura, w najbliższym czasie wypróbuje wszystkie rozwiązania podane w ww. linkach i w miarę możliwości będę dawał znać o efektach.

6 godzin temu, orb777 napisał:

A z minimalnym kodem, tj. print + sleep + deepsleep dzieje się to samo?

Tak, to samo

[_LM_]

Jak tylko dojdę do ładu z najnowszym IDF to spróbuję w RTOS SDK uruchomić deepsleep

[_LM_]

Niby w ostatnim poście jest podpowiedź https://github.com/esp8266/Arduino/issues/6007#issuecomment-2155860975 z czego zasilasz testowane płytki? Być może pomocne będzie dodanie kondensatora na liniach zasilania

Edytowano 2 listopada przez _LM_

[KamilWGM]

Przewód usb bądź pakiet 2S Li-Ion

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[KamilWGM]

Wypróbowałem niestety wszystkie możliwości związane z dolutowaniem odpowiednich elementów w odpowiednie miejsca, próbowałem również przejścia w tryb light sleep co również zakończyło się fiaskiem.

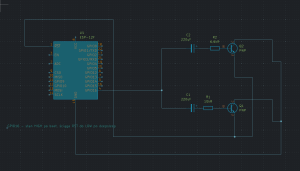

Wymyśliłem aby dwoma tranzystorami PNP wykonywać podwójny reset

Niestety na GPIO16 po pierwszym resecie pojawia się stan HIGH. Co dyskwalifikuje to rozwiązanie, czy jest możliwość zmodyfikowania tego układu w celu 2x resetów z tego co mam, bądź jakiś inny układ który będzie spełniał to zadanie?



//Edit

Mam na myśli reset jeden po drugim z opóźnieniem wykorzystując jednokrotny stan niski na GPIO 16. Wykorzystując tylko hardware, niestety software po wyjściu z deep sleep trafia w "zombie mod" który nie jest w żaden sposób programowalny.

Edytowano 11 listopada przez KamilWGM

[jand]

Pokazany powyżej schemat nie zapewnia podwójnego resetu. Oba tranzystory zaczynają przewodzić jednocześnie, a wypadkowy impuls (tylko jeden) ma czas trwania dłuższego impulsu. Niestety, na dwóch tranzystorach się tego nie rozwiąże.

Z tego, co mi tak na szybko przychodzi do głowy, to użycie trzech układów 555, połączonych "szeregowo". Pierwszy (wyzwalany przez GPIO16) odpowiada za pierwszy reset, drugi za przerwę pomiędzy resetami, a trzeci za drugi reset.

W sumie jednak prościej kupić drugi mikrokontroler, nie wykazujący tej przypadłości.

Edytowano 15 listopada przez jand

[_LM_]

Jeden CD4093 załatwi problem sygnałów resetu. Mimo to szukałbym rozwiązania w stanie układu takim jakim jest teraz. Jestem 100% pewny że to musi zadziałać

[KamilWGM]

Dnia 14.11.2024 o 20:08, jand napisał:

Pokazany powyżej schemat nie zapewnia podwójnego resetu. Oba tranzystory zaczynają przewodzić jednocześnie, a wypadkowy impuls (tylko jeden) ma czas trwania dłuższego impulsu. Niestety, na dwóch tranzystorach się tego nie rozwiąże.

Z tego, co mi tak na szybko przychodzi do głowy, to użycie trzech układów 555, połączonych "szeregowo". Pierwszy (wyzwalany przez GPIO16) odpowiada za pierwszy reset, drugi za przerwę pomiędzy resetami, a trzeci za drugi reset.

W sumie jednak prościej kupić drugi mikrokontroler, nie wykazujący tej przypadłości.

Jak wyżej napisałem, zdałem sobie sprawę z niemożliwości działania dwóch tranzystorów do zamierzonego efektu.

Dzięki za pomysł z układem 3x555 w wolnej chwili przeanalizuje jego wady i zalety.

Na ten moment nie chce kupować kolejnych uC.

Dnia 15.11.2024 o 20:15, _LM_ napisał:

Jeden CD4093 załatwi problem sygnałów resetu. Mimo to szukałbym rozwiązania w stanie układu takim jakim jest teraz. Jestem 100% pewny że to musi zadziałać

Być może jeszcze za mało kumam w świecie elektroniki ale bramka CD4093 chyba potrzebuje dwóch sygnałów, podpowiedz mi proszę jak przy założeniu że mam jednokrotny stan niski na GPIO16 wykorzystać bramkę?

Cytat

Mimo to szukałbym rozwiązania w stanie układu takim jakim jest teraz. Jestem 100% pewny że to musi zadziałać

 Wybacz mi za głupie pytania(przemęczenie chyba daje się we znaki) ale masz tu na myśli esp + rezystory i kondensatory podłączone do odpowiednich pinów według rozwiązań z powyższych linków?

[_LM_]

1 godzinę temu, KamilWGM napisał:

Być może jeszcze za mało kumam w świecie elektroniki ale bramka CD4093 chyba potrzebuje dwóch sygnałów, podpowiedz mi proszę jak przy założeniu że mam jednokrotny stan niski na GPIO16 wykorzystać bramkę?

4093 to cztery bramki nand z wejściem schmitta a więc łącząc kaskadowo kolejne linie opóźniające da się zbudować układ wytwarzający podwójny sygnał reset. Po prostu podałem to jako alternatywę dla 555 z resztą... nawet ten CMOS 4093 jest bezsensowny w tym zastosowaniu bo przecież deep sleep stosuje się po to aby oszczędzać energię a nie ładować kolejne odbiorniki.




1 godzinę temu, KamilWGM napisał:

Wybacz mi za głupie pytania(przemęczenie chyba daje się we znaki) ale masz tu na myśli esp + rezystory i kondensatory podłączone do odpowiednich pinów według rozwiązań z powyższych linków?

Spoko no problem, poskładałbym już dawno podobny układ aby pomóc Ci rozwiązać ten problem ale mam obsuwę z innych powodów. Tak czy inaczej będę znów uruchamiał urządzenie na esp8266 które wymaga trybu usypiania więc w tym czasie postaram się więcej pomóc.

[jand]

7 godzin temu, _LM_ napisał:

poskładałbym już dawno podobny układ aby pomóc Ci rozwiązać ten problem

Tyle że ESP8266 z innej partii produkcyjnej może nie przejawiać tej usterki.

[_LM_]

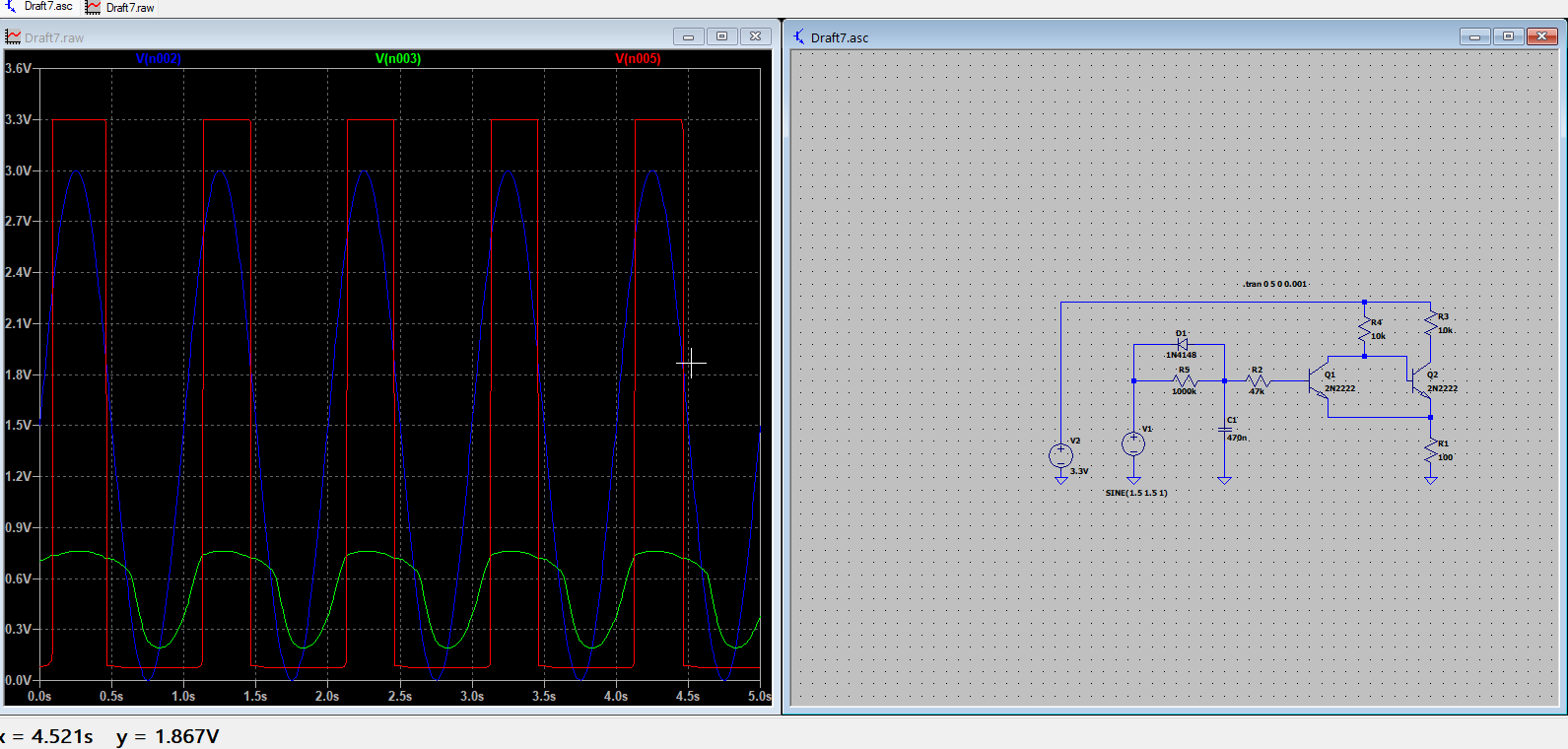

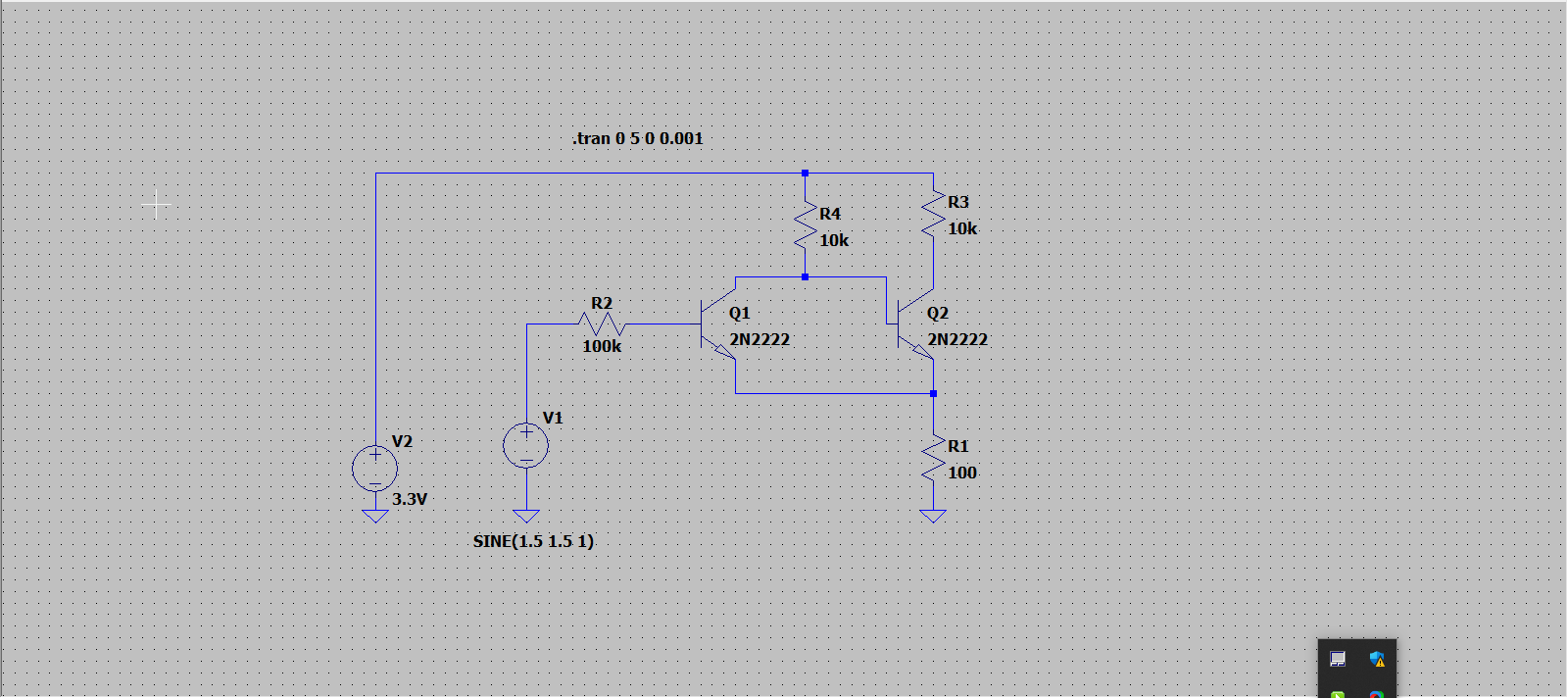

Ok a ten najprostszy układ?

schmitt.zip

Ewentualnie zrobiłbym go w wersji z tranzystorami polowymi żeby pobierał mniej mocy

Edytowano 17 listopada przez _LM_

[_LM_]

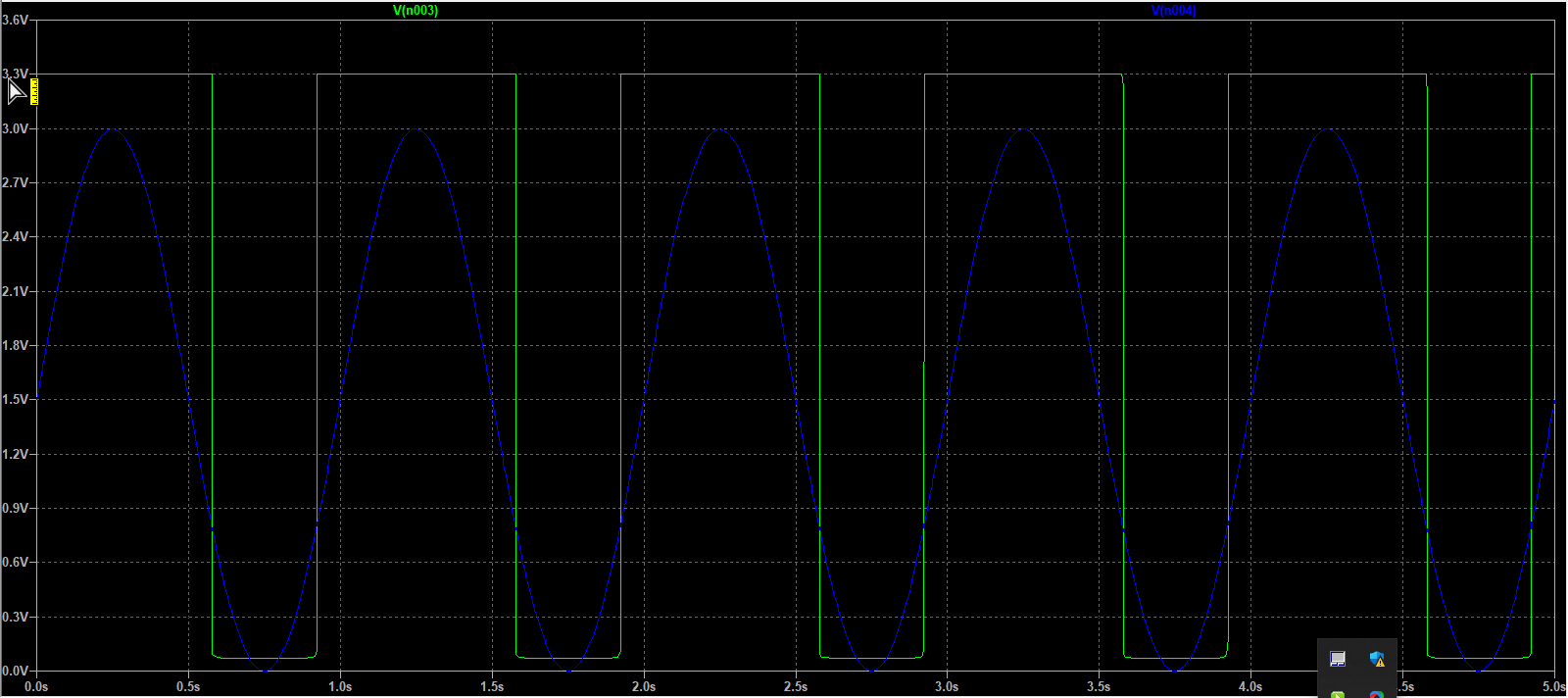

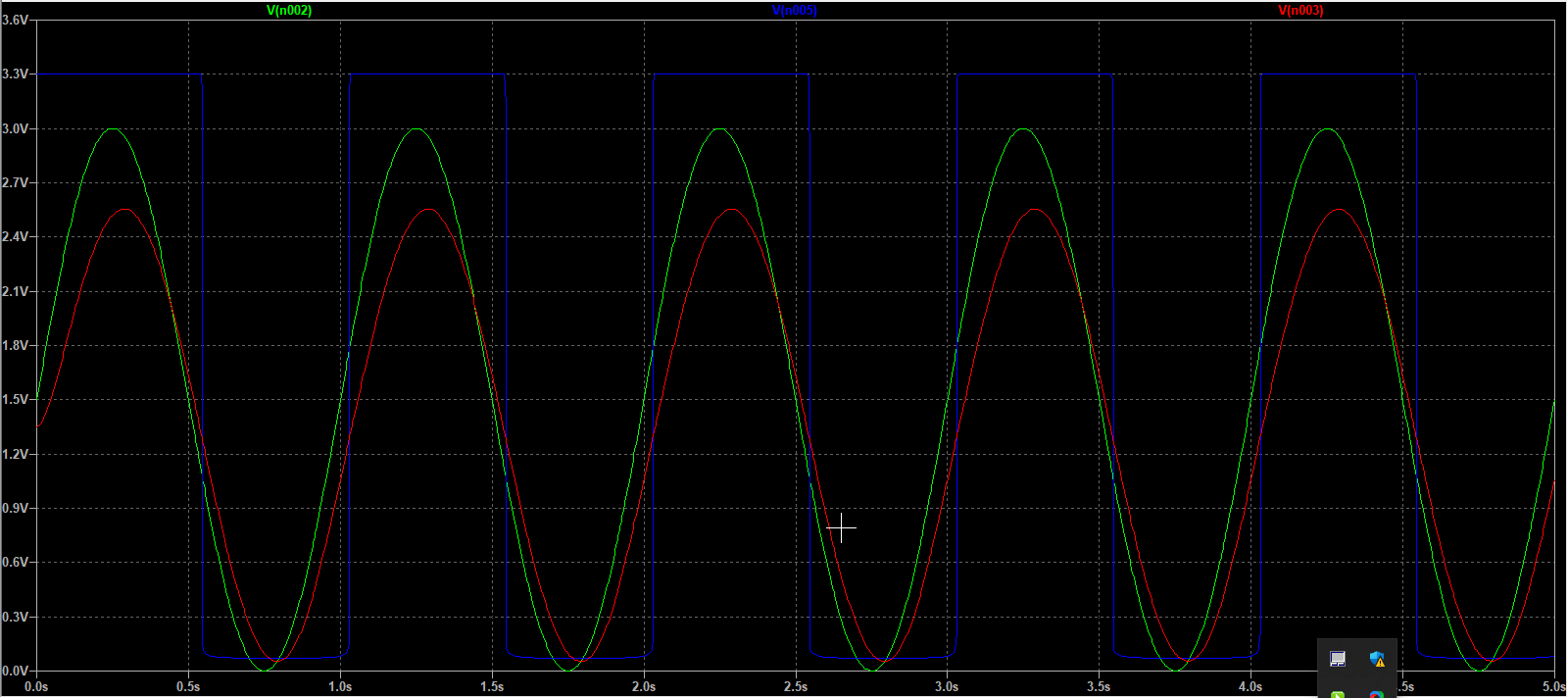

Jeszcze wersja z wydłużeniem impulsu reset

Korekta: C1 100...470nF R5 100kΩ R2 470kΩ

EDIT po korekcie wartości przebiegi wyglądają dużo lepiej



Edytowano 17 listopada przez _LM_

[jand]

Czy ten układ ma być wmontowany pomiędzy GPIO 16 a RST?

Jeśli tak, to nie może odwracać fazy

Uzupełnienie:

Tak sobie pomyślałem, że zamiast dwóch impulsów reset wystarczy może jeden, ale dłuższy (trwający jeszcze jakiś czas po zakończeniu stanu niskiego na GPIO16)??

Edytowano 17 listopada przez jand

[_LM_]

11 minut temu, jand napisał:

Jeśli tak, to nie może odwracać fazy.

A myślisz że czemu dodałem pliki do spice-a? No i czy nie widać na wykresach jak ten układ się zachowa?

Edytowano 17 listopada przez _LM_

[_LM_]

40 minut temu, jand napisał:

Tak sobie pomyślałem, że zamiast dwóch impulsów reset wystarczy może jeden, ale dłuższy (trwający jeszcze jakiś czas po zakończeniu stanu niskiego na GPIO16)??

brawo 😉
