Bardzo prosty, amatorski i nieprofesjonalny zasilacz regulowany nie działa.


Igus

Pomocna odpowiedź

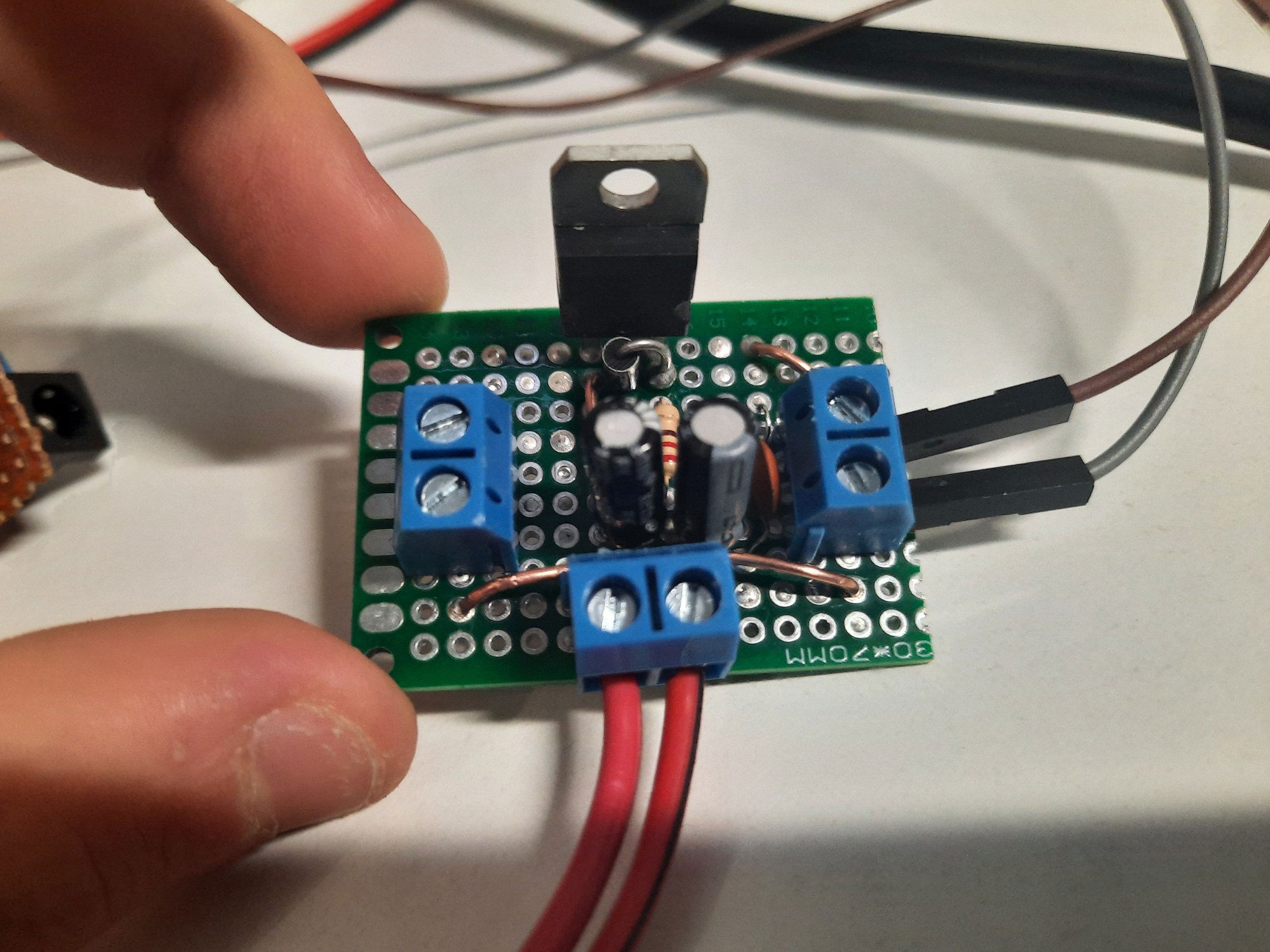

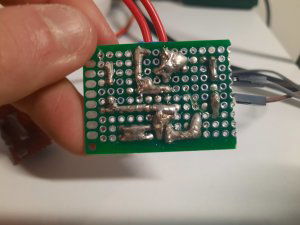

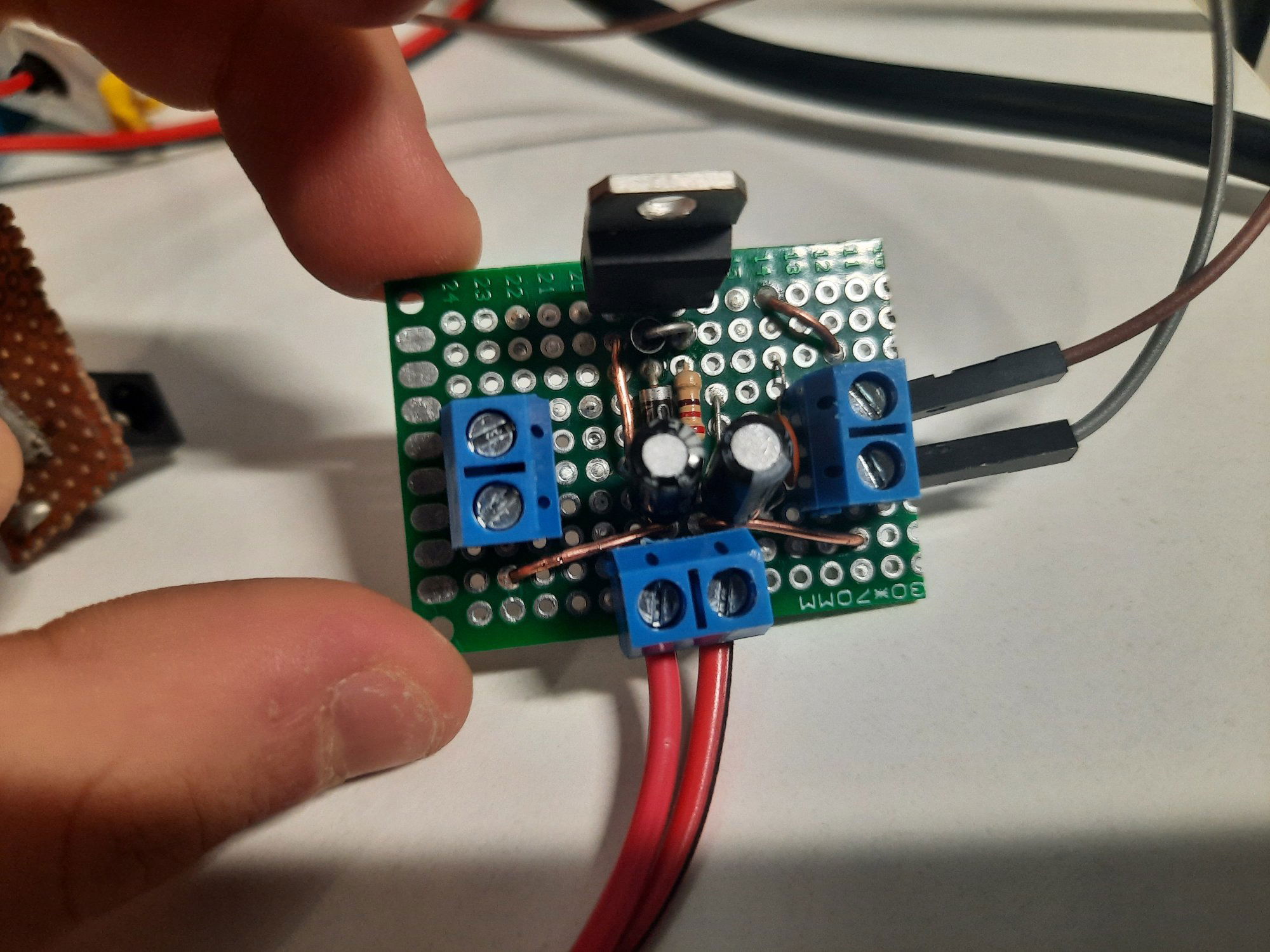

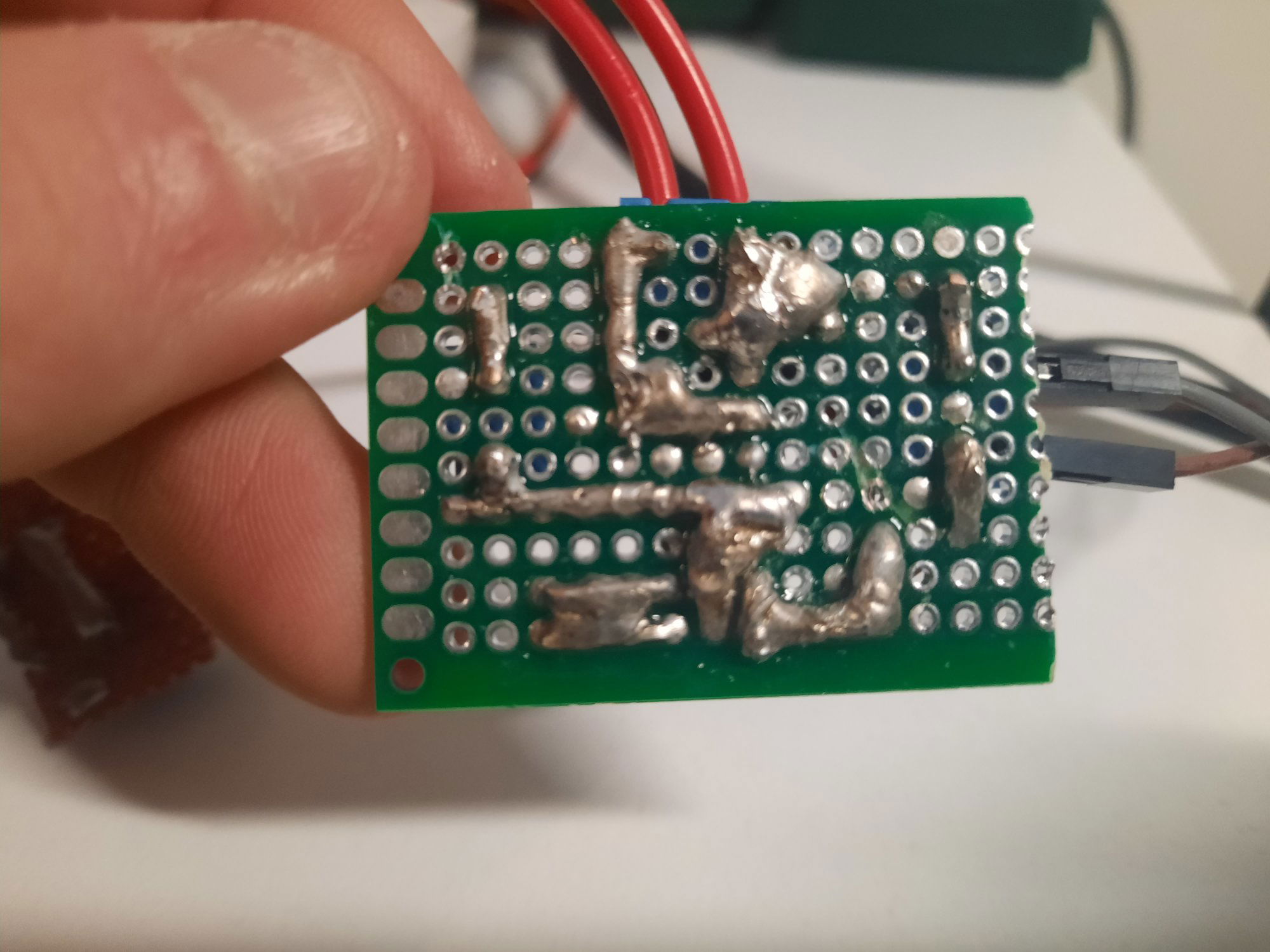

Wykonałem bardzo prosty i amatorski zasilacz na szybko. Sercem układu jest LM317T. Zrzut schematu załączam. Niestety jeśli na wejście mojego "zasilacza" podłączę 12V, to na wyjściu jest ok 11V, i regulacja potencjometrem nic nie zmienia. Jakiś błąd mam na schemacie czy coś źle lutuje. Co jest nie tak?
