ESP32C3 Walentynkowe serce na ESP32C3 Xiao regulowane PWM

[patrycja_]

Cześć wszystkim,

chciałabym się z wami podzielić swoim projektem, który jest świetnym pomysłem na prezent dla waszej walentynki. Wykorzystuje on ESP32C3 Xiao, oraz został w całości skontruowany od zera na płytce prototypowej PCB. Poniżej znajduje się filmik przedstawiający działanie układu. Dzięki technice PWM, zyskujemy efekt bicia serca, gdzie nasza cyfrowa fala nasila ledy coraz większym duty cycle, oraz następnie po osiągnięciu maksymalnego nasycenia diod, maleje.

Główne komponenty użyte w projekcie:

• Seeed Xiao ESP32-C3 - WiFi/Bluetooth - Seeedstudio 113991054
• Rezystor justPi THT CF węglowy 1/4W 330Ω - 30szt.
• Dioda LED 5mm czerwona - 10szt. - justPi

Praca przy projekcie:

Myślę, że projekt ten jest świetną okazją dla początkujących majsterkowiczów, chętnych nauczenia się lutowania. Rozmiar komponentów jest na tyle duży, że daje swodobę w lutowaniu, oraz wybacza popełniane błędy, które łatwo usunąć, bez uszkadzania komponentów. Fajną opcją będą rezystory dobrane pod zasilenie jakim dysponujemy, w moim przypadku każda dioda posiada swój własny rezystor 330 ohm, który reguluje natężeniu prądu. Z uwagi na to że użyte zostały takie same diody, można by nagiąć lekko zasady oraz użyć tylko jednego rezystora w połączeniu równoległym, jednak należy uważać w tym przypadku na maksymalne natężenie płynące przez diodę. Bezpieczniejszą opcją jest zastosowanie diod w układzie równorzędnym, każda z jednym rezystorem.😁 Niezbędna przy pracy okazała się mata silikonowa ze sklepu Botland, gdzie znajduje się w ofercie w super cenie.

Czasem lepiej zachować tył modelu, podobnie jak tył choinki schowanym przed ludzkim okiem 😉.

Programowanie układu:

Mikrokontroler z serii ESP32, esp32-c3 można zaprogramować przy pomocy Arduino IDE 2.0. Potrzebna do tego będzie biblioteka ESP32 AnalogWrite. Poniżej wklejam mój kod, który zlicza wartość nasycenia diod i na tej podstawie jest w stanie zwiększać, lub zmniejszać jasność diod w pętli.



int led_pin = 10;
int light_intensity = 0;
void setup() {
pinMode(led_pin,OUTPUT);
}
void loop() {
  if(light_intensity < 1){
  for(int x = 1; x <= 255; x++){
    analogWrite(led_pin,light_intensity);
    light_intensity++;
    delay(10);
  }

  }if ( light_intensity >254){
  for(int x = 1; x <= 255; x++){
    analogWrite(led_pin,light_intensity);
    light_intensity--;
    delay(10);
  }

  }


  }

Filmik demonstacyjny na działanie układu:



Ps. Jeśli polecacie jakieś lutownice w przystępnych cenach to doceniłabym wszelkie rekomendacje. Dziękuję za poświęconą chwilę na przeczytanie posta 😉.

[_LM_]


int8_t dir = 1;

for(;;){ // main loop

  if(light_intensity == 255)dir = -1;
  if(light_intensity == 0)  dir =  1;
  light_intensity += dir;
  analogWrite(led_pin,light_intensity);
   delay(10);
}

Można łatwiej. Przetestuj tę wersję

Edytowano 28 lutego przez _LM_

[Christophorus]

Projekt nieco po terminie walentynek, ale przed nami kolejne "słowiańskie walentynki" zwane "Nocą Kupały", "Nocą Świętojańską" czy też "Sobótkami". Przypadają one najczęściej w nocy z 23 na 24 czerwca, kiedy to dzień jest najdłuższy, a noc najkrótsza. Tyle tytułem offtopu.

W nieistniejącym już na rynku wydawniczym "Praktycznym Elektroniku" nr 1/1999 na stronie nr 9 opisany był "miernik głębi uczuć" w postaci walentynkowego serduszka. Miernik ten mierzył za pomocą "mikrofonu" siłę bicia serca. Było to odzwierciedlane na wyświetlaczu w kształcie serduszka przez ilość zaświecanych diod LED. Całość zbudowana została na nieprogramowalnych układach scalonych LM358 i LM3915.

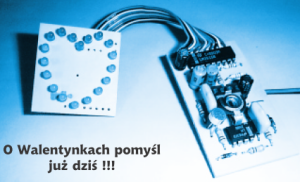

Poniżej zrzut ekranu z archiwalnego pliku PDF zawierającego numer 1/1999 "Praktycznego Elektronika".

[aimeiz]

Bardzo piękne serduszko. można by ulepszyć stosując ledy rgb. Mieniło by sie wszystkimi kolorami. Pole do ulepszeń zapewnia też zastosowanie procesora esp32. Można by sterować serduszkiem zdalnie przez BT lub wifi.

Co do lutownic, to bezkonkurencyjne są w tej chwili lutowanice z grotami T12. Odkąd mam taką https://toya24.pl/product-pol-10018773-STACJA-LUTOWNICZA-NA-GROT-T12-Z-WYSWIETLACZEM-LCD-Z-FUNKCJA-AUTOSLEEP-O-MOCY-75W.html, żadna inna nie wchodzi w rachubę. Pewnie można ją taniej upolować na Ali.. lub Ale...

Mam jeszcze taką do podręcznego etui z narzędziami. Potrzebny jest zasilacz 24V 75W, ale przy 12V też działa, tylko wolniej się grzeje i gorzej uzupełnia ciepło.

A w ogóle to cieszy że w gronie konstruktorów pojawiła się Pani konstruktor, bo większość to panowie. Jeździłem kiedyś na takie zjazdy techniczne, gdzie zawsze był konkurs dla młodzieży z lutowania i uruchamiania zestawów na czas. Zawsze wygrywały dwie siostrzyczki albo jedna albo druga. Tatuś krótkofalowiec zadbał o techniczną edukację córek od najmłodszych lat.


[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[ethanak]

@aimeiz nie przesadzaj z tym esp32 - robiłem bardziej skomplikowane rekwizyty na attiny13.

[aimeiz]

2 minuty temu, ethanak napisał:

@aimeiz nie przesadzaj z tym esp32 - robiłem bardziej skomplikowane rekwizyty na attiny13.

Jak tylko wskazałem na możliwości rozbudowy projektu dzięki temu, że Autorka użyła procesora Seeed Xiao ESP32-C3.

Oczywiście że ten projekt można zrobić na attiny13.

[ethanak]

@aimeiz bo tu jest taki problem... używałem dawno temu pewnej aplikacji na pentium 200 i 256 MB RAM. Dzisiaj ta apka (najnowsza wersja) miała problem z I3 1.2GHz i 4GB RAM...

Tyle o różnicach między a13 i xiao c3

[Christophorus]

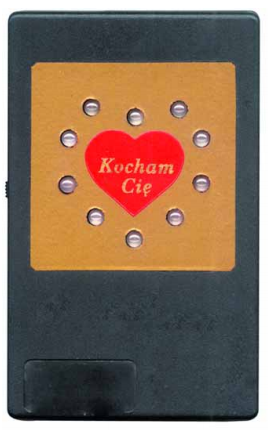

Jeszcze jedno walentynkowe serduszko. Wykonane na nieprogramowalnych układach NE555, CD4017, CD4024 i UM66-19 i dziesięciu dwukolorowych diodach LED. Diody kolejno się zaświecały, okresowo zmieniając kolor świecenia, czerwony - żółty. Cyklicznie włączany był układ UM66T-19 odgrywając melodię "Dla Elizy" Ludwika van Beethovena. Serduszko zostało umieszczone w przykładowej obudowie KM33B Jednak lepiej wykonać obudowę w kształcie np. czerwonego serduszka, lub konstrukcję umieścić w pokrywie szkatułki na biżuterię, itp. Projekt serduszka został opublikowany w dawnej "Elektronice dla Wszystkich" 12/2003r.
