Line follower Pathfinder

[Mihau]

Witam, chciałbym przedstawić mojego pierwszego robota klasy Line-Follower z którym wystartowałem na Sumo Challenge 2010 zajmując 14 miejsce. Jest on równocześnie moim pierwszym robotem z µC, oraz w ogóle pierwszym zadowalająco działającym robotem. Jest to konstrukcja dość prosta, jednak działa, spełniając jedno z założeń projektu 😅 i jestem z niej stosunkowo zadowolony 😋

Mechanika

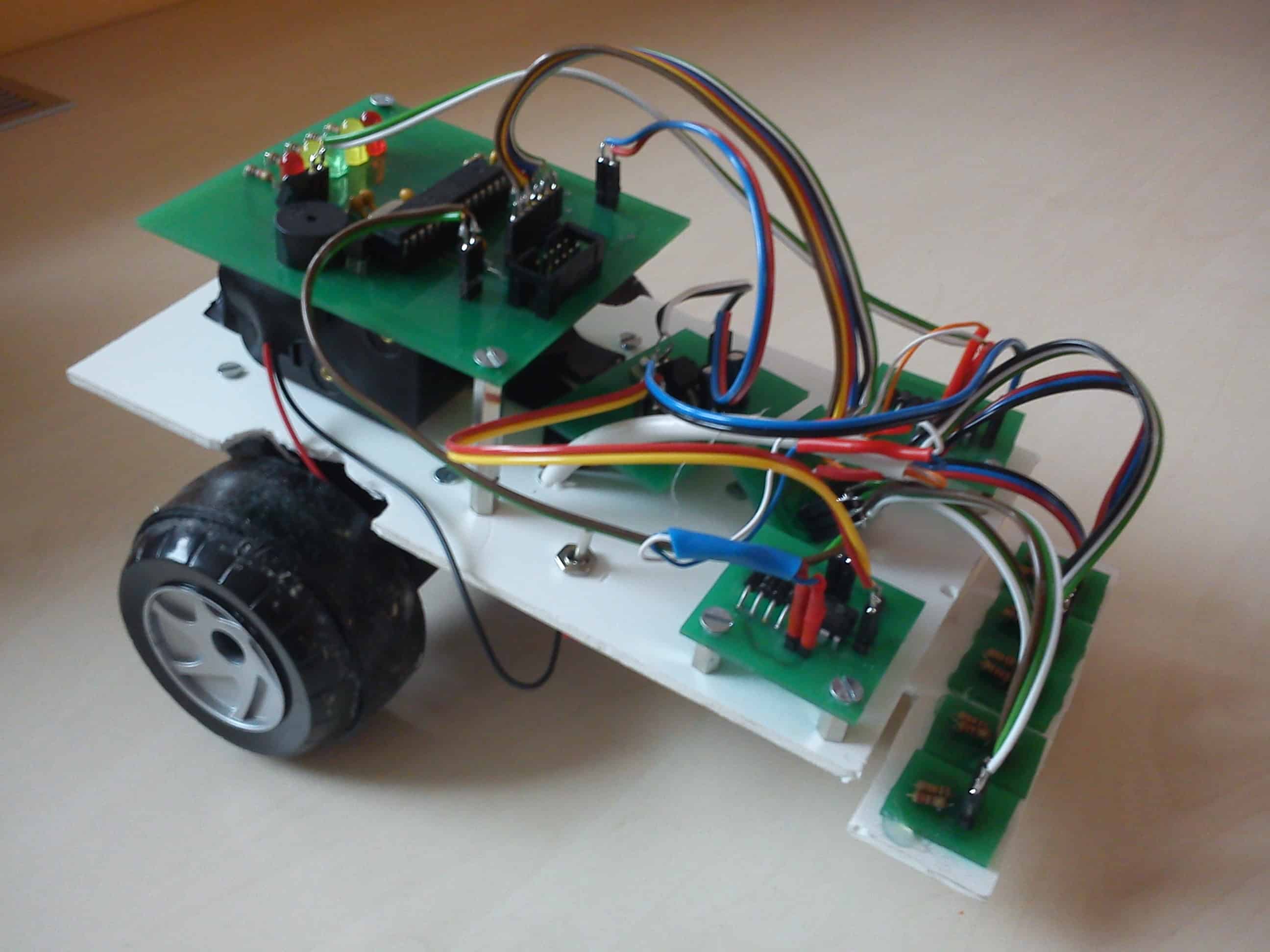

"Ciało" Pathfindera stanowią dwa elementy ze spienionego PCV połączone metalowymi dystansownikami i śrubkami M3. Wszystkie PCB są również w ten sposób zamocowane. Jeden element służy jako stelaż dla czujników linii, a drugi spaja wszystkie elementy w całość. Niestety w kilku miejscach został użyty klej na gorąco, co znacząco obniża i tak niedużą estetykę konstrukcji 😉 Trzecie koło to metalowa kulka z marketu budowlanego.

Napęd i koła pochodzą ze starej zabawki, jednak okazało się, że silniki nie pracują równomiernie, co znacznie utrudnia wydajne śledzenie linii. Koła są plastikowe, także w celu zwiększenia przyczepności zostały oklejone taśmą samowulkanizacyjną i muszę powiedzieć, że jestem pozytywnie zaskoczony przyczepnością takiej opony. Polecam jako prowizoryczne zwiększenie przyczepności opon 😉 Ich wadą jest lepkość, w związku z czym bardzo łatwo się brudzą, czyszczą trudniej.

Elektronika

Głównym elementem układu elektronicznego jest µC AtMega88 taktowana 20MHz. Na płycie głównej znajduje się także złącze programatora, 5 LED wraz z rezystorami, układ resetu, TSOP na 36kHz, brzęczyk piezo oraz złącza do innych modułów. Elektronika jest modułowa, co miało ułatwić ewentualne naprawy, jednak był to błąd powodujący chaos w przewodach i możliwe wadliwe połączenia na stykach.

Robot posiada 5 czujników odbiciowych TCRT5000, każdy na osobnej płytce wraz z rezystorami i złączem oraz 2 mostki H TC4424 wraz z diodami i złączami, również na osobnych płytkach. Moduł zasilania składa się ze stabilizatora LM7805 oraz kondensatorów.

Wszystkie płytki są zaprojektowane przeze mnie, a wykonane w firmie Unidruk. Z racji, że to są moje pierwsze płytki nie udało się uniknąć błędów, jednak zostały one szybko poprawione za pomocą miniszlifierki i kynara.

Układy zasilane są z 6 baterii AA połączonych szeregowo, co daje 9V.

Program był pisany w BASCOMie, obecnie powstaje nowa wersja w C.

Teraz zdjęcia:

Przejazdy na Sumo Challenge 2010. Algorytm jest kiepski,
a w połączeniu z wadliwymi silnikami daje widoczny efekt 😉

Wiem, że nie jest to konstrukcja na zawody piękności ale pokazała mi ona na co zwrócić uwagę przy następnym projekcie 😉 Poza jednym pomysłem dot. programu, Pathfinder nie będzie już rozwijany z racji na kiepskie zasilanie, napęd wygląd oraz elektronikę, która jest OK, ale daje możliwość podłączenia jedynie 5 czujników.
