BlackJack Marzec 17, 2012 Udostępnij Marzec 17, 2012 Teraz powiedz, że chcesz robić na tym Mini Sumo i zbudować to w oparciu o układ DIP ? To będzie ci to wyglądać jak super kanapka Shagiego z ScoobiDoo. Cytuj Link do komentarza Share on other sites More sharing options...

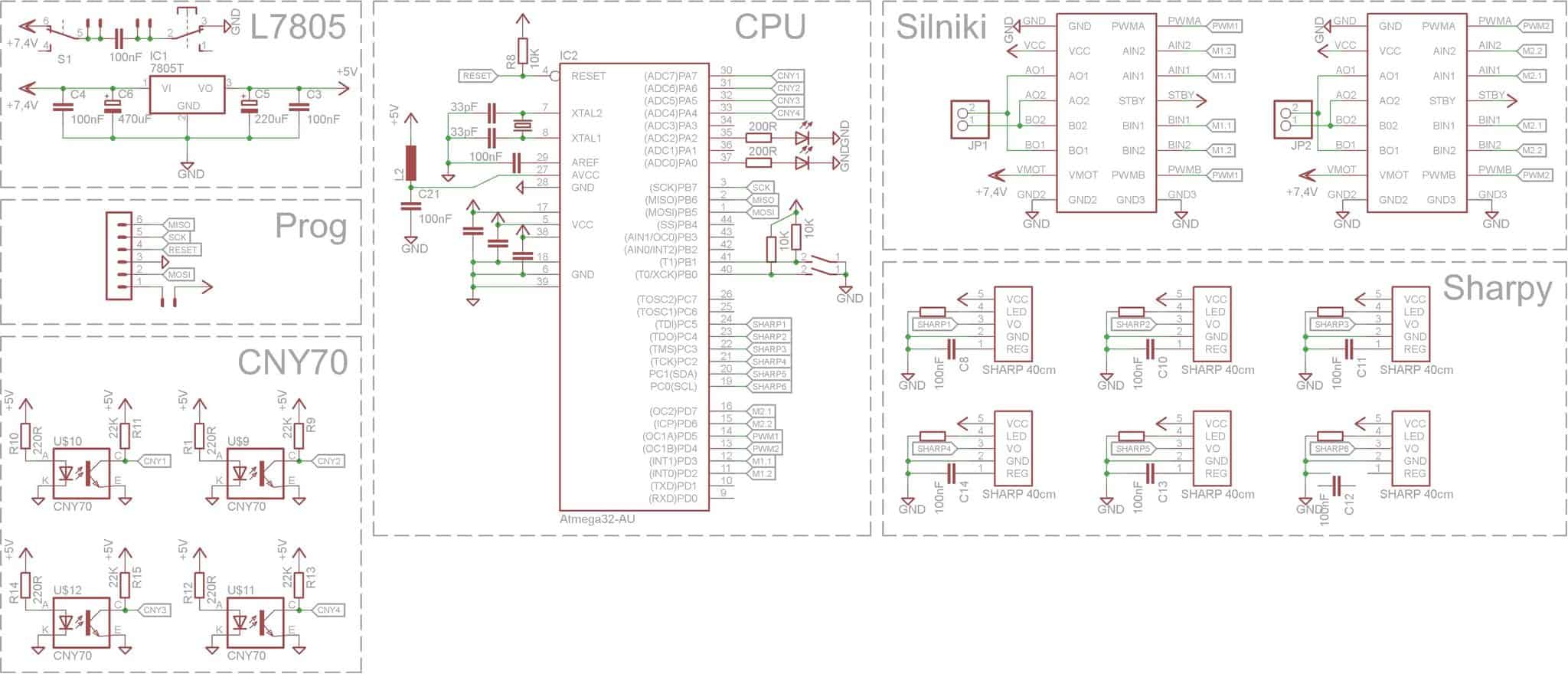

dondu Marzec 17, 2012 Udostępnij Marzec 17, 2012 Zamieniłem procka na Atmege32A-au bo zabrakło mi pinów i dodałem czujniki CNY70.Obrazek 1. LEDy źle podłączone - brak im rezystorów i podłączyłeś je do Vcc, a nie GND (przy takim kierunku jak na Twoim schemacie). 2. przyciski źle podłączone - ten mikrokontroler nie ma rezystorów pull-down. Jak ustawisz na nich zero logiczne na wejściu? 3. Na każdy pin Vcc zasilania daj osobny kondensator filtrujący: https://www.forbot.pl/forum/topics20/dla-poczatkujacych-zaklocenia-w-pracy-mikrokontrolerow-poradnik-praktyczny-dla-robotykow-vt6913.htm 4. brak filtrowania zasilania mostków H. Cytuj Link do komentarza Share on other sites More sharing options...
BlackJack Marzec 17, 2012 Udostępnij Marzec 17, 2012 A tak w ogóle po co 4 LEDy (pomijając że źle podłączone) i aż 5 przełączników ? Jeżeli LEdy mają coś sygnalizować to zastanów się czy zamiast 4 nie dać sobie jednej np. dwukolorowej. Z tymi przyciskami nie wiem naprawdę po co ci ich tyle ? Cytuj Link do komentarza Share on other sites More sharing options...
dondu Marzec 17, 2012 Udostępnij Marzec 17, 2012 Jeżeli LEdy mają coś sygnalizować to zastanów się czy zamiast 4 nie dać sobie jednej np. dwukolorowej. I co to zmieni? 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
BlackJack Marzec 17, 2012 Udostępnij Marzec 17, 2012 No właśnie nie wiem po co mu tego tyle ? A co zmieni jedna LEDKa zamiast dwóch, w sensie wizualnym. Cytuj Link do komentarza Share on other sites More sharing options...
dondu Marzec 17, 2012 Udostępnij Marzec 17, 2012 No właśnie nie wiem po co mu tego tyle ? A co zmieni jedna LEDKa zamiast dwóch, w sensie wizualnym. Ilość potrzebnych pinów nadal będzie taka sama po co więc zmieniać? Cytuj Link do komentarza Share on other sites More sharing options...
Carpe Diem Marzec 17, 2012 Autor tematu Udostępnij Marzec 17, 2012 Teraz powiedz, że chcesz robić na tym Mini Sumo i zbudować to w oparciu o układ DIP Zamieniłem procka na Atmege32A-au Czyli w obudowie TQFP. Z tymi LED'ami to nie wiem co mi się stało?! Fail na całej linii. Cytuj Link do komentarza Share on other sites More sharing options...
dondu Marzec 17, 2012 Udostępnij Marzec 17, 2012 Z tymi LED'ami to nie wiem co mi się stało?! Fail na całej linii. Popraw i wrzuć do sprawdzenia. Cytuj Link do komentarza Share on other sites More sharing options...
Carpe Diem Marzec 17, 2012 Autor tematu Udostępnij Marzec 17, 2012 Cytuj Link do komentarza Share on other sites More sharing options...
Bobby Marzec 17, 2012 Udostępnij Marzec 17, 2012 Sugerowałbym zastosowanie wyłącznika 😉 I C przy sharpach zamień na 0,1uF. I popraw pullupa przy microswitchach, masz tam piękne zwarcie. Cytuj Link do komentarza Share on other sites More sharing options...

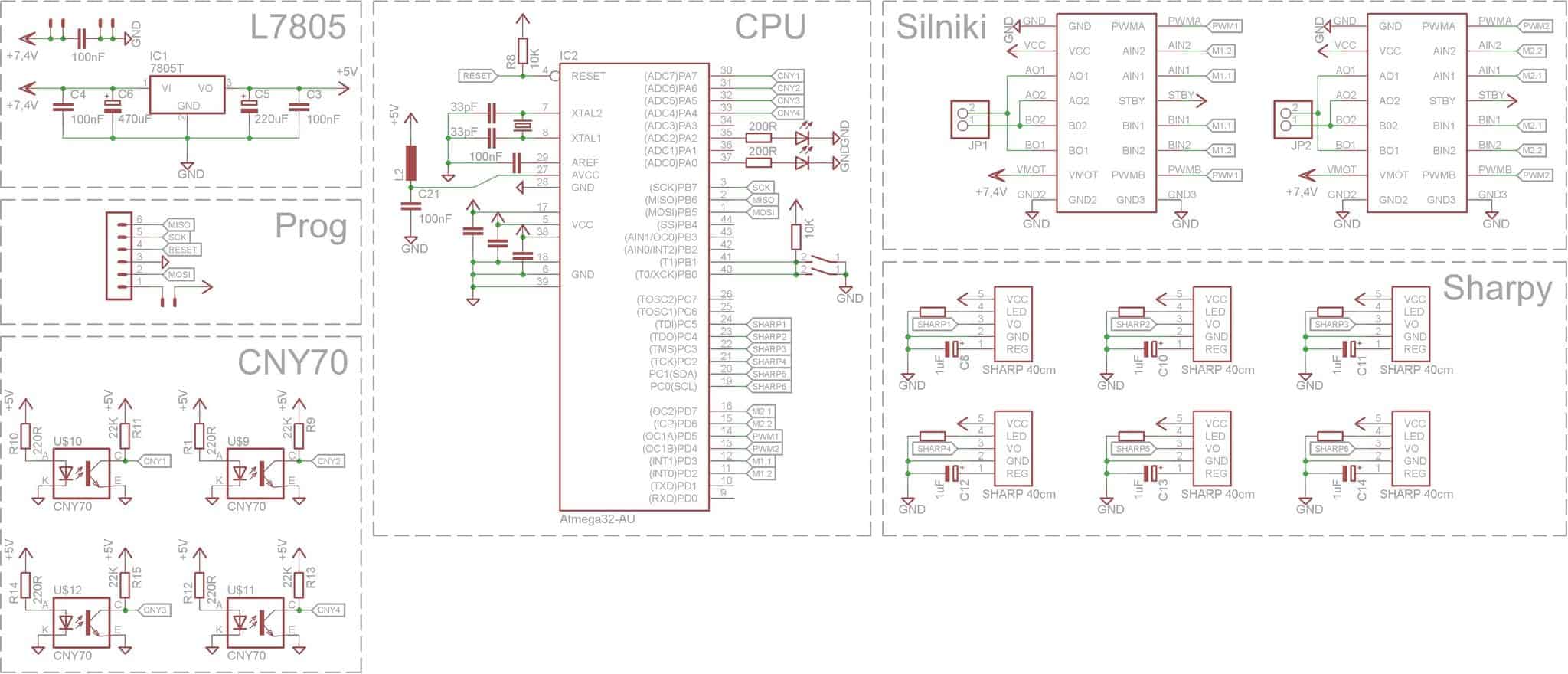

dondu Marzec 17, 2012 Udostępnij Marzec 17, 2012 Obrazek 1. OK 2. Oj koszmarek z tego zrobiłeś - dlaczego zwarłeś oba wejścia - zastanów się jak te przyciski mają działać osobno. Dodatkowo po co rezystor pull-up zewnętrzny - wystarczy włączyć wewnętrzny. 3. OK 4. nie zrobiłeś nic ... Nie spiesz się, lepiej wolniej, ale dokładniej. Cytuj Link do komentarza Share on other sites More sharing options...
Carpe Diem Marzec 17, 2012 Autor tematu Udostępnij Marzec 17, 2012 Sugerowałbym zastosowanie wyłącznika coś w tym jest 😃 I C przy sharpach zamień na 0,1uF Jesteś w stanie to jakoś uzasadnić? Bo wg Botlandu (który pewnie ma dane od producenta) powinien być 1uF. Cytuj Link do komentarza Share on other sites More sharing options...
Bobby Marzec 17, 2012 Udostępnij Marzec 17, 2012 Pewnie należałoby sprawdzić, czy Botland ma dane od producenta. Nie ma - na stronie KoNaRu jest 1uF. W DS jest 0,1uF. Wcześniej dawałem 1uF, działało, ale po co, prościej wrzucić ceramika 100nF. Cytuj Link do komentarza Share on other sites More sharing options...
Carpe Diem Marzec 17, 2012 Autor tematu Udostępnij Marzec 17, 2012 [ Dodano: 17-03-2012, 22:06 ] dondu, co do filtrowania mostków to nie będzie to konieczne bo to będą moduły. Cytuj Link do komentarza Share on other sites More sharing options...
bartek1333 Marzec 17, 2012 Udostępnij Marzec 17, 2012 Za małe rezystory przy diodach. Liczą spadek napięcia na diodach 0,6V, masz: 4,4V / 200R = 0,022A. Trochę za dużo na wyjście uC. Zwiększ rezytory, teraz diody i tak nie potrzebują dużego prądu, dobrze świecą już przy kilku mA. Cytuj Link do komentarza Share on other sites More sharing options...
