[Line follower] eLF


Pomocna odpowiedź

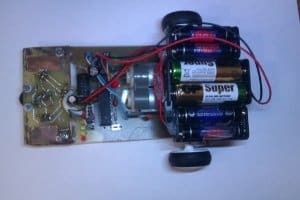

Witam, nazywam się Stanisław Puławski a oto mój pierwszy robot klasy linefollower o nazwie eLF, powstawał bardzo długo (prace nad nim rozpocząłem jeszcze jesienią). Robot wzorowany jest głównie na artykule Kolegi Nawyka: Przepis na robota - w pełni programowalny Line Follower. początkowo powstawał na płytce uniwersalnej, a jego szkieletem była sklejka:

Wtedy nazywał się jeszcze SOSNUS LF i pod taką nazwą wystartował na zawodach Robomaticon 2011 w Warszawie. Co prawda nie ruszył z miejsca (wtedy jeszcze z nieznanego mi powodu), ale na zawodach wiele się dowiedziałem, i nabrałem chęci do dalszej pracy. Potem zacząłem tworzyć nowego, podobnego robota, z tymi samymi silnikami, oto jego schemat.

Któregoś dnia doszedłem do wniosku, że zbytnio skomplikowałem schemat, i w wielu miejscach coś może pójść nie tak, więc otworzyłem jeszcze raz schemat Kolegi Nawyka, poprawiłem właściwie tylko sterownik silników (o którym powiem później) i zaprojektowałem PCB. Płytkę wytrawiłem bez większych problemów, polutowałem w miarę szybko, lecz z powodu mocno ściśniętych części w wielu miejscach powstały zwarcia. Lekko mnie to zniechęciło, robot nie ruszał się z miejsca, przez szkołę nie było czasu szukać problemów (zresztą mało wiedziałem na temat tego, co mogę zrobić). Lecz gdy zaczęły się wakacje, nadszedł najwyższy czas, by uruchomić robota. I tak, z pomocą Kolegi Naelektryzowanego udało się go uruchomić. W czym tkwił problem? W dwóch miejscach ścieżki były przerwane, i jak się okazało należy połączyć masy zasilania logiki i silników. I robot ruszył na programie napisanym w bascomie przez Naelektryzowanego. Robot wtedy ważył około 350 gram. Nadszedł czas na poprawy, lecz z powodu wysokiego stężenia części na pcb było to bardzo utrudnione.

W planach było 17 elementów THT, i tyle samo przylutowałem później na pająka 🤣 . Płytka z elektroniką (bez czujników) jest dosyć mała, powodem ścisku elementów była moja obawa, o zbyt dużą odległość od osi obrotu do przedniej kulki (budowa przekładni tamya wymusiła na mnie wydłużony kształt robota, i niestety nie miałem wpływu na rozstaw kół). Dodałem przycisk (dla którego potem brakło nóżki procesora, więc wisi w powietrzu 🤣 ), 5 ledów (+5 rezystorów) sygnalizujących stan czujników (nie wykorzystanych), kwarc, tymczasowo także wyjście do transmisji UART Oraz dodatkowy LED do kontrolowania działania programu. Ostatnią i zarazem najważniejszą modyfikacją, była zmiana baterii. Na początku bot zasilany był 6 paluszkami AA, a potem 2AA i 4 AAA. Jeden paluszek AA waży 30g, a paluszek AAA 12g. Jak widzicie różnica jest ogromna, więc proponuję abyście Wy przemyśleli, czy warto do robotów pakować tak ciężkie baterie. Po odchudzaniu robot ważył już tylko 252 gram. Wraz z wagą, stracił resztki estetycznego wyglądu 🙁


Zwisające przewody, lutowanie nieprzewidzianych elementów, brak cierpliwości to wszystko złożyło się na jego teraźniejszy wygląd, ale taka nauczka mi się na pewno przydała, i w kolejnym robocie, dwa razy przemyślę, nim zrobię otwór na kwarc szlifierką stołową 😋 .

Co do programowania... Próbowałem napisać do robota program w C, ale miałem problem z multipleksowaniem przetwornika ADC. Następnym razem zastosuję komparatory, dzięki czemu uda mi się napisać program w C.

Po tak dłuuuuugim wstępie, czas przejść do konkretów, czyli danych technicznych:

➡️ Procesor, oczywiście Atmega8;

➡️ 3 czujniki CNY70 odczytywane za pomocą przetwornika ADC;

➡️ Przekładnia Tamya o przełożeniu 38:1 silniki z zestawu, 3V max 2A 3000rpm, koła Tamya;

➡️ Steronik silników: po jednym tranzystorze MOSFET IRLZ44 na silnik;

➡️ Zasilanie logika 5V (4xAAA akusy 1,2V) silniki 3V (2xAA alkaliczne 1,5V);

Wady robota:

wysoka waga.

brak regulacji rozstawu kół.

za duża kompresja części na pcb.

mały prześwit, łatwo zahaczyć.

użycie przetwornika ADC

ESTETYKA!!!

Zalety:

Uważam, że stosunek cena\jakość przekładni Tamya (45zł) jest zadowalający. Za podobną cenę miałbym serwa, ale o ile prędkość byłaby mniejsza.

Przede wszystkim tranzystory polowe IRLZ44 sprawdziły się w roli sterownika silnika.

Zdobytego doświadczenia nie da się wycenić

https://www.youtube.com/watch?v=yQEMsSnkNlw

Podziękowania dla:

-Kolegi Nawyka za artykuł,
-Kolegów Xweldog i Marek1711 za porady przy tworzeniu schematu Hawka (przede wszystkim za polecenie MOSFETÓW),
-Wam WSZYSTKIM, za miłą atmosferę na forum (i chacie też 😋 )

-i oczywiście Kolegi Naelektryzowanego, za: pomoc Online, Offline, napisanie programu, i pomoc w odpaleniu robota.

Na koniec powiem, że rozpoczynam pracę nad nowym robotem, w którym uwzględnię wszystkie błędy, i oczywiście zadbam o estetykę 😋 .

Pozdrawiam Wszystkich forbotowiczów, sosnus.
