Czujnik HMC5883L nie odpowiada

[Mateusz]

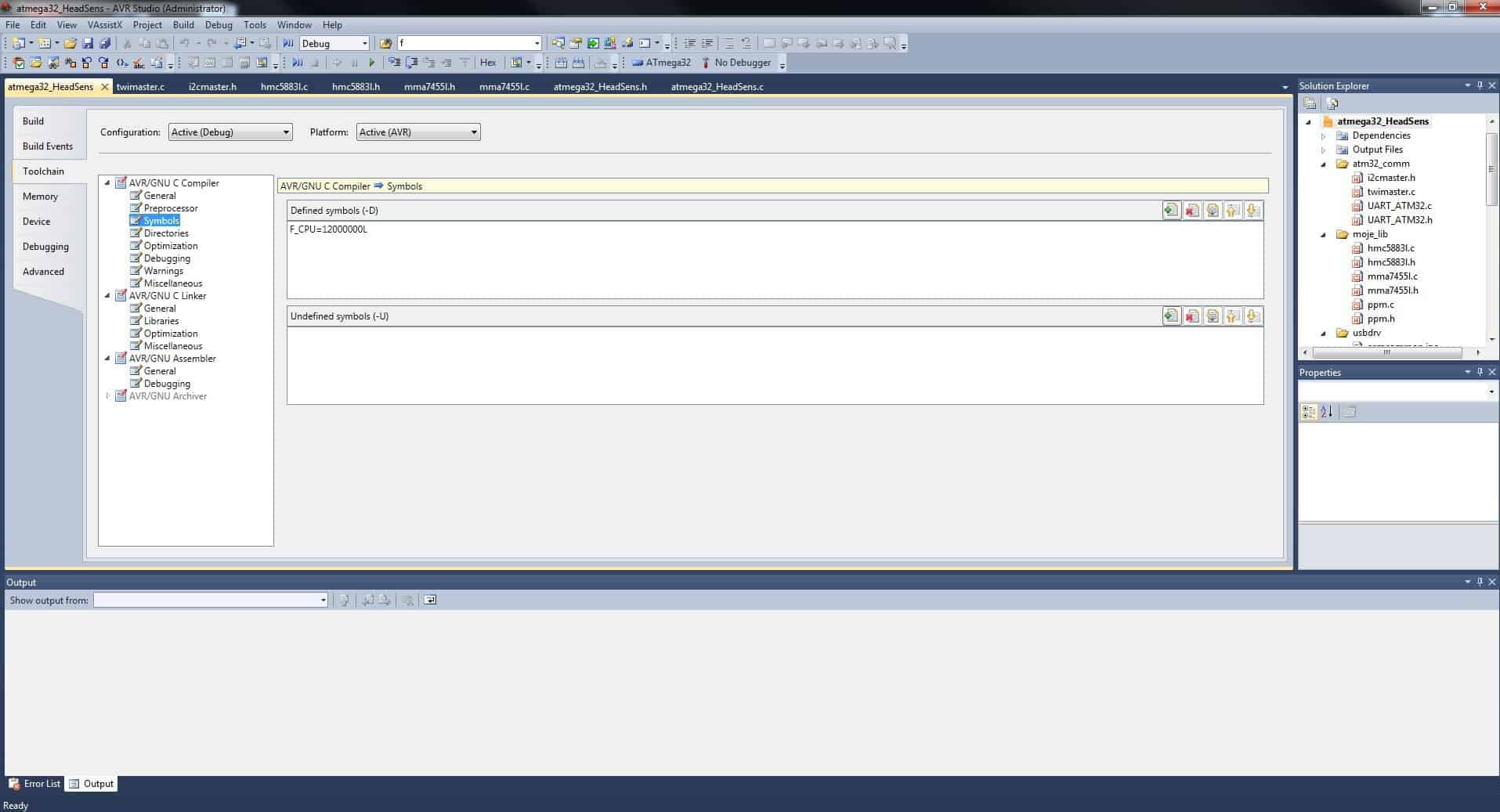

F_CPU mam ustawione w properties projektu:

A program ten co dałem to nie jest ten do testowania 🙂.

Ten testowy wyglądał tak, że zakomentowałem wszystko w pętli głównej i dodałem:

for(uint8_t i=0;i<=254;i++)
	{
		char err=i2c();

i2c();

i2c();
}

Następnie w while pobieram dane: kompas_poss = getHeadingHMC();

int getHeadingHMC(void)
{
int16_t raw_x = 0;
int16_t raw_y = 0;
int16_t raw_z = 0;

i2c();

i2c_rep();

int headingDegrees = atan2(raw_y,raw_x)* 57 + 180;

return headingDegrees;
}

I mam kosmosy. Macie jakieś pomysły? Czy mogą być aż takie zawahania przez złe umieszczenie czujnika względem reszty elementów?

[ Dodano: 17-09-2012, 20:05 ]

A taka funkcja:

int read_a(void)
{
int16_t a = 0;

i2c();

return a;
}

Zwraca mi 0 a w funkcji HMC5883L_init ustawiam adres 00 na 70.

[MirekCz]

Ciesze się, że w końcu ruszyło 😉

W kodzie dałeś czas żeby czujnik zrobił pomiar?

Mój kod wygląda tak...

//HMC5883L
   //start conversion
   temp[0]=0xF0;//average 1 - 307
   I2C_BufferWrite(HMC5883L_SLAVE_ADDRESS,&temp[0],0x00,1);
   temp[0]=0x20;//very small gain
   I2C_BufferWrite(HMC5883L_SLAVE_ADDRESS,&temp[0],0x01,1);

   temp[0]=0x00;//single conversion
   I2C_BufferWrite(HMC5883L_SLAVE_ADDRESS,&temp[0],0x02,1);
   delayms(50);
   //read data
   int x,y,z;
   I2C_BufferRead(HMC5883L_SLAVE_ADDRESS,&tekst[0],0x04,1);
   x=tekst[0];
   I2C_BufferRead(HMC5883L_SLAVE_ADDRESS,&tekst[0],0x03,1);
   x+=((int)tekst[0])<<8;

   I2C_BufferRead(HMC5883L_SLAVE_ADDRESS,&tekst[0],0x06,1);
   y=tekst[0];
   I2C_BufferRead(HMC5883L_SLAVE_ADDRESS,&tekst[0],0x05,1);
   y+=((int)tekst[0])<<8;

   I2C_BufferRead(HMC5883L_SLAVE_ADDRESS,&tekst[0],0x08,1);
   z=tekst[0];
   I2C_BufferRead(HMC5883L_SLAVE_ADDRESS,&tekst[0],0x07,1);
   z+=((int)tekst[0])<<8;

(w funkcji podaje adres a w temp/tekst[0] dana do wysłania lub dana odebrana...)

[Mateusz]

Mój czujnik pracuje w trybie Continuous-Measurement Mode, i dlatego nie muszę chyba czekać na wyniki bo te aktualizują się same po dokonaniu pomiaru przez czujnik, najwyżej odczytałbym poprzednią wartość. No i zastanawia mnie czemu, źle odczytuje mi wartości z rejestru 0x00.

Ten czujnik mnie dobije 😃

[MirekCz]

To może wrzuć moje ustawienia? To tylko kilka linijek kodu. Zobaczysz czy wyjdzie coś innego, czy nie.
