@Gieneq  Cześć 🙂 Dziękuje za odpowiedź aczkolwiek nie do końca o to mi chodziło. Kwestie połączeń blaszek to nie problem. Moim problemem jest, że nie rozumiem za bardzo połączenia równoległego. Szeregowe połączenie jakby wydaje się intuicyjnie - w szeregu, jeden za drugim, czyli koniec przewodu łączy się z początkiem, początek z końcem i tak dalej, mam racje? A jak łączymy te elementy w połączeniu równoległym?

Muszę zaznaczyć, że jestem totalnym amatorem i zwyczajnie nie mam wystarczająco dużo praktyki za sobą. Może jest to kwestia, że nie umiem sobie tego odpowiednio wyobrazić, a może to tylko kwestia przerobienia odpowiedniej ilości materiału i praktykowania z połączeń z poradnikami krok po kroku co gdzie podpinać, aczkolwiek zapytałem, bo być może ktoś ma jakiś ciekawy materiał do podratowania 🙂

Link do komentarza
Share on other sites

5 godzin temu, ferski napisał:

@GieneqSzeregowe połączenie jakby wydaje się intuicyjnie - w szeregu, jeden za drugim, czyli koniec przewodu łączy się z początkiem, początek z końcem i tak dalej,

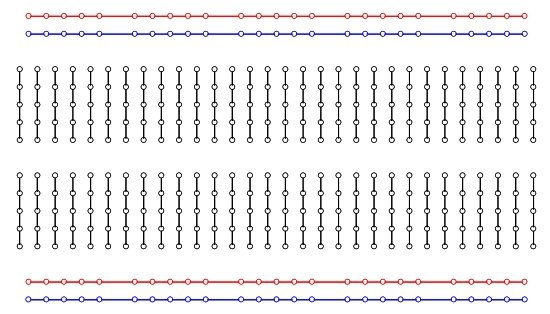

Dokladnie tak..a rownolegle to wiadomo, te same konce kabli/kondensatorow/diod itp itp spinasz razem...mowiac prosciej to tak jak bys kilka plusow akumulatorow  polaczyl razem..masy tez razem..6218926800_1482154618.thumb.jpg.3b4e94c225200175d15d60b4a3806909.jpgtak wygladaja polaczenia plytki stykowej..

  • Lubię! 1
Link do komentarza
Share on other sites

Witam.

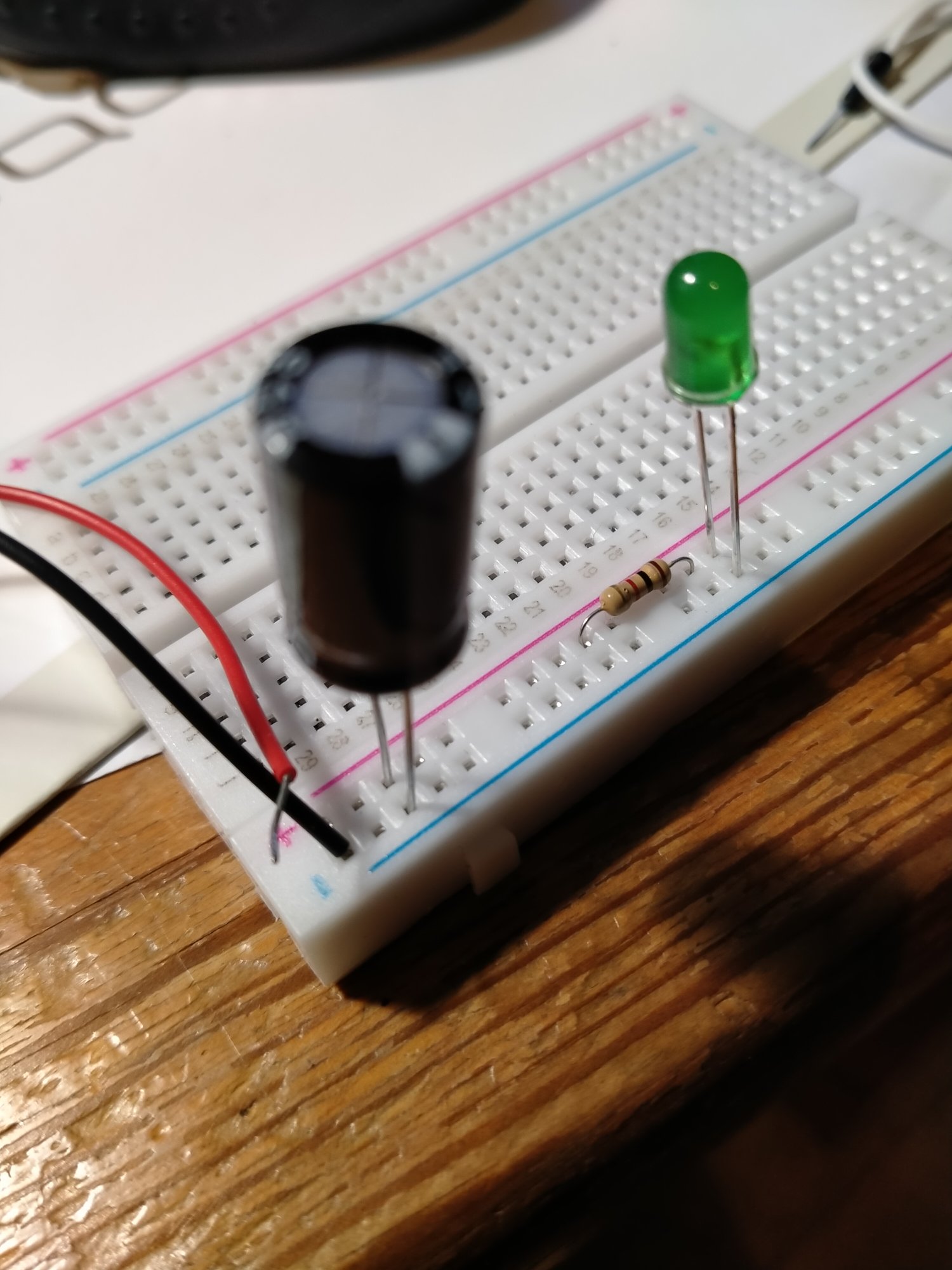

Mam pytanie o łączenie kondensatorów szeregowo, diody świecące tylko w takim przypadku gdy drugi kondensator jest połączony z pierwszym przez masę "-" jak na zdjęciu. Czy dobrze połączyłem je szeregowo?
