Kurs elektroniki – #5 – cewki, dławiki


Pomocna odpowiedź

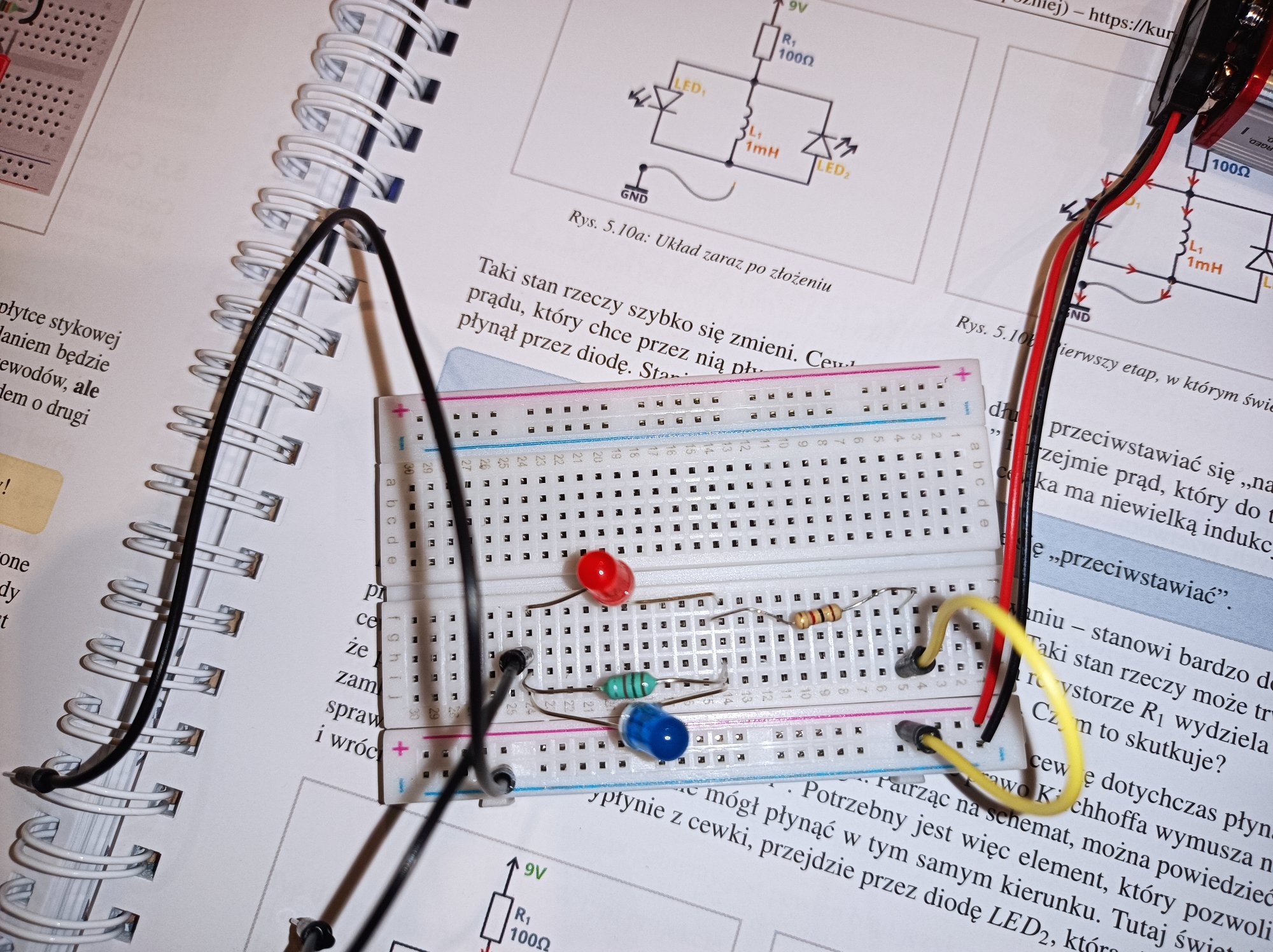

Witam, mam problem z cwiczeniem z dwiema diodami po zwarciu kabli na chwile jednoczesnie zapalaja mi sie OBI diody a nie jak w opisnie najpierw LED 1 a potem LED 2. Sprawdziłem podłączenie z rysunkami i nie widze pomyłki. Czy jest możliwość nagrania filmiku?

Link to post
Share on other sites

@Kiju witam na forum 🙂

Ciężko coś doradzić. Masz zestaw z forbota czy eksperymentujesz z własnymi elementami? Najlepiej wyślij tu zdjęcie swojego układu.

Link to post
Share on other sites

Jeśli obie diody świecą równocześnie, to znaczy że są tak samo spolaryzowane, a mają mieć odwrotną polaryzację. Jeśli wszytko inne jest OK to zamień miejscami wyprowadzenia jednej z diod.

Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Zrobiłem wszystkie możliwe kombinacje albo świeca na chwilę 2 jednocześnie albo tylko jedna ale w żadnym wypadku po rozłączeniu przewodów nie zaświeca się na chwilę żadna z diod. Może później mi się to wyjaśni ale dzięki za pomoc.

Link to post
Share on other sites

Powitać.

Zadanie stawiane przez kurs zaliczone przynajmniej tak myślę. Zmieniłem sposób zamykania obwodu, wsadzając wyjście masy układu do innego otworu w płytce i tylko manewruje jednym przewodem wtedy , bo tak przewody drżą i większa szansa że obydwie diody na start się zapalą, może komuś pomoże 😉 YT

Edytowano przez Pierunek
Zmiana portalu z filmem
Link to post
Share on other sites

@Pierunek witam na forum 🙂

Fajnie że poradziłeś sobie z zadaniem domowym.

Dnia 18.09.2021 o 17:09, Pierunek napisał:

może komuś pomoże

Może opisz co jest pod linkiem, albo przerzuć na YT, bo nie każdy ma kontro na tym portalu i nie obejrzy materiału 😞

Link to post
Share on other sites
Cytat

Przewody łączące multimetr z cewką mają swoją rezystancję. Jest ona niewielka i widoczna tylko na najmniejszym zakresie pomiarowym miernika. Niemniej jednak, jeśli chcemy poznać rezystancję jakiegoś obiektu, o którym wiemy, że jego rezystancja jest niewielka, to wpływ przewodów zawyżyłby znacznie wynik pomiaru.

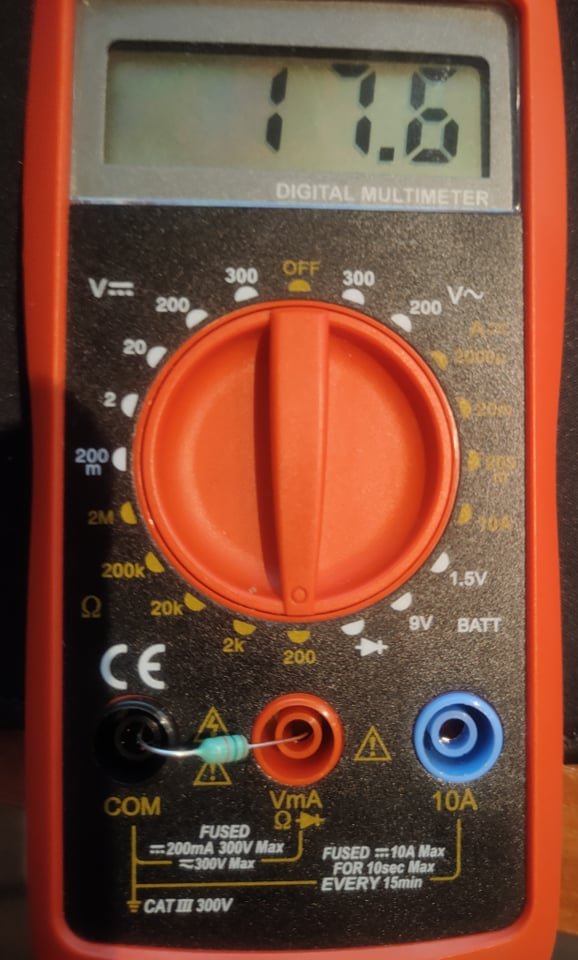

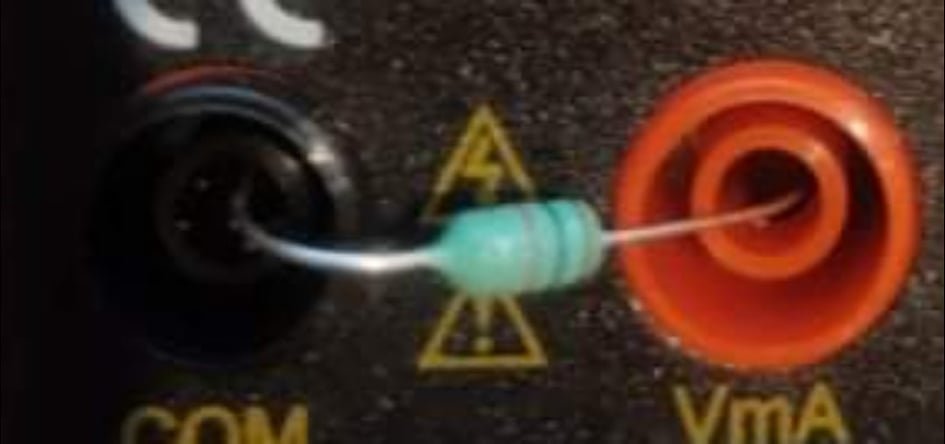

Skoro przewody fałszują wynik, to nie lepiej się ich pozbyć? 😂dlawik.thumb.jpg.e7a94edafeb61257052d43a656825ed1.jpg


  • Lubię! 2
Link to post
Share on other sites
9 minut temu, LaKukaraczan napisał:

Skoro przewody fałszują wynik, to nie lepiej się ich pozbyć? 😂

To jeszcze pozbądź się złącz i ścieżek na PCB 😄 One też mają swoją rezystancję 😉
