Cześć😉

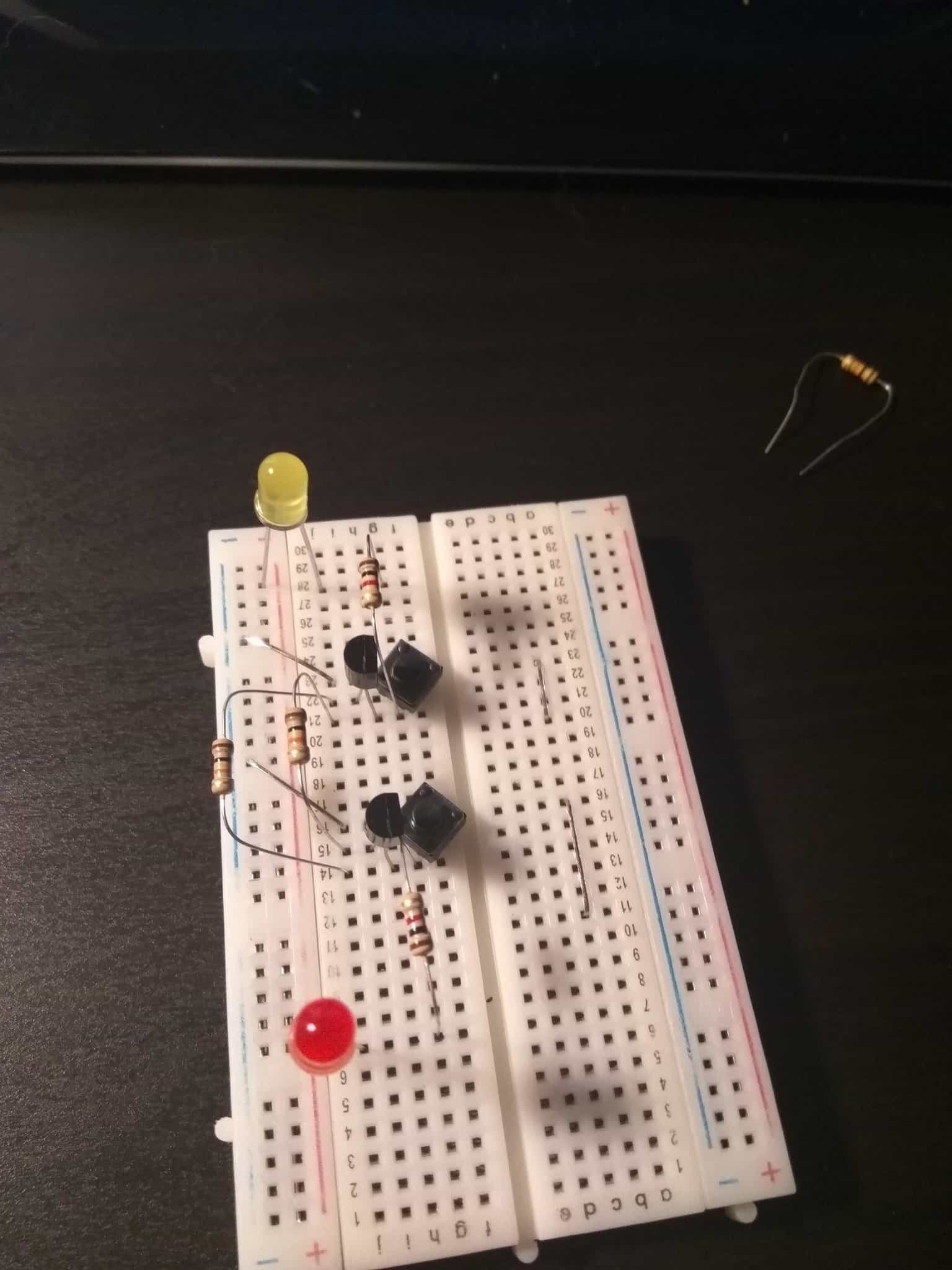

Mam problem z przerzutnikiem w ostatnim ćwiczeniu z kursu. Podłączyłem wszystko jak w schemacie i zawsze jak klikam na switch'a (obojętnie którego) i zamykam obwód świecą się obie diody. Jak puszczę to gasną. Skopiowałem nawet układ kompletnie od kolegi shaslyk135 i to samo się dzieje. Wie ktoś w czym może być problem?

Oto układ:


Link to post
Share on other sites

MarqPol, witam na forum 🙂 Niestety z takiego zdjęcia ciężko rozszyfrować Twoje połączenia. Postaraj się zbudować układ raz jeszcze (ładniej) i wstaw wtedy zdjęcia. Bez tego ciężko będzie pomóc 🙂

Link to post
Share on other sites

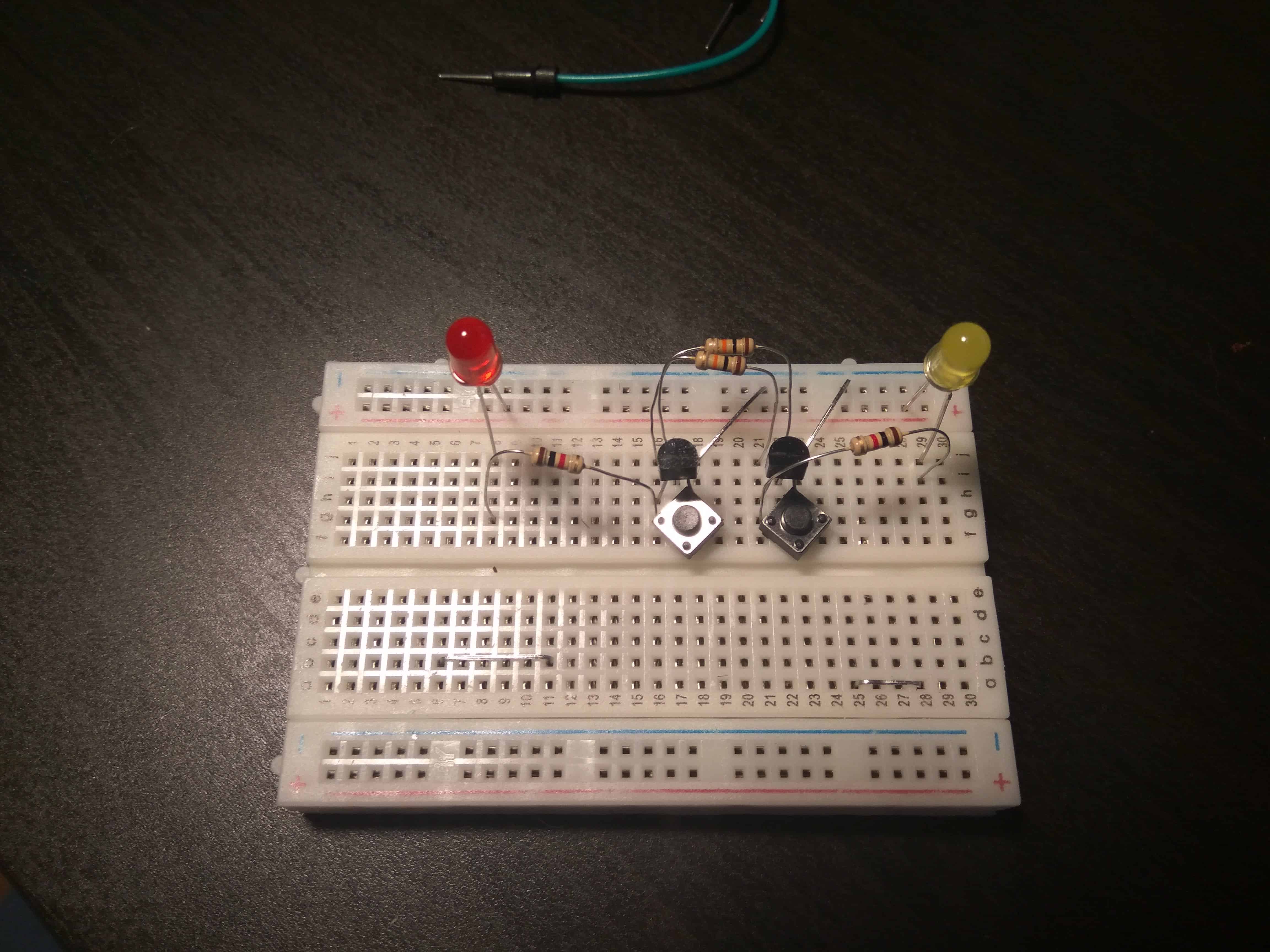

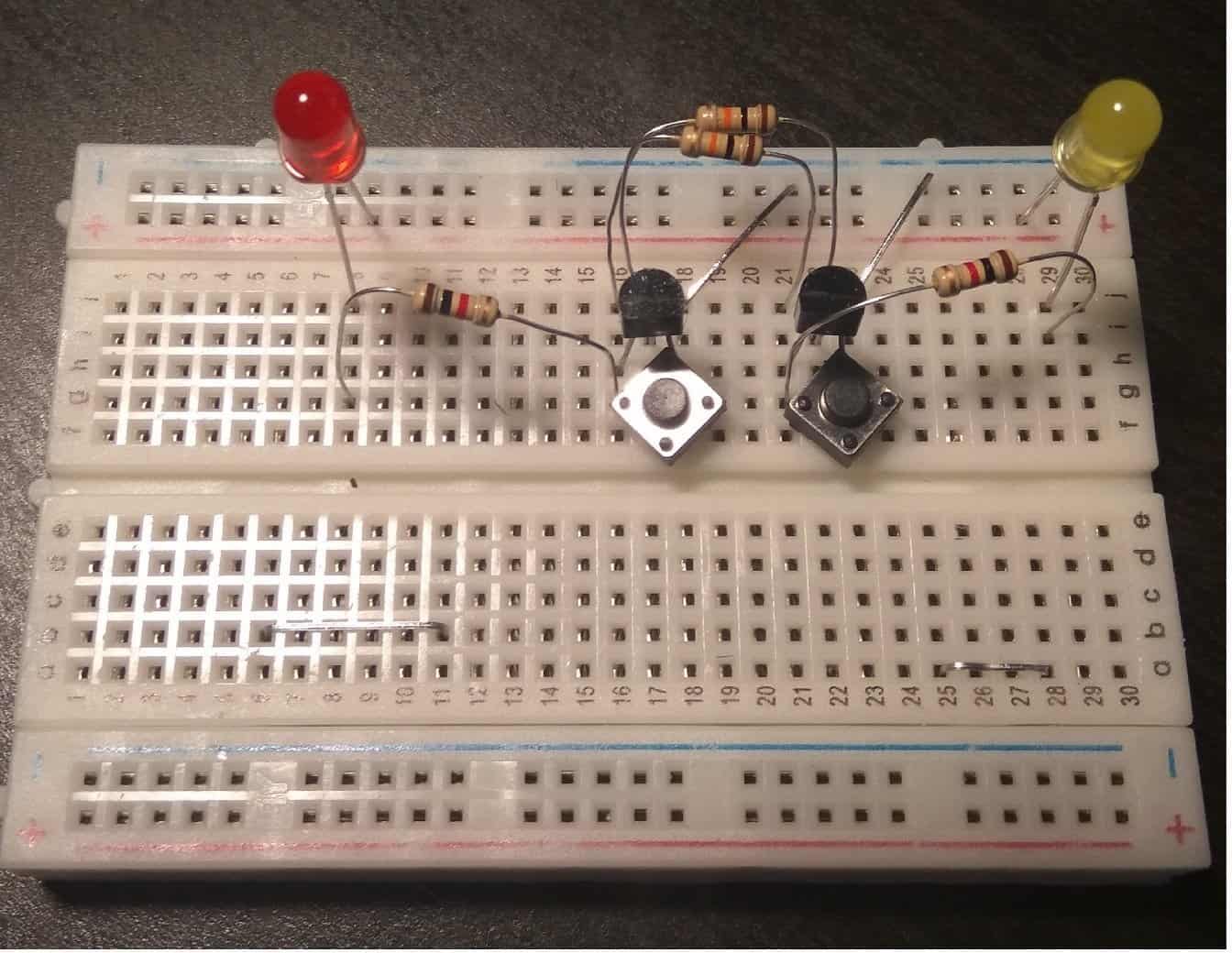

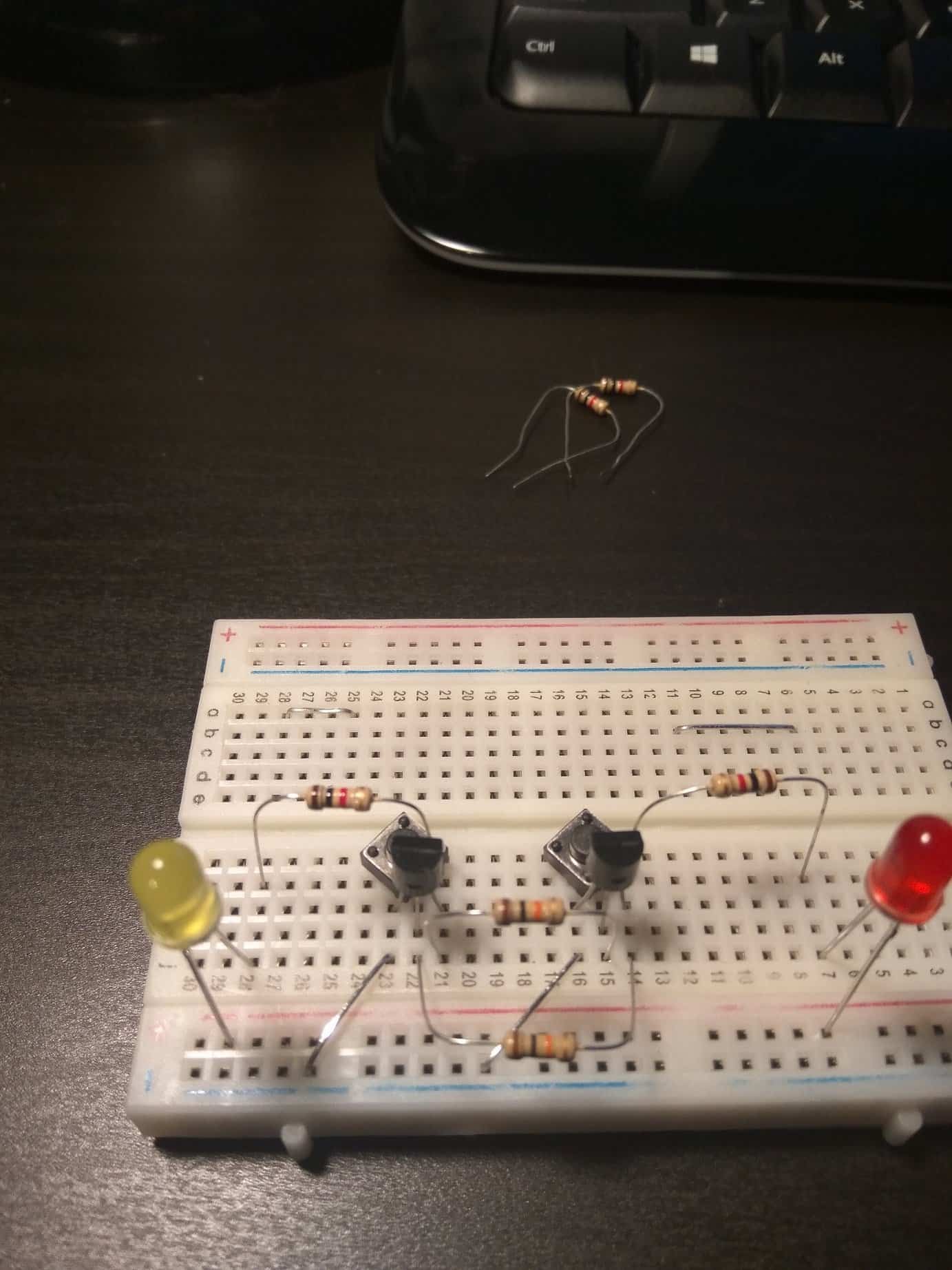

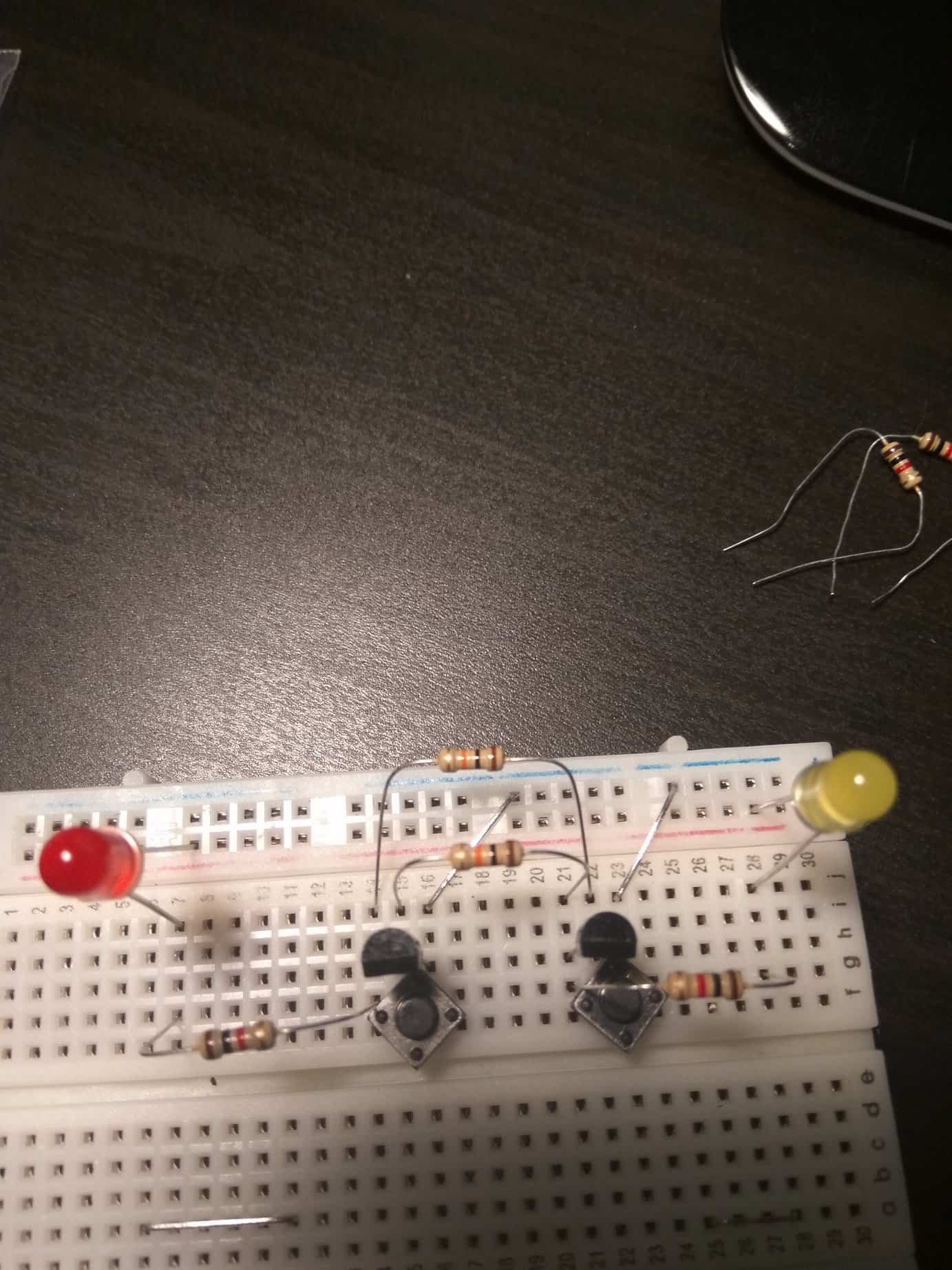

zrobiłem jeszcze raz (choć nie wiem czy ładniej) 😋 ale dodam parę zdjęć z różnych kątów, może będzie łatwiej odczytać układ. Ogólnie nie mam pojęcia w czym może leżeć problem, wszystko wydaje się być na swoim miejscu, a jednak po naciśnięciu switch'a obie diody świecą jednakowo, a po puszczeniu gasną.

[ Dodano: 29-06-2017, 21:16 ]

Problem rozwiązany, przerzutnik działa świetnie! Okazał się być to banał. nie zwróciłem uwagi, że przez przypadek podłączyłem tranzystor pnp zamiast npn. Przeczytałem wcześniejszy post i taki sam problem miał Kajeloki. Po zamianie tranzystorów działa jak trzeba.

Link to post
Share on other sites

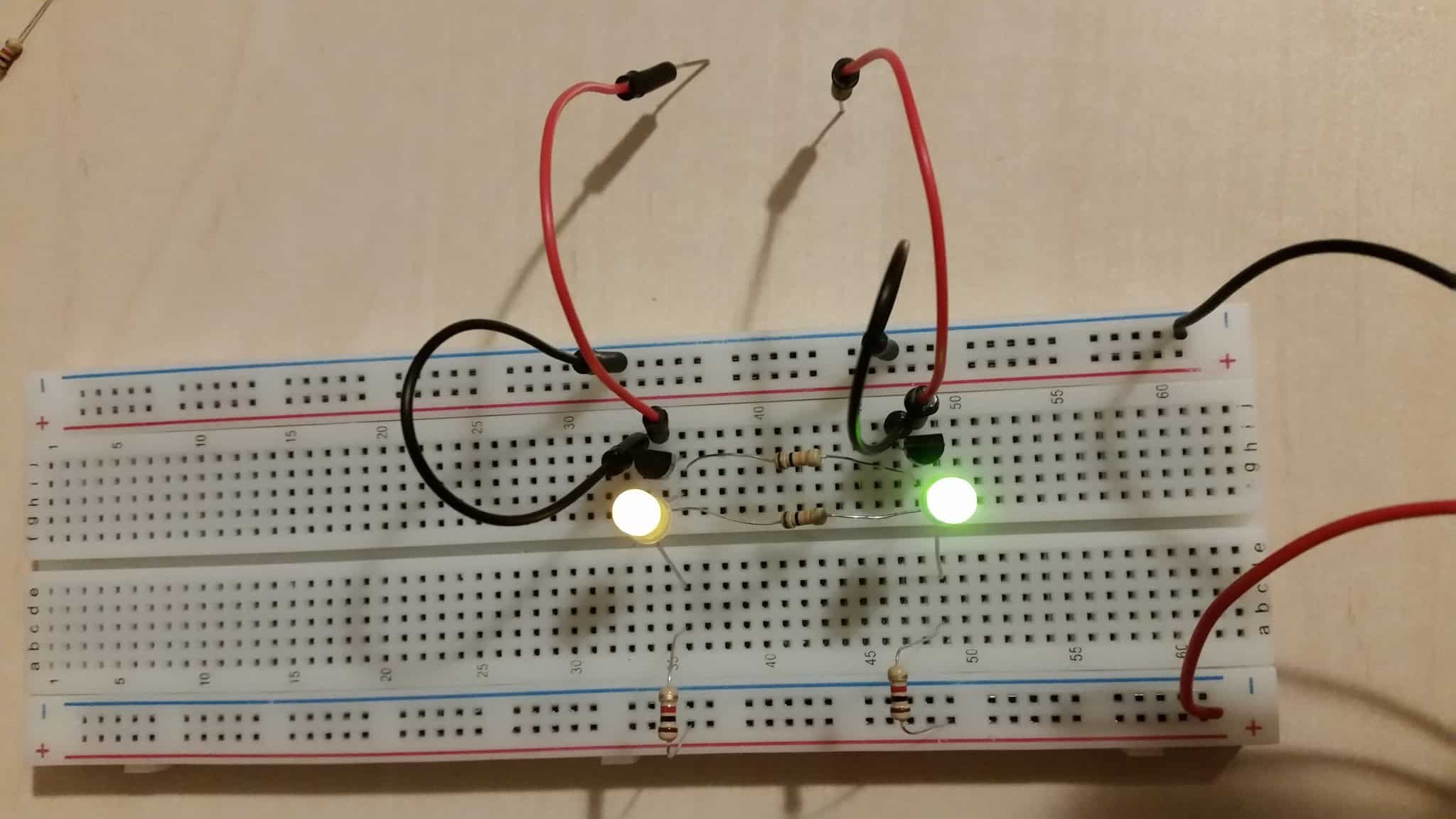

Cześć, zbudowałem układ końcowy przerzutnika ale działa trochę dziwnie. Tzn. od początku układu diody się świecą. Załączanie styków powoduje jedynie zmianę jasności świecenia.

Można prosić o spojrzenie na mój układ i zweryfikowanie co może być problemem ?

Tranzystory sprawdzałem dwa razy i to NPN - BC546 z zestawu Forbota.

Link to post
Share on other sites
Problem rozwiązany, przerzutnik działa świetnie! Okazał się być to banał. nie zwróciłem uwagi, że przez przypadek podłączyłem tranzystor pnp zamiast npn. Przeczytałem wcześniejszy post i taki sam problem miał Kajeloki. Po zamianie tranzystorów działa jak trzeba.

Super, cieszę się, że udało Ci się znaleźć rozwiązanie 🙂

MaxHardcr, tak jak było wspomniane zawsze jedna dioda będzie trochę świeciła. Spróbuj przetestować układ z dwiema identycznymi diodami (ten sam kolor). Zerknij również na kurs lutowania, w którym testowaliśmy raz jeszcze ten układ: Kurs lutowania – #7 – przerzutnik bistabilny, tranzystory

Efekt działania:

Link to post
Share on other sites

Dawid2.0, witam na forum 🙂 Nie mamy nic wspólnego z tą platformą, więc raczej nie. Mamy jednak w planach kurs ESP, więc jeśli chcesz poznać możliwości tego układu, to na pewno znajdziesz tam coś dla siebie. Na ten moment nie wiem jednak kiedy kurs zostanie opublikowany - o wszystkim będziemy informować na blogu 🙂

Link to post
Share on other sites

Witam,
mam problem odnośnie przekaźnika 5V. Na początku w ogóle nie mogłem umieścić go w płytce stykowej, natomiast teraz (po powyginaniu nóżek) wskakuje na miejsce i od razu po cofnięciu ręki, wyskakuje. Męczę się z tym już ze 2-3 godzinki. Mógłby ktoś, coś doradzić?

Pzdr

Link to post
Share on other sites

Ja_Robot, witam na forum 🙂 Faktycznie przekaźnik wchodzi w płytkę dość ciężko - te elementy nie są przystosowane do pracy z płytkami stykowymi. Szkoda byłoby jednak pominąć ten temat, więc postanowiliśmy pójść na mały kompromis i faktycznie włożenie przekaźnika wymaga odgięcia tego jednego, środkowego pinu delikatnie w bok.

Jeśli przekaźnik "wyskakuje" z płytki to proponowałbym dwa rozwiązania:

- spróbuj wpiąć go w inne miejsce płytki, czasami blaszki są już wyrobione i nie trzymają elementów tak, jak powinny,
- druga opcja, to delikatne odgięcie nóżek przekaźnika na bok (dosłownie o 0,5-1mm), dzięki temu powinien mocniej "wskoczyć" w płytkę.

Link to post
Share on other sites
- druga opcja, to delikatne odgięcie nóżek przekaźnika na bok (dosłownie o 0,5-1mm), dzięki temu powinien mocniej "wskoczyć" w płytkę.

Dzięki wielkie. Działa 🙂 , pora w spokoju kontynuować Arduino.

  • Lubię! 1
Link to post
Share on other sites

Witam wszystkich 😃

Mam całkiem nietypowe pytanie, ale uważam, że zamieszczone w odpowiednim dziale (gdyż w tym odcinku kursu jesteśmy m.in. przy przekaźnikach).

Zatem do rzeczy: w przekaźniku, który był w zestawie do I części kursu podstaw elektroniki, ułamałem niestety jedno z wyprowadzeń, w związku z czym wpięcie go do płytki stykowej graniczyło od tego momentu z cudem.

Kupiłem więc nowy przekaźnik w Botlandzie, który okazał się być tak naprawdę modułem.

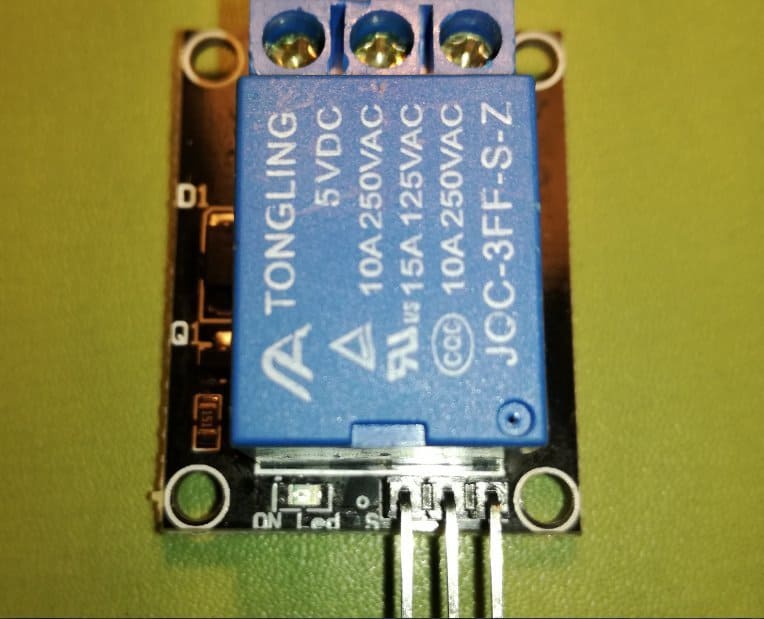

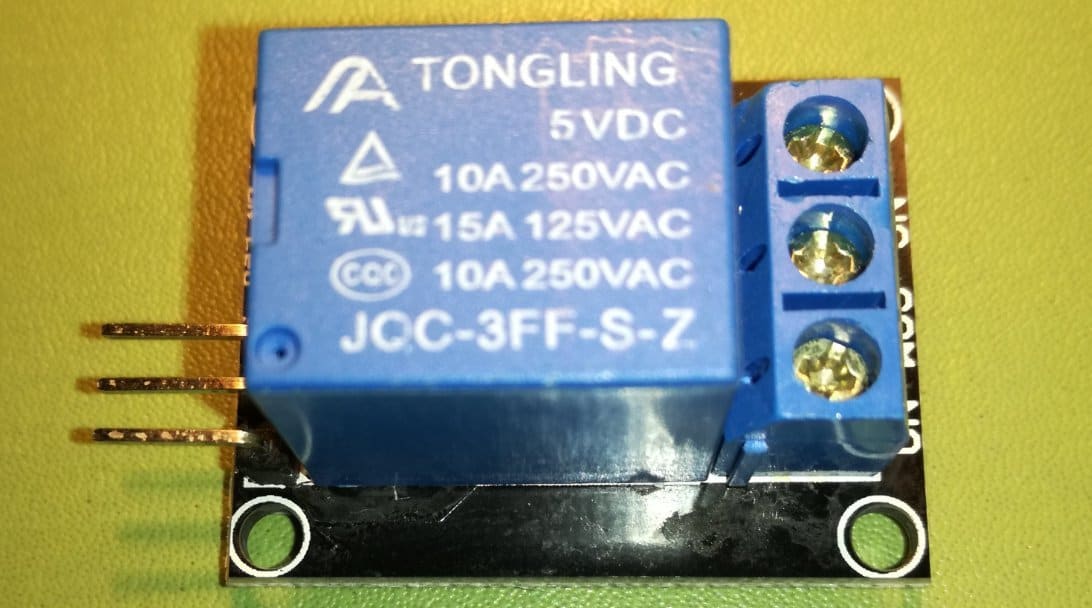

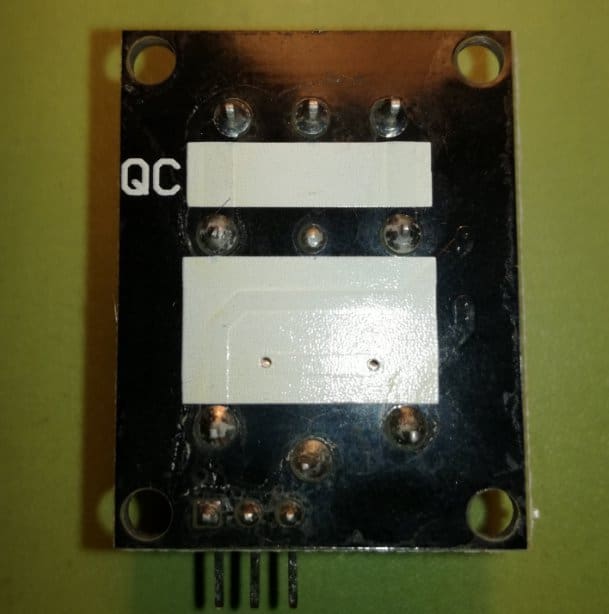

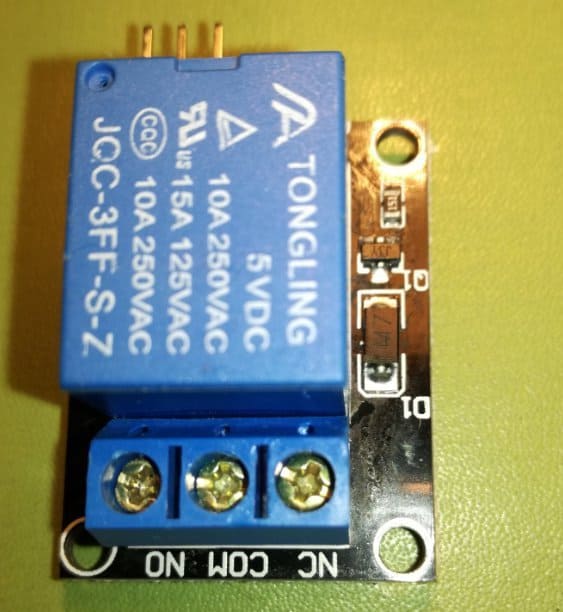

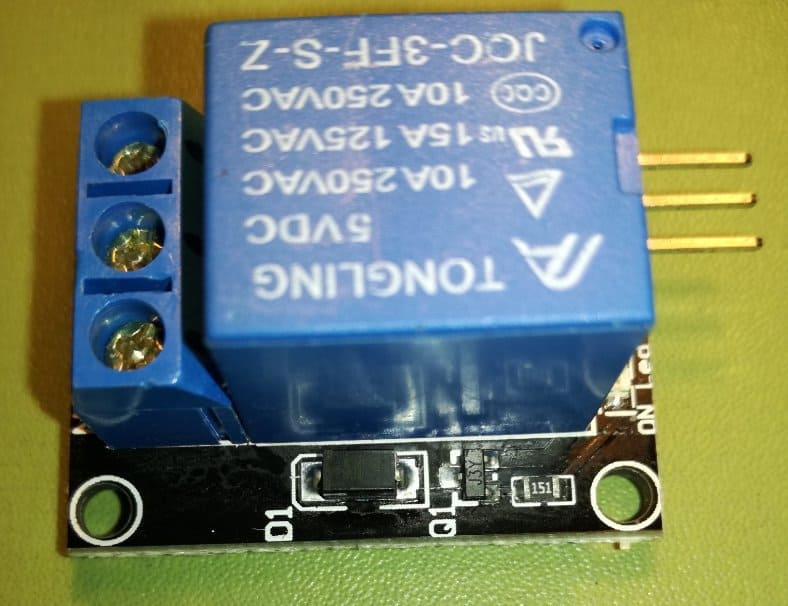

Chciałbym się od Was dowiedzieć, w jaki sposób jest możliwe jego podłączenie na płytce stykowej (o ile jest możliwe) i czy czasami nie jest tutaj wymagana jakakolwiek ingerencja lutownicy (swoją drogą potrafię już lutować, więc to nie byłoby problemem). Produkt ma nazwę: "Moduł przekaźnika bez izolacji optoelektronicznej 5V 10A/125V". Dla zainteresowanych zamieszczam poniżej jego zdjęcia z każdej ze stron. Jedyne, czego aparat nie dał rady uchwycić, to oznaczenia przy tych 3 goldpinach (tuż obok LEDa) - są to kolejno: S, + (plus) oraz - (minus). Prosiłbym o jakąś pomoc, bo jedyne do czego udało mi się dojść, to włączenie LEDa lub uruchomienie elektromagnesu i usłyszenie stukania 😃.

Pozdrawiam.

Link to post
Share on other sites

Oczywiście możesz wetknąć te trzy piny do płytki stykowej, ale nie wiem co chcesz z tym modułem/przekaźnikiem zrobić. Zgodnie z oznaczeniami, do pinu (-) podłączasz masę swojego układu, do pinu (+) podłączasz zasilanie +5V a do wejścia (S) zapodajesz sygnał z czegoś co tym przekaźnikiem ma sterować. Tranzystor sterujący jest już na płytce, więc sygnał podawany do (S) nie musi być silny. Dzięki temu stosunkowo duży przekaźnik możesz włączać bezpośrednio sygnałem z procesora, fotoopornika, tact-switcha itp.

Jedno z wyprowadzeń cewki przekaźnika wisi z pewnością na pinie (+), ale drugie nie jest wyciągnięte na żaden ze złotych pinów więc nie możesz tego modułu traktować jak "gołego" przekaźnika. Nie podawaj na te piny innych napięć/sygnałów niż opisałem (i niż opisuje to dokumentacja na stronie sklepu), bo zepsujesz tranzystor.

W razie desperacji możesz zewrzeć piny (+) z (S). Wtedy na pin (-) podajesz minus, a na oba zwarte plus napięcia 5V i przekaźnik załącza. To niczego nie zepsuje, ale musisz uważać na biegunowość napięcia.

Po stronie wyjściowej (zestyków) masz wygodną kostkę śrubową do podłączenia grubszych przewodów obwodu sterowanego. To może być jakieś oświetlenie, silnik itp, nawet pracujące na 230V AC (maks. 2kW). Bardzo dobrze, że nie możesz czegoś takiego przepuszczać przez płytkę stykową.

Link to post
Share on other sites
