Kurs STM32 - #7 - Liczniki (timery) w praktyce, PWM

[Kryju]

dziekuje zatem za odpowiedz 🙂

Wszystko nabralo przyjemniejszych barw.

Jednak pozostaje jeszcze kwestia pomiaru czasu z zegarkiem - dioda miga za szybko. Dlaczego?

Mam ku temu pewne poszlaki - korzystam z innego IDE - CoIDE 1.7.8. W nim za pomoca prostego kreatora dodaje komponenty - miedzy innymi system_stm32f10x.c. Nie znalazlem w tym pliku wskazanych linijek kodu - zamiast nich jest to:

    /*  PLL configuration: PLLCLK = HSE * 9 = 72 MHz */
   RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE |
                                       RCC_CFGR_PLLMULL));
   RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9);

Patrzac na komentarz - wykorzystany jest tutaj zegar HSE (w tym przypadku 8MHz) zamiast HSI. Jednak chyba potrzebuje wiecej czasu na przejrzenie dokumentacji do STM zanim bede w stanie cos wiecej o nich powiedziec - obecnie nie mam pojecia czym sie roznia;)

Mozliwe zatem ze timer na mojej plytce jest taktowany zegarem 72Mhz? Wydaje sie to raczej dziwne jezeli 64Mhz jest ograniczeniem sprzetowym.

Plik system_stm32f10x.c jest w wersji:

* @file system_stm32f10x.c

* @author MCD Application Team

* @version V3.5.0

* @date 11-March-2011

* @brief CMSIS Cortex-M3 Device Peripheral Access Layer System Source File.

dziekuje i pozdrawiam

[Elvis]

Jeśli używasz HSE to pewnie masz inną płytkę niż polecana w kursie - na niej nie powinien działać zewnętrzny rezonator skoro nie jest montowany. Używając innego środowiska, masz też inne pliki startowe, potencjalnie inną wersję biblioteki. Na przyszłość załóż proszę nowy temat, tak żeby uwagi i odpowiedzi nie mieszały użytkownikom kursu w głowach.

A co do pracy na 72MHz - to nie jest "twarde" ograniczenie, pewnie dałoby się przetaktować procesor i na więcej. To trochę jak z overclocking-iem - zwykłych komputerów, da się, ale można coś popsuć. 72MHz, ew. 64 dla HSI to parametry gwarantowane przez producenta. Ale z chłodzeniem ciekłym azotem, podwyższaniem napięcia i innymi sztuczkami pewnie dałoby się uzyskać więcej.

[Kryju]

plytke zamowilem w zestawie z Forbota 🙂 zatem jest to dokladnie ten model o ktorym mowa w kursie. Nie przypuszczalem ze wybor IDE bedzie mial tu jakies znaczenie. Zatem to musi byc kwestia samych bibliotek - ale nie moglem wiedziec ze z kazdym IDE beda one inne 🙂. Dziekuje w kazdym razie za pomoc.

Pozdrawiam

[Elvis]

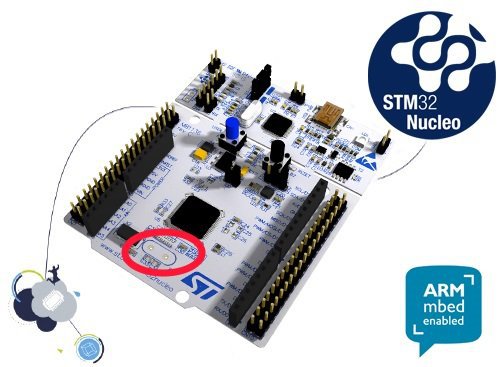

To bardzo ciekawe, czy mógłbyś sprawdzić obecność rezonatora X3 na płytce? W momencie pisania kursu Nucleo nie były w niego wyposażone. Jeśli producent to zmienił, byłaby to cenna informacja. Rezonator, albo raczej miejsce na jego montaż zaznaczyłem na czerwono, żeby nie było niejasności o którym elemencie mówimy:
