Technika cyfrowa - #3 - układy CMOS z bramkami

[Bsatola]

Jakiego programu używacie do rysowania schematów?

[Treker (Damian Szymański)]

@Bsatola próbowaliśmy różnych metod EAGLE, Fritzing, ale ostatecznie wszystkie nowe materiały powstają w 100% od zera w Corelu.

[Bsatola]

@Treker ok, dziękuję za odpowiedź. Bardzo profesjonalnie wyglądają te schematy, podobnie jak cały kurs 😉

[Anno]

@Treker Tak samo jak inni miałem zagwostkę z rezystorem 3,3k, poprzednie przykłady nauczyły mnie że dioda może brać do 20mA a tu nagle rezystor 3,3k. Brakło właśnie tej informacji o limitacjach bramki, bo podejrzewam że nie ja pierwszy mam problem z odczytaniem tej informacji z datasheetów.

Przydał by się oddzielny artykuł o tym jak czytać datasheety producentów, z jakąś prostą tabelką opisującą jakieś podstawowe słownictwo/oznaczenia (wiem że każdy podzespół będzie miał swoje specyficzne parametry, ale mimo wszystko może uda się zebrać jakąś część wspólną?). Rozumiem że to kwestia wprawy, znajomości angielskiego i odrobina była już pokazana w kilku artykułach, ale to jest nazewnictwo specyficzne dla tej działki i patrząc na datasheet dla tych bramek (https://www.taydaelectronics.com/datasheets/A-889.pdf) nie potrafię bezpośrednio wskazać gdzie jest ten wspomniany 1mA na wyjściu bramki. czym jest Vo, Vin, Vdd? Vdd rozumiem zasilanie pinu 14, Vin to wejścia bramki a Vo wyjście bramki? Jeśli tak to coś się nie zgadza bo według tabelki na Vin powinniśmy podawać od 0,15-0,5V a podajemy ~6V.

Mimo wszystko kawał dobrej roboty z kursem 😉

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Treker (Damian Szymański)]

@Anno witam na forum i dziękuję za wartościowe informacje zwrotne - będziemy działać 🙂 Właśnie odświeżamy kurs elektroniki (poziom II) - premiera jeszcze w tym roku. Później od razu zajmiemy się za TC - będzie kilka niespodzianek. Postaramy się również przygotować materiały na temat analizowania not katalogowych.

[szumen]

Dlaczego dajemy rezystor 3.3 k do diody? Jest jakiś konkretny powód że bezpieczniej jest tam dać 3,3k? Robiłem kursy elektroniki I i II i tam były używane rezystory w przedziale 330 do 1k.

[Gieneq]

@szumen akurat taki rezystor jest w zestawie, nie ma to aż takiego znaczenia. Jest jeden powód ale nie wpływa to na zadania z kursu - obciążalność wyjściowa bramek, ale napiera to znaczenia gdy to co podłączasz do wyjść układów scalonych pobiera względnie większy prąd, albo jest tego więcej.

[roswaal]

Czy ktoś mógłby mi wytłumaczyć znaczenie rezystora 10 kΩ w układzie z bramkami NOT?

EDIT:

Dzięki, już nie trzeba.

Edytowano Lipiec 4, 2021 przez roswaal

[Gieneq]

@roswaal witam na forum 🙂 Przepraszam, że nie podjęliśmy wcześniej tego tematu.

Dnia 2.07.2021 o 17:17, roswaal napisał:

Dzięki, już nie trzeba.

Do czego udało Ci się dojść?

[quadric]

Dnia 2.07.2021 o 17:17, roswaal napisał:

Czy ktoś mógłby mi wytłumaczyć znaczenie rezystora 10 kΩ w układzie z bramkami NOT?

EDIT:

Dzięki, już nie trzeba.

A ja bym chyba jednak poprosił. Ogólnie czytając ten artykuł dowiedziałem się jak to złożyć i że działa, ale zupełnie nie jest (wg mnie) wytłumaczona zasada działania (albo ja jestem taki ciemny).

Z mojego punktu widzenia jeśli nie naciśniemy przycisku to ani prąd nie leci do pinu 1 ani nie płynie przez rezystor 10K. Jak wciśniemy przycisk to prąd sobie leci do pinu 1 i przez rezystor do masy? Po co jest ten rezystor? Czemu prąd nie może po prostu płynąc do pinu 1? Rozumiem to tak, że prąd nie płynie do pinu 1 (stan 0) więc na pinie 2 robi się stan wysoki (napięcie) i dlatego dioda świeci. Jak naciśniemy przycisk to na pinie 1 robi się stan wysoki, więc na pinie 2 robi się niski (0) więc dioda nie działa, dobrze rozumiem? Jeśli tak to do czego ten rezystor 10K?

// EDIT: albo dobra, chyba kumam. Pin 1 jest wejściem więc żeby nie "wisiał" w powietrzu jest wpięty do masy (co daje stan niski) i gdy wciskamy przycisk to stan wysoki ustawi się pinu 1 a "ominie" rezystor ponieważ ma łatwiejszą drogę, tak?

Edytowano Listopad 25, 2021 przez quadric

[Pierunek]

I rozdział zaliczony NOT , OR , AND , WINDA

Edytowano Grudzień 9, 2021 przez Pierunek
edycja

[Gieneq]

@Pierunek Super! 🙂

[MrKu5z]

Witam wszystkich! Tak jak koledzy powyżej, mam pytanie odnośnie rezystora 10kΩ, który wpinamy między przycisk a wejście bramki i dajemy do masy - w jaki sposób działa i spełnia swoją funkcję? Pozdrawiam!

Edytowano Luty 20, 2022 przez MrKu5z

[Gieneq]

@MrKu5z witam serdecznie 🙂 rezystor ten to tzw. pulldown, czyli utworzenie słabego zera. Gdy przycisk nie jest wciśnięty na wejściu jest stan zero, dlatego że przez znikomy prąd nie ma większego spadku napięcia i na obu krańcach rezystor jest podobno napięcie. Ale gdy wciskasz przycisk to napięcie które jest bezpośrednio przyłożone do wejścia (opór przełącznika jest znikomo mały) zaczyna przeważać i niweluje słabe podciągnięcie zera.

Jest to bardzo częsty układ, np w kursie Arduino masz pullup w przykładach z różnymi przełącznikami.

[Misioo]

Cześć,

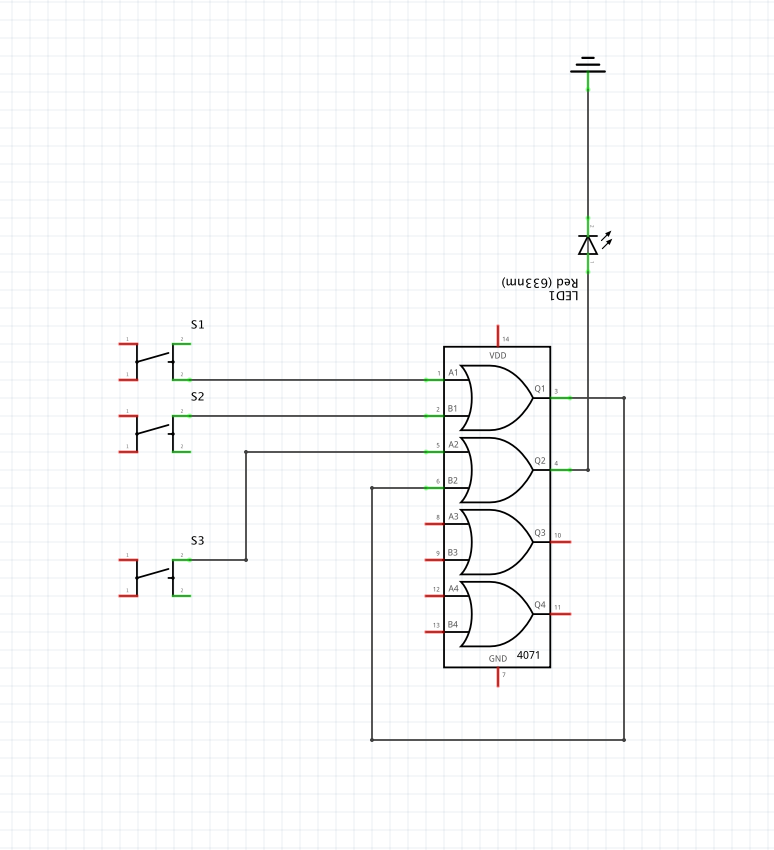

czy mogę w obrębie pojedynczego układu scalonego, np. CD4071 (4xOR,) połączyć wyjście jednej z bramek na wejście kolejnej? Przykładowo po to, by uzyskać OR dla w sumie 3 wejść. Wrzucam mocno uproszczony schemat dla lepszego wyjaśnienia sensu zapytania.
