Tyrystor - co warto wiedzieć?

Tyrystor to element elektroniczny, który umożliwia sterowanie przepływem prądu. Od tranzystora różni się tym, że po jednorazowym załączeniu trwa w stanie przewodzenia aż do zaniku prądu obciążenia.

W świecie elektroniki tyrystory odgrywają kluczową rolę jako elementy sterujące przepływem prądu. Są powszechnie nazywane jednokierunkowymi zaworami elektrycznymi i znajdują zastosowanie w różnorodnych urządzeniach. W tym artykule dowiesz się, czym jest tyrystor, jak dokładnie działa oraz gdzie można go znaleźć w codziennych zastosowaniach. To kompletne kompendium wiedzy pozwoli ci lepiej zrozumieć te niezwykle wszechstronne komponenty elektroniczne.

Tyrystor jako jednokierunkowy przełącznik elektryczny

Tyrystor, często opisywany jako jednokierunkowy przełącznik elektryczny, odgrywa kluczową rolę w zarządzaniu przepływem prądu w obwodach elektrycznych. Aby zrozumieć, co to jest tyrystor i jak funkcjonuje, warto przyjrzeć się jego podstawowej funkcji jako przełącznika kontrolującego jednokierunkowy przepływ prądu.

Działa on na podobnej zasadzie jak zawór wodny, który umożliwia przepływ cieczy tylko w jednym kierunku, pozwalając na kontrolowane zarządzanie przepływem oraz jego włączanie i wyłączanie. Mechanizm działania tyrystora opiera się na złączu półprzewodnikowym, które po odpowiednim wzbudzeniu umożliwia przepływ prądu od anody do katody.

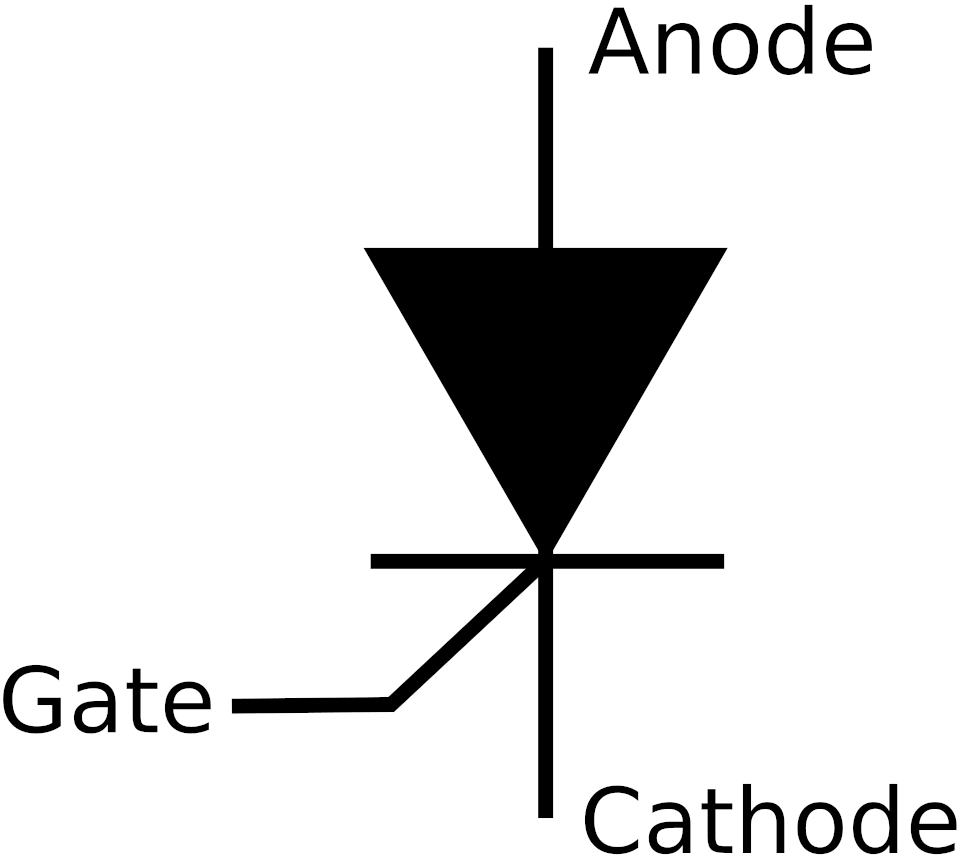

Symbol tyrystora

W praktyce, tyrystor jest szczególnie użyteczny w obwodach wymagających dużych prądów i napięć, gdzie jego zdolność do sterowania przepływem prądu przez zmianę stanu między przewodzeniem a zablokowaniem znajduje szerokie zastosowanie. Dzięki swojej funkcjonalności, tyrystory znalazły zastosowanie w różnorodnych dziedzinach, od urządzeń przemysłowych po sprzęty domowe.

Ich wydajność i niezawodność sprawiają, że są niezbędnym elementem współczesnych systemów elektronicznych, gdzie kontrolowany przepływ energii jest kluczowy dla funkcjonowania urządzeń. Tyrystory są elementami wykonawczymi prostowników sterowanych, umożliwiających regulacją wartości skutecznej napięcia wyjściowego. O ich wytrzymałości niech świadczy fakt, że są stosowane chociażby w napędzie lokomotyw elektrycznych.

Budowa i zasada działania tyrystora

Aby zrozumieć, jak działa tyrystor, warto zacząć od analizy jego struktury półprzewodnikowej oraz zasady działania. Tyrystor składa się z czterech warstw półprzewodnikowych, które tworzą trzy złącza: P-N-P-N. Ta struktura przypomina połączenie dwóch tranzystorów, co pozwala na sterowanie przepływem dużego prądu przy pomocy małego prądu bramkowego.

W momencie dostarczenia impulsu do bramki, złącze zostaje wzbudzone, umożliwiając przepływ prądu między anodą a katodą. Krokiem kluczowym w zrozumieniu, jak działa tyrystor, jest znajomość jego warunków przewodzenia i blokowania, gdzie przestaje przewodzić dopiero po zaniku prądu płynącego od anody do katody. Dzieje się tak z reguły w momencie zaniku prądu do zera, wywołanym przejściem napięcia przez zero w obwodach napięcia przemiennego.

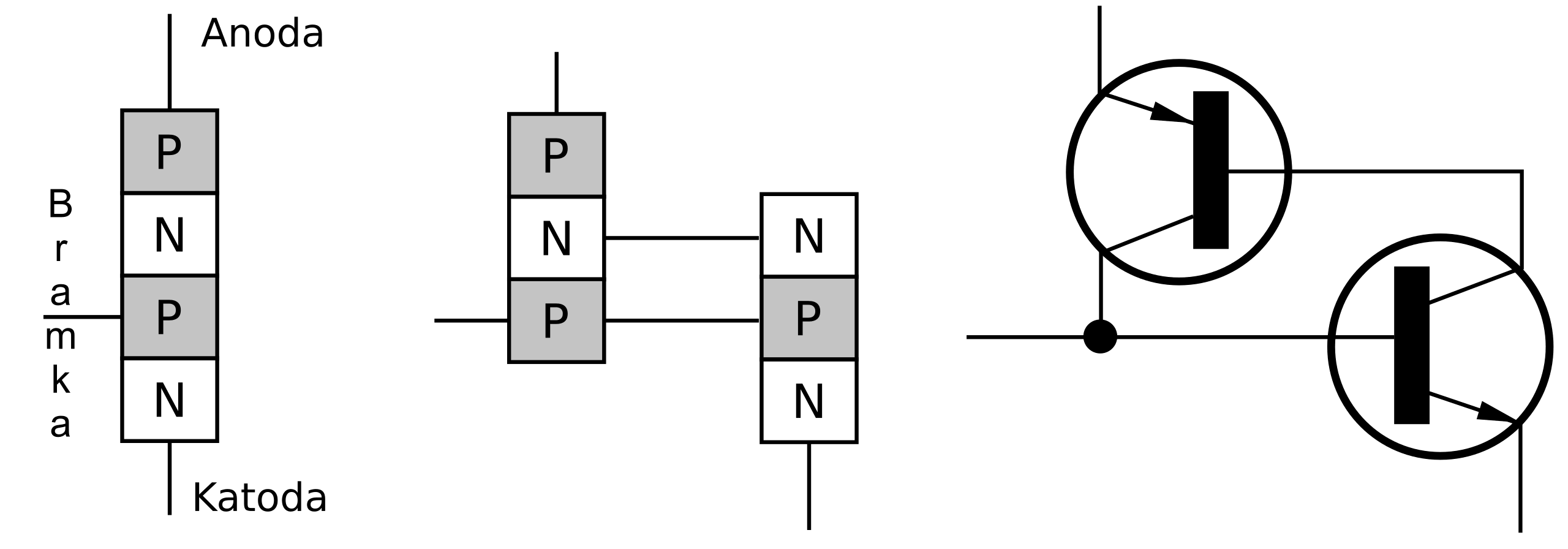

Struktura tyrystora i jego uproszczony model tranzystorowy

Symbol elektryczny tyrystora przedstawiany jest za pomocą strzałki pomiędzy anodą a katodą, wskazując kierunek przepływu prądu. W schematach elektrycznych często ilustruje się go jak diodę z dodatkowym zaciskiem bramki. Takie przedstawienie pozwala zrozumieć jego zasadniczą funkcję jako elementu sterującego, który działa na zasadzie zaworu, umożliwiającego jednokierunkowy przepływ prądu.

W codziennych zastosowaniach tyrystory są szeroko wykorzystywane w układach zasilania i przekształtnikach prądu, gdzie ich zdolność do szybkiego przełączania stanu przewodzenia jest nieoceniona. Zrozumienie budowy i zasady działania tyrystora jest kluczowe dla efektywnego projektowania systemów elektronicznych i energoelektronicznych, w których precyzyjne zarządzanie energią jest niezbędne.

Tyrystor posiada swoje właściwości dzięki występowaniu w jego strukturze dodatniego sprzężenia zwrotnego, które przyspiesza proces załączania i podtrzymuje przepływ prądu po zaniku impulsu sterującego bramką. To również powoduje, że cechuje go bardzo szybkie narastanie prądu obciążenia po załączeniu, wyrażane w amperach na mikrosekundę [A/μs] - takich wartości nie osiągają nawet najpotężniejsze tranzystory.

Różne typy tyrystorów: SCR i GTO

W świecie elektroniki, tyrystory występują w kilku różnych typach, z których najpopularniejsze to SCR (ang. Silicon Controlled Rectifier) oraz GTO (ang. Gate Turn-Off Thyristor). Tyrystor SCR, czyli prostownik sterowany krzemowy, działa jako jednokierunkowy zawór elektryczny, który pozwala na sterowanie dużymi prądami dzięki małemu sygnałowi na bramce. Ten typ tyrystora jest powszechnie wykorzystywany w aplikacjach przemysłowych, takich jak regulacja mocy w układach oświetleniowych oraz kontroli prędkości silników. Jego główną zaletą jest zdolność do utrzymania stanu przewodzenia aż do momentu zaniku prądu.

W przeciwieństwie do SCR, tyrystor GTO pozwala na wyłączenie przepływu prądu także poprzez sygnał na bramce, co daje większą kontrolę w dynamicznych układach zasilania. Dzięki tej funkcjonalności, tyrystory GTO znajdują zastosowanie w systemach wymagających szybkiego przerywania przepływu energii, takich jak zaawansowane przetwornice mocy i napędy o regulowanej prędkości.

Zastosowanie tyrystorów w elektronice

Tyrystory, nazywane niekiedy "elektronicznymi zaworami", znajdują szerokie zastosowanie w elektronice, oferując niezawodne i precyzyjne zarządzanie przepływem prądu. Ich wszechstronność sprawia, że są kluczowym elementem w aplikacjach przemysłowych i konsumenckich. W przemyśle, zastosowanie tyrystora obejmuje regulację napięcia w systemach napędowych, gdzie precyzyjne sterowanie prędkością silników elektrycznych jest kluczowe. Tyrystory umożliwiają także kontrolę mocy w systemach oświetleniowych i grzewczych oraz są niezastąpione w przetwornicach mocy, które wymagają efektywnego przekształcania prądu dla zasilania różnorodnych urządzeń.

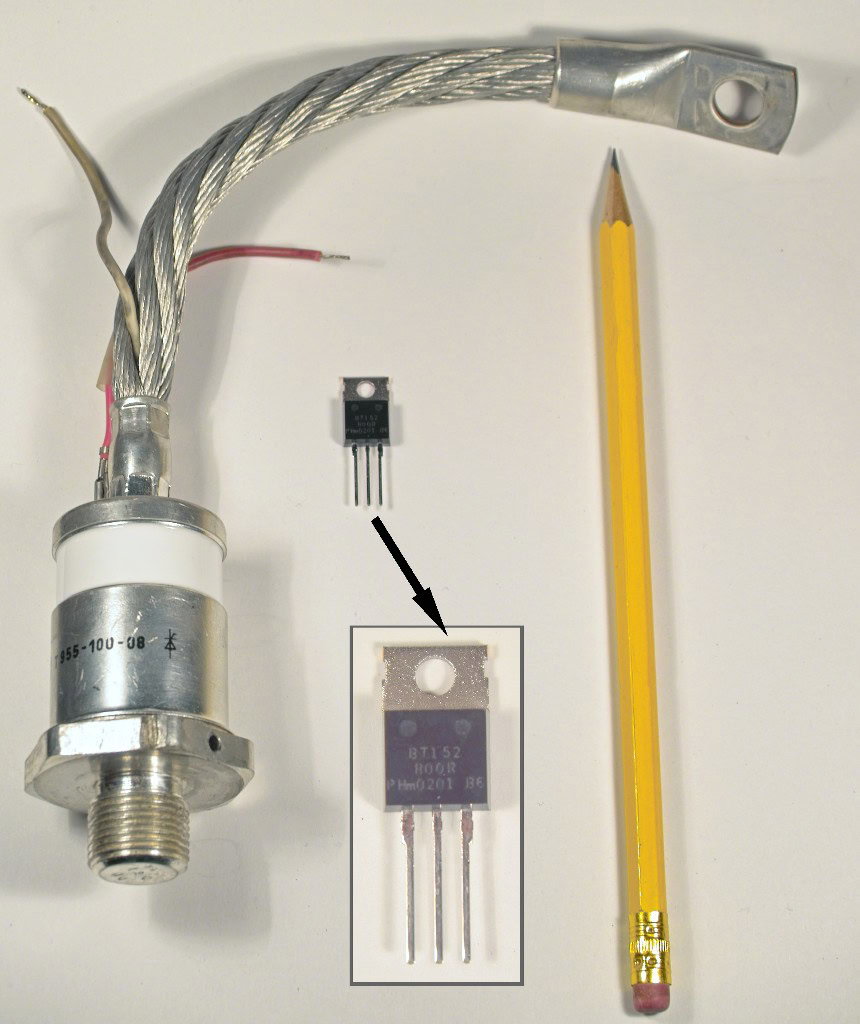

Tyrystory w różnych obudowach: duży na prąd do 100 A, mały do 13 A

W życiu codziennym, tyrystor elektronika znalazł miejsce w szeregu urządzeń domowych, od sprzętu AGD, po nowoczesne systemy zarządzania energią. W urządzeniach takich jak odkurzacze z regulacją mocy czy prostowniki do ładowania akumulatorów, tyrystory zapewniają optymalne działanie przez kontrolę przepływu energii. Ponadto, w coraz bardziej zautomatyzowanym świecie, tyrystory są kluczowe dla funkcjonowania zaawansowanych systemów sterowania w domach i budynkach, oferując narzędzie do oszczędzania energii i zwiększania efektywności pracy systemów elektronicznych. Tak szerokie zastosowania tyrystorów wskazują na ich fundamentalną rolę we współczesnych rozwiązaniach technologicznych.
