LM317 - co warto wiedzieć?

LM317 to jeden z najpopularniejszych stabilizatorów liniowych, mający wiele zastosowań w elektronice. Ma bardzo prostą aplikację, wbudowane zabezpieczenia oraz niską cenę.

Dzięki temu artykułowi zrozumiesz, jak działa ten układ i jakie są jego kluczowe parametry techniczne. Przedstawimy praktyczne zastosowania stabilizatora LM317 oraz omówimy jego wady i zalety. Poznasz także właściwości obudowy TO-220 oraz proces montażu THT, co pomoże Ci w pełni wykorzystać możliwości tego wszechstronnego komponentu.

Jak działa stabilizator LM317?

Stabilizator napięcia LM317 to popularny, trójkońcówkowy, regulowany stabilizator liniowy, szeroko stosowany w branży elektronicznej z uwagi na swoją wszechstronność i prostotę użycia. Działa na zasadzie regulacji napięcia wyjściowego poprzez wewnętrzny, precyzyjny układ regulacyjny, który utrzymuje stałe napięcie na wyjściu mimo zmian w napięciu wejściowym lub obciążeniu. LM317 potrafi dostarczyć regulowane napięcie wyjściowe w zakresie od 1,25 V do 37 V, co czyni go idealnym rozwiązaniem dla wielu zastosowań, od prostych zasilaczy laboratoryjnych po bardziej złożone układy elektroniczne.

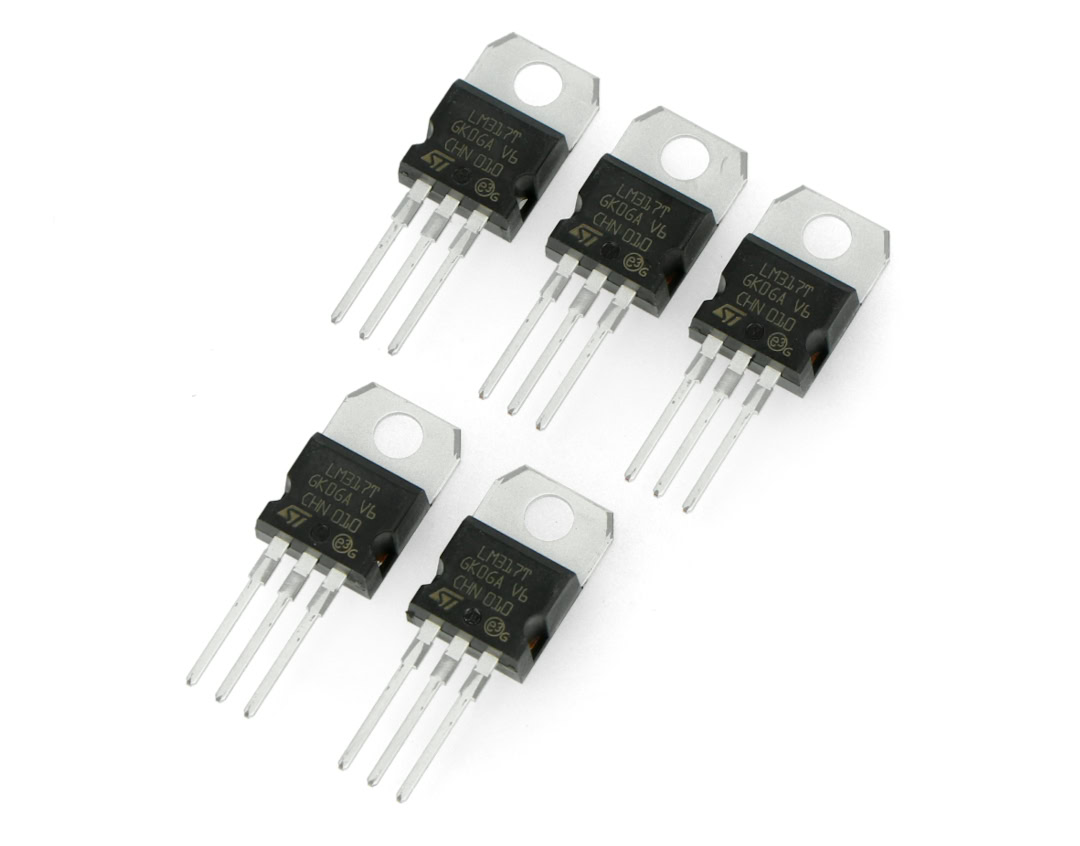

Stabilizatory LM317 w obudowie TO220

Odpowiedź na pytanie, co to jest LM317, obejmuje jego zdolność do stabilizacji napięcia i tłumienia tętnień, co znacząco zwiększa stabilność i niezawodność zasilanych układów. LM317 jest de facto źródłem napięcia odniesienia ze wzmacniaczem błędu zintegrowanym z funkcją kontrolera napięcia, którego zadaniem jest kompensowanie zmian napięcia oraz utrzymywanie go w zadanym zakresie.

LM317 ma również wbudowane zabezpieczenia: przed przegrzaniem i przed przepływem nadmiernego prądu wyjściowego. Dzięki swoim zaawansowanym funkcjom i łatwej implementacji, LM317 jest nieodłącznym komponentem w wielu projektach elektronicznych, zarówno amatorskich, jak i profesjonalnych, oferując elastyczność oraz skuteczność.

Kluczowe dane techniczne LM317

Dane techniczne LM317 to kluczowy aspekt przy planowaniu jego wykorzystania w projektach elektronicznych. Ten popularny stabilizator liniowy charakteryzuje się wieloma parametrami, które gwarantują jego niezrównaną funkcjonalność oraz uniwersalność w zastosowaniach.

Przede wszystkim, zakres napięcia wejściowego dla LM317 wynosi od 3 V do 40 V (w wersji HV do 60 V), co pozwala na wszechstronne wykorzystanie tego komponentu. Jest on w stanie dostarczyć napięcie wyjściowe regulowane w przedziale od 1,25 V do 37 V pod pełnym obciążeniem, co czyni go niezwykle elastycznym w różnych aplikacjach elektroniki. Jego podstawowa aplikacja wykorzystuje jedynie dwa rezystory i dwa kondensatory.

Podstawowy układ pracy stabilizatora LM317

Co więcej, LM317 posiada istotne specyfikacje dotyczące wydajności prądowej. Podstawowa wersja tego stabilizatora umożliwia przepływ prądu wyjściowego do 1,5 A, co jest wystarczające dla większości standardowych urządzeń elektronicznych. Pozostałe kluczowe dane techniczne LM317 obejmują:

• Minimalny prąd spoczynkowy wynoszący zaledwie 50 µA, co zapewnia oszczędność energii.
• Wysoką skuteczność tłumienia tętnień napięcia, sięgającą 80 dB, co znacząco poprawia filtrację napięcia zasilającego układ.
• Zakres temperatury pracy od 0°C do +125°C, dzięki czemu LM317 może funkcjonować w trudnych warunkach środowiskowych.

Praktyczne zastosowania stabilizatora LM317

Zastosowanie LM317 w praktyce jest niezwykle szerokie, co potwierdza jego popularność wśród elektroników. Dzięki zdolności do regulacji napięcia wyjściowego, LM317 idealnie sprawdza się jako prosty zasilacz do urządzeń elektronicznych, które wymagają stabilnego napięcia DC. Na przykład, w projektach DIY, takich jak konstrukcja zasilaczy laboratoryjnych czy ładowarek akumulatorów, stabilizator LM317 pozwala na łatwe dostosowanie napięcia do specyficznych potrzeb użytkownika.

Układ ten znajduje także zastosowanie w systemach audio, gdzie umożliwia zredukowanie zakłóceń i szumów z zasilania, co przekłada się na poprawę jakości dźwięku. Przez lata powstało wiele różnych sposobów aplikacji tego prostego stabilizatora, głównie w postaci ładowarek i zasilaczy warsztatowych z ograniczeniem prądowym. Jego mniej popularna odmiana - LM337 - przeznaczona jest do stabilizacji napięcia ujemnego względem masy.

Innym, powszechnym zastosowaniem LM317 jest ochrona układów scalonych przed nadmiernym napięciem, co jest kluczowe w delikatnych systemach sterowania mikroprocesorowego. Układu LM317 można również użyć w projektach oświetleniowych jako regulator prądu w diodach LED, co zapewnia stabilne i długowieczne działanie diod. Dzięki swojej wszechstronności i efektywności, LM317 sprawdza się w różnorodnych aplikacjach elektroniki, zarówno w rozwiązaniach profesjonalnych, jak i amatorskich, umożliwiając pełne wykorzystanie jego potencjału w projektach wymagających niezawodnego zasilania.

Właściwości obudowy TO-220 i montaż THT

Obudowa TO-220 jest jednym z najczęściej wykorzystywanych typów obudów w elektronice, zwłaszcza dla stabilizatorów napięcia jak LM317. Jest to wytrzymała i stosunkowo niewielka obudowa, która zapewnia efektywne odprowadzanie ciepła dzięki możliwości montażu radiatora. To niezwykle ważna cecha, szczególnie w przypadku komponentów o dużej wydajności prądowej, takich jak LM317, które mogą generować znaczną ilość ciepła podczas pracy. TO-220 składa się z trzech końcówek, co ułatwia proces montażu i integracji z układami elektronicznymi, pozwalając na solidne i trwałe połączenia.

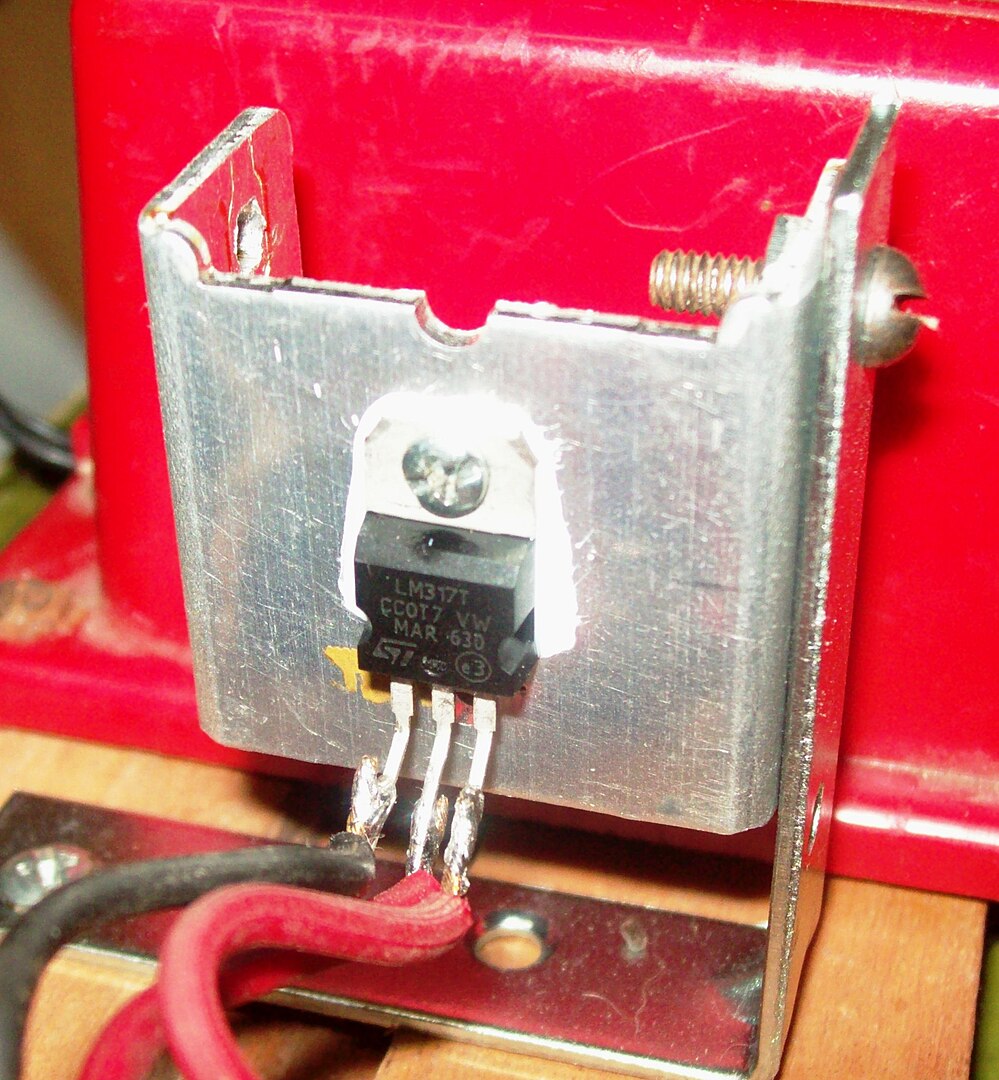

Stabilizator LM317 na radiatorze

Montaż THT (Through-Hole Technology) jest tradycyjną metodą umieszczania komponentów na płytkach drukowanych, która, pomimo rozwoju technologii SMT, wciąż cieszy się popularnością ze względu na swoją niezawodność. Kluczowe aspekty montażu THT, które wpływają na konstrukcję i stabilne działanie urządzeń, obejmują:

• Zapewnienie mocnych połączeń mechanicznych i elektrycznych, co jest ważne dla trwałości urządzenia.
• Umożliwienie stosowania większych komponentów, które mogą wymagać dodatkowego chłodzenia lub zdolnych do przewodzenia prądu o znacznym natężeniu.
• Prostotę napraw i modyfikacji, co jest korzystne szczególnie w projektach hobbystycznych i prototypowych.

Te właściwości sprawiają, że obudowy TO-220 i montaż THT są doskonałym wyborem w aplikacjach wymagających niezawodności i elastyczności konstrukcji oraz łatwości modyfikacji.
