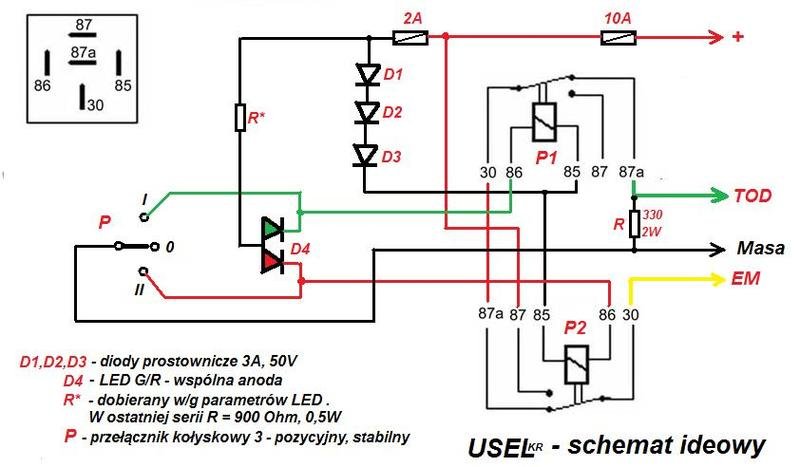

Treker (Damian Szymański) Sierpień 18, 2017 Udostępnij Sierpień 18, 2017 darekcho, witam na forum 🙂 Do tej pory trochę specjalnie nie poruszamy w żadnych tekstach tematów związanych z napięciem zmiennych, bo nie było zbyt wielu zainteresowanych czytelników (przynajmniej kiedyś). Nie wykluczam jednak, że za jakiś czas zajmiemy się tematem szerzej - dzięki za sugestię 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Sierpień 22, 2017 Udostępnij Sierpień 22, 2017 Kolejny artykuł uzupełniający kurs elektroniki, który jest również związany z doborem rezystorów: Czym jest moc? Jak dobrać odpowiednie elementy? Cytuj Link do komentarza Share on other sites More sharing options...
krzysiek050 Sierpień 30, 2017 Udostępnij Sierpień 30, 2017 Zastanawia mnie jedna rzecz. Gdy zasilamy diodę np. z 9V, większość mocy tracona jest na rezystorze a nie na diodzie. Czyli układ taki ma bardzo małą sprawność. Czy dałoby się ograniczyć prąd diody tranzystorem PNP lub NPN? Zakładając że moglibyśmy bardzo dokładnie wysterować prąd bazy, to również ustalilibyśmy idealny prąd jaki ma płynąć przez diodę. Czy gdyby to zadziałało, to moc całego układu wynosiłaby I * 9V czy jednak I * VspadkuNaDiodzie? Cytuj Link do komentarza Share on other sites More sharing options...

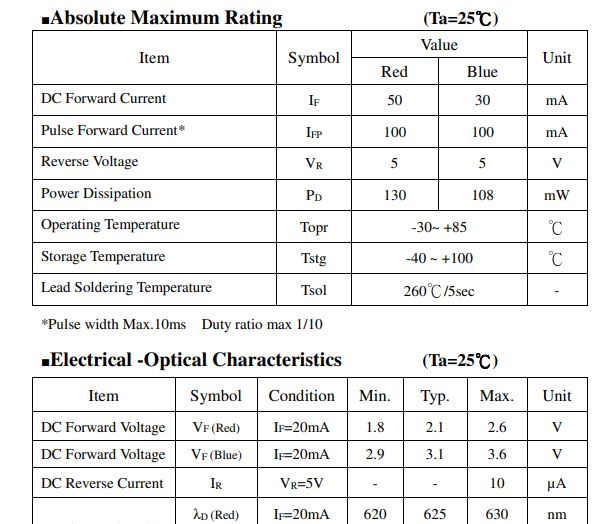

Wojciech Sierpień 30, 2017 Udostępnij Sierpień 30, 2017 Zastanawia mnie jedna rzecz. Gdy zasilamy diodę np. z 9V, większość mocy tracona jest na rezystorze a nie na diodzie. Czyli układ taki ma bardzo małą sprawność. Czy dałoby się ograniczyć prąd diody tranzystorem PNP lub NPN? Zakładając że moglibyśmy bardzo dokładnie wysterować prąd bazy, to również ustalilibyśmy idealny prąd jaki ma płynąć przez diodę. Czy gdyby to zadziałało, to moc całego układu wynosiłaby I * 9V czy jednak I * VspadkuNaDiodzie? Ograniczenie prądu diody tranzystorami bipolarnymi możesz zrobić na 2 sposoby: - poprzez PWM - czyli naprzemienne podawanie prądu na bazę i jego braku ze stosowną częstotliwością aby ludzkie oko tego nie zauważyło, lub - ustawienie odpowiedniego prądu bazy, tak aby po wzmocnieniu prąd kolektora był jaki pożądamy W 1-ym przypadku nie możemy się pozbyć rezystora, choć może on być mniejszy - zależny od maksymalnego prądu diody, który odczytasz z datasheetu diody. Np. zamiast rezystora 100 Ohm dać rezystor 50 Ohm i wysterować na 50%. Zmniejszanie wypełnienia będzie zmniejszać prąd średni, czyli także spadnie jasność. Moc wynosi: I_średni * 9V W 2-im przypadku musimy posłużyć się dokumentacją i odczytać z wykresu odpowiednią wartość prądu bazy dla pożądanego przez nas prądu kolektora i napięcia zasilania. Jednak w takim przypadku tranzystor nie jest w pełni otwarty i to on będzie stanowił opór - będzie odkładało się na nim napięcie 9V - V_diody Moc zostanie bez zmian I * 9V. W profesjonalnym zastosowaniu używa się więc specjalnych driverów diod, używających PWM i dodaje się cewkę, która gromadzi ładunek w czasie załączenia, a oddaje go jako prąd w czasie wyłączenia tranzystora (wewnątrz układu). Otrzymujemy wtedy wygładzony prąd i możemy sterować jasnością, a moc jest niewiele większa od I_średni* V_diody. 2 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Michalkoloc Wrzesień 1, 2017 Udostępnij Wrzesień 1, 2017 Można podłączyć 5 diód koloru czerwonego do zasilania 12V bez rezystora? Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Wrzesień 3, 2017 Udostępnij Wrzesień 3, 2017 Michalkoloc, witam na forum 🙂 Czy przeczytałeś cały artykuł, łącznie z drugą stroną? Z opisanych eksperymentów wynika, że należy unikać sytuacji, w której spadek napięcia na diodach jest bliski napięciu zasilania. Może to powodować wiele problemów zależnie od typu diod oraz warunków w jakich składany jest układ. Reasumując, nie należy zasilać 5 diod bezpośrednio z zasilania bez rezystora. Cytuj Link do komentarza Share on other sites More sharing options...
fruity Luty 14, 2018 Udostępnij Luty 14, 2018 @Treker W nowej wersji nie ma chyba odnośnika do drugiej strony :O Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Luty 15, 2018 Udostępnij Luty 15, 2018 fruity, słusznie - dziękuję za zgłoszenie. Tymczasowo całość widoczna jest teraz na całej stronie 🙂 Cytuj Link do komentarza Share on other sites More sharing options...

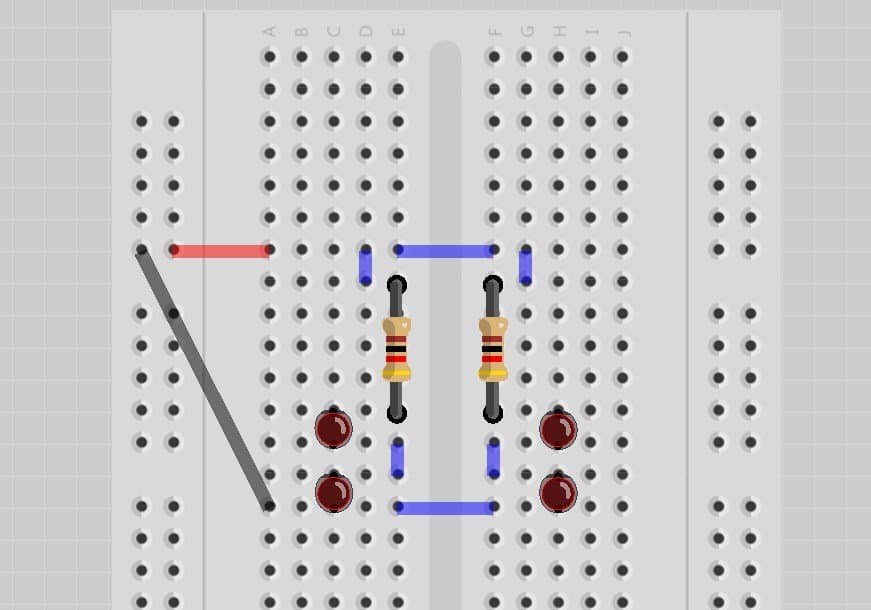

ISZ Sierpień 21, 2018 Udostępnij Sierpień 21, 2018 Witam. Mam problem z połączeniem na płytce stykowej rezystorów równolegle po 2 w szeregu z pokazanego niżej układu. Mógłby ktoś pomóc ? Cytuj Link do komentarza Share on other sites More sharing options...
deshipu Sierpień 21, 2018 Udostępnij Sierpień 21, 2018 3 minuty temu, ISZ napisał: Witam. Mam problem z połączeniem na płytce stykowej rezystorów równolegle po 2 w szeregu z pokazanego niżej układu. Mógłby ktoś pomóc ? To znaczy co, mamy przyjść do ciebie do domu i ci je powtykać w płytkę, czy jak? 1 Cytuj Link do komentarza Share on other sites More sharing options...
ISZ Sierpień 21, 2018 Udostępnij Sierpień 21, 2018 25 minut temu, deshipu napisał: To znaczy co, mamy przyjść do ciebie do domu i ci je powtykać w płytkę, czy jak? Może pokazać na symulacji ? Cytuj Link do komentarza Share on other sites More sharing options...
deshipu Sierpień 21, 2018 Udostępnij Sierpień 21, 2018 1 minutę temu, ISZ napisał: Może pokazać na symulacji ? Ale co tu jest do symulowania? Wszystkie komponenty są pasywne. Cytuj Link do komentarza Share on other sites More sharing options...
Popularny post Nawyk Sierpień 21, 2018 Popularny post Udostępnij Sierpień 21, 2018 Spokojnie, każdy kiedyś zaczynał i miał z tym problem 🙂 Polecam przerobić kurs, np. ten kurs elektroniki od podstaw. A potem przeanalizuj sobie ten obrazek, bo w sumie połączyć to można na setki sposobów 1 2 Cytuj Link do komentarza Share on other sites More sharing options...
ISZ Sierpień 21, 2018 Udostępnij Sierpień 21, 2018 Dokładnie, dopiero zaczynam przygodę z elektroniką i nie wszystko jest dla mnie oczywiste. Nawyk, dziękuje za pomoc 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
gander Listopad 5, 2018 Udostępnij Listopad 5, 2018 Dobra, ale czy autor może pokazać obliczenia dla ostatniego przykładu "Zasilanie LED połączony równolegle po 2 w szeregu." - omawiamy sobie proste przykłady, omawiamy i nagle buch, z grubej rury, a ja siedzę, patrzę się jak sroka w gnat i się zastanawiam czy ma tutaj znaczenie równoległe łączenie rezystorów? Totalnie zgłupiałem i oczywiście nigdzie nie mogę znaleźć podpowiedzi jak się powinno to liczyć. Więc bardzo ładnie proszę o pokazanie rozwiązania. Cytuj Link do komentarza Share on other sites More sharing options...
