Gamepad na Arduino

[Programista3]

Tym razem przygotowałem projekt na Arduino. Jest to gamepad który posiada 2 joysticki, 8 przycisków oraz diodę informującą o zasilaniu. Całością steruje Arduino Pro Mini.

Budowa

Części użyte do budowy:

• Arduino Pro Mini 328 5V/16MHz
• Konwerter UART-USB PL2303TA
• 2x Joystick z przyciskiem
• 8x przycisk Tact Switch
• Płytka uniwersalna 30x70mm
• Czerwona dioda 3mm, rezystor 330Ω, listwa goldpin, przewody

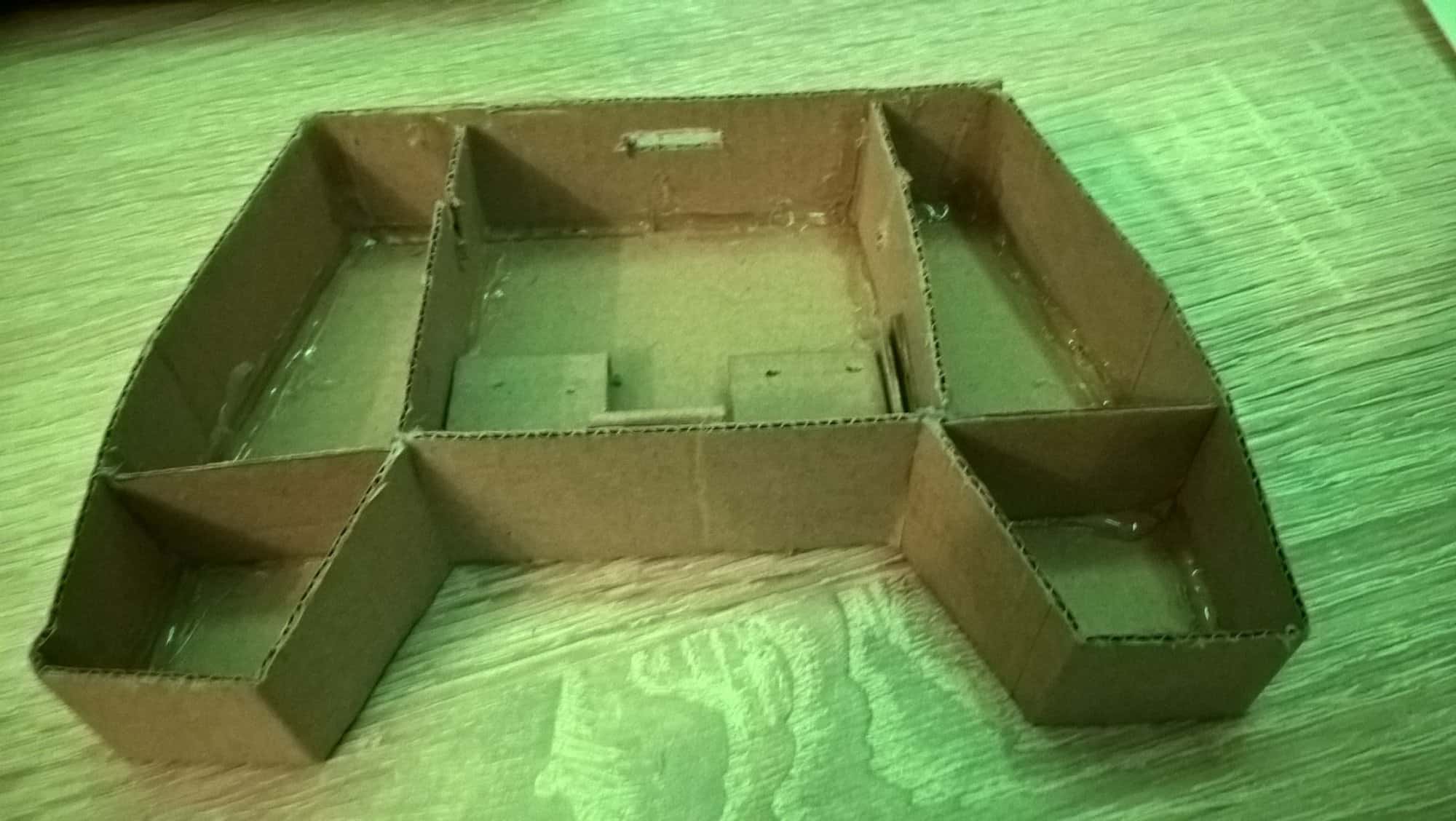

Obudowę wykonałem ze sztywnego kartonu.

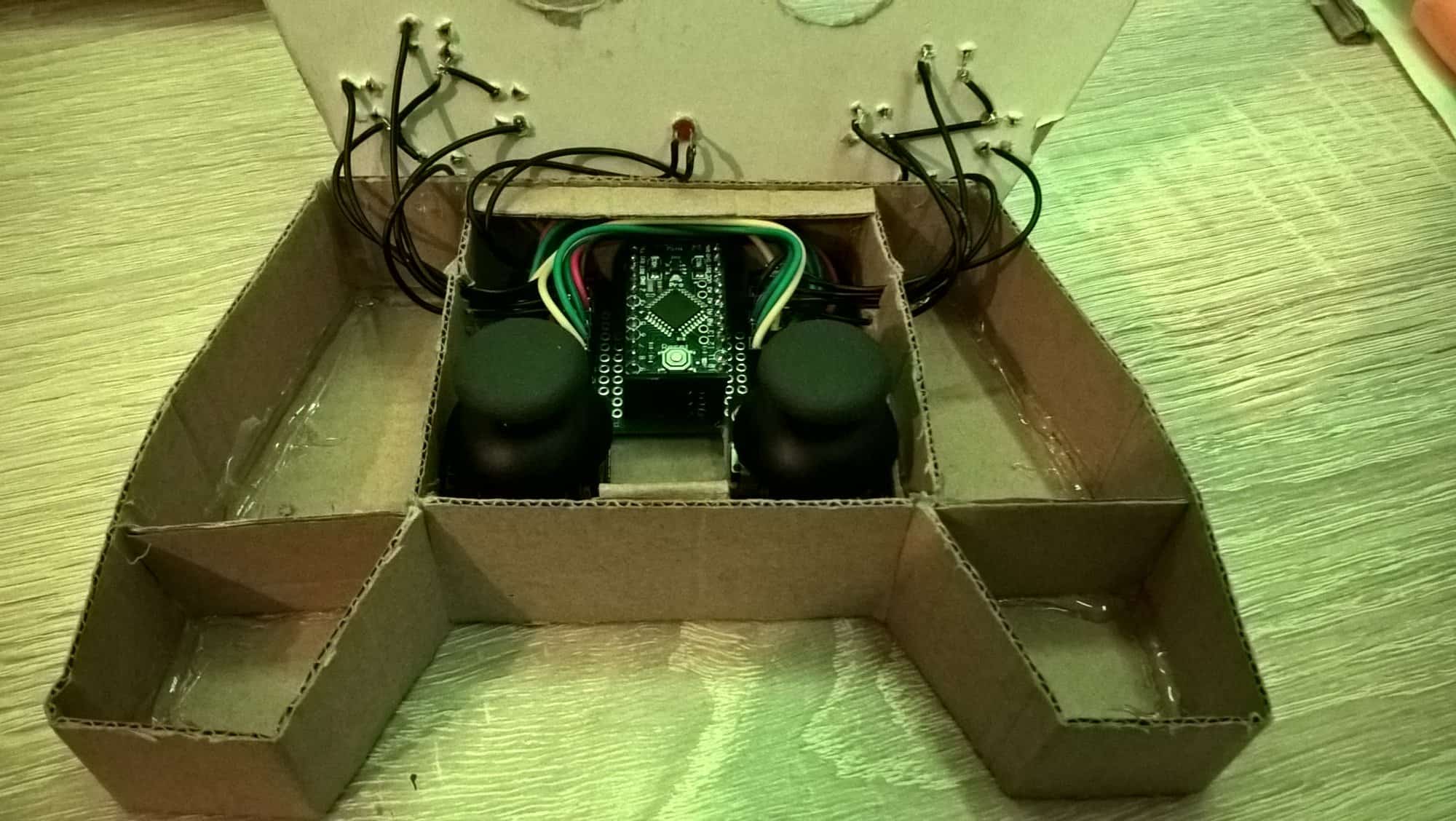

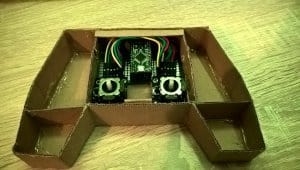

Wewnątrz znajduje się płytka z Arduino oraz 2 joysticki

Na górnym panelu obudowy znajdują się przyciski oraz dioda które podłącza się za pomocą wtyków goldpin

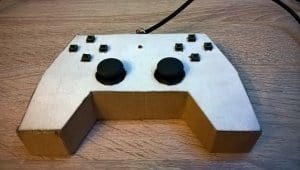

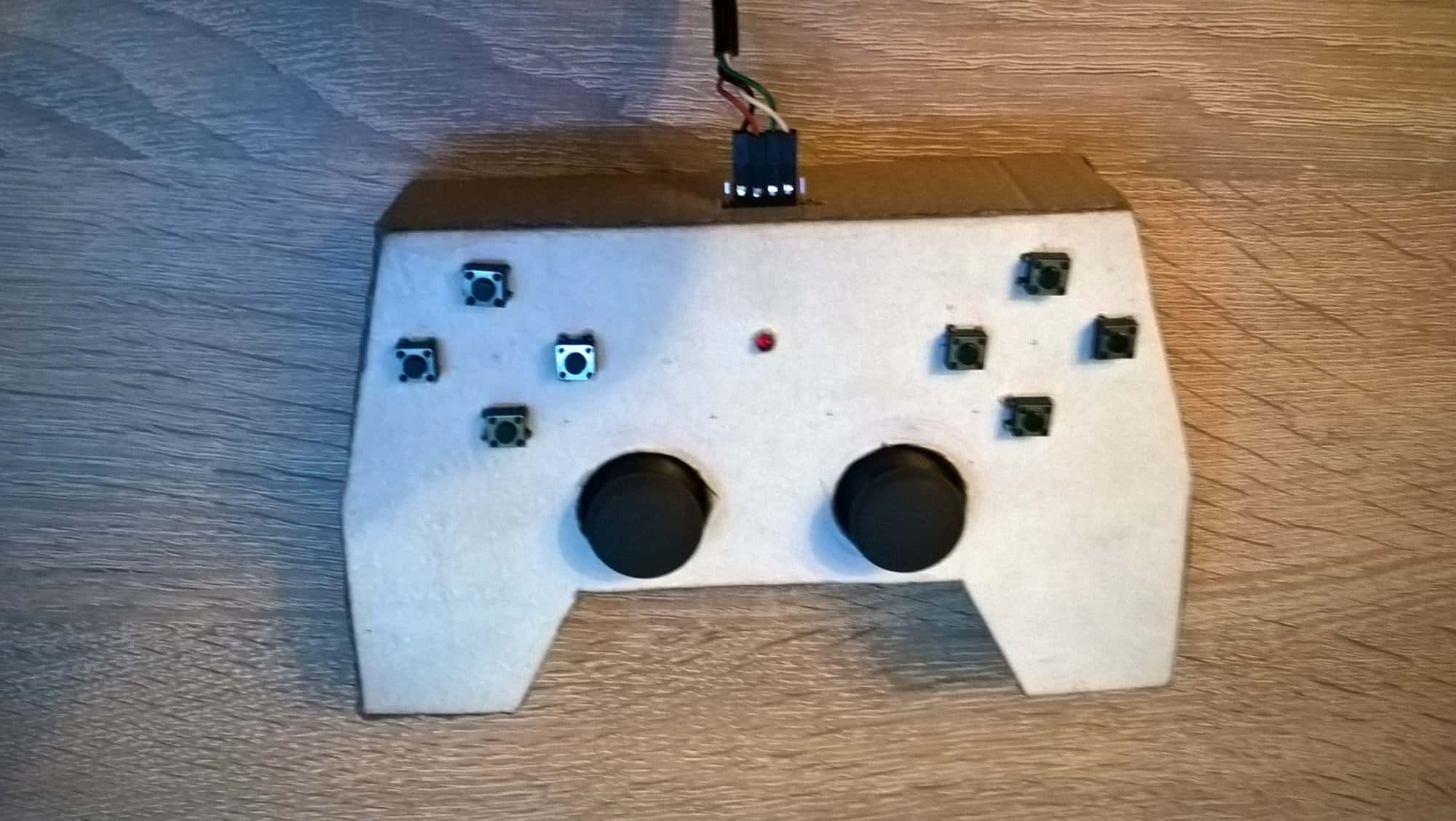

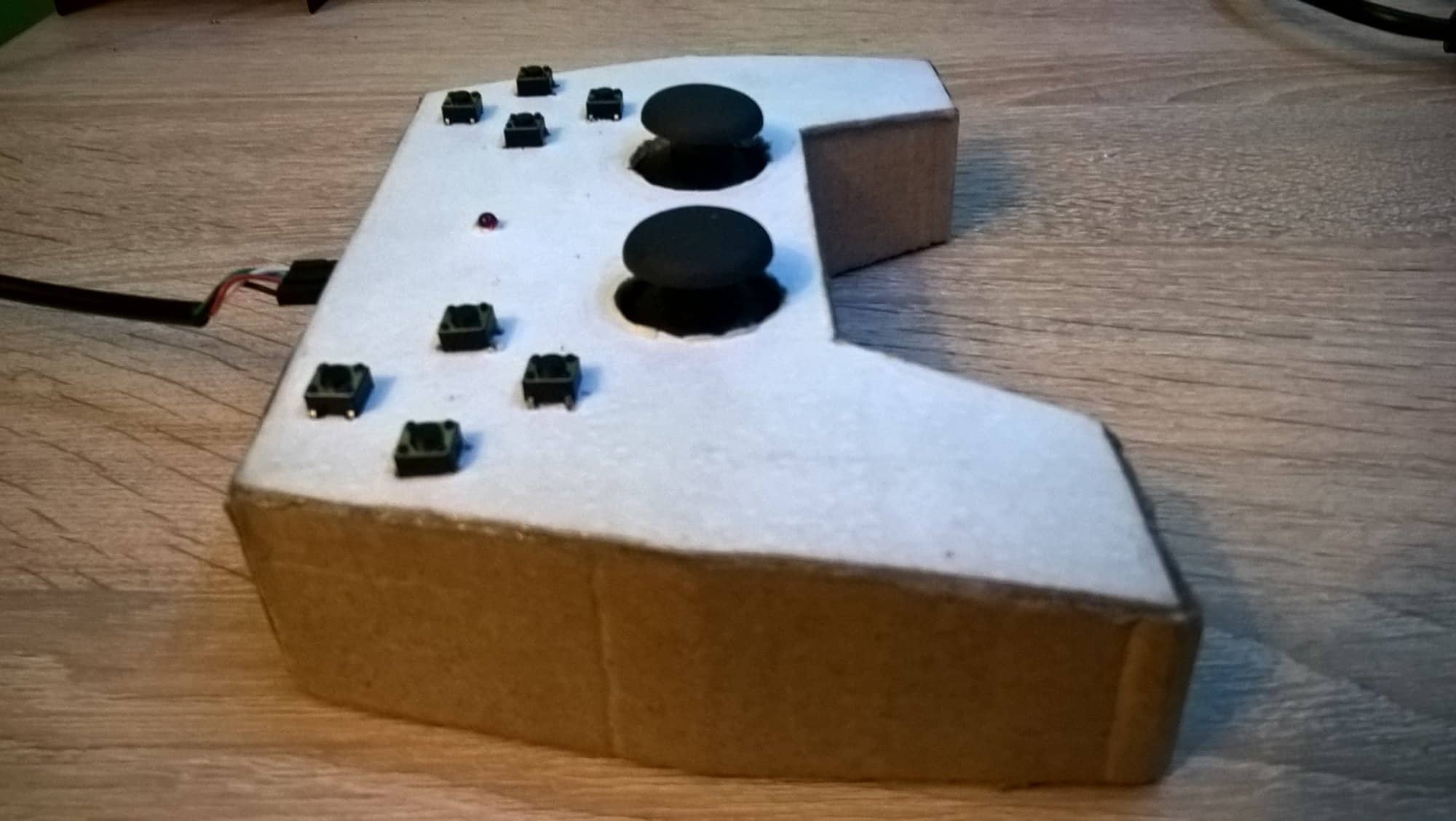

Po złożeniu wszystkiego w całość pad wygląda tak:

Pada podłącza się do komputera za pomocą konwertera UART-USB, od góry znajduje się otwór na wyjściu uart z Arduino

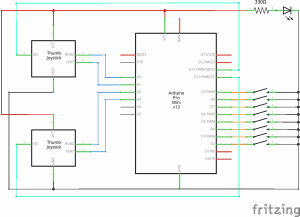

Schemat połączeń

Oprogramowanie

Po stronie Arduino w pętli sprawdzam stan przycisków i jeśli stan przycisku ulegnie zmianie wysyłam informację o zmianie stanu przycisku do komputera

for(int i=0; i<10; i++) { // Dla każdego przycisku
  btn = digitalRead(btnPins[i]); // Odczyt stanu przycisku
  if(btn != state[i+8]) { // Jeśli stan przycisku różni się od tego który jest zapisany w zmiennej
    state[i+8] = btn; // Aktualizacja stanu przycisku w zmiennej
    text = btnPrefix+i+!btn;
    Serial.write(text.c_str()); // Wysyłanie informacji o zmianie stanu przycisku
  }
}

Podobnie działają joysticki, jeśli joystick jest wychylony w którąś stronę to informacja o skierowaniu go w tą stronę będzie wysyłana dopóki nie zmieni on pozycji.

Po stronie komputera działa skrypt w Pythonie który odbiera sygnały z Arduino i symuluje klawiaturę oraz mysz. Na początku wczytywany jest plik konfiguracyjny (jeśli został podany) oraz nawiązywane jest połączenie z Arduino.

ports = self.listSerialPorts() # Wyszukiwanie dostępnych portów
if(len(ports) > 0):
  if(len(sys.argv) > 1): # Jeśli została podana ścieżka do pliku konfiguracyjnego
    if(os.path.isfile(sys.argv[1])): # i plik istnieje
      self.config.read(sys.argv[1]) # Jest otwierany
      self.readSettings() # Odczytywane są akcje przypisane przyciskom i joystickom
  if(len(ports) == 1): # Jeśli dostępny jest jeden port
    self.serial.port = ports[0]
  else: # Jeśli dostępnych jest więcej portów połączenie jest nawiązywane z tym podanym w pliku konfiguracyjnym lub z pierwszym dostępnym
    if(self.config.has_section('Config') and self.config.has_option('Config', 'DefaultPort') and self.config['Config']['DefaultPort'] in ports):
      self.serial.port = self.config['Config']['DefaultPort']
    else:
      self.serial.port = ports[0]
  self.serial.open() # Otwieranie połączenia
  print("Połączono z portem ", self.serial.port)
  self.listen() # Nasłuchiwanie sygnałów z Arduino
else:
  print("Nie wykryto żadnych portów!")

Po odebraniu sygnału informacja jest analizowana i wykonywana jest akcja aktualnie przypisana do tego stanu przycisku/joysticka.

if(event in pyautogui.KEYBOARD_KEYS): # Wciśnięcie określonego przycisku na klawiaturze
  pyautogui.keyDown(event) if(state == '1') else pyautogui.keyUp(event)
elif(event == 'mouseUp' and state == '1'): # Poruszanie kursorem w określonym kierunku
  pyautogui.moveRel(None, -speed)
...
elif(event == 'LMB'): # Wciśnięcie określonego przycisku myszy
  pyautogui.mouseDown() if state == '1' else pyautogui.mouseUp()
...
elif(event == 'scrollDown' and state == '1'): # Przewijanie w góre/dół
  pyautogui.scroll(-25)
elif(event == 'cursorspeed' and state == '1'): # Zmiana prędkości poruszania kursorem
  if(self.mouseSpeedSelected == len(self.mouseSpeed)-1):
    self.mouseSpeedSelected = 0
  else:
    self.mouseSpeedSelected += 1
  print("Ustawiono szybkość poruszania kursora na", self.mouseSpeed[self.mouseSpeedSelected])
elif(re.search(r'^(ctrl|alt|shift)\+([a-zA-Z])$', event)): # Proste skróty klawiszowe
  keys = re.search(r'^(ctrl|alt|shift)\+([a-zA-Z])$', event).groups()
  pyautogui.hotkey(keys[0], keys[1])

Akcje przypisane do konkretnych przycisków/stanów joysticków można ustawiać w pliku konfiguracyjnym, następnie wystarczy wskazać wybrany plik konfiguracyjny podczas uruchamiania skryptu pythona. Kompletny kod znajduje się w załączniku.

Prezentacja działania





ArduPad.rar

Edytowano Styczeń 27, 2019 przez Programista3
