startrek1p2p Napisano Lipiec 7, 2019 Udostępnij Napisano Lipiec 7, 2019 Mam pewien problem ze swoim projektem. Niby bardzo prosty (tak mi się wydawało), a jednak coś nie działa, a na pewno nie w taki sposób, jak bym ja chciał. Otóż całość jest zbudowana z 4 kontaktronów oraz przekaźnika. Po zetknięciu magnesów neodymowych ze wszystkimi kontaktronami dopiero powinien zadziałać przekaźnik. Taki jest cel całego projektu, ale tak nie jest... Potrzebne jest zatknięcie pierwszego i ostatniego kontaktronu i wtedy działa albo 1; 2 i 4 jakby te dwa środkowe kontaktrony były cały czas zwarte chociaż wszystkie są od siebie oddalone o około 20 cm wiec na pewno magnesy ich nie zwierają. Kontaktrony nie powinny "sklejać styków" bo gdzieś wyczytałem, że powinny działać do prądu max 0,1A, a po sprawdzeniu w katalogu albo zmierzeniu przekaźnika(dokładnie nie pamiętam) wyszło, że pobiera on tylko 35mA, wiec nie powinno być żadnego problemu, jednak takowy się pojawia. Już nie wiem co mam zrobić. Link do komentarza Share on other sites More sharing options...
deshipu Lipiec 7, 2019 Udostępnij Lipiec 7, 2019 A mierzyłeś czy rzeczywiście są rozwarte? Link do komentarza Share on other sites More sharing options...
startrek1p2p Lipiec 7, 2019 Autor tematu Udostępnij Lipiec 7, 2019 Tak, nawet myślałem, że coś z nimi jest nie tak i założyłem kolejne 4 nowe kontaktrony. Problem jest dalej taki sam, wiec chyba to nie w tym problem. Link do komentarza Share on other sites More sharing options...

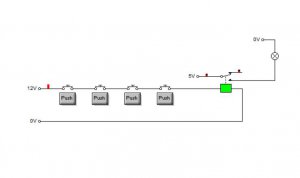

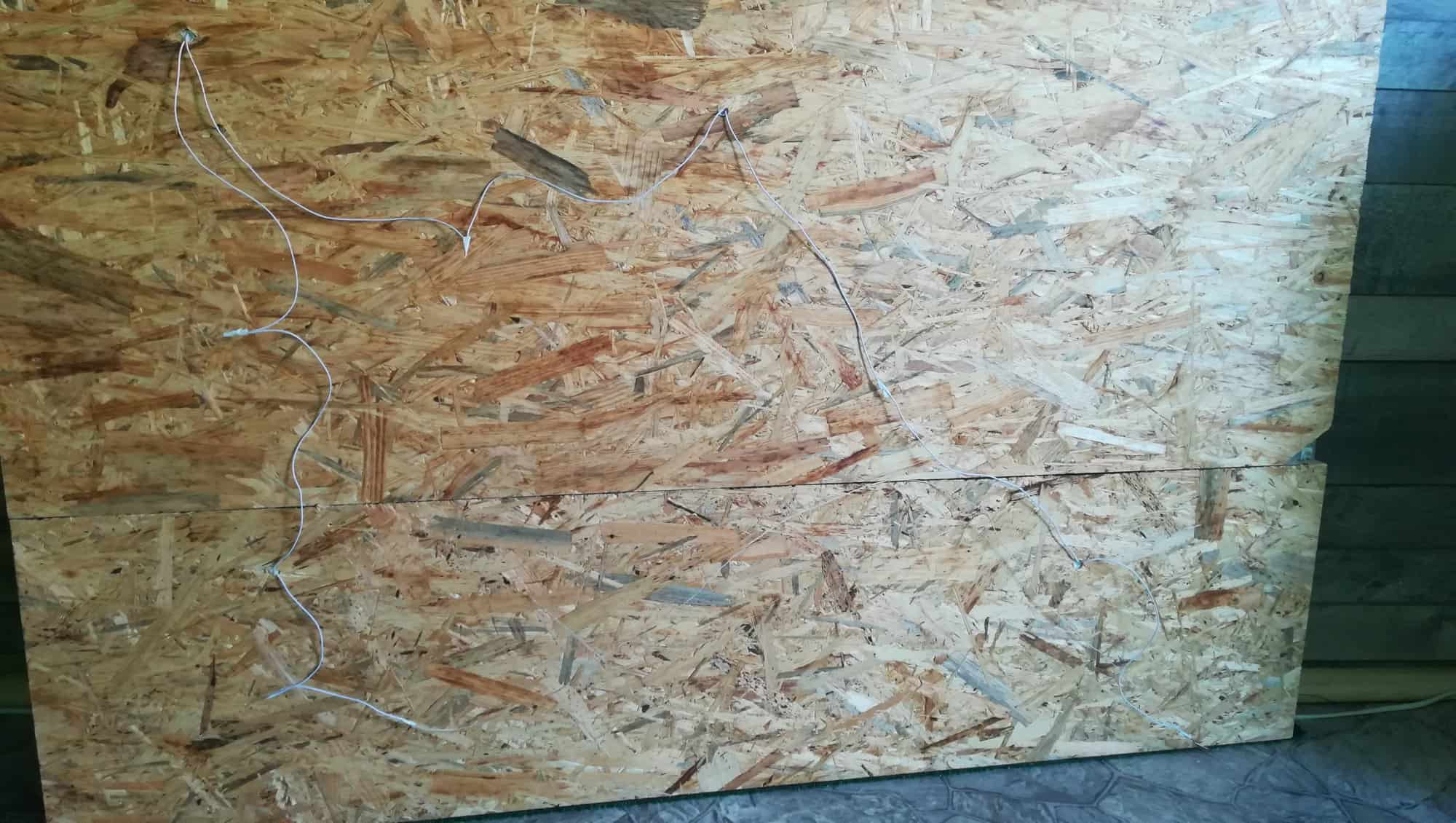

Treker (Damian Szymański) Lipiec 8, 2019 Udostępnij Lipiec 8, 2019 @startrek1p2p pokaż zdjęcie jak masz to połączone w praktyce - może to nam podsunie rozwiązanie 😉 Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
marek1707 Lipiec 8, 2019 Udostępnij Lipiec 8, 2019 (edytowany) Brakuje mi tam diody równolegle do cewki przekaźnika. Kontaktrony to czułe elementy. Siła mechaniczna rozłaczająca zestyk jest taka mała, że wystarczy byle iskra a blaszki spawają się na zwarcie na zawsze. Rozłączana cewka przekaźnika robi właśnie taką iskrę na zestyku, który akurat odważył się rozłączyć już płynący prąd. Podany prąd 0.1A dotyczy obciążenia rezystancyjnego. Wtedy rzeczywiście rozłączanie jest czyste a energia wyładowania prawie zerowa. Gdy masz w obwodzie indukcyjność, podczas wyłączania prądu generuje ona wysokie napięcie, które podtrzymuje przepływ prądu mimo powiększającej się szczeliny powietrznej robiąc łuk topiący i spawający kontaktron. Po prostu cała energia zgromadzona w polu magnetycznym napędzonej cewki musi rozproszyć sie w wyładowaniu łukowym między zestykami a może być tego sporo. Jeżeli sprawidziłeś te wymontowane i są OK (znaczy właczają i wyłączają z magnesem) to moim zdaniem masz za silne magnesy. Kontaktron nie wymaga "przytknięcia" magnesu do siebie a wręcz przciwnie: jest bardziej czuły na pole magnetyczne dochodzące raczej z boku. Jego wyprowadzenia działają trochę jak anteny pola magnetycznego. Gdy magnes przusuwasz dokładnie z boku to najmniej czuły przypadek, bo do przyciągnięcia się blaszek potrzebne jest ich różnoimienne namaganesowanie. Oczywiście wiele zależy też od polaryzacji magnesu w przestrzeni tj. położenia jego biegunów względem kontaktronu. Gdy przysuwasz magnes po osi kontaktronu na pewno jest czulszy więc w Twoim przypadku - jeśli fizycznie jest to rozmieszczone tak jak narysowałeś - próba włączenia któregoś zewnętrznego może z powodzeniem załączyć też któryś środkowy. Jakiej wielkości masz te magnesy? W tej karcie katalogowej zwykłegoczujnika alarmowego masz na końcu rysunki pokazujące poprawne i słabe rozmieszczenie magnesów. Te "złe" czyli mało czułe to właśnie takie gdzie przysuwasz magnes z boku szkła skierowany biegunami prostopadle do osi czujnika. Te w tymkontekście "dobre" dają największe zasięgi i jeśli robisz tak jak na lewym rysunku, to silny magnes może zrobić na stole kontaktronową maskarę 🙂 https://www.tme.eu/Document/feaf4d80a5498e5a40518cad1946e76d/MPSseries.pdf Edytowano Lipiec 8, 2019 przez marek1707 1 Link do komentarza Share on other sites More sharing options...
startrek1p2p Lipiec 8, 2019 Autor tematu Udostępnij Lipiec 8, 2019 To magnesy wszystkie neodymowe ustawiane na samych kontaktronach, ale w wysokości około 5mm od nich bo zamaskowałem same kontaktrony (wtedy dopiero działają, bo na tym jest jeszcze kilka warstw plastku) próbowałem różnych wpierw kwadratowych 4x4x1 później okrągłych 10x2 oraz 10x4. @marek1707 To w takim razie mam dodać przy przekaźniku diodę świecąca ? Czy coś innego ? Aby to jak najbardziej zniwelowac Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Lipiec 8, 2019 Udostępnij Lipiec 8, 2019 @startrek1p2p przykładowy sposób na poprawne podłączenie przekaźnika znajdziesz tutaj: Kurs elektroniki – #9 – elementy stykowe, przekaźniki Link do komentarza Share on other sites More sharing options...
