Czym jest opór wewnętrzny?

Pomocna odpowiedź

Witam. Czytałam kurs elektroniki poziom 1. Zatrzymałam się na podrozdziale czym jest opór wewnętrzny znajduje się on w rozdziale o prawie Ohma. Nie rozumiem dlaczego opór wewnętrzny można wytłumaczyć używając pojęcia dzielnika napięcia. Proszę o wyjaśnienie. 😀

Udostępnij ten post


Link to post
Share on other sites

@Nikto0 a masz jakieś konkretne pytanie - czego dokładnie nie rozumiesz w tym ćwiczeniu/opisie? Robiłeś eksperyment w praktyce?

Udostępnij ten post


Link to post
Share on other sites

Co w tym przykładzie oporu wewnetrznego jest Uwyj i Uzas?😀

Udostępnij ten post


Link to post
Share on other sites

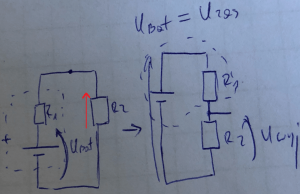

@Nikto0 może ten schemat to rozjaśni - jest to nic więcej tylko zmiana kształtu obwodu 🙂 I wygląda bardziej znajomo:




  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

A to na schemacie który jest zmianą kształtu obwodu to połączenie szeregowe? A gdzie tam jest Uwyj?🙂

Udostępnij ten post


Link to post
Share on other sites

Ten po lewej masz w kursie, ten po prawej to jest to samo tylko narysowane nieco inaczej. Po prawej masz napięcie Uwyj wyjścia dzielnika.

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

ilustrujący opór wewnętrzny to ten  po lewej? A gdzie po lewej jest Uwyj?

Edytowano przez Nikto0

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

@Nikto0 spróbuj może wykonać następujący eksperyment myślowy: weź baterię, np. 9V i zmierz napięcie gdy nic nie jest do niej podłączone (to możesz zrobić nawet nie tylko myślowo). Otrzymasz jakiś wynik, pewnie nie 9V, ale pewną konkretną wartość. Masz więc napięcie U = <wartość zmierzona>, a prąd w obwodzie nie płynie, więc I = 0 A. Teraz druga część, już raczej tylko teoretyczna. Wyobraź sobie, że robisz zwarcie idealnym przewodnikiem, czyli takim, który ma rezystancję zerową. I teraz pytanie - jaki popłynie prąd?

Gdyby R=0 podstawić do wzoru na rezystancję, czyli R = U/I to po przekształceniu mielibyśmy I = U/R, ale R=0, czyli I = 9 / 0 - a tego nie lubią matematycy. Nawet jeśli R nie będzie idealnie zerem, ale wartością bliską zeru, to i tak teoretycznie prąd będzie prawie nieskończony...

Jak pewnie się domyślasz w takim eksperymencie nie uzyskasz nieskończonego prądu, tylko znowu jakąś konkretną wartość. W przypadku baterii 9V będzie to w dodatku zaskakująco mała wartość. Tym co ogranicza płynący prąd i sprawia że nie następuje koniec świata jest właśnie opór wewnętrzny - możesz go nawet zmierzyć, ale robienie zwarcia raczej nie jest dobrym pomysłem, więc można zrobić takie "prawie" zwarcie i zamiast R=0 użyć rezystora o większej wartości. I wtedy dostaniesz układ o którym pisał kolega @Gieneq

Ale najprościej wyobrazić sobie opór wewnętrzny jako taki niechciany rezystor, który mieszka w każdej baterii. Z drugiej strony to dzięki niemu nie uzyskamy nieskończonych prądów gdy niechcący zrobimy zwarcie.

Edytowano przez Elvis
  • Lubię! 1
  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

to rozumiem, ale nie wiem o co chodzi w tych rysunkach, bo z tym było związane moje pytanie.🙂

Udostępnij ten post


Link to post
Share on other sites
Dnia 14.07.2020 o 11:25, Nikto0 napisał:

A to na schemacie który jest zmianą kształtu obwodu to połączenie szeregowe? A gdzie tam jest Uwyj?🙂

Nie wiem czy dobrze zrozumiałem to pytanie o schemat. Ale tam gdzie narysował Ci to Gieneq:

  • tak, opór wewnętrzny to ten rezystor po lewej
  • tak, oba rysunki są połączeniem szeregowym tych rezystorów
  • na rysunku z lewej U_wyj to po prostu napięcie na rezystorze tym po prawej, to nadal ten sam rezystor.

Oba rysunki to ten sam schemat tylko inaczej narysowany.. W obu przypadkach do baterii łączymy szeregowo dwa rezystory, z których jeden to powiedzmy obciążenie, a drugi symbolizuje rezystancję wewnętrzną źródła.

  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

Proszę o wskazanie błędnego Uwyj w schemacie w poście powyżej schematy w linkach.😀

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Na obu jest niepoprawnie, napięcie U_ wyj jest na obciążeniu- rezystorze R2.

Tak jak już pisałem poprzednio: "na rysunku z lewej U_wyj to po prostu napięcie na rezystorze tym po prawej, to nadal ten sam rezystor" 🙂


Edytowano przez Bhoy67
  • Lubię! 1
  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites
